示波器有趣的应用（1）——如何画一个圆？

众所周知，示波器是对信号进行观测的工具，信号发生器是产生信号的工具，但如果只是用示波器和信号发生器做重复性的工作，久而久之就会产生疲惫、厌倦的心态。所以在平时，我也会经常思考一些巧妙的使用方法，一来可以增加自己的兴趣，另一方面，也可以作为面试出题时候的题目，来审视候选人对仪器仪表、数学功底的熟练程度。

想用示波器和信号发生器画圆，有两个难点：

1、如何在X轴同时出现两条线

2、如何让这两条线形成一个圆形

【难点1】如何在X轴同时出现两条线

方法1：一般的示波器使用方法，是X轴为时间轴，即随着时间的推移，观测信号波形的变化，因为宏观世界中同一时刻波形仅有一种电平，那么想要同时出现两条线，那么就必须要用到两通道，同时接入两个波形，这样才有可能出现闭合图案。

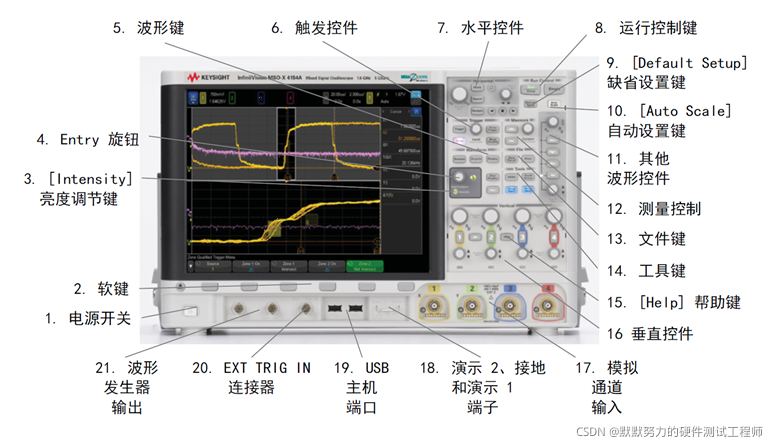

方法2：其实示波器中有关于X轴的设置，专业术语为“水平控件”菜单，如图7所示，我们可以将时基模式设置为“X-Y”模式显示，此时画面X轴为通道1的电压值、Y轴为通道2的电压值。时间t变为对应电压点的出现频率。
