STM32F103单片机驱动蜂鸣器

  蜂鸣器在电子产品中很常见，几乎现在的家电中都有，主要用来做声音提示。

蜂鸣器从材料上分可以分为压电式蜂鸣器和电磁式蜂鸣器。

  压电式蜂鸣器： 压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。

  电磁式蜂鸣器：电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。

蜂鸣器从驱动方式上可以分为有源蜂鸣器和无源蜂鸣器。

  有源蜂鸣器：内部自己带有驱动电路，只要在外部供上点之后，内部电路就会工作，驱动蜂鸣器内部分线圈进行振动，从而发出声音。

  无源蜂鸣器：内部没有振荡电路，直接给蜂鸣器供直流电时，蜂鸣器不会响，只有外部给蜂鸣器提供一个方波，蜂鸣器才能发出声音。

驱动方式：

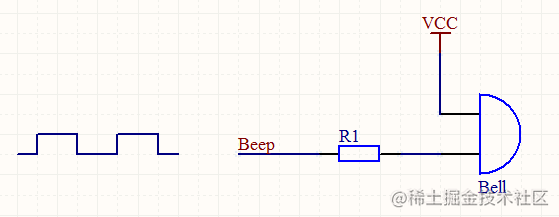

  无源蜂鸣器驱动比较简单，直接用单片机IO口给蜂鸣器发送方波信号就行。

  有源蜂鸣器驱动时，外部需要驱动电路。

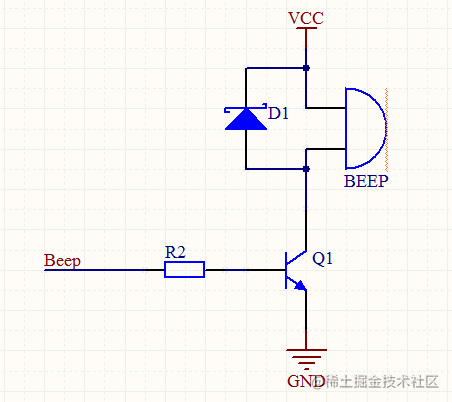

  常用的驱动方式就是直接通过三极管来驱动，三极管主要是用来放大电流，因为蜂鸣器响的时候需要的电流比较大，一般单片机口直接提供不了那么大的电流，给蜂鸣器反向并联一个二极管用来延长蜂鸣器的使用寿命。由于蜂鸣器内部有线圈，相当于一个电感，当蜂鸣器关闭的时候，会在线圈上产生一个反向电动势，这个二极管在蜂鸣器关闭的时候可以给线圈进行放电。

  用这个驱动电路驱动蜂鸣器的时候，在上电的一瞬间，有时候会听见蜂鸣器嘀的响一声，这时因为在单片机上电时，IO口未初始化之前，有的IO口默认会是高电平，这样当单片机上电的一瞬间，三极管基极就会瞬间又一个高电平，这时候蜂鸣器就会响一声，当IO口初始化完成之后，IO口设置为低电平，这时候三极管不导通，蜂鸣器就不响了，为了避免这种情况发生，一般都会给基极加一个比较大的下拉电阻。

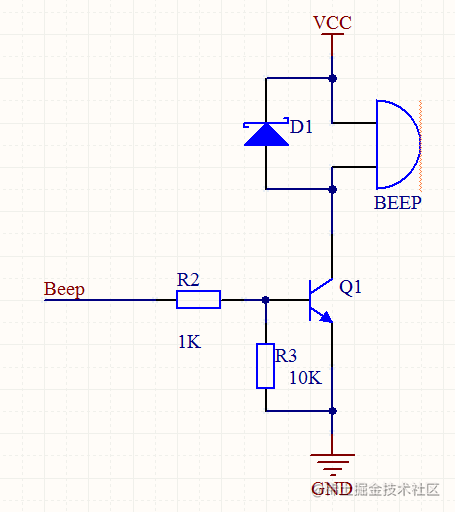

  给基极加一10K的下拉电阻这样在上电的瞬间，这个下拉电阻就会将三极管基极的电平拉为0，在上电的一瞬间蜂鸣器就不会响了。

  这里驱动蜂鸣器使用的是有源蜂鸣器，虽然驱动电路复杂了一点，但是程序控制比较简单，只需要给IO口高低电平，就可以控制蜂鸣器响或者不响。蜂鸣器初始化代码如下：

#define BEEP PBout(8)	//BEEP 蜂鸣器接口

void BEEP_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOB, &GPIO_InitStructure);

    GPIO_ResetBits(GPIOB, GPIO_Pin_8);
}

将驱动蜂鸣器的口PB8设置为普通IO口，推挽输出就可以了。要蜂鸣器响的时候，直接给PB8口给高电平就行了。

int main(void)
{
    delay_init();       //延时函数初始化
    LED_Init();         //初始化与LED连接的硬件接口
    BEEP_Init();		//初始化蜂鸣器
    while(1)
    {
        BEEP = 1;
        delay_ms(200);   //延时300ms
        BEEP = 0;
        delay_ms(200);  //延时300ms
    }
}

在主程序中循环的让蜂鸣器一开一关，这样就可以听到蜂鸣器发出的嘀嘀嘀嘀的声音了。
