题目：

pnp三极管放大时为什么要在基极加上限流电阻啊?这样岂不是等于说把放大的电流又弄小了··~~就是在led点
我以前也试过.没有在基极加电阻,直接接信号的,也可以.不过当时我没有注意亮度的变化.求分析.能不能去掉?

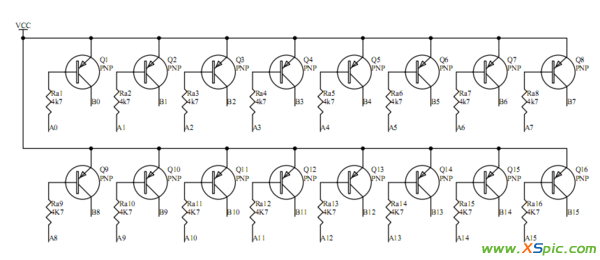

是用在16*16led点阵显示屏





解答：

1）三极管的基极到发射极是一个二极管（理想时正向电阻=0）当基极到发射极电压大于二极管开启电压（硅0.6,锗0.4）时二极管导通,如果你用大于的电压去驱动它,那正向电流就会超出三极管的允许值,要加电阻限制基极电流,所以要加限流电阻.
2）如果基极电流很大,放大后集电极电流也会很大,所以要加电阻限制集电极电流.
