4步教你如何在GNS3中使用wireshark抓包，图文详解



目录

1. 安装Wireshark（开源软件）

2. 在GNS3中配置wireshark

3. 建立拓扑

4. 进行抓包

---

1. 安装Wireshark（开源软件）

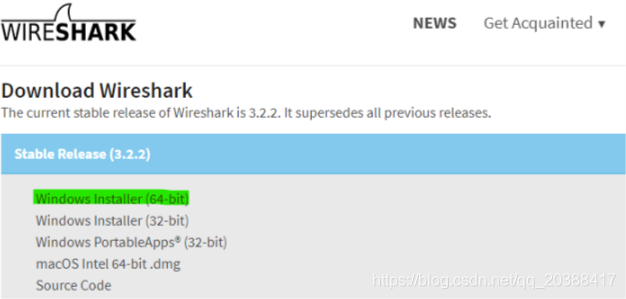

下载链接：https://www.wireshark.org/download.html

对应自己的系统版本下载安装（这里我选择64位Windows）。

 傻瓜式安装，安装过程就省略了。



2. 在GNS3中配置wireshark

打开GNS3----标题栏中找到“Edit”----选择“Preferences...”

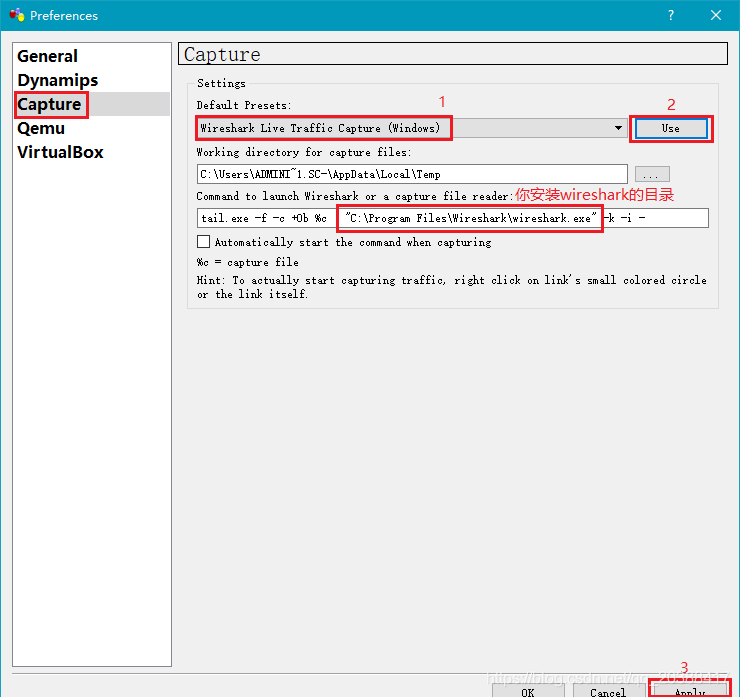

点击“Capture”选项卡---- 选择“Wireshark Live Traffic Capture (Windows)”----点击“Use”;

检查对应的wireshark程序是否为你刚刚安装的目录；

点击“Apply”;



3. 建立拓扑

建立如下拓扑

R1 F0/0 端口 ip: 192.168.1.1/24

R2 F0/0 端口 ip: 192.168.1.2/24

 配置：

R1:
R1(config)#int f0/0
R1(config-if)#ip address 192.168.1.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#exit

R2:
R2(config)#int f0/0
R2(config-if)#ip address 192.168.1.2 255.255.255.0
R2(config-if)#no shutdown
R2(config-if)#exit



4. 进行抓包

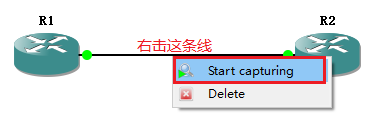

右击R1和R2之间的连线----选择“Start capturing”

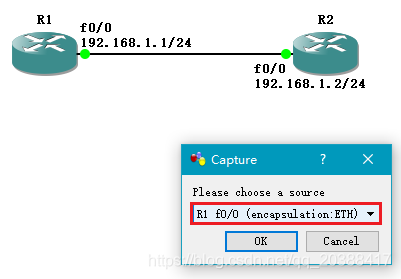

 此时弹出一个对话框选择要监听的是哪个端口，这里我们选择R1的F0/0端口

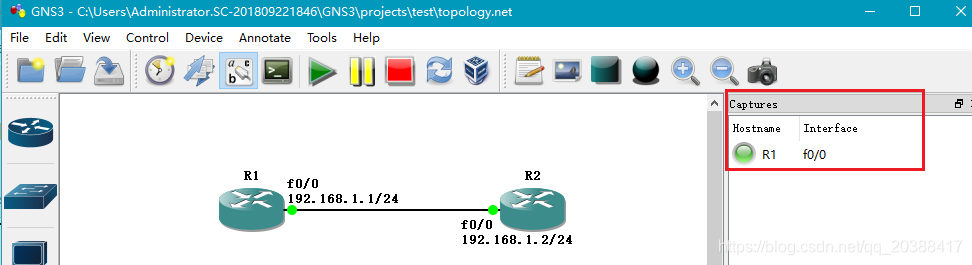

 选择好了以后我们应该可以在右边这栏里看到被监听的端口

 OK，前期工作完成，开始抓包。

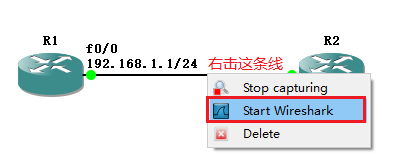

右击R1和R2之间的连线，选择“Start Wireshark”

此时自动打开了Wireshark抓包工具

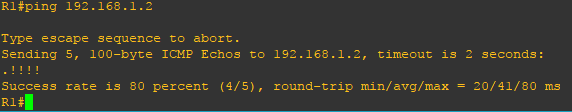

 我们在R1上ping一下R2试试：

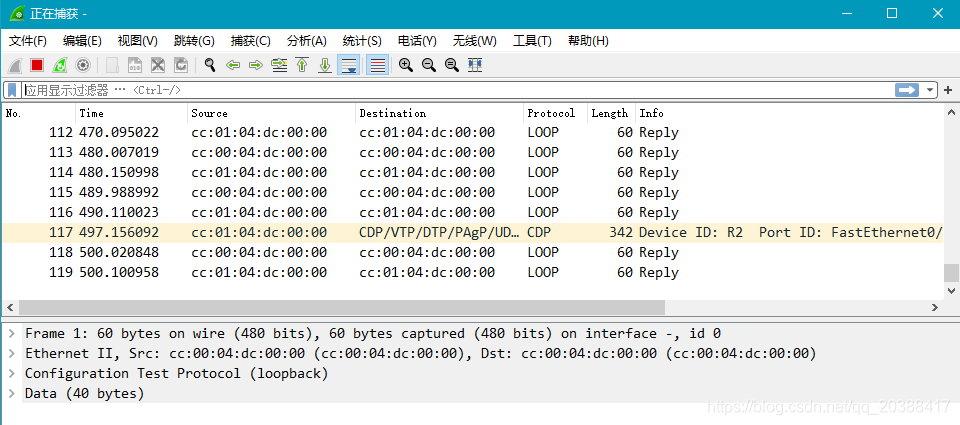

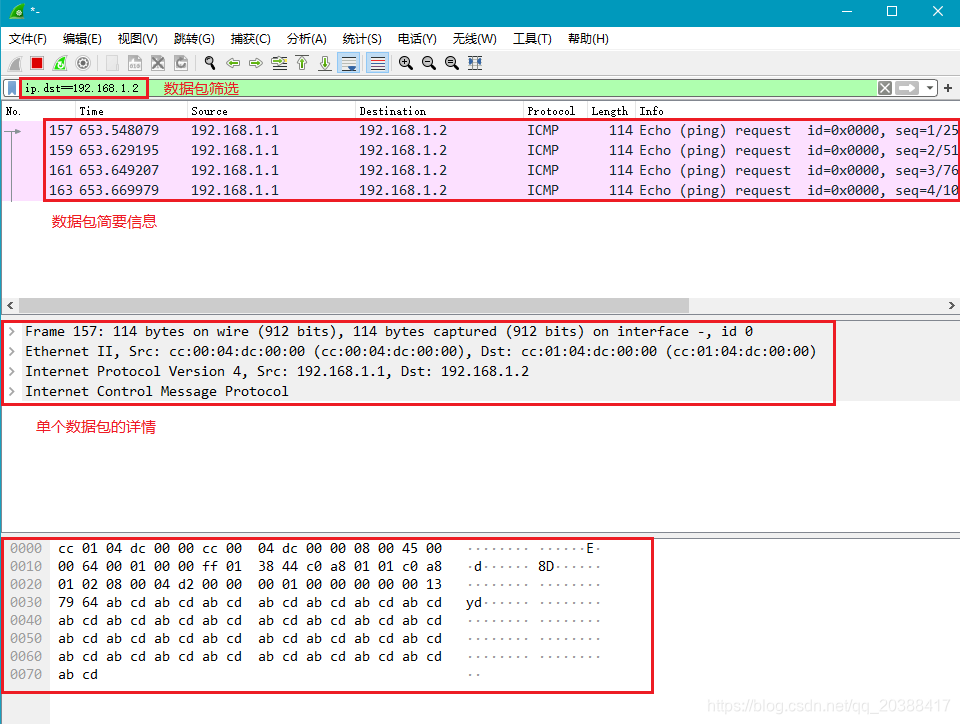

OK，此时wireshark应该抓了数据包了，我们来看一下：

可以看到已经抓到了一个ping的数据包，下面可以展开看到帧的详细信息。
