单片机固件中加入“版本信息”的方法

平时我们写程序，通常都会备注软件版本，那么，怎么在单片机中保存版本信息呢？

方法其实有很多，但基本原理都是在指定存储区域（Flash）中写入软件版本信息。

实现方法

下面就分享一个最常用，也是最基础的小技巧：在Keil MDK环境下，通过软件代码，直接映射到并存储到Flash指定地址。

包含：软件版本、编译日期、编译时间，代码如下：

#define VERINFO_ADDR_BASE   (0x0800FF00) //存放FLASH的地址
const char Software_Ver[] __attribute__((at(VERINFO_ADDR_BASE + 0x00)))  = "Software: 1.0.0";const char Compiler_Date[] __attribute__((at(VERINFO_ADDR_BASE + 0x40))) = "Date: "__DATE__;const char Compiler_Time[] __attribute__((at(VERINFO_ADDR_BASE + 0x60))) = "Time: "__TIME__;

这个代码大家能看懂么？

原理很简单，也有类似其他写入Flash地址的方法（这里暂不讲述）。

这里面包含几个重要知识点，下面给大家描述一下。

attribute 语法

attribute，翻译为“属性”，在C语言中，是一个关键字，语法格式为：

__attribute__ ((attribute-list))

attribute 可以设置函数属性（Function Attribute ）、变量属性（Variable Attribute ）和类型属性（Type Attribute ）。

这部分内容，大家可以不用深入理解，知道这么用即可。要深入理解，网上也有很多学习资源。

C语言标准定义

在代码中：

const char Compiler_Date[] __attribute__((at(VERINFO_ADDR_BASE + 0x40))) = "Date: "__DATE__;const char Compiler_Time[] __attribute__((at(VERINFO_ADDR_BASE + 0x60))) = "Time: "__TIME__;

你会看到__DATE__ 和 __TIME__表示的日期和时间。

其实，这两个是C语言特殊的标准定义。

DATE：编译时刻的日期字符串 如“Apr 13 2021”

TIME：编译时刻的时间字符串 如”20:00:00“

除了这两个，其实还有很多类似的标准定义，比如：

FILE ：正在编译文件的文件名

LINE ：正在编译文件的行号

STDC：判断该文件是不是标准C程序

这部分内容，可以参看我的文章：C语言几种特殊标准定义和用法

总是编译版本文件

在Keil MDK中，默认情况下，源文件不修改，只编译一次。

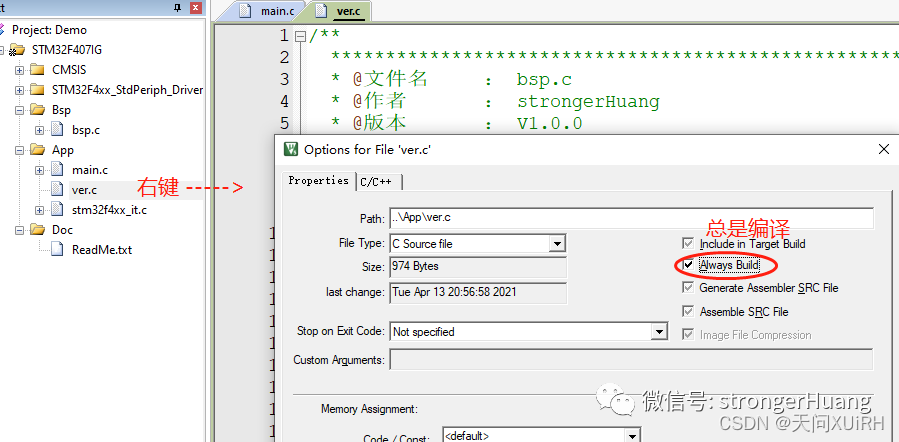

因此，为了编译版本、日期和时间正确，需要进行设置：总是编译。

固件大小

生成的Hex文件会对没有使用的Falsh用0x00进行填充，比如：

填充0x00之后，这个hex就相对很大，因此，有两种方法减少hex固件大小。

1.存放FLASH的地址，要设置在合适的位置，如果代码量只有1K，你这只在偏移50K地址，这样偏移太多。

#define VERINFO_ADDR_BASE   (0x0800FF00) //存放FLASH的地址

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-g7v6sKQs-1649250338202)(%E7%BC%96%E7%A8%8B%E7%AC%94%E8%AE%B0.assets/image-20220406210526220.png)]

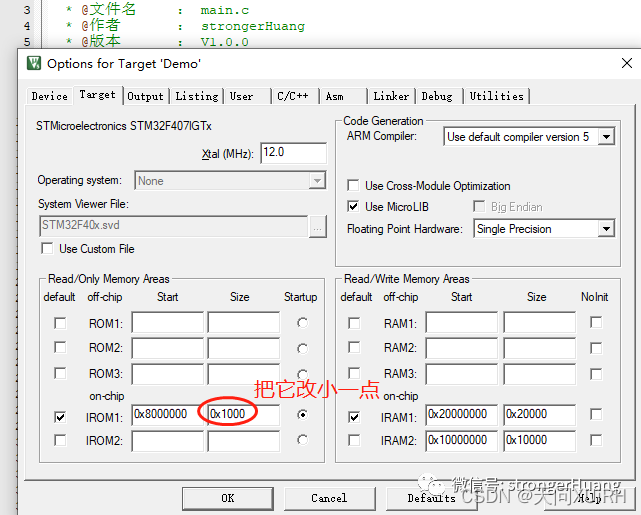

2.网上还有一个方法，修改“ROM大小”：

该小之后，发现真的把0x00去掉了：

这两种方法，其实有一定风险的，如果代码量不断增加，可能会出现问题。所以，大家要主要设置Flash地址。

这里其实也有一个关于Hex文件格式的内容，推荐阅读文章：[轻松理解bin、hex、axf和elf文件格式](
