信号与传输介质

一、信号与传输介质

1）什么是信号

我们进行网络通信，在线路中就需要传输数据，在线缆中传输的就是信号，那么什么是信号呢？

信息

数值、文字、图形、声音、图像及动画等表示人类社会传播的一切内容

数据

数据是事实或观察的结果，是对客观事物的逻辑归纳，比如声音、图像、文字

信号

信号是信息的载体，而信息是其内涵

2）信号的分类

模拟信号

模拟信号是指信号波形模拟着信息的变化而变化，其主要特征是幅度是连续的，可取无限多个值；而在时间上则可连续，也可不连续。

数字信号

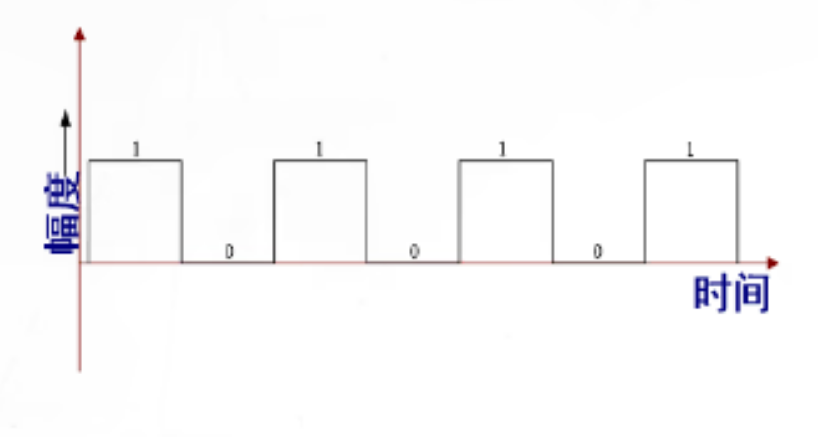

数字信号是指不仅在时间上是离散的，而且在幅度上也是离散的，只能取有限个数值的信号。如电报信号，脉冲编码调制(PCM，Pulse Code Modulation)信号等都属于数字信号。二进制信号就是一种数字信号，它是由“1”和“0”这两位数字的不同的组合来表示不同的信息。

3）模拟信号和数字信号的优劣

①模拟信号

模拟信号的优点：

1、模拟信号最主要的优点是它有着极精确的分辨率，在情况处于特别理想的状态下，模拟信号的分辨率甚至趋于无穷大

2、模拟信号直观且更容易去实现

3、模拟信号因为没有存在量化误差，所以它能够准确的去描述物理量的真实值

4、模拟信号的处理方法要比数字信号更简单也更为方便

模拟信号的缺点：

1、模拟信号的信号比较弱，易受到杂讯的影响

2、传输距离近，只能进行短距离运输

3、抗干扰能力弱，在传输过程中容易受到各种噪声的干扰

4、模拟信号保密性差，通信内容容易遭到窃听

（此图为模拟信号受干扰后幅度效果和放大器放大后效果）

②数字信号

数字通信的优点：

1、可以远距离传输

2、高稳定性和高可靠性

3、多路信号同时传输时，不会产生交调失真

4、稳定性好，环境适应性高，易于维护与调节

5、易于实现大容量传输

6、图像信号质量高

数字通信的缺点：

1. 算法复杂

（此图为数字信号受干扰后幅度效果和经过中继器稳定和放大后效果）

---

二、传输介质的连接

目前局域网使用的传输介质基本上都是双绞线，传输速率高，应用广泛，技术成熟，成本低廉

1）双绞线

总共8根双绞线，两两绞合在一起，常用的有5类、超5类和6类

双绞线搅合在一起是为了防止串烧，因为网线中传输的是弱点信号，铜线周围会产生磁场，磁场之间互相干扰影响电信号的传输，所以将线缆搅合以减小干扰

①双绞线的分类

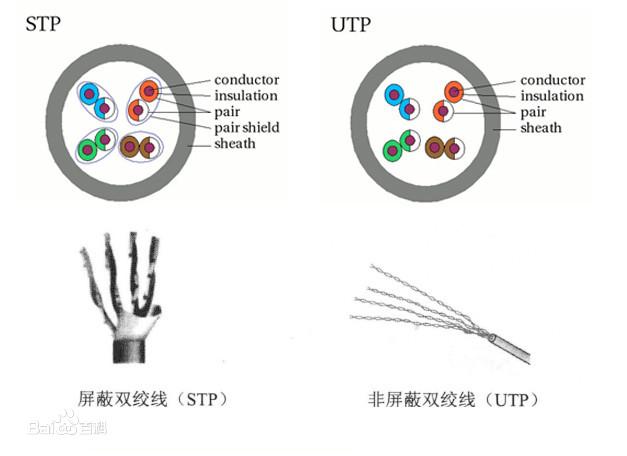

屏蔽双绞线（铜线外包裹一层金属网膜）：

用于电磁环境非常复杂的工业环境中

非屏蔽双绞线：

用于电磁干扰相对较弱的环境

②双绞线标准和分类

EIA/TIA-568—“商用建筑物电信布线标准”

Cat 5

主要用于100Base-T和10Base-T网络

Cat 5e

衰减更小，串扰更少，性能优于5类线

Cat 6

传输速率可达1Gbps

Cat 7

传输频率可达10Gbps

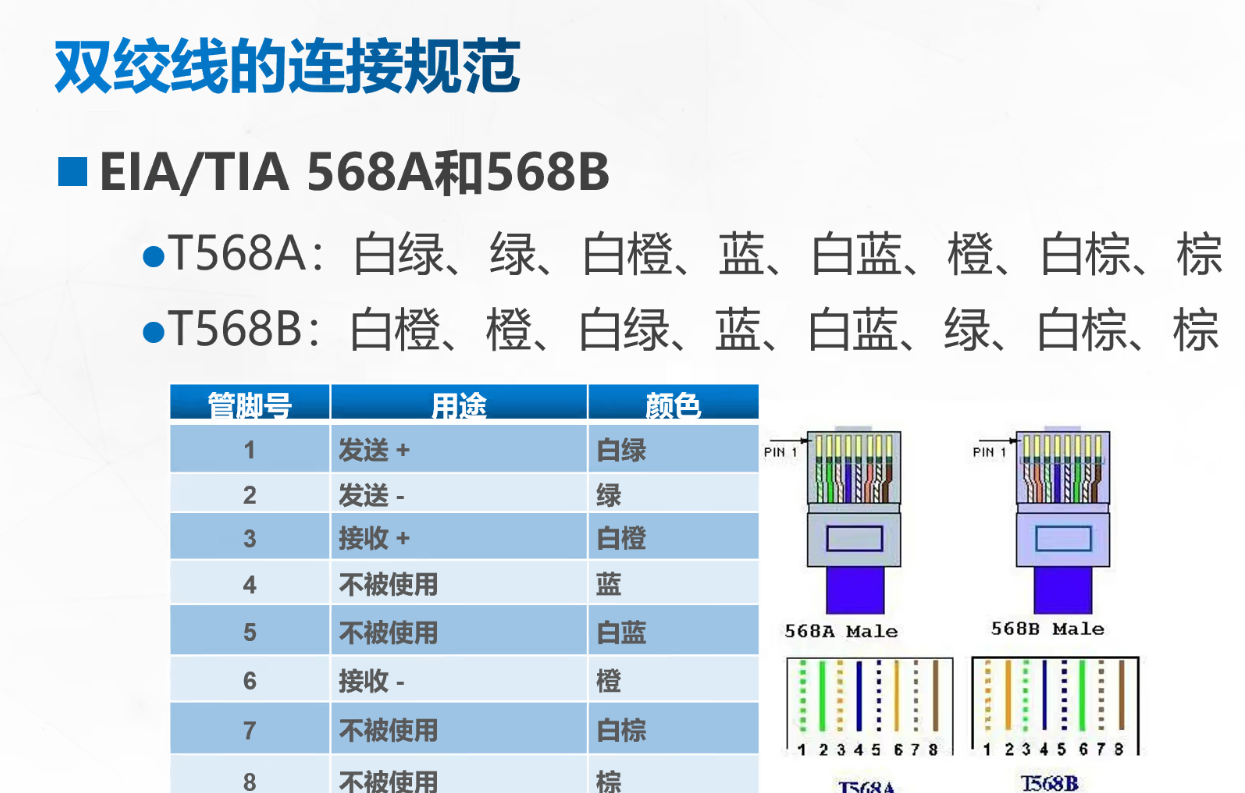

③双绞线的连接规范

线缆的连接方式

直通网线

交叉网线

全反线

2）光纤

光纤是光导纤维的简写，是一种由玻璃或塑料制成的纤维，可作为光传导工具。传输原理是“光的全反射”。

①光纤的特点

1.传输带宽高

由于可见光的频率范围极大，因此光纤传输系统可以使用的带宽范围很大

2.传输距离远

超过100km

3.抗干扰能力强

由绝缘体构成，不受电磁干扰；光信号不受磁场干扰

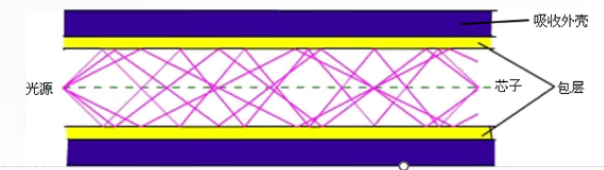

光脉冲在光纤中的传输是利用了光的全反射原理

②光纤的分类

单模光纤	多模光纤
高速度、长距离	低速度、短距离
成本高	成本低
端接较难	端接容易
窄芯线	宽芯线，聚光好，光源可采用激光或发光二极管
耗散极小	耗散大、低效

---
