1 物理层基本概念

物理层解决如何在连接各种计算机的传输媒体上传输数据比特流的问题。

物理层的主要任务描述为：确定与传输媒体的接口的一些特性，即：

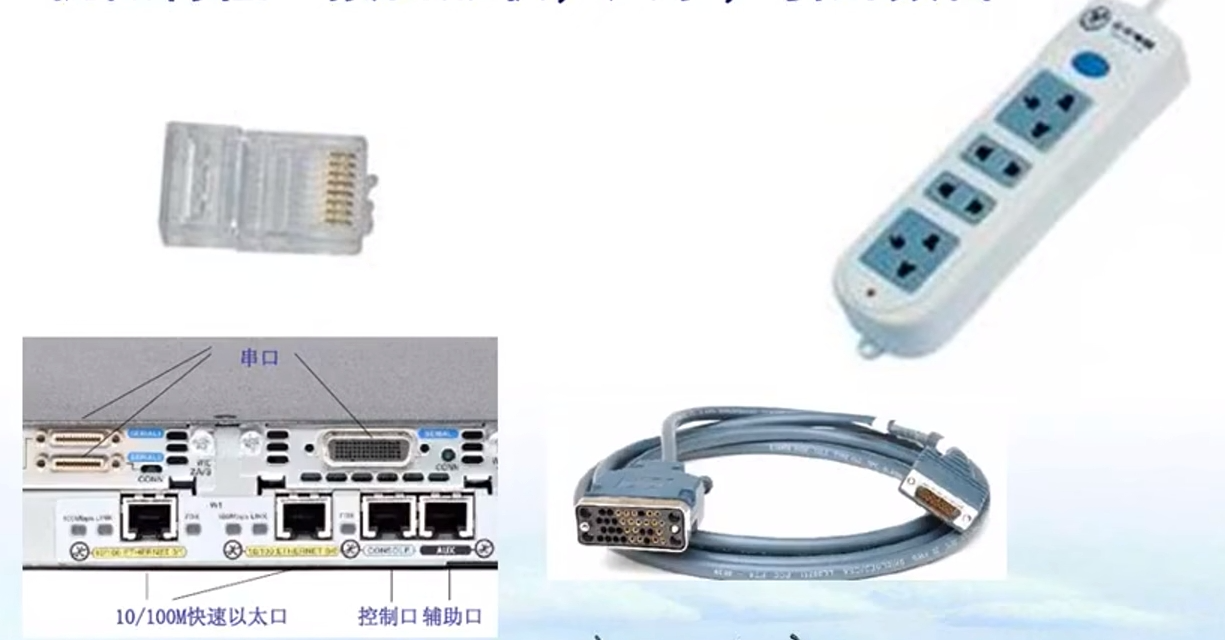

机械特性：指明接口所用接线器的形状和尺寸，引脚数目和排列，固定的锁定装置等。
电气特性：指明在接口电缆的各条线上出现的电压范围，如规定电压范围（-5V到+5V）。
功能特性：指明某条线上出现的某一电平的电压表示何种意义，如规定-5V表示0，+5V表示1。
过程特性：也称规程特性，定义了在信号线上进行二进制比特流传输的一组操作过程，包括各信号线的工作顺序和时序，使得比特流传输得以完成。

2 数据通信基础知识

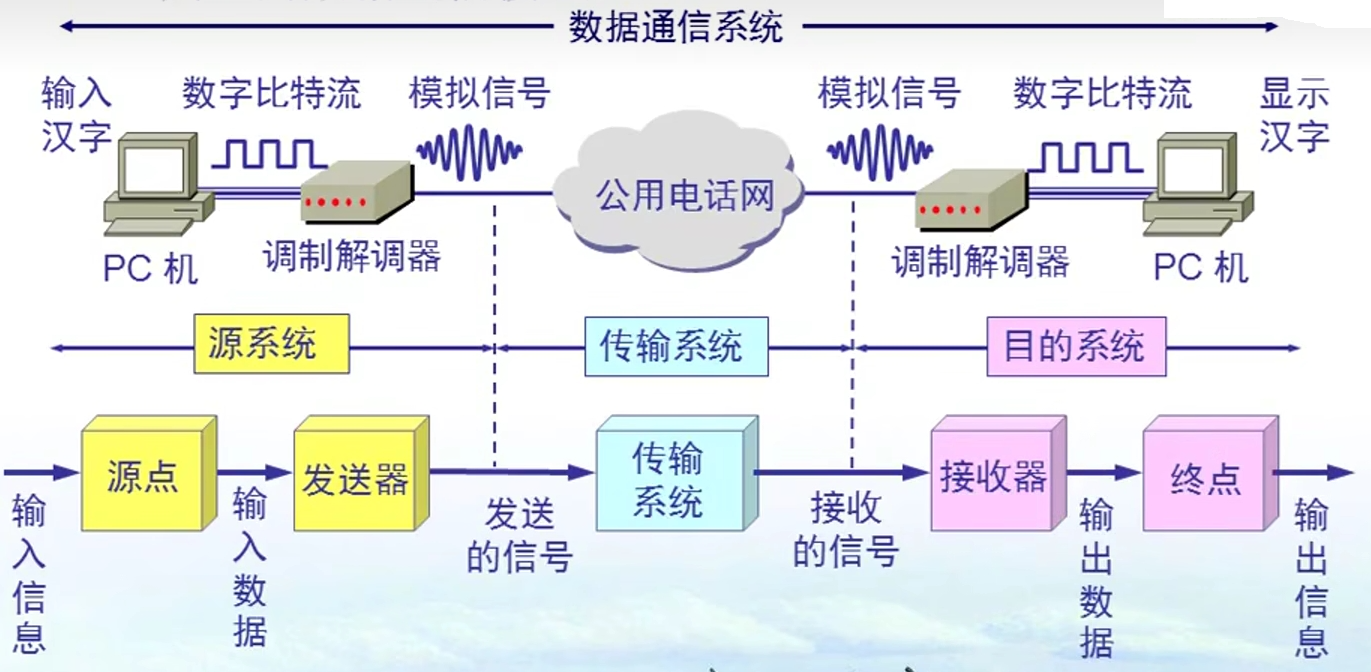

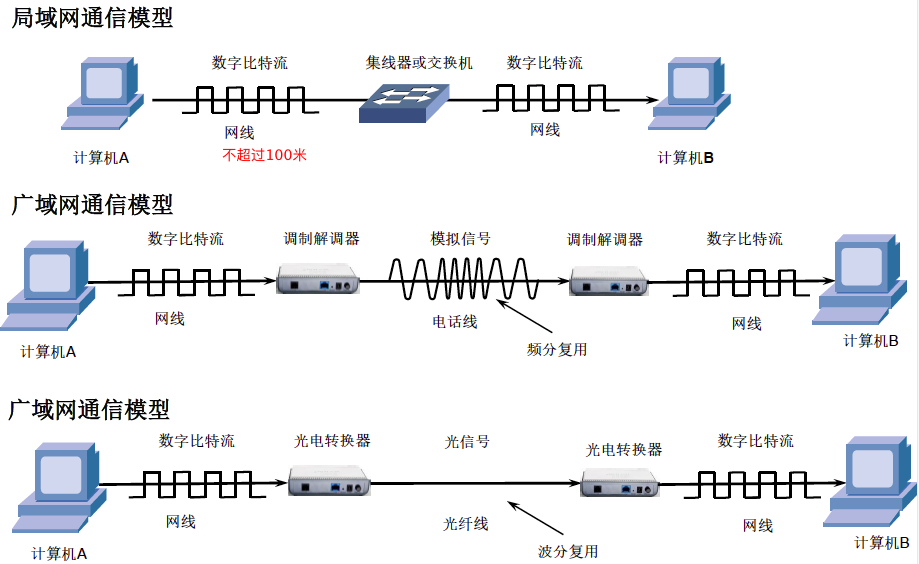

2.1 典型的数据通信模型

2.2 数据通信相关术语

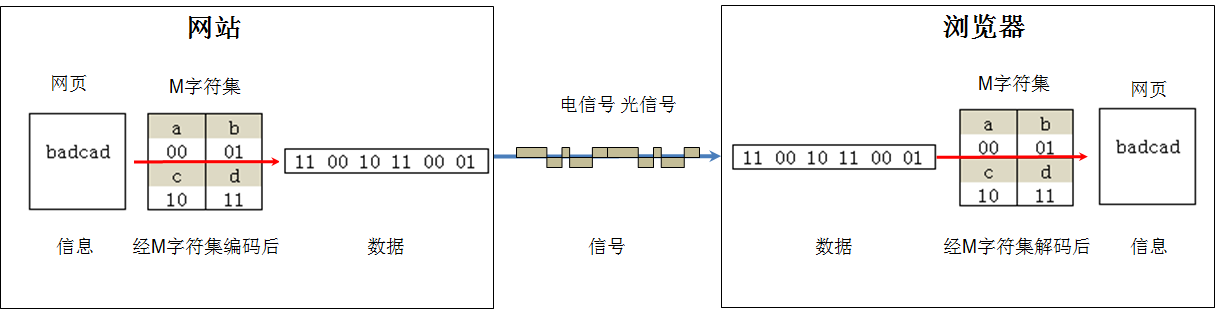

2.2.1 信息、数据、信号

信息（Message）：通信的目的是传送信息，如文字、图像、视频和音频等都是消息。
数据（data）：运送消息的实体。信息在传输之前需要进行编码，编码后的信息就变成数据。
信号（signal）：数据的电气或电磁的表现，数据在通信线路上传递需要变成电信号或光信号。如：红绿灯颜色、网线电压高低、光纤光信号。

2.2.2 模拟信号、数字信号

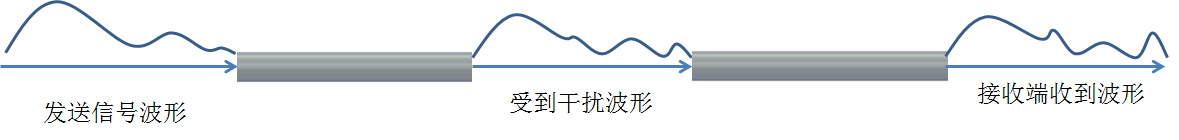

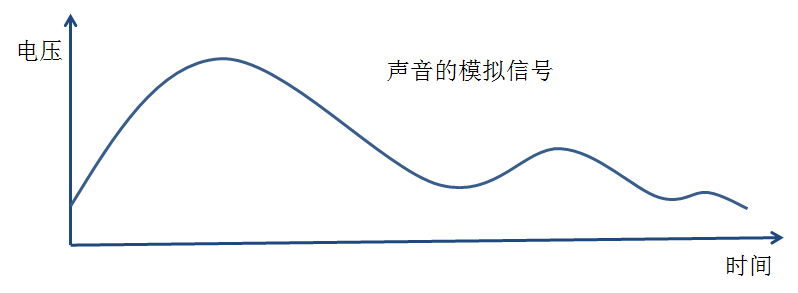

1. 模拟信号：代表消息的参数的取值是连续的。缺点：模拟信号在传输过程中如果出现信号干扰发生波形发生变形，很难纠正。

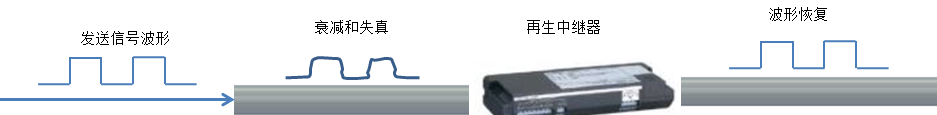

2. 数字信号：代表消息的参数的取值是离散的。优点：数字信号波形失真可以修复。

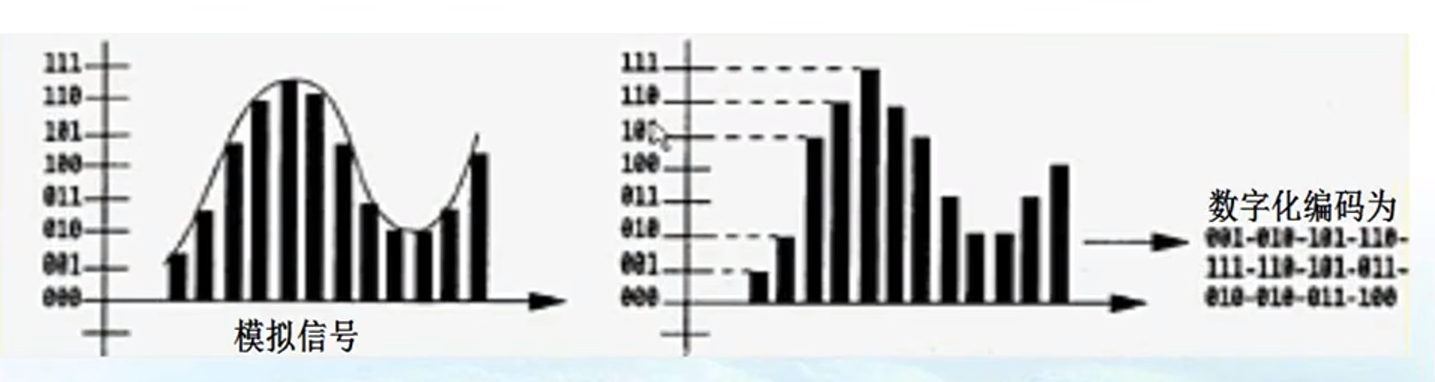

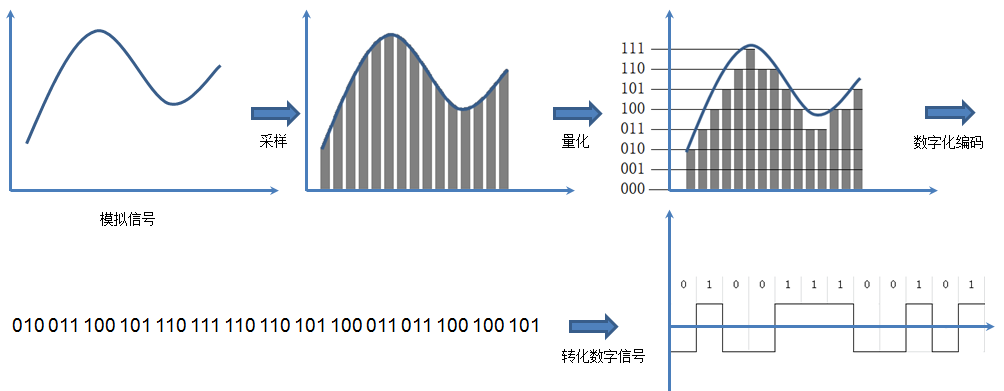

3. 模拟信号 $\rightarrow$ 数字信号（转换过程如下图）

模拟信号可以转换成数字信号，转换过程有失真。所以听歌还要去演唱会现场，100%的音效。使用电脑听的音乐是转换成数字信号后再还原成模拟信号，就达不到现场效果了。

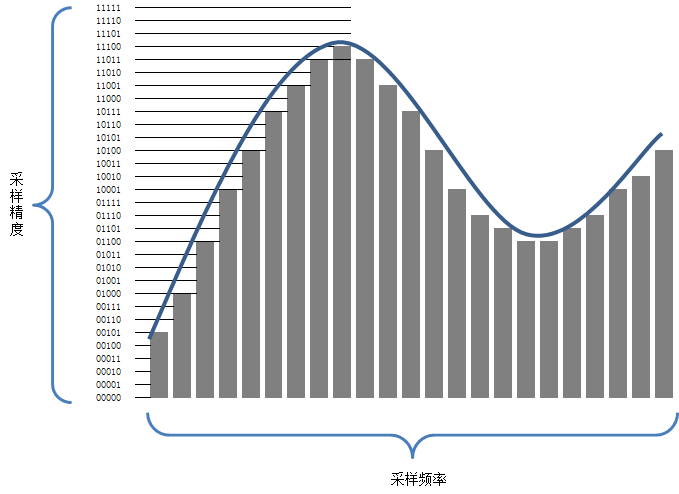

采样频率和采样精度决定音乐的品质

2.2.3 信道

一般表示向一个方向传送信息的媒体。所以咱们说平常的通信线路往往包含一条发送信息的信道和一条接收信息的信道。

2.2.4 通信方式（三种）

1. 单工通信（单向通信）：只能有一个方向的通信而没有反方向的交互。如广播电视台通过无线电信号在空中发送电波。

2. 半双工通信（双向交替通信）：通信的双方都可以发送/接收信息，但不能双方同时发送/接收信息，如对讲机。

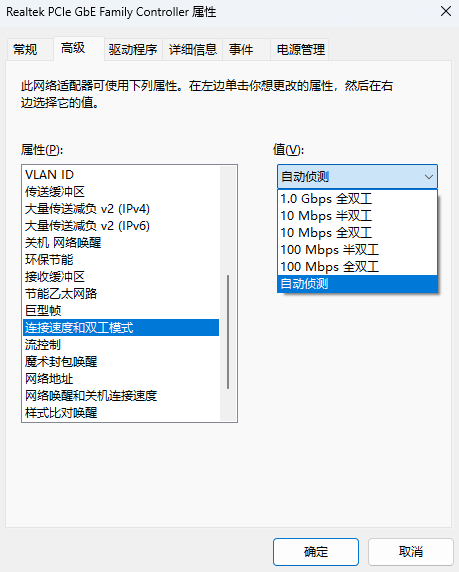

3. 全双工通信（双向同时通信）：通信的双方可以同时发送和接收信息。

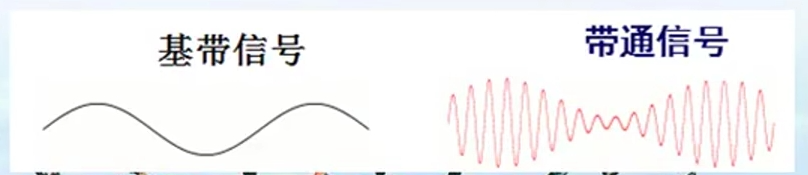

2.2.5 基带信号、带通信号

1. 基带信号（基本频带信号）：没有经过任何处理的、直接来自信源的信号。

当传输距离较近时，计算机网络都采用基带传输方式。因为在近距离范围内基带信号的衰减不大，从而信号内容不会发生变化。如葱计算机到监视器、打印机等外设的信号就是基带传输的。

2. 带通信号：把基带信号经过载波调制后，把信号的频率范围搬移到较高的频段一边在信道中传输（即仅在一段频率范围内能够通过信道）。

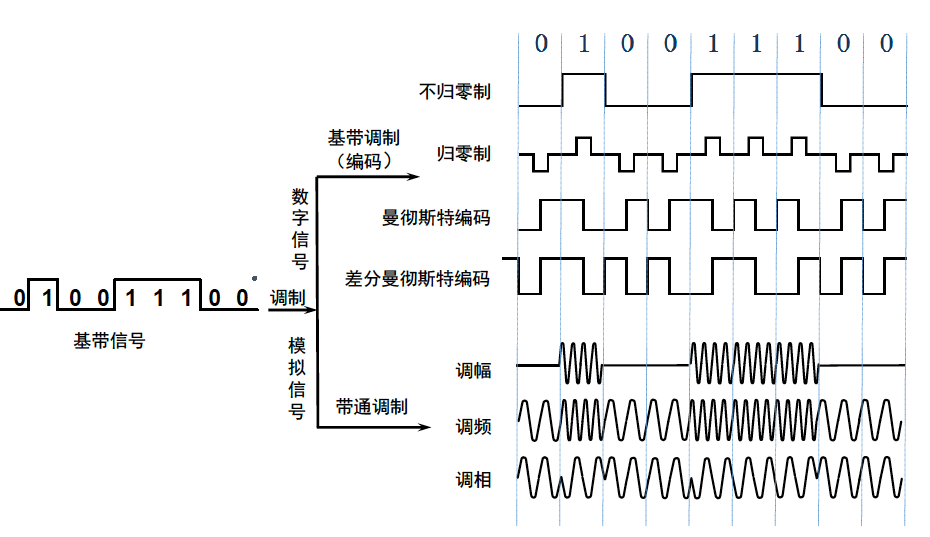

2.2.6 调制

1. 基带调制（编码）

仅仅对基带信号的波形进行变换，使它能够与信道特性相适应。变化后的信号仍然是基带信号，这类调制称为基带调制。
由于这种基带调制十八数字信号转换成另一种形式的数字信号，因此大家更愿意把这种过程称为编码（coding）。

2. 带通调制

需要使用载波（carrier）进行调制，把基带信号的频率范围搬移到较高的频段以便在信道中传输，经过载波调制后的信号称为带通信号（即仅在一段频率范围内能够通过信道），而使用载波的调制称为带通调制。

调幅（AM）：载波的振幅随基带数字信号而变化。
调频（FM）：载波的频率随基带数字信号而变化。
调相（PM）：载波的初始相位随基带数字信号而变化。

2.2.7 常用编码

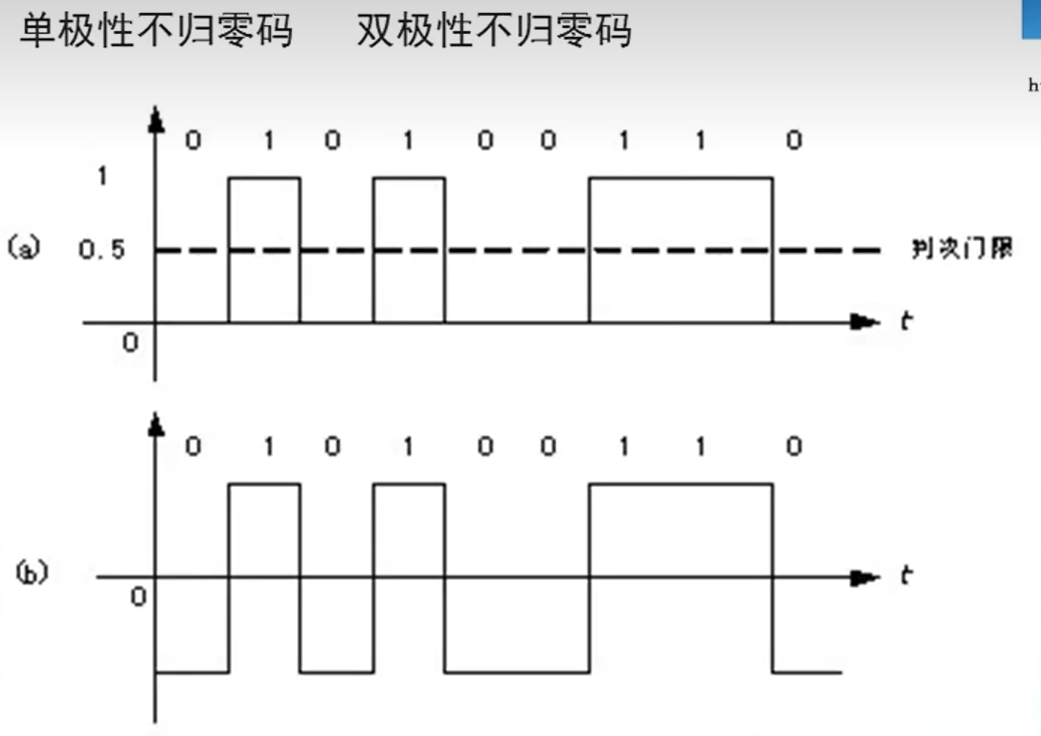

单极性不归零码：只使用一个电压值，用高电平表示1，没电压表示0。缺点：接收端无法判断信号的起始点和终点。
双极性不归零码：用正电平和负电平分别表示二进制数据的1和0，正负幅值相等。

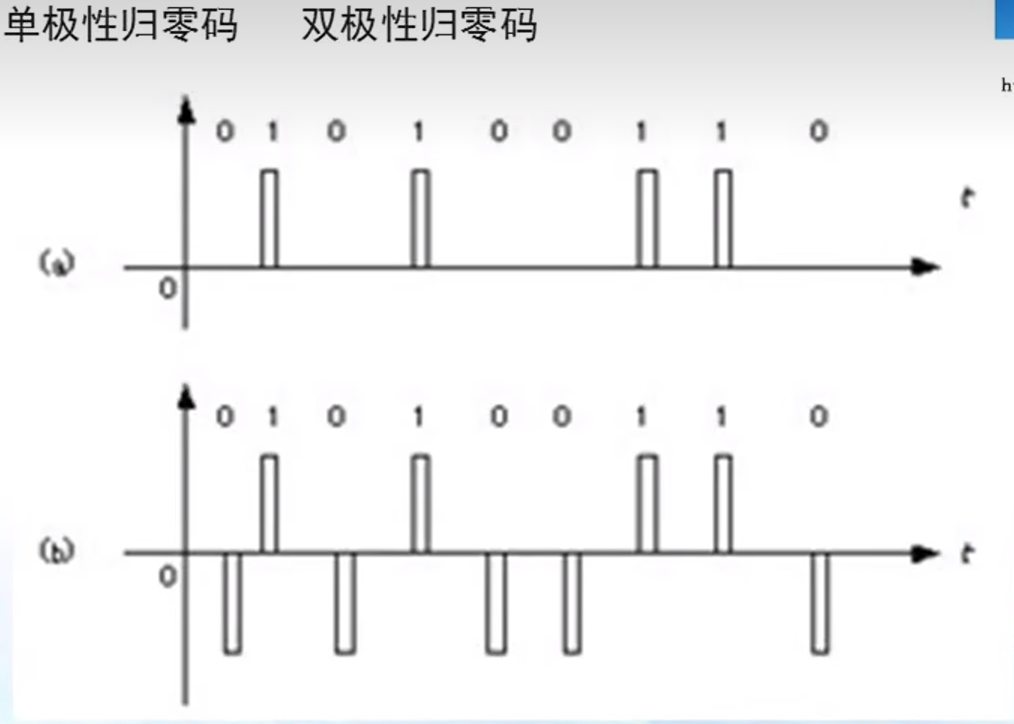

双极性归零码：正负零三个电平，信号本身携带同步信息。

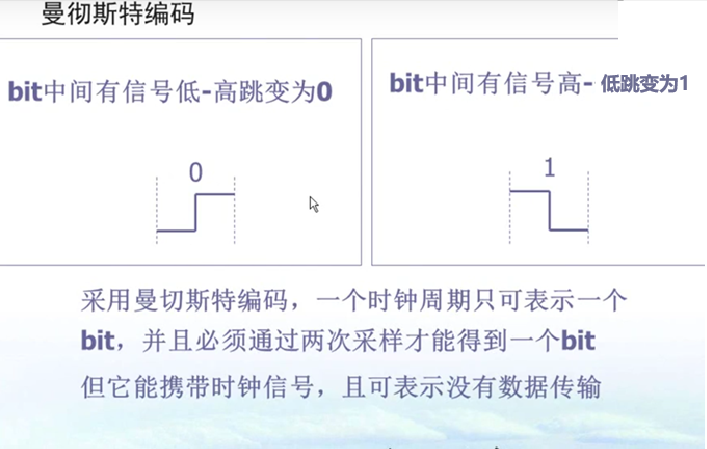

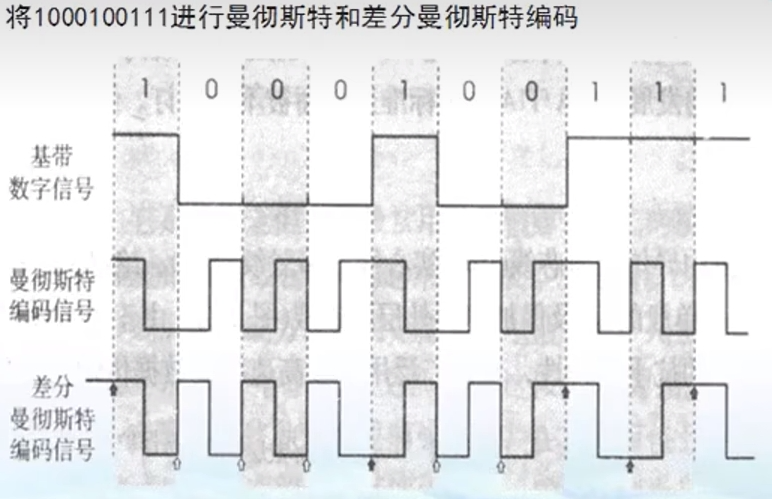

曼彻斯特编码：请查看下图。

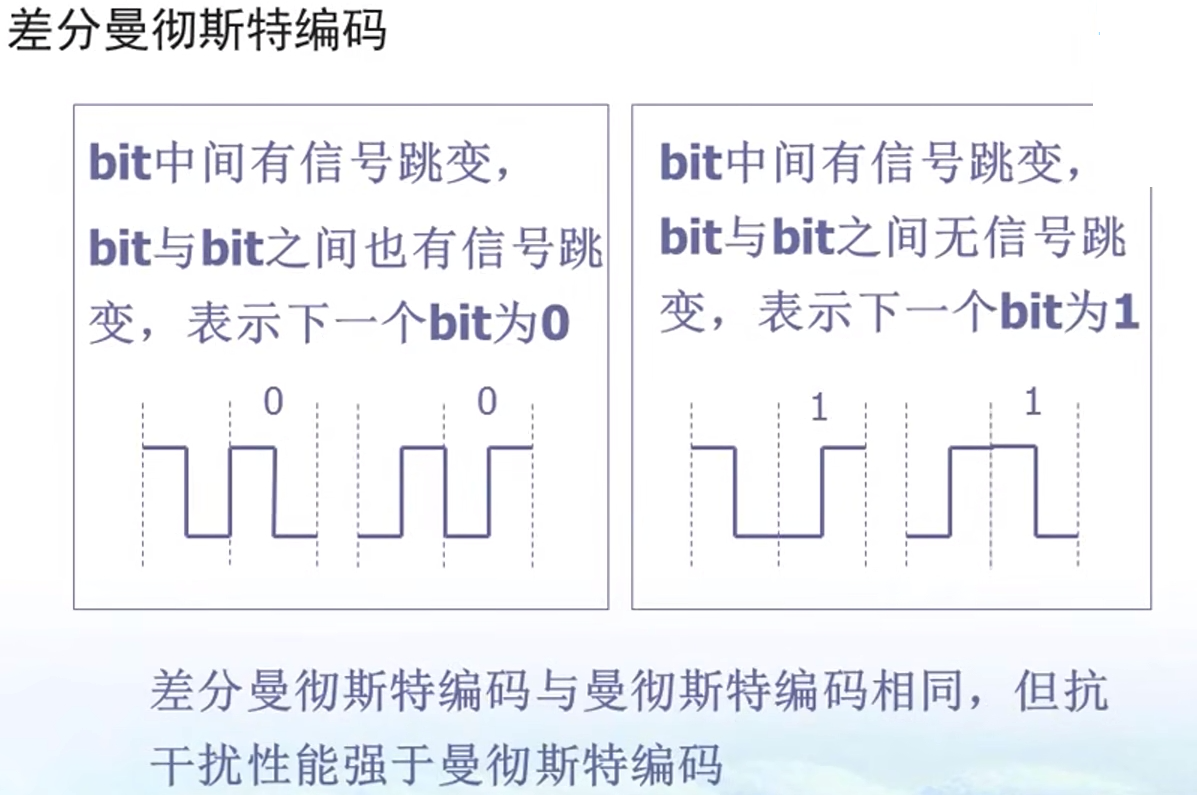

差分曼彻斯特编码：请查看下图。

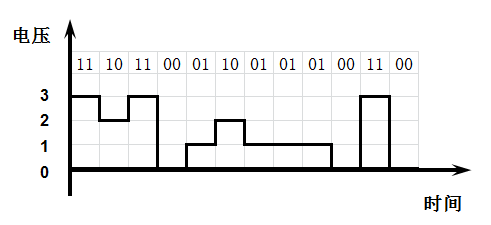

2.2.8 码元

信息传输的基本单元，可以理解为一种“符号”，用于在信道中表示一组二进制数据。
每个码元通过调制技术（如QPSK、QAM）转换为特定的物理信号（如电压、光脉冲、电磁波波形），从而携带多个比特的信息。

2.2.9 信道的极限容量

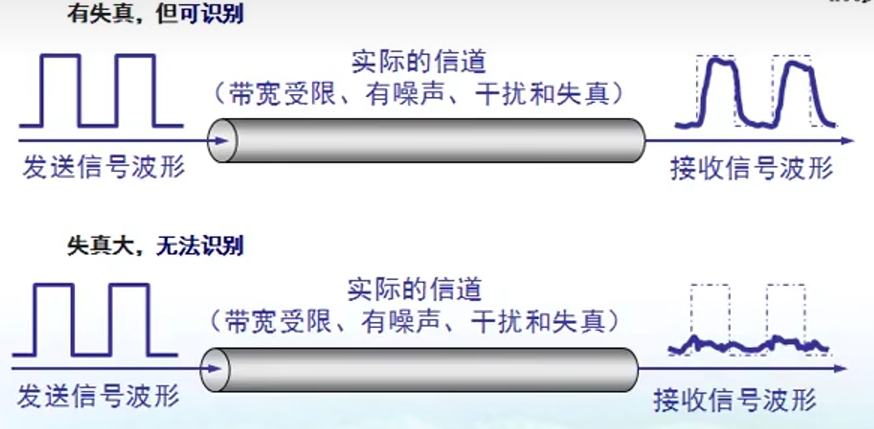

任何实际的信道都不是理想的，在传输信号时会产生各种失真以及带来多种干扰；
码元传输的速率越高，或信号传输的距离越远，在信道的输出端的波形的失真就越严重；

2.2.10 奈氏准则（适用于数字信号）

1924 年，奈奎斯特(Nyquist)就推导出了著名的奈氏准则。他给出了在假定的理想条件下，为了避免码间串扰，码元的传输速率的上限值。使用奈氏准则给出的公式，可以根据信道的带宽，计算出码元的最高传输速率。

在任何信道上，码元传输的速率是有上限的。否则就会出现码间串扰的问题。使接收端对码元的判决（识别）成为不可能。如：成语音播放速度设成3倍速，导致语音听不懂。
如果信道的频带越宽（即：能够通过的信号高频分量越多），那么就可以用更高的速率传送码元而不出现码间串扰。

理想低通信道的最高码元传输速率 = 2WBaud

W是理想低通信道的带宽，单位为HZ
Baud是波特，是码元传输速率的单位。在调制解调器中经常用到波特这个概念，如：Bit是信息量，如果一个码元含有3个Bit信息量，即1波特 = 3 Bit/s

2.2.11 香农公式（适用于模拟信号和数字信号）

香农（Shannon）用信息论的理论推导出了带宽受限且高斯白噪声干扰的信道的极限、无差错的信息传输速率。信道的极限信息传输速率C可表达为：

$C = W log_2(1 + \frac{S}{N}) b/s$

W为信道的带宽（以Hz为单位）
S为信道内所传信号的平均功率
N为信道内部的高斯噪声功率

香农公式表明：

信道的带宽或信道中的信噪比越大，则信息的极限传输速率就越高。
只要信息传输速率低于信道的极限信息传输速率，就一定可以找到某种办法来实现无差错的传输。
若信道带宽W或信噪比S/N没有上限（当然实际信道不可能是这样的），则信道的极限信息传输速率C也就没有上限。
实际信道上能够达到的信息传输速率要比香农的极限传输速率低不少。

2.2.12 信噪比

1. 定义：信号的平均功率与噪声的平均功率之比

2. 公式：

$SNR = \frac{P_{signal}}{P_{noise}} = \frac{S}{N}$

3. 分贝（dB）表示：

$SNR(dB) = 10 * log_{10}(\frac{P_{signal}}{P_{noise}})$

例如，当S/N=10时，信噪比为10dB，而当S/N=1000时，信噪比为30dB。

3 传输媒体

3.1 导向传输媒体

3.1.1 导向传输媒体类型

导向传输媒体中，电磁波沿着固体媒体传播。如下：

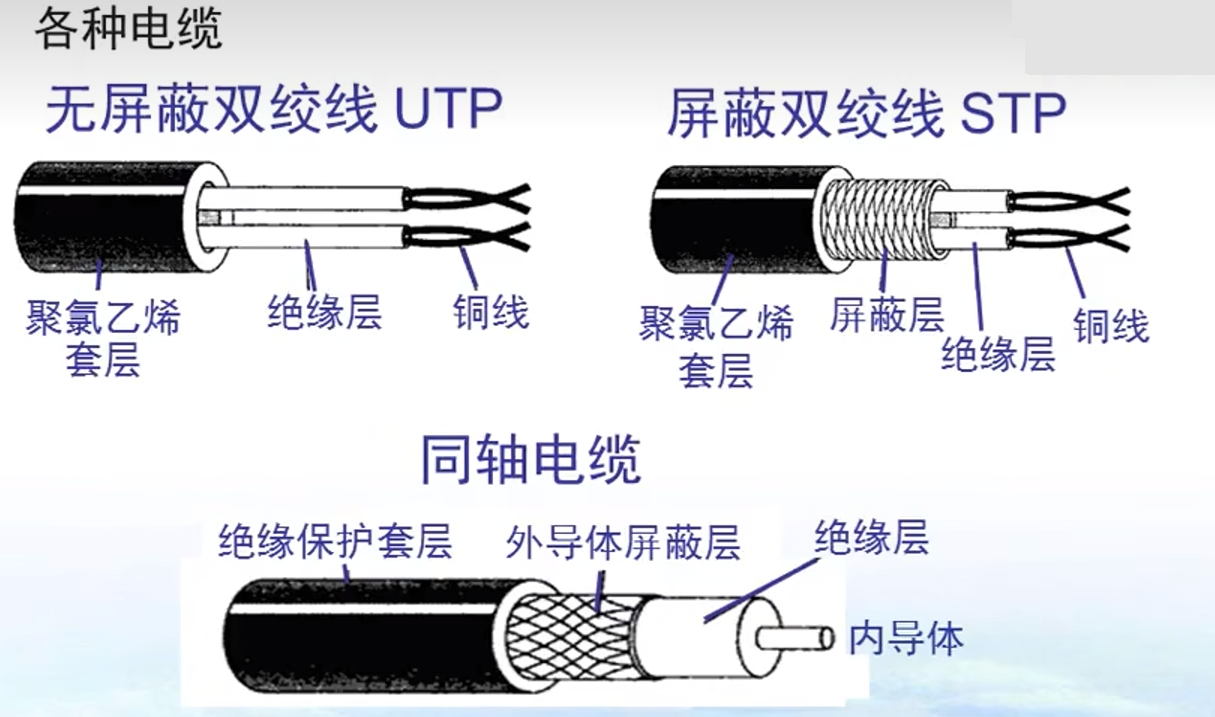

双绞线
- 屏蔽双绞线 STP：抗干扰能力较强，传输距离较远
- 无屏蔽双绞线 UTP：抗干扰能力较差，传输距离较短
同轴电缆
- 50Ω同轴电缆：用于数字传输，由于多用于基带传输，也叫基带同轴电缆
- 70Ω同轴电缆：用于模拟传输，即宽带同轴电缆

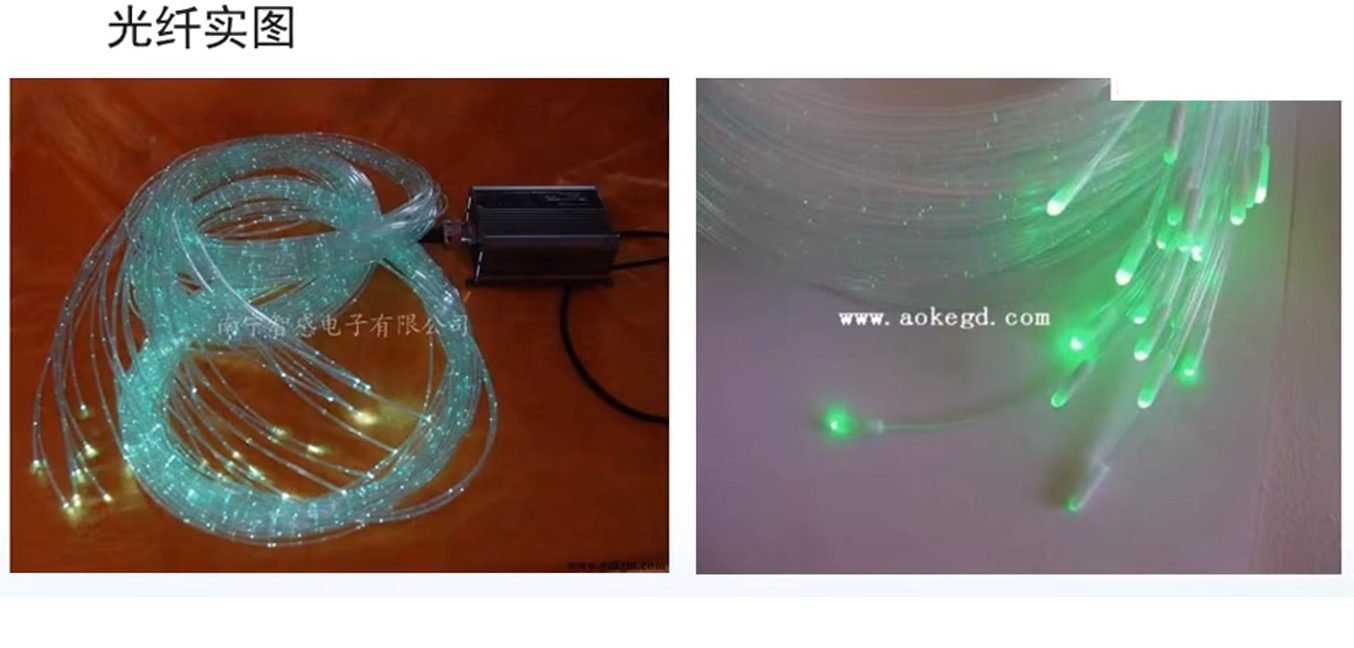

光缆

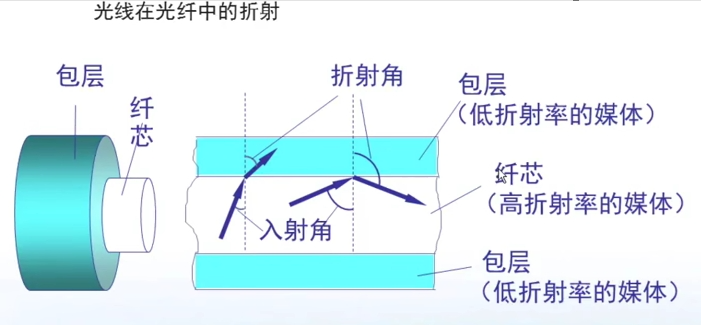

3.1.2 光线在光纤中的折射

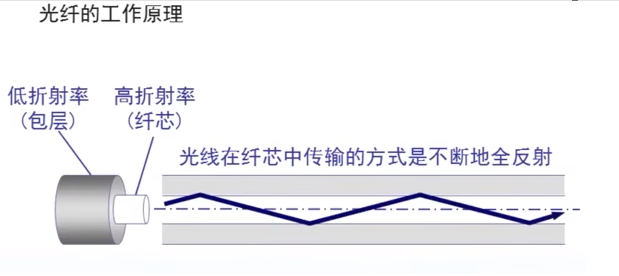

3.1.3 光纤的工作原理

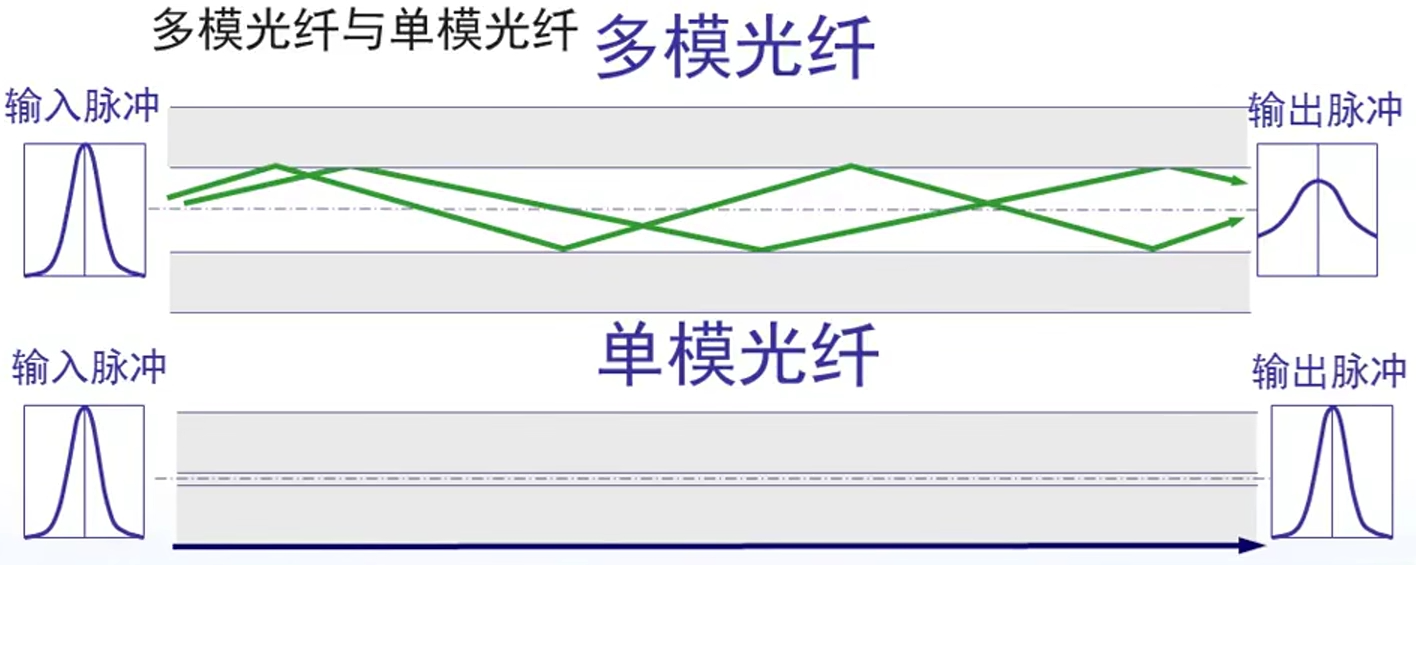

3.1.4 单模光纤、多模光纤

单模光纤指只能传输一种电磁波模式；多模光纤指可以传输多个电磁波模式。

实际上，单模光纤和多模光纤之分，也就是纤芯的直径之分。
单模光纤细，多模光纤粗。
在有线电视网络中使用的光纤全是单模光纤，其传播特性好，带宽可达10GHz，可以在一根光纤中传输60套PAL-D电视节目。

3.2 非导向传输媒体

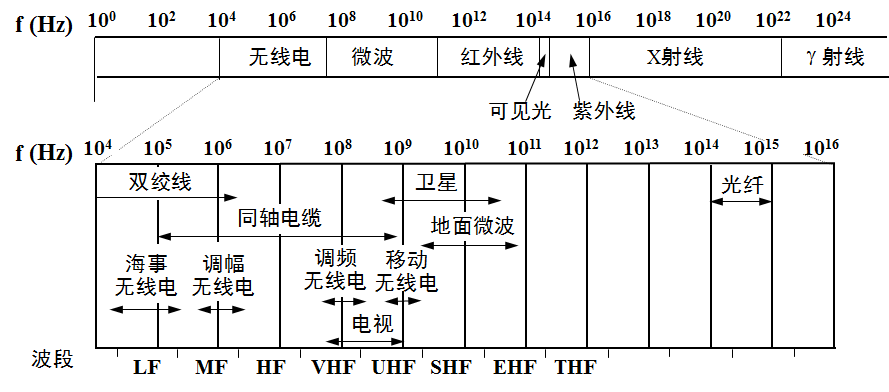

非导向传输媒体就是指在自由空间，其中的电磁波传输被称为无线传播。无线传播所使用的频段很广，如下图所示。

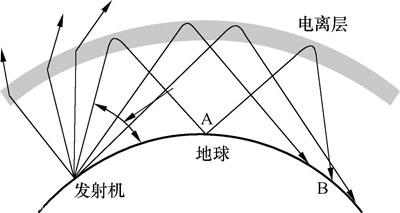

3.2.1 短波通信

短波通信即高频通信，主要是靠电离层的反射，但短波信道的通信质量较差。

3.2.2 微波通信

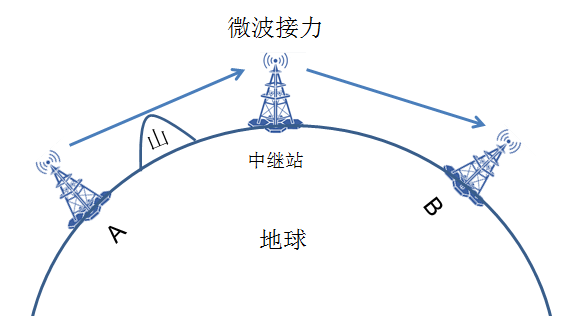

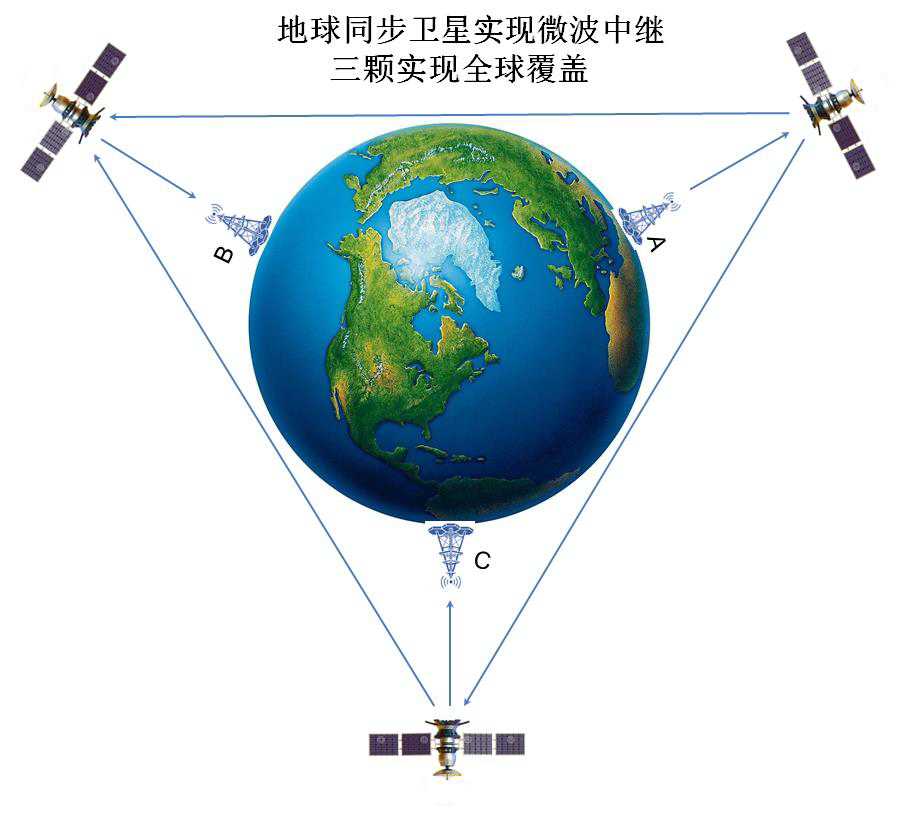

微波通信在空间中主要是直线传播。如：地面微波接力通信、卫星通信。

4 信道复用技术

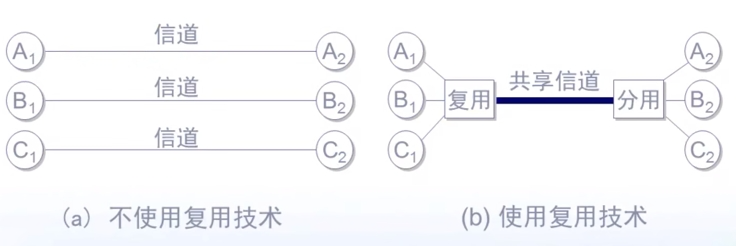

复用（multiplexing）是通信技术的基本概念，旨在让多个信号共享同一个物理信道，从而提高资源利用率。常用信道复用技术有以下4种：

频分复用FDM（Frequency Division Multiplexing）
波分复用WDM（Wavelength Division Multiplexing）
时分复用TDM（Time Division Multoplexing）
码分复用CDM（Code Division Multiplexing）

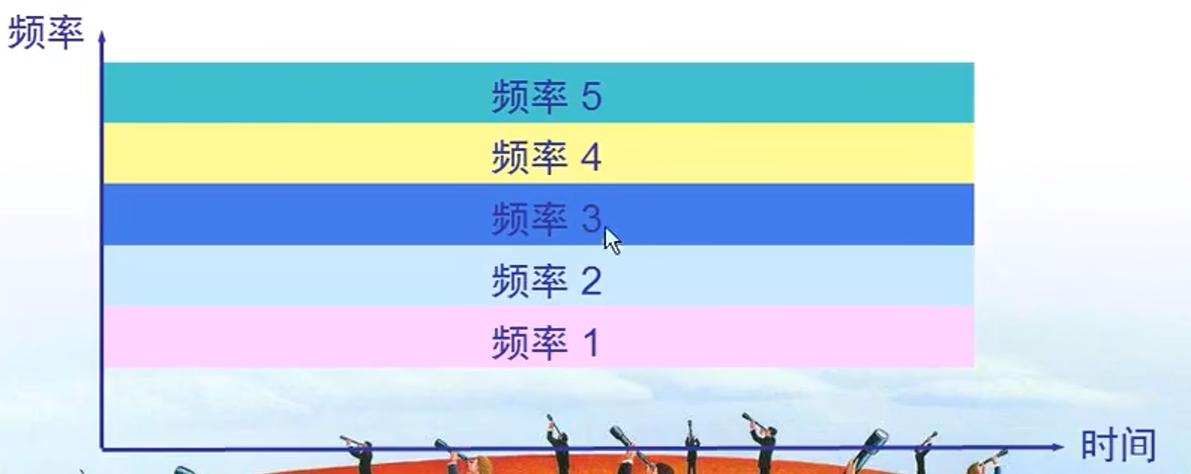

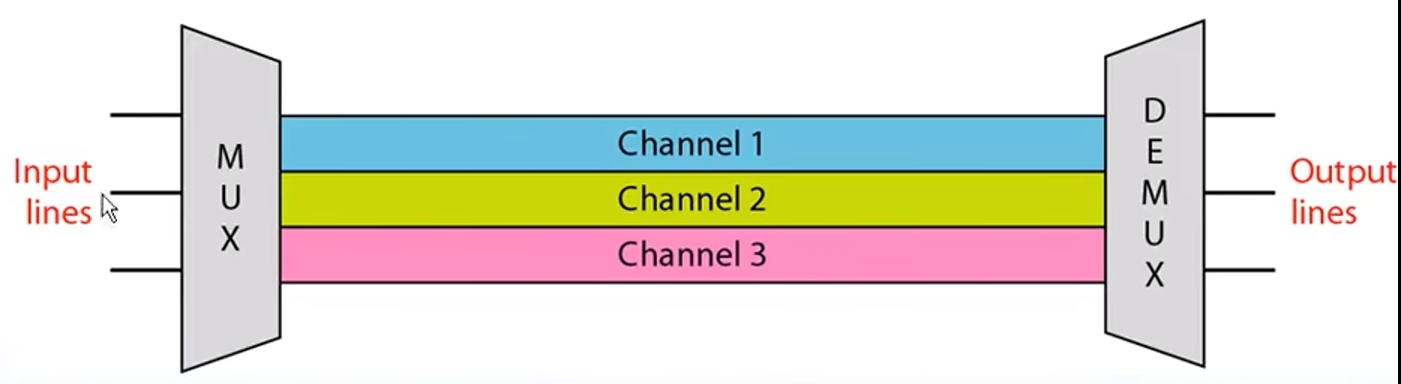

4.1 频分复用FDM（Frequency Division Multiplexing）

1. 原理：将信道总带宽划分为多个互不重叠的子频段，每个信号占用一个固定频段。

2. 类比：电台广播——不同电台使用不同频率（如88.7MHz、103.9MHz），听众通过调频选择节目。

3. 特点：

物理介质：电缆（如同轴电缆、双绞线）
适用于模拟信号（如传统电话网络）。
需保护带（Guard Band）防止频段间干扰。

4. 应用：

有线电视（CATV）：多个频道通过FDM传输。
4G LTE：OFDMA（正交频分多址）技术的基础。

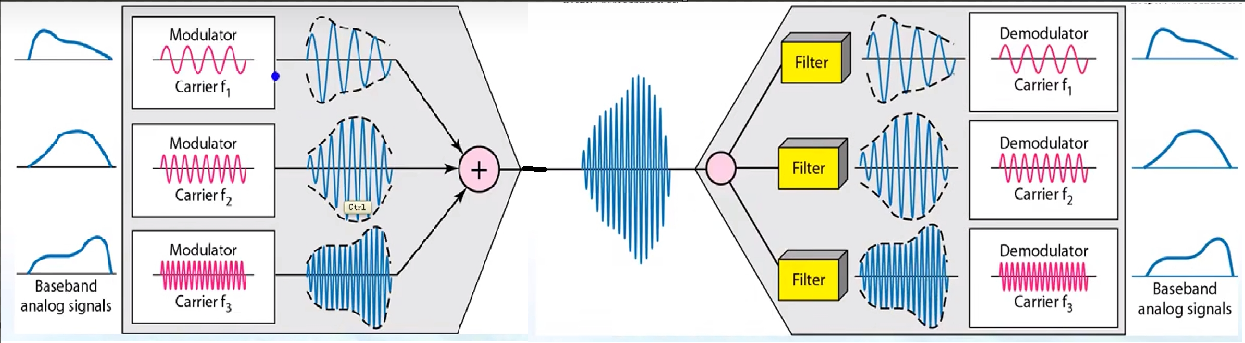

5. 实现步骤：

序号（顺序）	步骤	作用
1	调制	将每路基带信号调制到不同的载波频率（如语音信号调制到60~64kHz）
2	滤波	通过带通滤波器限制各子频段范围，避免重叠
3	合成	合并所有子频段信号，通过同一信道传输
4	解调	接收端用带通滤波器分离各子频段，解调恢复原始信号

6. 关键组件：

调制器、带通滤波器、混频器。

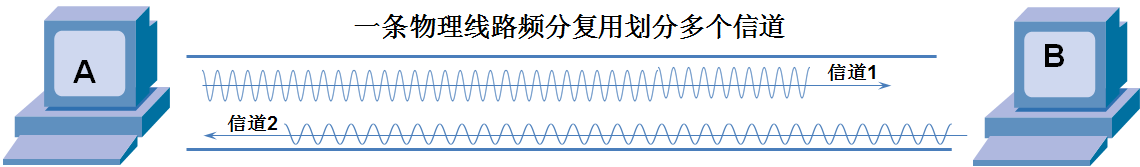

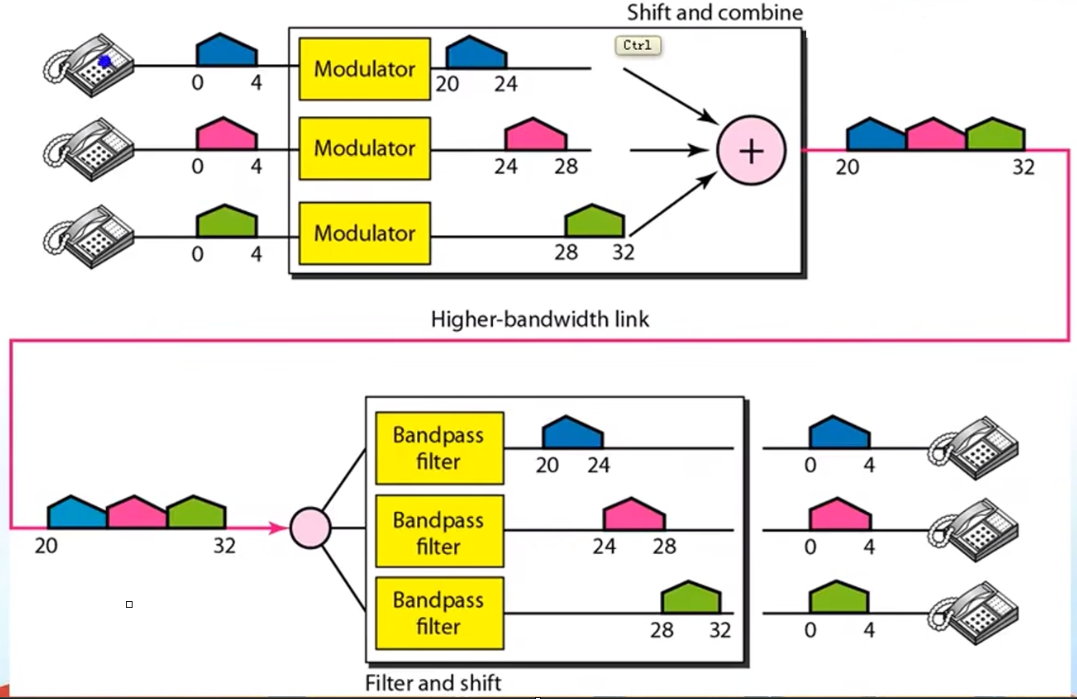

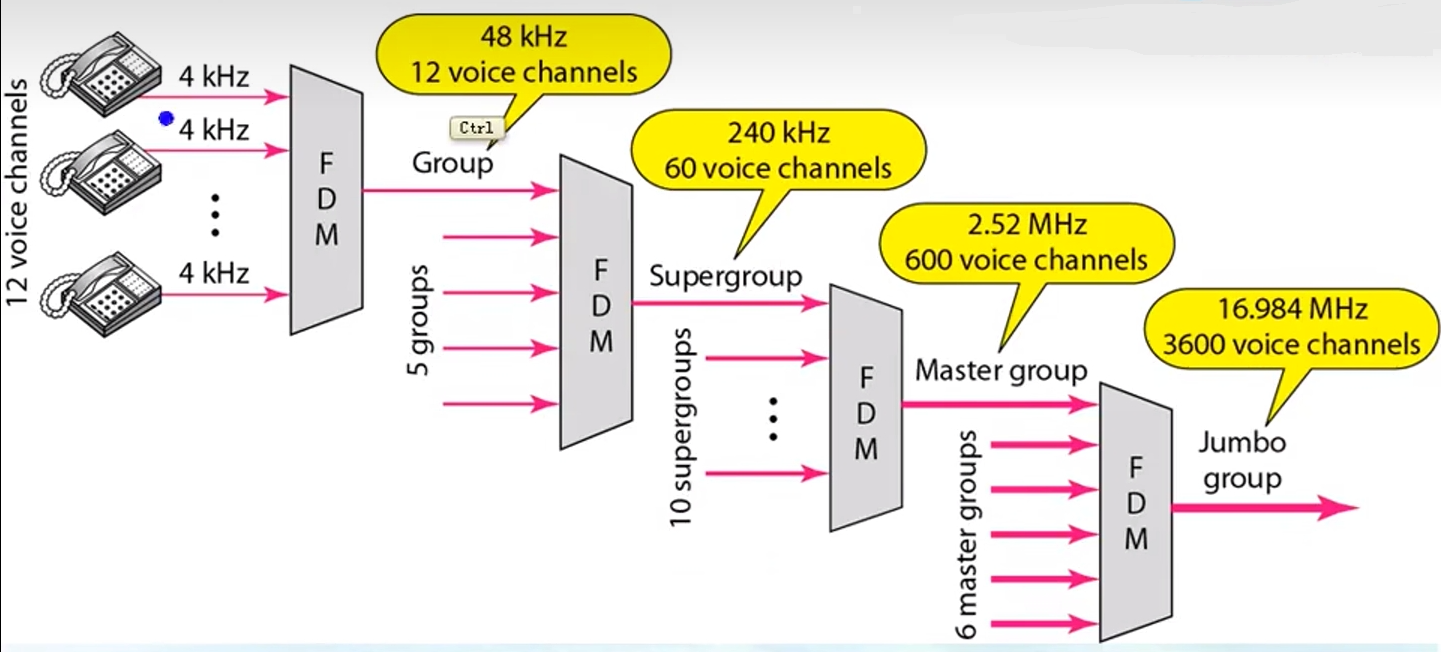

7. 频分复用的例子

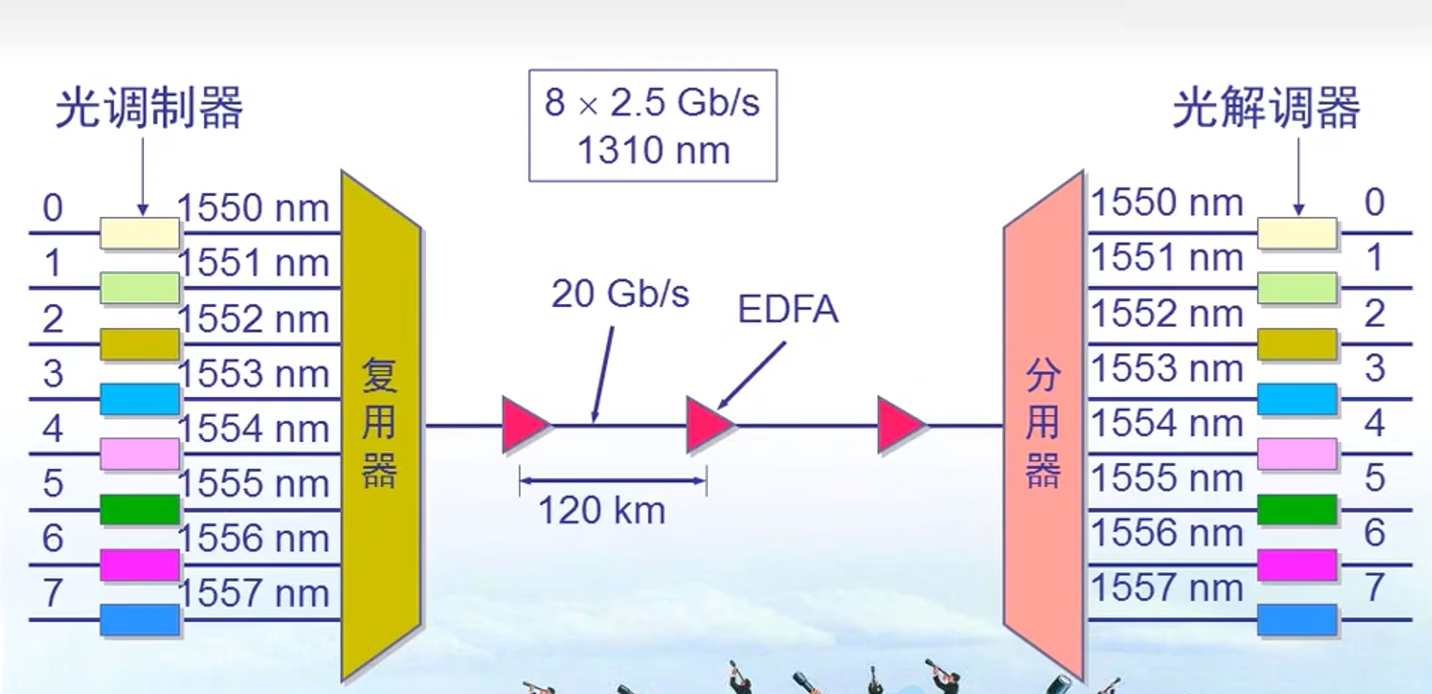

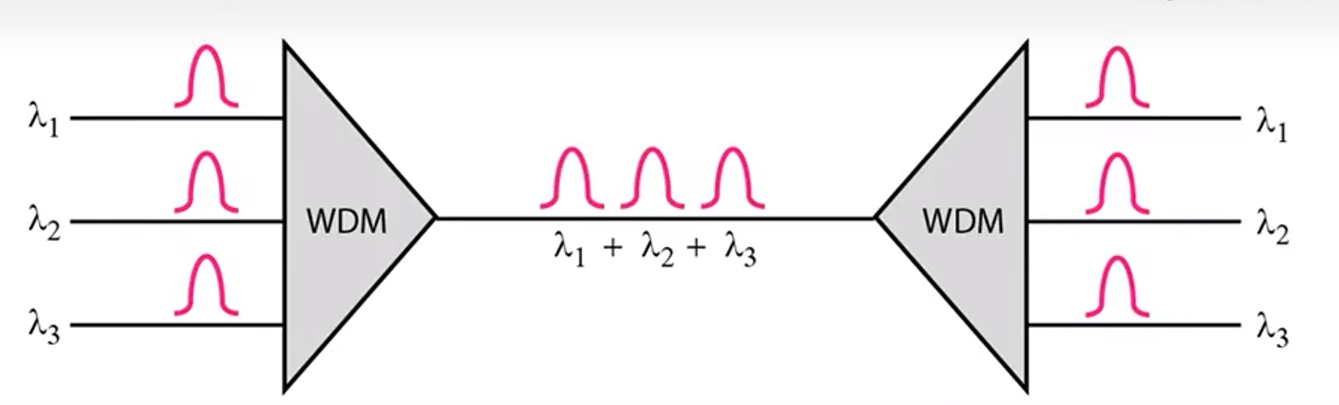

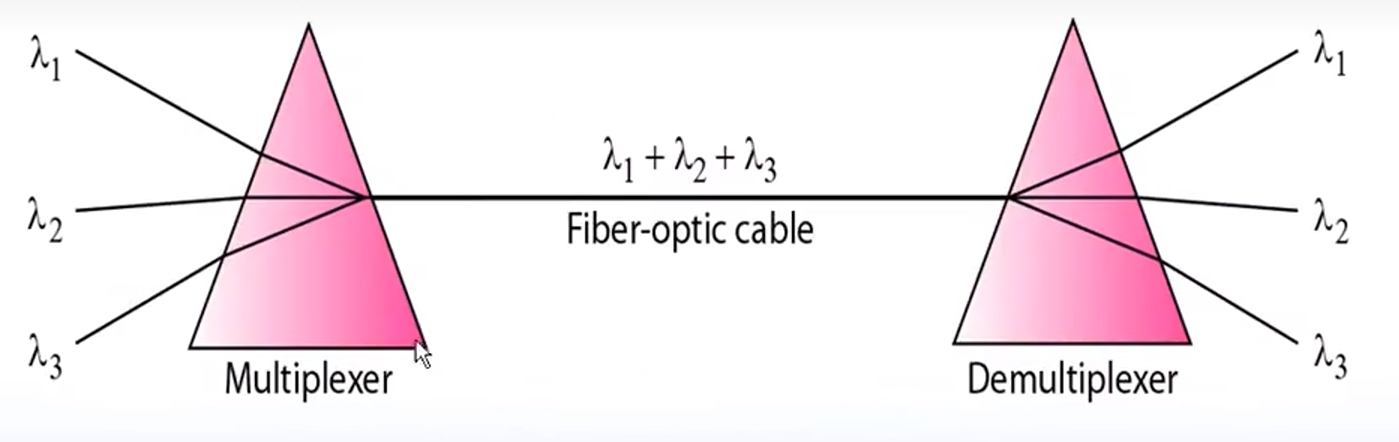

4.2 波分复用WDM（Wavelength Division Multiplexing）

1. 实质：波分复用就是光的频分复用

2. 原理：将光信号按波长分割，多路光载波共享同一个光纤

3. 特点：

物理介质：光纤
适用于光信号（数字信号通过光强度调制）。

4. 应用：

骨干网DWDM
数据中心CWDM
光纤到户FTTH
海底光缆

5. 实现步骤：

序号（顺序）	步骤	作用
1	光源	使用不同波长的激光器生成光载波（如λ₁=1550nm，λ₂=1555nm）
2	调制	每路电信号通过光调制器加载到对应波长光波上
3	合波	利用光合波器（MUX）将多路光信号耦合进同一光纤
4	分波	接收端通过光分波器（DEMUX）分离不同波长信号
5	解调	光电转换器将光信号还原为电信号

6. 关键组件：

激光器、光调制器、光分波/合波器。

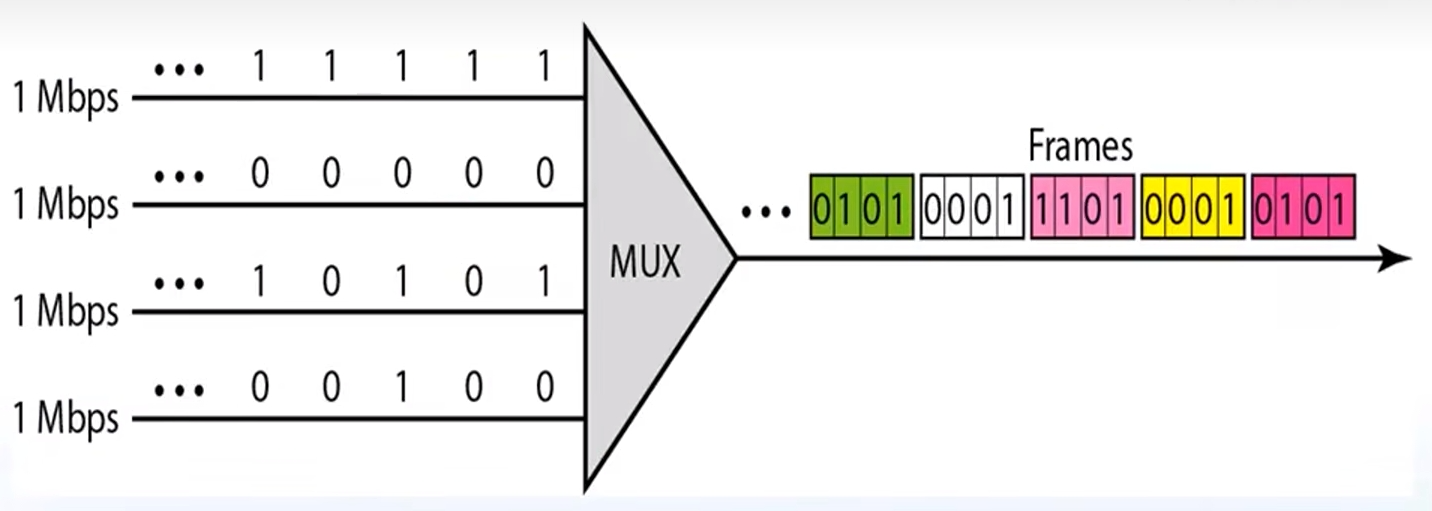

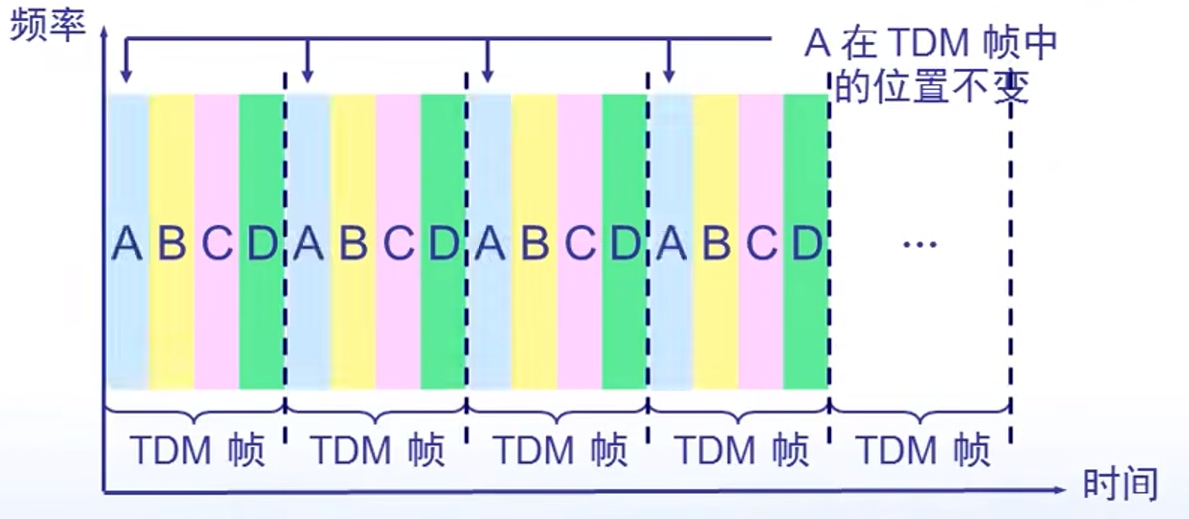

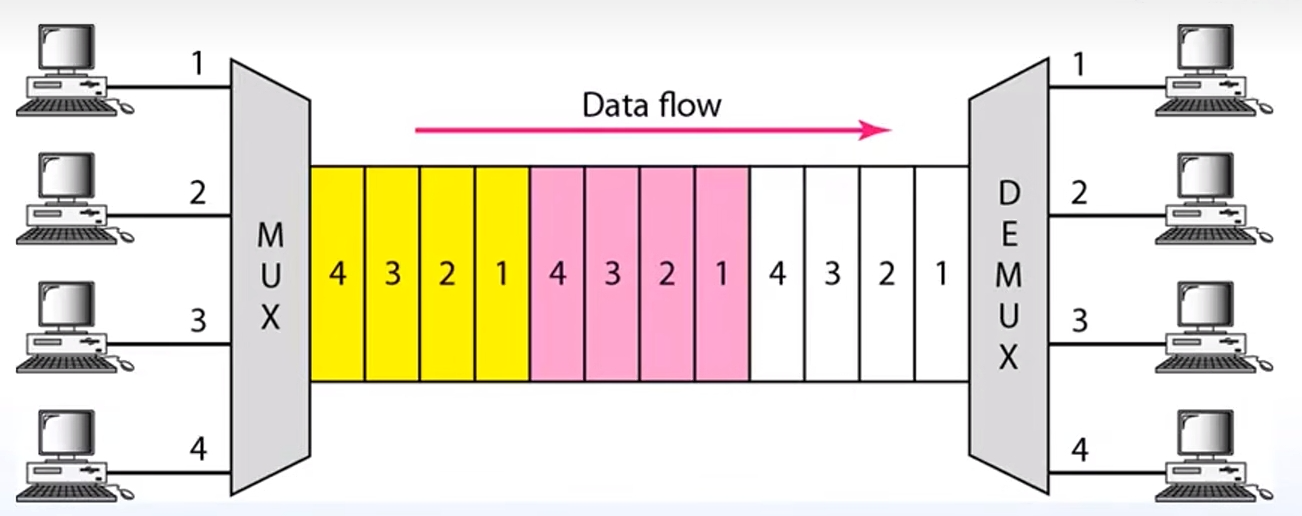

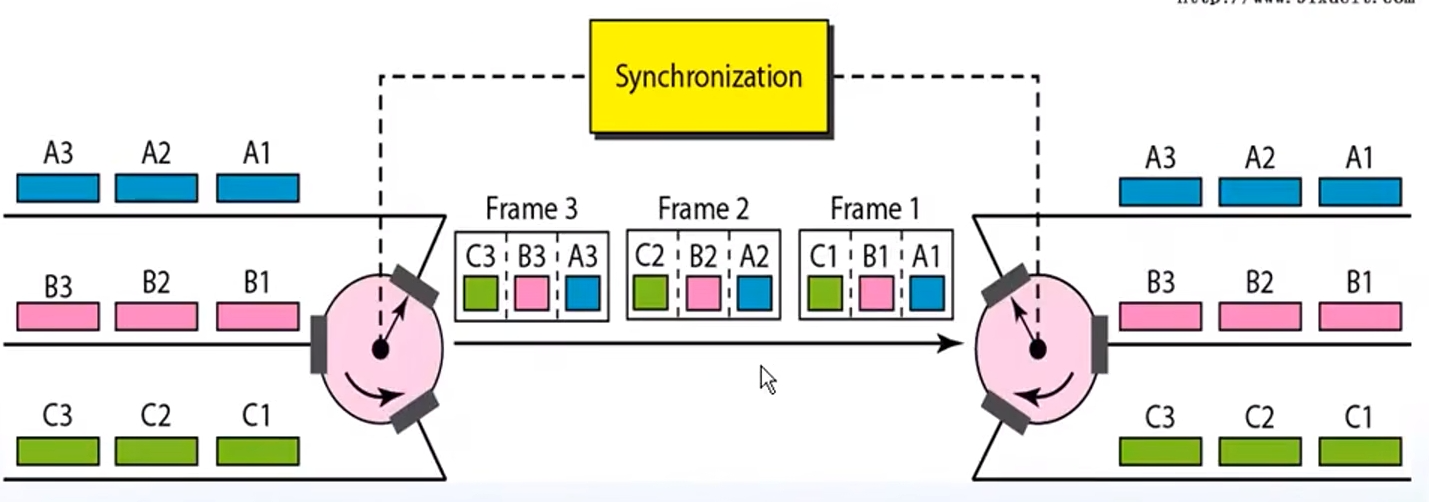

4.3 时分复用TDM（Time Division Multoplexing）

1. 原理：将信道使用时间划分为固定时隙，每个信号轮流占用全部带宽。

2. 类比：会议发言——每人依次发言10秒，循环进行。

3. 特点：

适用于数字信号。
时隙分配固定（静态TDM）或动态（统计TDM）。

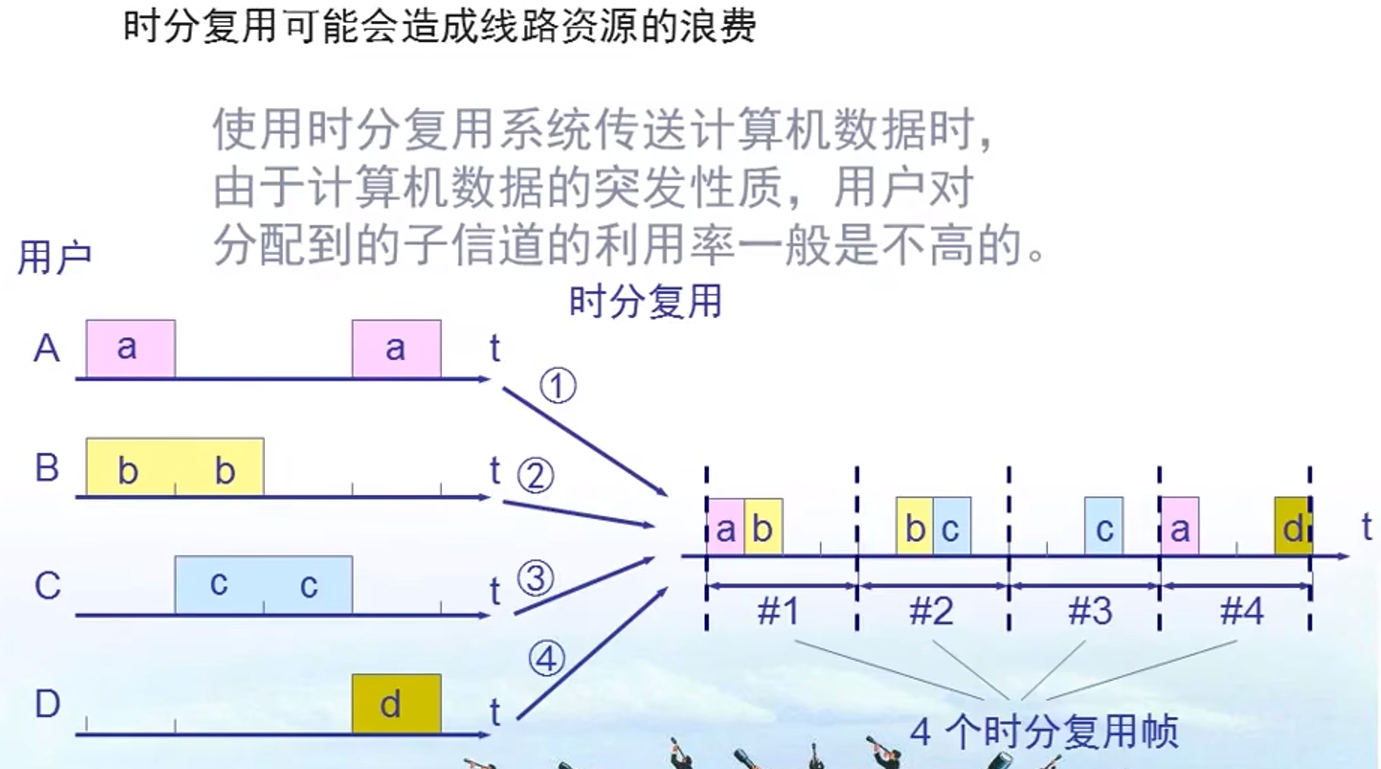

可能会造成线路资源的浪费：使用时分复用系统传送计算机数据时，由于计算机数据的突发性质，用户对分配到的子信道的利用率一般是不高的。

4. 应用：

传统电话PCM系统（E1/T1链路）
光纤通信（SDH/SONRT标准）

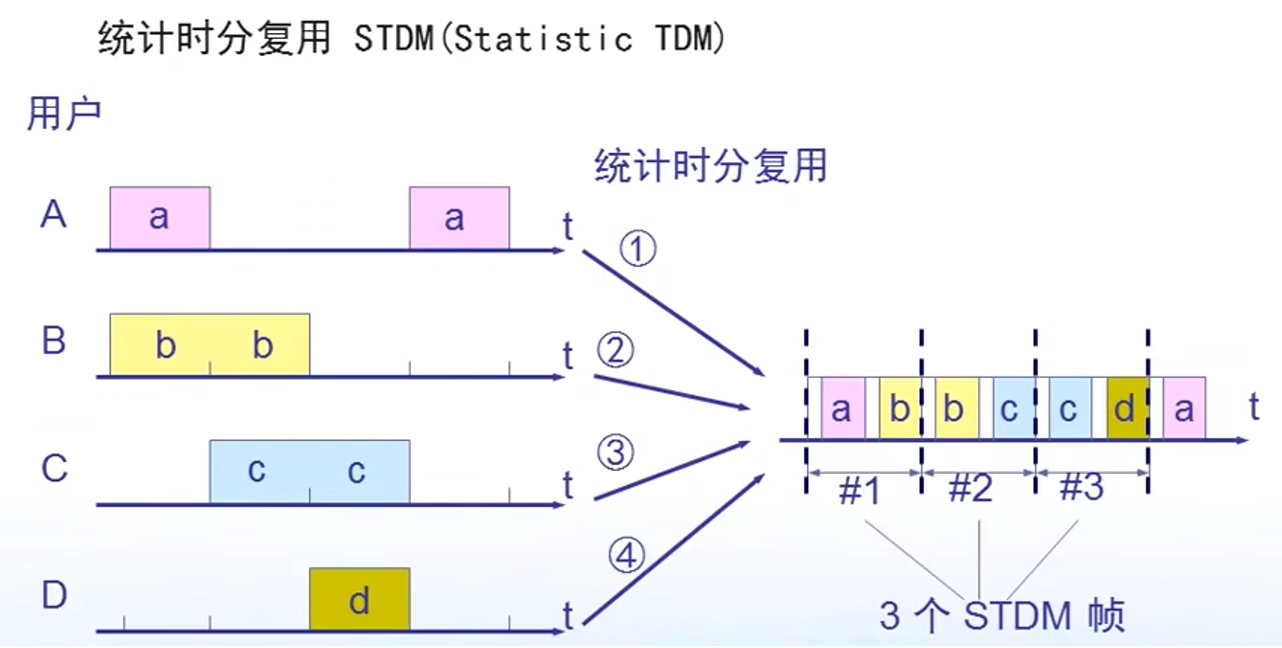

5. 统计时分复用

统计时分复用，需要给没有给用户添加一个标记，接收端用来区分用户。

交换机之间使用干道链路连接，可以通过多个VLAN的帧，就是给每个VLAN的帧添加帧标记。

4.4 码分复用CDM（Code Division Multiplexing）

1. 定义：

码分复用CDM（Code Division Multiplexing）又称码分多址（Code Division Multiple Access，CDMA），是一种多用户共享同一频带资源的无线通信技术。它允许多个用户同时使用相同的频率进行通信，而不会产生互相干扰的问题。

2. 特点：

各用户使用经过特殊挑选的不同码型，因此彼此不会造成干扰。
这种系统发送的信号有很强的抗干扰能力，其频谱类似于白噪声，不易被敌人发现。
每一个比特时间划分为m个短间隔，称为码片（chip）。

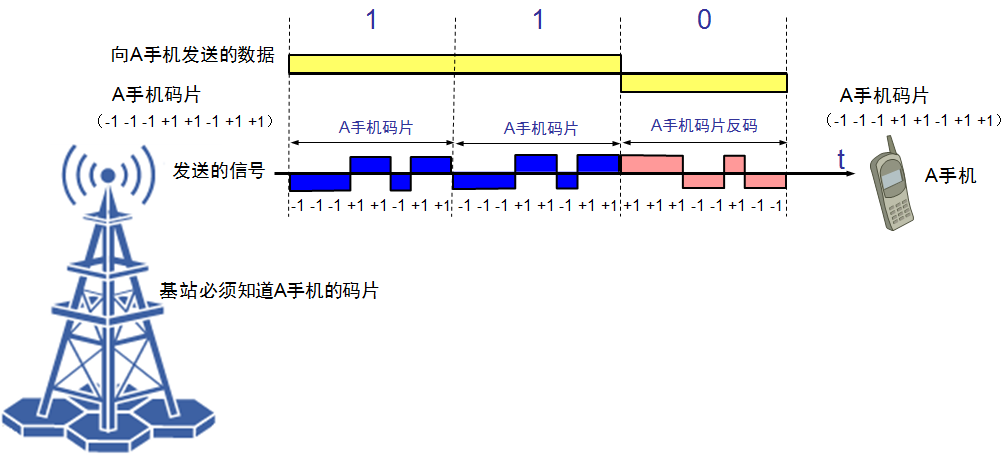

码片序列（chip sequence）：

每个站被指派一个唯一的m bit码片序列。
如发送比特1，则发送自己的m bit码片序列。
如发送比特0，则发送该码片序列的二进制反码。

例如，S站的8 bit码片序列是00011011。
发送比特1时，就发送序列00011011；
发送比特0时，就发送序列11100100；

S站的码片序列：（-1-1-1+1+1-1+1+1）

3. 码片序列的正交关系

每个站分配的码片序列必须各不相同，且必须互相正交（在实用的系统中使用伪随机码序列）。码片序列的正交关系如下：

令向量S表示站S的码片向量，令T表示其他任何站的码片向量；
两个不同站的码片序列正交，就是向量S和T的规格化内积都是0； $S\cdot T = \frac{1}{m}\sum_{i=1}^{m}S_{i}T_{i} = 0$
任何一个码片向量和该码片向量自己的规格化内积都是1； $S\cdot S = \frac{1}{m}\sum_{i=1}^{m}S_{i}S_{i} = \frac{1}{m}\sum_{i=1}^{m}S_{i}^{2} = \frac{1}{m}\sum_{i=1}^{m}(\pm 1)^{2} = 1$
任何一个码片向量和该码片反码的向量的规格化内积都是-1； $-S\cdot S = \frac{1}{m}\sum_{i=1}^{m}S_{i}S_{i} = \frac{1}{m}\sum_{i=1}^{m}S_{i}^{2} = \frac{1}{m}\sum_{i=1}^{m}-(\pm 1)^{2} = -1$

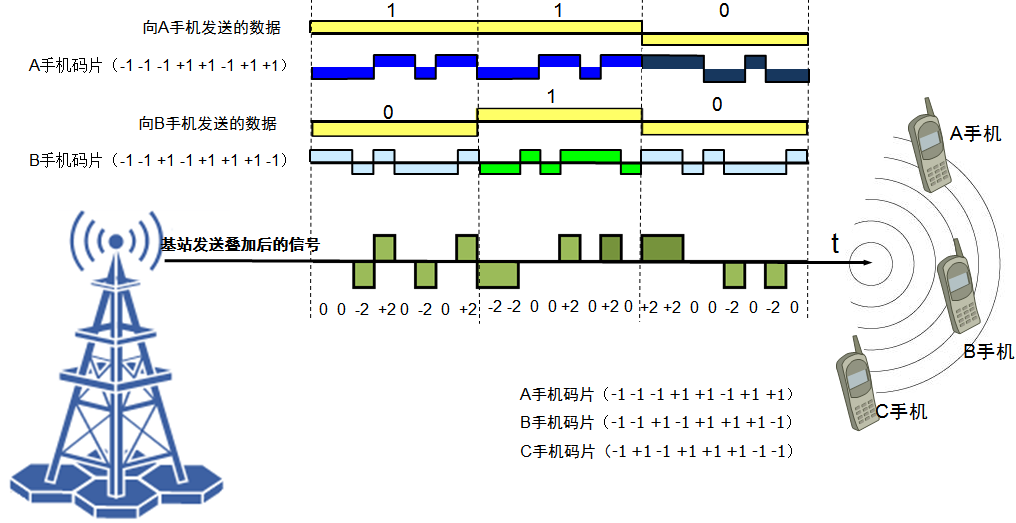

举例
- 令向量S（手机A）为（-1-1-1+1+1-1+1+1）；
- 令向量T（手机B）为（-1-1+1-1+1+1+1-1）；
- 把向量S和T的各分量值代入上述公式就可以算出这两个码片序列是否正交；

4. 实现步骤：

序号（顺序）	步骤	作用
1	编码序列生成	每个用户都有一个唯一的伪随机编码序列
2	数据扩展与调制	用户的数据经过编码序列的扩展和调制，使其成为扩频信号
3	多用户叠加	多个用户的扩频信号在发送端进行叠加形成混合信号
4	信号传输	通过发射天线将混合信号发送到接收端
5	解码与抽取	接收端利用相同的编码序列对接收到的信号进行解码和抽取，从中分离出每个用户的扩频信号
6	数据处理	对解码和抽取得到的扩频信号进行处理，将其还原为原始数据

5. 应用：

3G移动通信：CDMA2000—北美和部分亚洲国家采用，支持语音和数据业务、WCDMA—欧洲主导的3G标准，码片速率3.84Mcps，兼容GSM网络。
卫星导航GPS：每颗分配为一伪随机码（如C/A码、P码），接收机通过码相关识别卫星信号，计算位置。
军事通信：抗干扰和保密性，扩频技术天然适合战场环境，防止窃听和干扰。
物联网loT：低功耗广域网（如LoRa），基于CDMA变种，支持大规模设备接入。

4.5 常见问题解答

Q1：WDM是否属于FDM的一种？

是：WDM本质是光频域的频分复用（光频率≈波长倒数）。

区别：由于光频极高（~100THz），改用波长（nm）描述更直观，且技术实现（光器件）与电域FDM差异显著，故单独命名为WDM。

Q2：FDM和WDM能否共存？

可以：例如在光纤通信中，先用WDM分割波长，每个波长信道内部再采用FDM传输多路电信号（如CATV over Fiber）。

Q3：为何WDM需要掺铒光纤放大器（EDFA）？

光信号在长距离传输中会衰减，EDFA可对1550nm波段光信号直接放大，无需光电转换，显著提升传输距离。

5 宽带接入技术

宽带接入技术是解决如何把计算机接入Internet的。

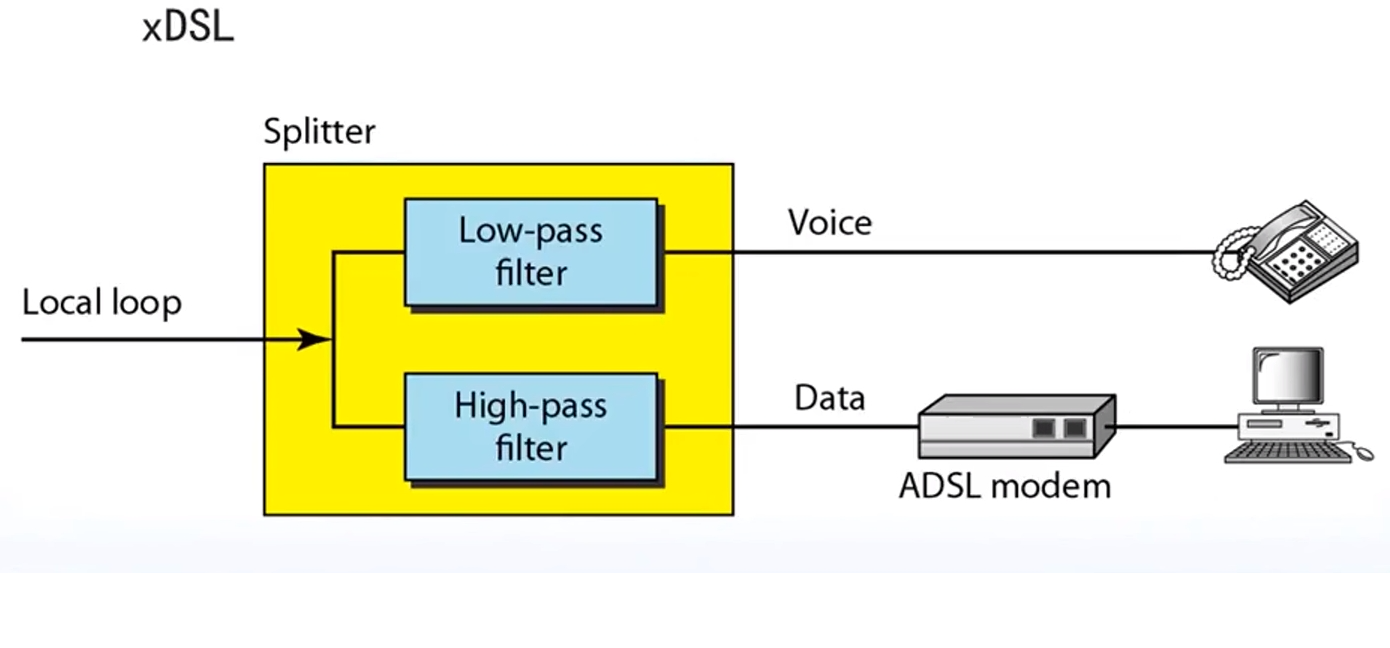

5.1 xDSL技术

xDSL是用数字技术对现有的模拟电话用户线进行改造，使它能够承载宽带业务。

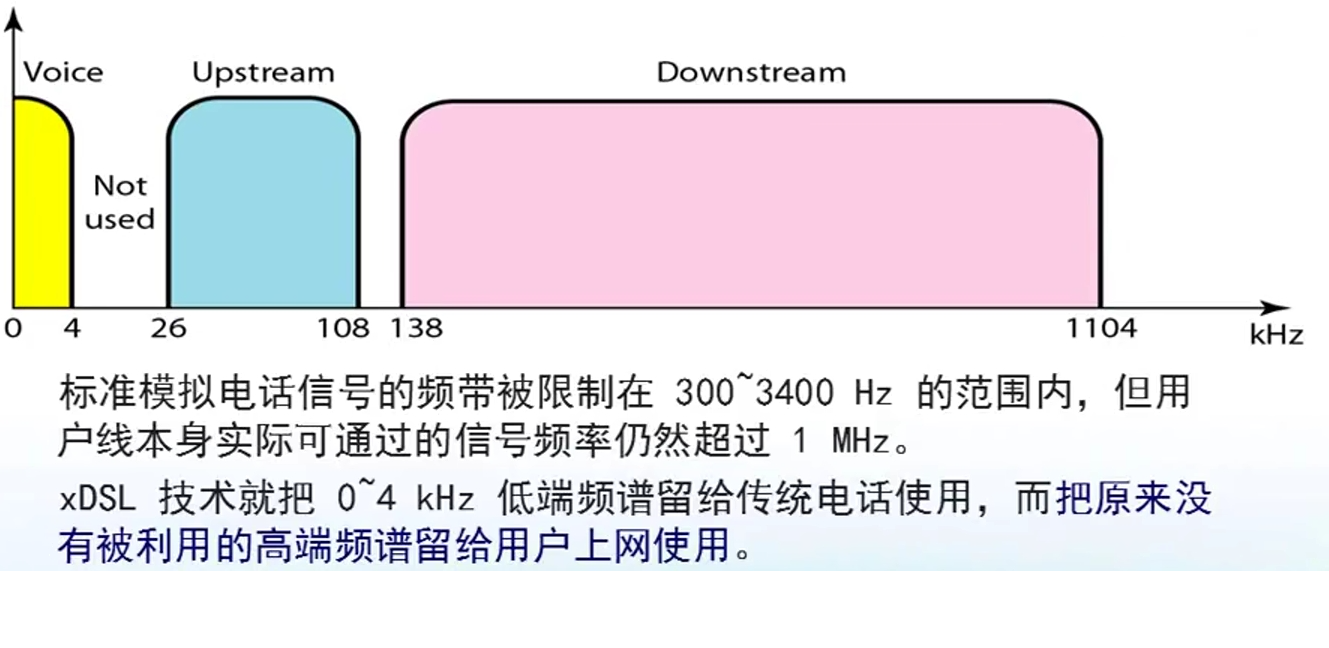

虽然标准模拟电话信号的频带被限制在300~3400kHz的范围内，但用户线本身实际可通过的信号频率仍然超过1MHz。
xDSL技术就是把0~4kHz低端频谱留给传统电话使用，而把原来没有被利用的高端频谱留给用户上网使用。
DSL就是数字用户线（Digital Subscriber Line）的缩写。而DSL的前缀x则表示在数字用户线上实现的不同宽带方案。

5.2 xDSL的几种类型

ADSL（Asymmetric Digital Subscriber Line）：非对称数字用户线
HDSL（High speed DSL）：高速数字用户线
SDSL（Single-line DSL）：1对线的数字用户线
VDSL（Very high speed DSL）：甚高速数字用户线
DSL：ISDN用户线
RADSL（Rate-Adaptive DSL）：速率自适应DSL，是ADSL的一个子集，可自动调节线路速率

5.3 ADSL

1. ADSL的特点：

上行和下行带宽做成不对称的。
ADSL在用户线的两端各安装一个ADSL调制解调器。
我国目前采用的方案是**离散多音调**DMT（Discrete Multi-Tone）调制技术。这里的“多音调”就是“多载波”或者“多子信道”的意思。

2. ADSL的极限传输距离

ADSL的极限传输距离与数据率以及用户线的线径都有很大的关系（用户线越细，信号传输时的衰减就越大），而所能得到的最高数据传输速率与实际的用户线上的信噪比密切相关。
例如：0.5毫米线径的用户线，传输速率为1.5~2.0Mb/s时可传送5.5公里，但当传输速率提高到6.1Mb/s时，传输距离就缩短为3.7公里。如果把用户线的线径减小到0.4毫米，那么在6.1Mb/s的传输速率下就只能传送2.7公里。

3. ADSL的数据率

由于用户线的具体条件往往相差很大(距离、线径、受到相邻用户线的干扰程度都不同)，因此ADSL采用自适应调制技术使用户线能够传送尽可能高的数据率。
当ADSL启动时，用户线两端的ADSL调制解调器就测试可用的频率、各子信道收到的干扰情况，以及在每一个频率上测试信号的传输质量。
ADSL不能保证固定的数据率。对于质量很差的用户线甚至无法开通ADSL。
通常下行数据率在32Kb/s到6.4Mb/s之间，而上行数据率在32Kb/s到640Kb/s之间。

4. 第二代ADSL ADSL2(G.992.3和G.992.4) ADSL2+(G.992.5)

通过提高调制效率得到了**更高的数据率**。例如：ADSL2要求至少应支持下行8Mb/s、上行800Kb/s的速率。而ADSL2+则将频谱范围从1.1MHz扩展至2.2MHz，下行速率可达16Mb/s(最大传输速率可达25Mb/s)，而上行速率可达800Kb/s。
采用**无缝速率自适应技术SRA**（Seamless Rate Adaptation），可在运营中不中断通信和不产生误码的情况下，自适应地调整数据率。
改善了线路质量评测和故障定位功能，这对提高网络的运行维护水平具有非常重要的意义。

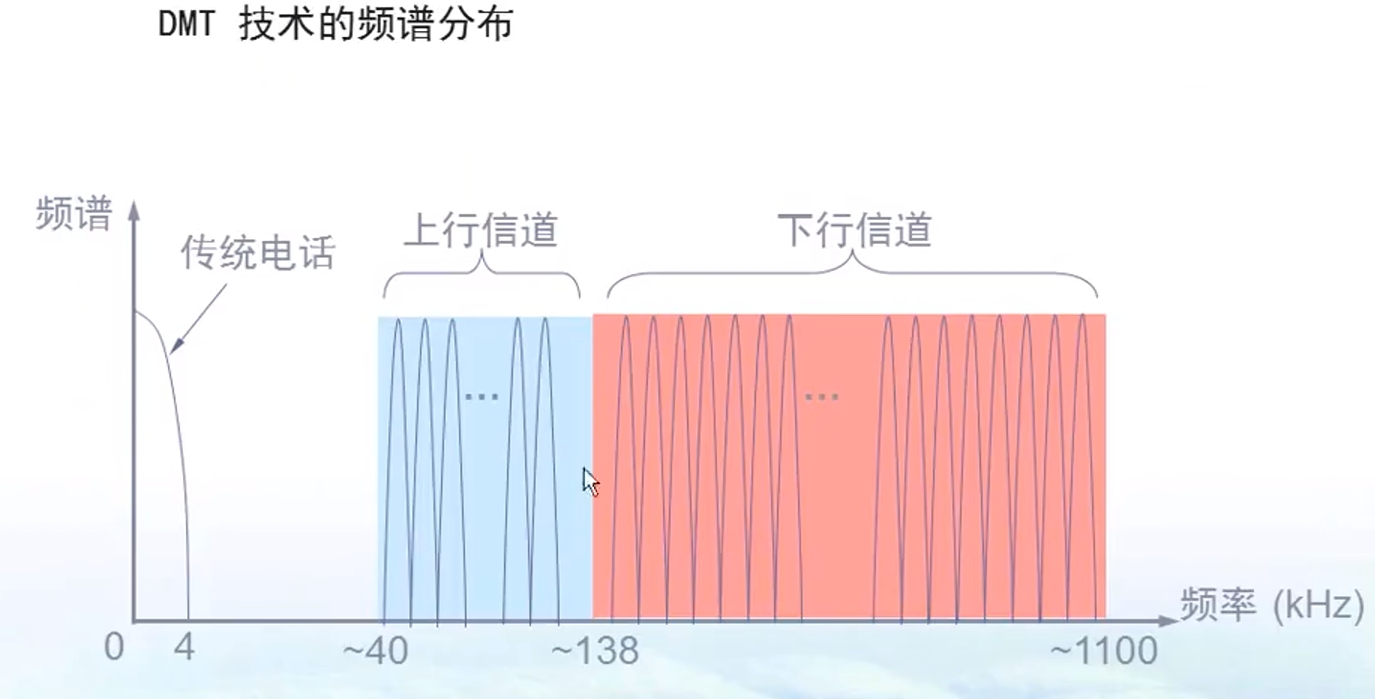

5.4 DMT技术

DMT调制技术采用频分复用的方法，把40kHz以上一直到1.1MHz的高端频谱划分为许多子信道，其中25个子信道用于上行信道，而249个子信道用于下行信道。

每个信道占据4kHz带宽，并使用不同的载波（即不同的音调）进行数字调制。这种做法相当于在一对用户线上使用许多小的调制解调器并行地传送数据。

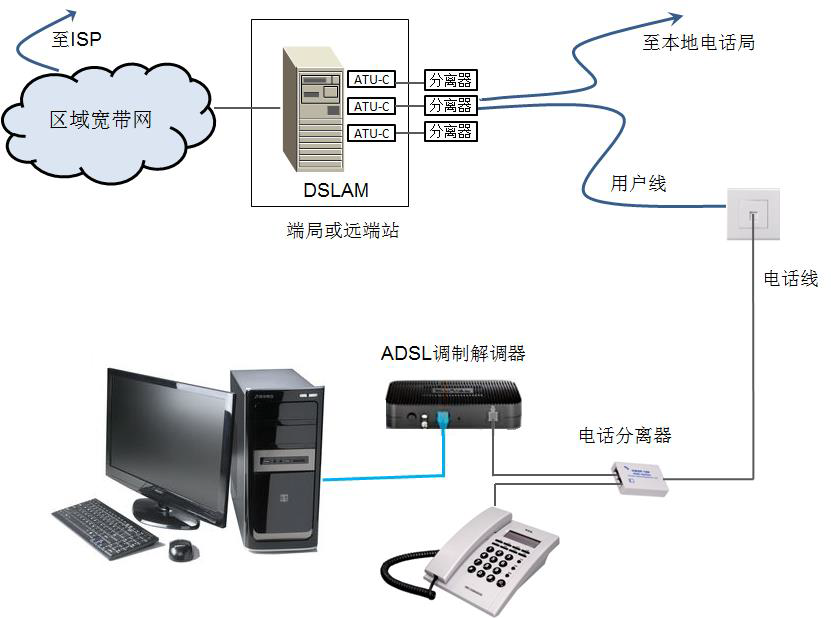

基于ADSL的接入网的组成

5.5 光纤同轴混合网HFC（Hybrid Fiber Coax）

HFC网是在目前覆盖面很广的有线电视网CATV的基础上开发的一种居民宽带接入网。

HFC网除可传送CATV外，还提供电话、数据和其他宽带交互型业务。

现有的CATV网是树形拓扑结构的同轴电缆网络，它采用**模拟信号的频分复用**对电视节目进行单向传输。而HFC网则需要对CATV网进行改造。

1. HFC的主要特点：

HFC网的主干线路采用光纤
- HFC网将原CATV网中的同轴电缆主干部分改换成光纤，并使用**模拟光纤技术**。
- 在模拟光纤中采用光的振幅调制AM，这比使用数字光纤更为经济。
- 模拟光纤从头端连接到光纤结点（fiber node），即光分配结点ODN（Optical Distribution Node）。
- 在光纤结点光信号被转换为电信号，在光纤结点以下就是同轴电缆。

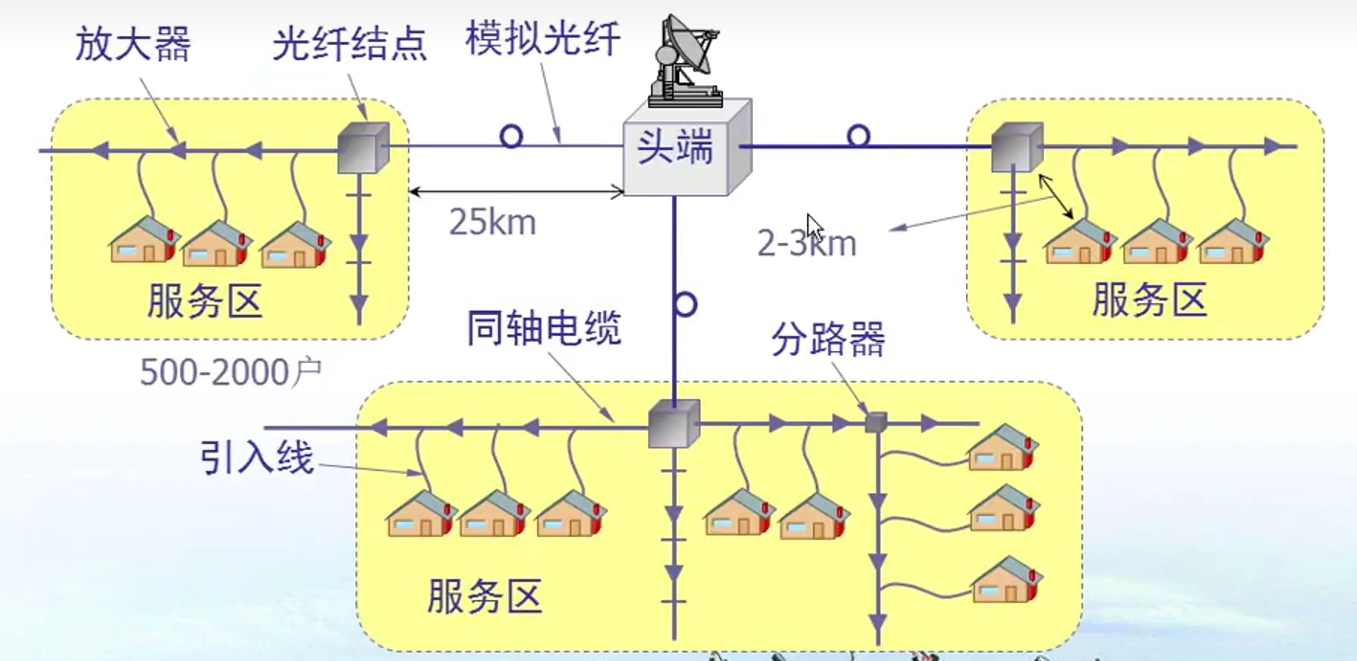

HFC网采用结点体系结构

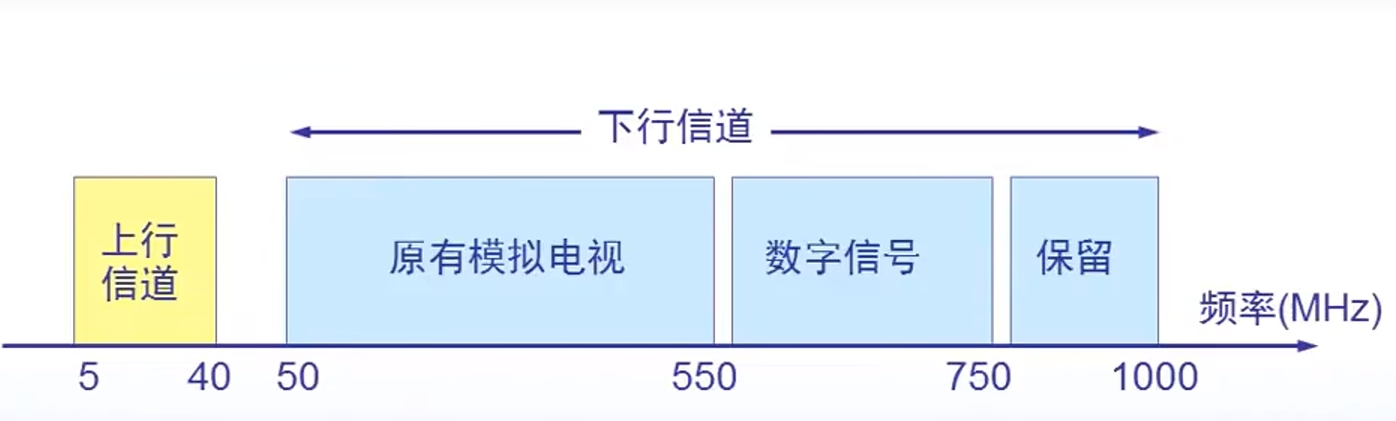

HFC网具有比CATV网更宽的频谱，且具有双向传输功能。

每个家庭要安装一个用户接口盒。用户接口盒UIB（User Interface Box）要提供三种连接，即：
- 使用同轴电缆连接到机顶盒（set-top box），然后再连接到用户的电视机。
- 使用双绞线连接到用户的电话机。
- 使用电缆调制解调器连接到用户的计算机。

电缆调制解调器（cable modem）：

电缆调制解调器时为HFC网而使用的调制解调器。
电缆调制解调器最大的特点就是传输速率高。其下行速率一般在3~10Mb/s之间，最高可达30Mb/s，而上行速率一般为0.2~2Mb/s，最高可达10Mb/s。
电缆调制解调器比普通电话线上使用的调制解调器要复杂的多，而且不是成对使用，而是只安装在用户端。
