关于单片机检测漏水电路设计-记录

叙述

这两周，尝试用单片机进行检测漏水的项目，整个过程也是遇到了很多坑，也正是因为此才明白了许多道理，即使最简单的硬件，要是学的不深，也会犯致命错误，本篇是做一个记录，以此为鉴，哎~说多了都是自己菜啊。

过程

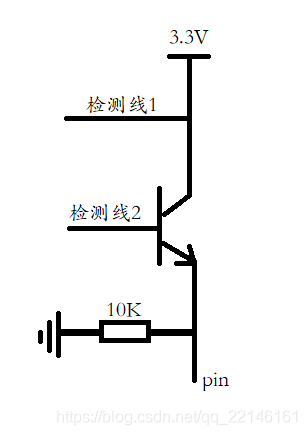

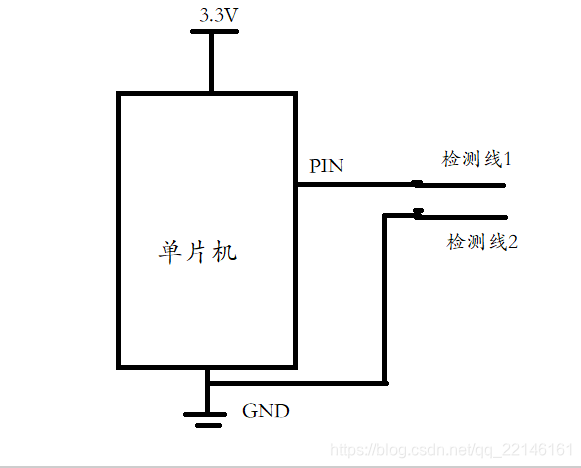

方式1：（1）使用单片机测量水部分，开始想的比较简单，单片机的引脚本身就能被拉高拉低，所以想直接通过地和单片机引脚来控制。但是后来发现有时为高，有时低，查过才知道因为单片机引脚问题（下边说明如何解决）。如下图所示，虽然画图有些灵魂。但是不妨碍理解。

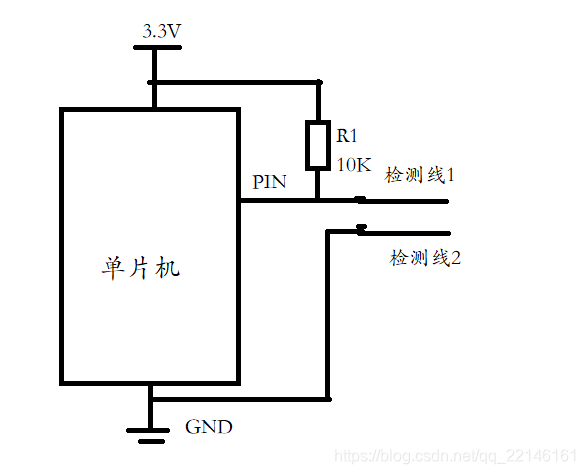

（2）增加了上拉电阻，解决这个问题后，以为就能够可以了，结果发现，竟然探测不了水，引脚无法被导通。但是探测线两端短接就能拉低，这说明水无法导通引脚，如下图所示，

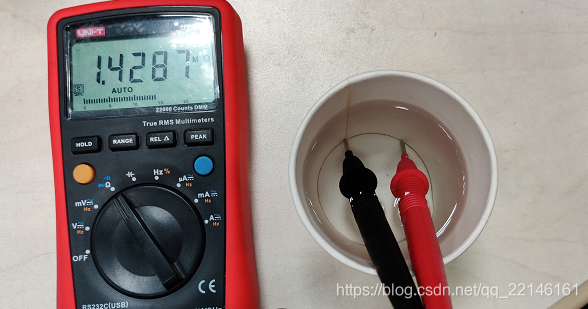

（3）这说明水的电阻太大了， 一用万用表测量，发下电阻上兆了（M），表笔扔在纸水杯一下午，发现竟然还一直变化，不过范围大约是1M~5M之间，可能会因为水质的不同，电阻会不同，如下图。

方式2：尝试过第一次失败后，想到用三极管，虽然后来这种方案成功了，但是这其中遇到了一个大坑，也是自己的知识所限造成的。
在这里要大声疾呼：三极管一定要学好啊！
使用三极管，加上外围电路，因为没有8550，所以用9013代替了，结果用洞洞板焊接好电路后，发现还是无法到检测水，自己就傻白缺地向上级报告，这个方案不太行，吃个饭的功夫，回来就打脸了，上级做了一个9013电路，直接可以了，直接打脸。

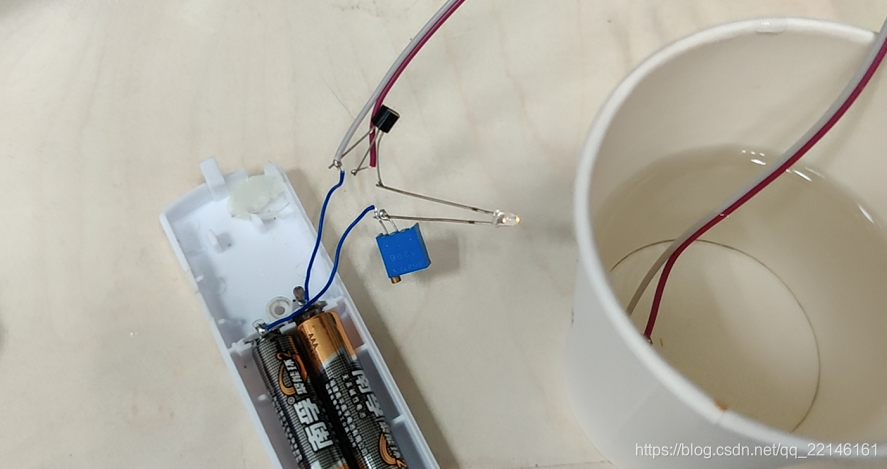

以下是电路实物图。

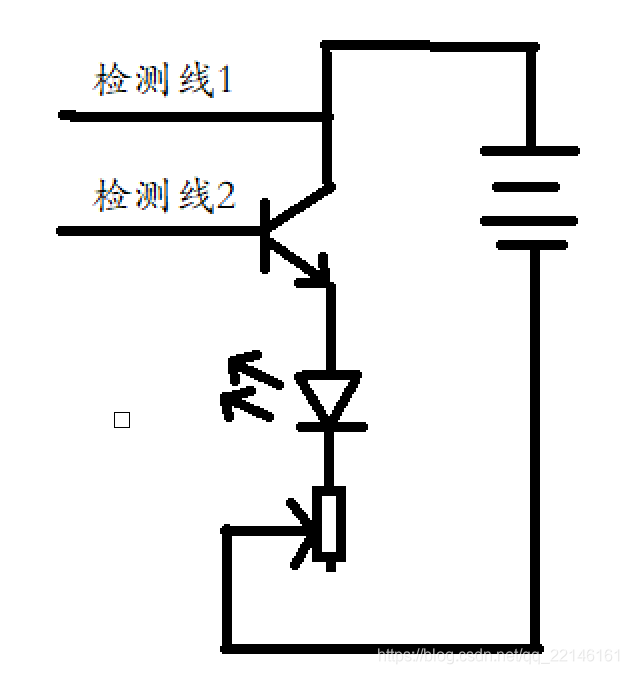

简单整理画了电路图，如下图，两节电池，一个三极管s9013，一个滑动电阻，一个灯，就组成了这个电路，嫌麻烦可以不要划懂电阻，这是最简单的测漏水测试电路了。

注意事项

使用起来，应该先了解原理，关于三极管网上讲的很多，使用应该注意以下事项：
1）弄明白使用三极管的基极，发射极和采集极。
2）了解三极管原理。

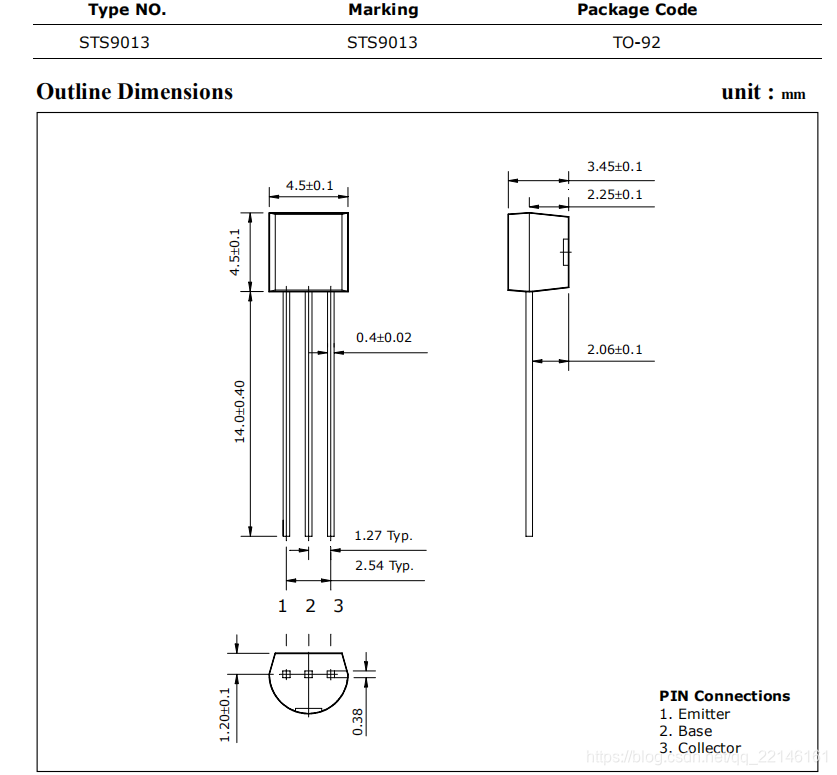

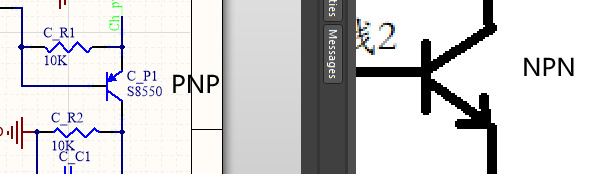

3）拿到三极管时要弄明白是PNP还是NPN的，在上图中是NPN，而8550是PNP不清除可以查查，如下图。它们使用方式和特性不太一样，在画图时，根据自己需要使用。

踩的坑

这里总结踩到坑，做个记录。
1）单片机悬空状态下，为高阻态。简单点来说，以STM32单片机为例，将其设置为输入，它读到的数据有时为0，有时为1，不确定的。解决方式是加一个上拉或者下拉电阻。
2）发射极（Emitter）与采集极(Collector)不要弄反，这是我本次实验是失败的原因，也是打脸的原因。

使用

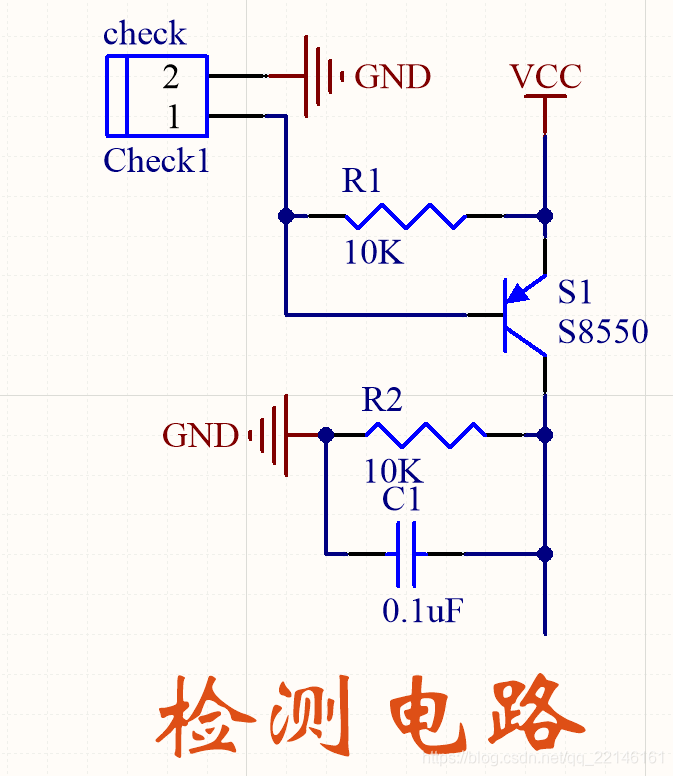

改造一下，可以用单片机来测漏水，电路图如下，以下作为一个参照。

总结

这次算是记录，限于自己的知识，以此为鉴。
