压缩机的 压缩比、内容积比、内压力比概念你不要搞混淆了

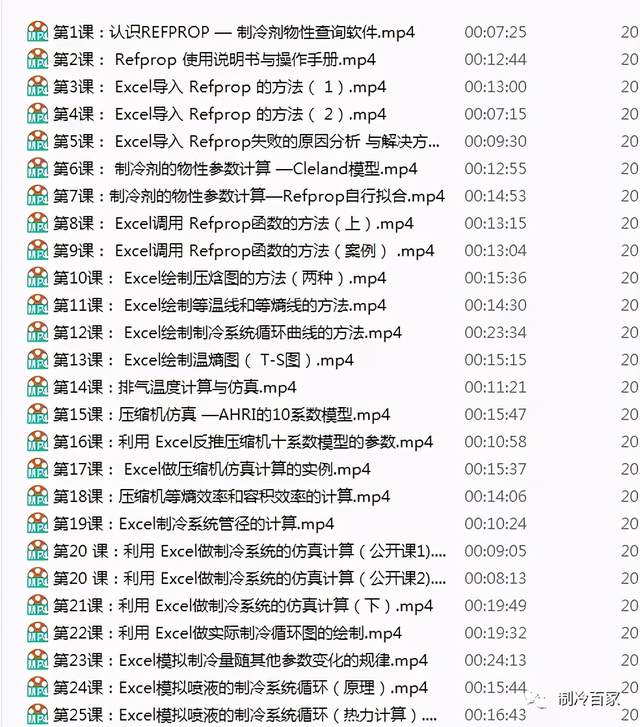

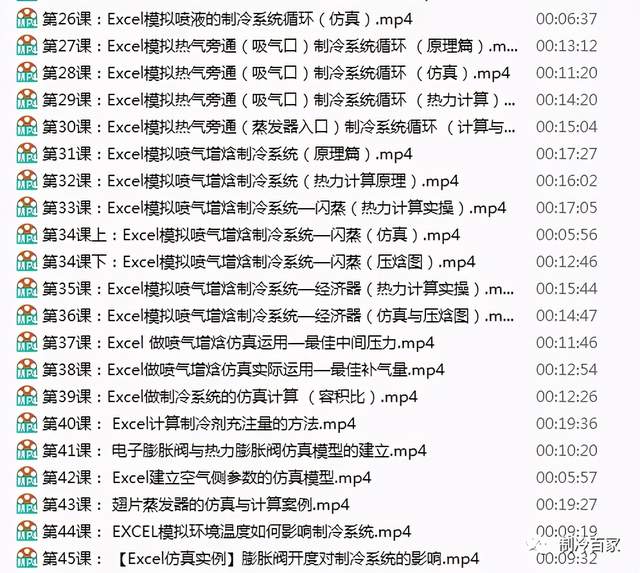

点击图片下载：《翅片式换热器设计与仿真课程资料》



制冷百家VIP群里刚刚有人在讨论关于压缩比、内容积比的问题，我们整理了一些相关的知识，供各位同行学习下。



一、压缩比（外压比），内容积比，内压比的概念



压缩比：（外压比）是制冷系统冷凝压力和蒸发压力的比值（即设计的冷凝温度与蒸发温度对应的压力）（均采用绝对压力）。压缩比是指绝对排气压力和绝对吸气压力的比值。比如排气绝对压力是20bar，吸气绝对压力是5bar，那么压缩比就是4。

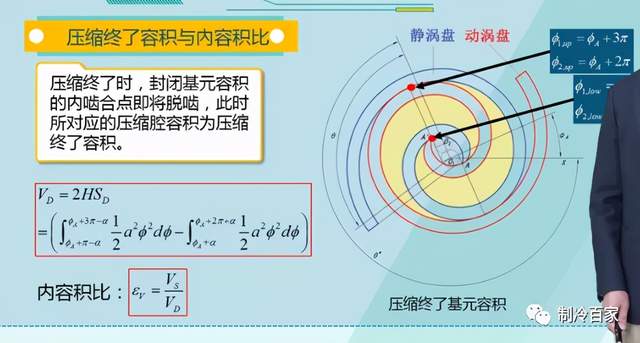

内容积比：是容积型压缩机等连续压缩机型压缩机的一个重要参数。排气容积是齿间容积与排气孔口相连通时的容积值，即压缩过程结束时的容积值；吸气容积为齿间容积与吸气孔口断开瞬间时的容积值，即吸气过程结束时的容积值。内容积比是机械结构确定下来的参数，即吸气容积与排气容积的比值。

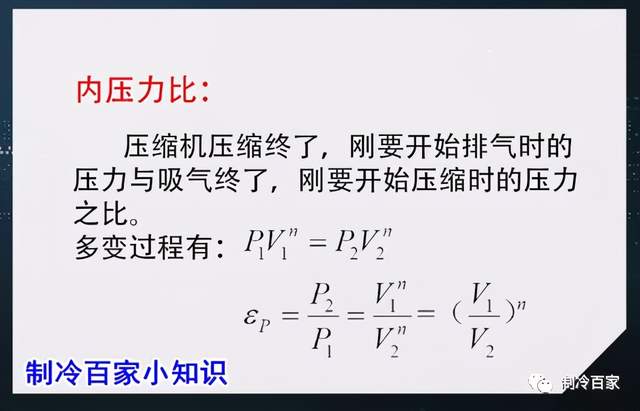

内压比：是制冷压缩机排气腔内的压力和吸气腔压力的比值，（即吸气终了和排气终了时汽缸内的压力）（均采用绝对压力）。
