muduo库学习之设计与实现02——Reactor的关键结构

东阳的学习笔记

本文讲 Reactor 最核心的事件分发机制，即将 IO multiplexing 拿到的 IO 事件分发给各个文件描述符（fd）的事件处理函数。

一、Channel class

Channel class 的功能有一点类似 Java NIO 的 SelectableChannel 和 Selection-Key的组合：

• 每个 Channel 对象自始自终只属于一个 EventLoop，因此每个 Channel 对象都只属于一个 IO 线程。
• 每个 Channel 对象自始自终只负责一个文件描述符的 IO 事件分发。
  • 它并不拥有这个 fd，也不会在析构的时候关闭这个 fd。
• Channel 会把不同的IO事件分发为不同的事件回调，而且回调使用 boost::function 表示，用户无须继承 Channel，Channel 并不是基类。
• muduo 的用户一般不会直接使用 Channel ，而是使用更上层的封装，如 TcpConnection。
• Channel 的成员函数都只能在 IO 线程调用，因此更新数据成员不用加锁。

下面是 Channel 的 public interface:

class EventLoop;

///
/// A selectable I/O channel.
///
/// This class doesn't own the file descriptor.
/// The file descriptor could be a socket,
/// an eventfd, a timerfd, or a signalfd
class Channel : boost::noncopyable
{
public:
typedef boost::function<void()> EventCallback;

Channel(EventLoop* loop, int fd);

void handleEvent();
void setReadCallback(const EventCallback& cb)
{ readCallback_ = cb; }
void setWriteCallback(const EventCallback& cb)
{ writeCallback_ = cb; }
void setErrorCallback(const EventCallback& cb)
{ errorCallback_ = cb; }

int fd() const { return fd_; }
int events() const { return events_; }
void set_revents(int revt) { revents_ = revt; }
bool isNoneEvent() const { return events_ == kNoneEvent; }

void enableReading() { events_ |= kReadEvent; update(); }
// void enableWriting() { events_ |= kWriteEvent; update(); }
// void disableWriting() { events_ &= ~kWriteEvent; update(); }
// void disableAll() { events_ = kNoneEvent; update(); }

// for Poller
int index() { return index_; }
void set_index(int idx) { index_ = idx; }

EventLoop* ownerLoop() { return loop_; }

1.1 Channel class 的数据成员

• events_：是它关心的IO事件，由用户设置
• revents_：目前活动的事件，由 EventLoop/Poller设置
• 这两个字段都是 bit pattern，他们的名字来自 poll(2) 的 struct pollfd
  它们的名字来自 poll(2)的struct pollfd

 private:
 void update();

 static const int kNoneEvent;
 static const int kReadEvent;
 static const int kWriteEvent;

 EventLoop* loop_;
 const int  fd_;
 int        events_;
 int        revents_;
 int        index_; // used by Poller.

 EventCallback readCallback_;
 EventCallback writeCallback_;
 EventCallback errorCallback_;
};

1.2 构造函数

• 注意到 Channel.h 没有包含任何 POSIX 头文件，因此 kReadEvent 和 kWriteEvent 等常量定义要放到 Channel.cc 文件中。

const int Channel::kNoneEvent = 0;
const int Channel::kReadEvent = POLLIN | POLLPRI;
const int Channel::kWriteEvent = POLLOUT;

Channel::Channel(EventLoop* loop, int fdArg)
 : loop_(loop),
   fd_(fdArg),
   events_(0),
   revents_(0),
   index_(-1)
{
}

1.3 update

• Channel::update() 会调用 EventLoop::updateChannel()，后者会转而调用 POller::updateChannel。

void Channel::update()
{
 loop_->updateChannel(this);
}

1.4 handleEvent

Channel::handleEvent()是Channel的核心，它由 EventLoop::loop()调用，它的功能是根据 revents_ 的值分别调用不同的用户回调。

void Channel::handleEvent()
{
 if (revents_ & POLLNVAL) {
   LOG_WARN << "Channel::handle_event() POLLNVAL";
 }

 if (revents_ & (POLLERR | POLLNVAL)) {
   if (errorCallback_) errorCallback_();
 }
 if (revents_ & (POLLIN | POLLPRI | POLLRDHUP)) {
   if (readCallback_) readCallback_();
 }
 if (revents_ & POLLOUT) {
   if (writeCallback_) writeCallback_();
 }
}

二、Poller class

• Poller class 是 IO multiplexing 的封装。
• 它现在是个具体类，而在 muduo 中是个抽象基类，因为 muduo 同时支持 poll 和 epoll
• Poller 是 EventLoop的间接成员。只供其 owner EventLoop 在 IO 线程调用，因此无须加锁。
• 其生命期与 EventLoop 相等。
• Poller 并不拥有 Channel，Channel 在析构之前必须自己 unsigister （EventLoop::removeChannel()），避免空悬指针。

下面是 Poll class 的 interface：

• Poller.h 并没有 include <poll.h>，而是自己前向声明了 struct pollfd，这并不妨碍我们定义 vector 成员。
• Poller 供 EventLoop 调用的函数有两个，poll() 和 updateChannel()，Poller::poll() 不会在每次调用 poll(2) 之前临时构造 pollfd 数组，而是把它缓存起来（pollfds_）。

struct pollfd;

namespace muduo
{

class Channel;

///
/// IO Multiplexing with poll(2).
///
/// This class doesn't own the Channel objects.
class Poller : boost::noncopyable
{
public:
typedef std::vector<Channel*> ChannelList;

Poller(EventLoop* loop);
~Poller();

/// Polls the I/O events.
/// Must be called in the loop thread.
Timestamp poll(int timeoutMs, ChannelList* activeChannels);

/// Changes the interested I/O events.
/// Must be called in the loop thread.
void updateChannel(Channel* channel);

void assertInLoopThread() { ownerLoop_->assertInLoopThread(); }

Q：缓存 pollfd 数组会有什么问题吗？

2.1 Poller class 的数据成员

ChannelMap：从 fd 到 Channel* 的映射

private:
 void fillActiveChannels(int numEvents,
                         ChannelList* activeChannels) const;

 typedef std::vector<struct pollfd> PollFdList;
 typedef std::map<int, Channel*> ChannelMap;

 EventLoop* ownerLoop_;
 PollFdList pollfds_;
 ChannelMap channels_;
};

2.2 构造/析构函数

Poller的构造函数和析构函数都很简单，因其成员都是标准库容器。

 Poller::Poller(EventLoop* loop)
 : ownerLoop_(loop)
{
}

Poller::~Poller()
{
}

2.3 Poller::poll()

• Poller::poll()是Poller的核心功能。它调用 poll(2)获得当前活动的IO事件，然后填入调用方传入的 activeChannels，并返回 poll(2) return 的时刻
• 直接将 vector pollfds_ 作为参数传给 poll(2)。因为 C++ 标准保证 std::vector 的元素排列跟数组一样。
• &4中的 &*pollfds_.begin() 是获得元素的首地址，这个表达式的类型为 pollfds_*，符合poll(2)的要求（C++11中可写为 pollfds_.data()，g++4.4 的 STL 也支持这种写法。）

Timestamp Poller::poll(int timeoutMs, ChannelList* activeChannels)
{
 // XXX pollfds_ shouldn't change
 int numEvents = ::poll(&*pollfds_.begin(), pollfds_.size(), timeoutMs);
 Timestamp now(Timestamp::now());
 if (numEvents > 0) {
   LOG_TRACE << numEvents << " events happended";
   fillActiveChannels(numEvents, activeChannels);
 } else if (numEvents == 0) {
   LOG_TRACE << " nothing happended";
 } else {
   LOG_SYSERR << "Poller::poll()";
 }
 return now;
}

2.4 fillActiveChannels

fillActiveChannels()遍历 pollfds_，找出有活动事件的 fd，把它对应的 Channel 填入 activeChannels。这个函数的复杂度是O(N)，其中 N 是 pollfds_的长度，即文件描述符数目。

• 为了提前结束循环，每找到一个活动 fd 就递减 numEvents。
• 当 numEvents == 0 时，表示活动 fd 都找完了，不必做无用功。
• 当前活动事件 revents 会保存在 Channel 中，供Channel::handleEvent()使用。

注意：不能一边遍历 pollfds_，一边调用Channel::handleEvent()，因为：

• 其一、后者会添加/删除Channel，在遍历期间增删元素是很危险的
• 其二、简化 Poller 的职责，它只负责 IO multiplexing，不负责事件分发
• 其三、便于将来替换为其他更高效的 IO multiplexing 机制，如 epoll(4)。

void Poller::fillActiveChannels(int numEvents,
                               ChannelList* activeChannels) const
{
 for (PollFdList::const_iterator pfd = pollfds_.begin();
     pfd != pollfds_.end() && numEvents > 0; ++pfd)
 {
   if (pfd->revents > 0)
   {
     --numEvents;
     ChannelMap::const_iterator ch = channels_.find(pfd->fd);
     assert(ch != channels_.end());
     Channel* channel = ch->second;
     assert(channel->fd() == pfd->fd);
     channel->set_revents(pfd->revents);
     // pfd->revents = 0;
     activeChannels->push_back(channel);
   }
 }
}

2.5 Poller::updateChannel()

• 负责维护和更新 pollfds_ 数组（将传入的Channel 更新到 pollfds_ 数组中）
• 添加新 Channel 的复杂度是O(logN)，更新已有的 Channel 的复杂度是 O(1)，因为 Channel 记住了自己在 pollfds_ 数组中的下标，因此可以快速定位。
• 这里用了大量的 assert 来检查 invariant。
• 倒数第四行：如果某个 Channel 暂时不关心任何事件，就把 pollfd.fd 设为 -1 ，让 poll(2) 忽略此项（&90）。这里不能将其设为 0：
  • 因为这样无法屏蔽 POLLERR 事件
  • 改进的做法是把 pollfd,fd 设为 Channel->fd()的相反数减一，这样可以进一步检查 invariant。

void Poller::updateChannel(Channel* channel)
{
 assertInLoopThread();        // 只能运行在 IO 线程内
 LOG_TRACE << "fd = " << channel->fd() << " events = " << channel->events();
 if (channel->index() < 0) {
   // a new one, add to pollfds_
   assert(channels_.find(channel->fd()) == channels_.end());
   struct pollfd pfd;
   pfd.fd = channel->fd();                              // 文件描述符
   pfd.events = static_cast<short>(channel->events());  // 对文件描述符fd上感兴趣的事件
   pfd.revents = 0;                                     // 当前实际发生的事情
   pollfds_.push_back(pfd);
   int idx = static_cast<int>(pollfds_.size())-1;
   channel->set_index(idx);
   channels_[pfd.fd] = channel;
 } else {
   // update existing one
   assert(channels_.find(channel->fd()) != channels_.end());
   assert(channels_[channel->fd()] == channel);
   int idx = channel->index();
   assert(0 <= idx && idx < static_cast<int>(pollfds_.size()));
   struct pollfd& pfd = pollfds_[idx];
   assert(pfd.fd == channel->fd() || pfd.fd == -1);
   pfd.events = static_cast<short>(channel->events());
   pfd.revents = 0;
   if (channel->isNoneEvent()) {
     // ignore this pollfd
     pfd.fd = -1;
   }
 }
}

三、 EventLoop的改动

• 新增了 quit() 成员函数，还加了几个数据成员，并在构造函数里初始化他们。
• 注意：EventLoop 通过 scoped_ptr 来间接持有 Poller。（因此 EventLoop.h中不必包含 Poller.h，只需前向声明 Poller class）。
  为此，EventLoop 的析构函数必须在 EventLoop.cc 中显示定义。

  void abortNotInLoopThread();

+ typedef std::vector<Channel*> ChannelList;

+ bool looping_; /* atomic */
+ bool quit_; /* atomic */
+ const pid_t threadId_;
+ boost::scoped_ptr<Poller> poller_;
+ ChannelList activeChannels_;
};

3.1 EventLoop::loop()

• 有了真正的工作内容：调用 Poller::poll() 获得当前活动事件的 Channel 列表，然后依次调用每个 Channel 的 handleEvent() 函数。

void EventLoop::loop()
{
 assert(!looping_);
 assertInLoopThread();
 looping_ = true;
+ quit_ = false;

+  while (!quit_)    // 当quit_为true时退出
+ {
+  activeChannels_.clear();
+   poller_->poll(kPollTimeMs, &activeChannels_);    // 获取活动事件
+  for (ChannelList::iterator it = activeChannels_.begin();
+       it != activeChannels_.end(); ++it)
+   {
+    (*it)->handleEvent();
+ }
+ }

 LOG_TRACE << "EventLoop " << this << " stop looping";
 looping_ = false;
}

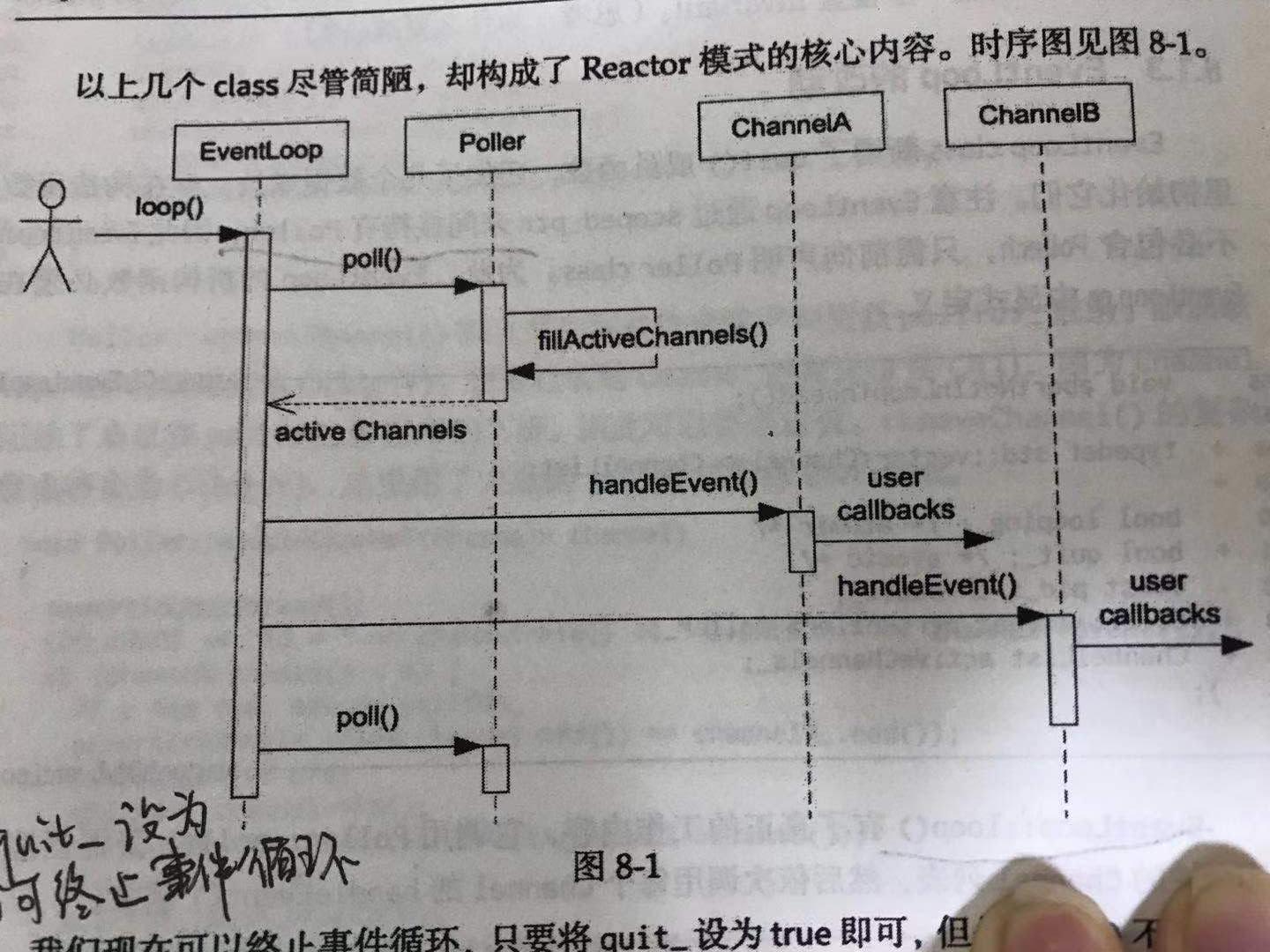

以上的几个 Class 尽管简陋，却构成了 Reactor 模式的核心内容。时序图如下：

3.2 EventLoop::quit()

终止事件循环，只要将 quit_ 设为 true即可，但是 quit() 不是立刻发生的。

• 它会在 EventLoop::loop() 下一次检查 while (!quit_)的时候起效（3.1 loop() 中）
• 如果在非当前IO线程调用 quit()，延迟可以长达数杪(将来我们可以唤醒EventLoop以缩小延迟)
• 但是 quit() 不是中断或 signal ，而是设标志，如果 loop() 正阻塞在某个调用中，qiut()不会立刻生效。

 void EventLoop::quit()
 {
 	qiut_ = true;
    // wakeup()
 }

3.3 EventLoop::updateChannel()

更新 Channel 列表， 调用 Poller::updateChannel

 void EventLoop::updateChannel(Channel* channel)
{
 assert(channel->ownerLoop() == this);
 assertInLoopThread();
 poller_->updateChannel(channel);
}
