51单片机学习笔记【五】——1602液晶屏

一.1602液晶屏基础

1.LCD1602简介

• 1602液晶也叫1602字符型液晶，它是一种专门用来显示字母、数字、符号的点阵型液晶模块。它是由若干个5x7或者5x11的点阵字符位组成，每个点阵字符位都可以用显示一个字符，每位之间有一个点距的间隔，每行之间也有间隔，起到了字符间距和行间距的作用，正因为如此，所以它不能很好的显示图片。本次使用型号为SMC1602A LCM的液晶屏。

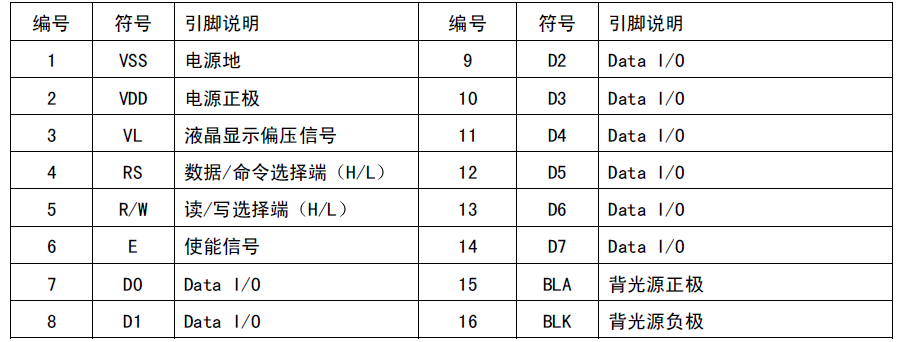

2.LCD1602接口信号说明

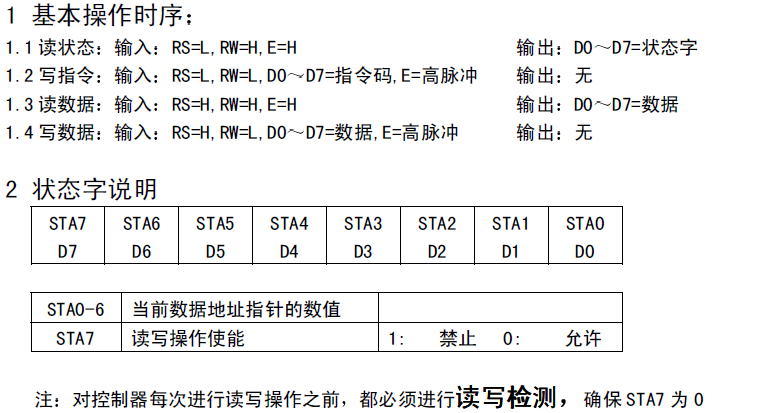

3.控制接口说明

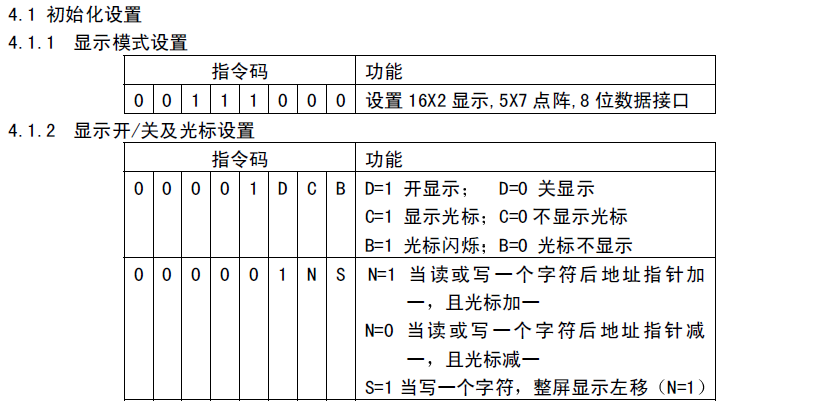

4.指令说明

初始化过程

• 第一步：写指令38H，显示模式设置；
• 第二步：写指令08H，显示关闭；
• 第三步；写指令01H，显示清屏；
• 第四步：写指令06H，显示光标移动设置；
• 第五步：写指令0CH，显示光标开及光标设置

二.实验例程

1.电路原理图<
