第一章：2030.5、CSIP、Rule21简介 and 本项目内容介绍
 第二章：IEEE2030.5官网相关资料介绍
 第三章：IEEE2030.5文档
第四章：Common Smart Inverter Profile

List item
2030.5
CSIP
Rule21
SunSpecCSIPConformanceTestProceduresV1.2
SunSpec: https://sunspec.org/

编者注：本系列文章为编者开发过程的经验，如有错误欢迎提醒指正，谢谢。不构成权威指导！专栏暂时停更，内容已经隐藏

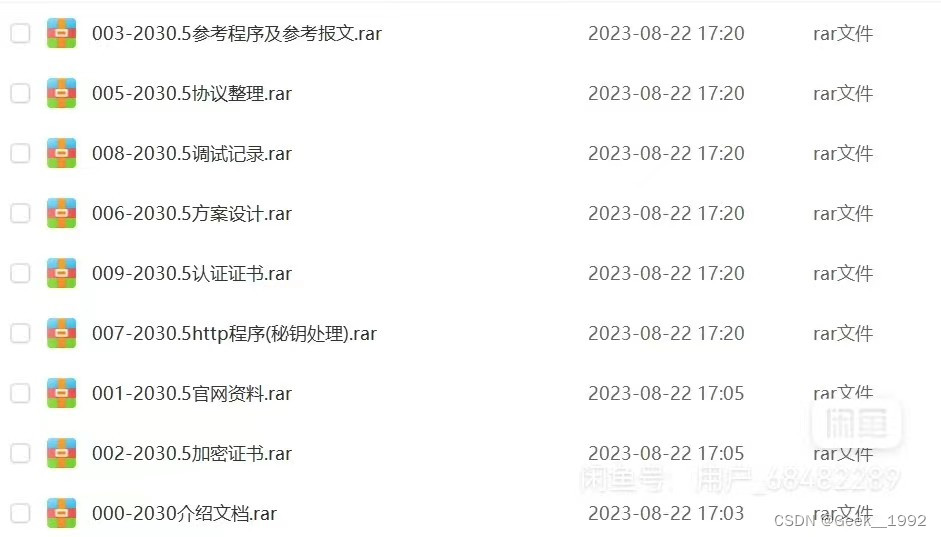

咸鱼搜索2030.5
在这里插入图片描述

2030.5

在IEEE 2030.5开发之前，ZigBee联盟于2007年12月批准了ZigBee Smart Energy 1.0（SEP 1.0）规范作为最终规范。自那时以来，它已进行了更新和扩展，包括多个版本，包括2012年11月的1.1b。最初的应用集中在智能电网与家庭局域网内的家用电器和其他能耗设备的通信上。
该标准是由能源供应生态系统中的许多利益相关者开发的，包括智能电表，电器，可编程恒温器和家庭中其他设备的制造商，公用事业，能源服务提供商以及世界各地的政府和标准组织。该标准的制定工作始于2008年，并于2013年正式成为IEEE标准，并被采纳为IEEE 2030.5-2013。 SEP 2在2009年被美国国家标准技术研究院（NIST）选为家庭能源管理设备的标准。
在IEEE 2030.5（当时称为SEP 2.0）的开发与被采纳为IEEE标准之间，由HomePlug电力线联盟，Wi-Fi联盟和ZigBee联盟组成了SEP 2互操作性联盟（称为CSEP）。
逆变器满足IEEE2030.5/Common Smart Inverter Profile 应用协议标准要求，可以与满足IEEE2030.5协议的北美电力公司服务器进行互联互通，实现即插即用，远程调度和数据监测等功能，标志着分布式发电系统正式步入智能电网，万物互联的时代。

编者注：对此章节笔者不作过多描述，网上有许多对此翻译的内容。读者可以自行搜索查阅。

CSIP

CSIP全称

Common Smart Inverter Profile：公共智能逆变器概述。这部分主要针对的事接入公共事业的智能逆变器指导概述，仍然遵循2030.5标准，并且在此标准中摘录公共智能逆变器所涉及的部分。

CSIP 简介

本指南旨在帮助制造商、分布式能源(DER)运营商、系统集成商和DER聚合商实施IEEE 2030.5通用智能逆变器概述(CSIP)实施指南。CSIP已经开发了一个Rule规则21智能逆变器过程的副产物，为逆变器通信创建共同的通讯配置文件,可以依靠由各方维护“即插即用”通信级别之间的互操作性(带外调试之外)，在加州IOU和第三方智能逆变器之间或系统操作/服务提供商管理这些逆变器。Rule21智能逆变器会议将智能逆变器的功能和实现分为三个逐步的阶段:第一阶段，包括与加州投资者所有的公用事业公司(IOU)的分配系统互联时，逆变器必须支持的自动功能和相关设置；第二阶段，它规定了IOUs和DER聚合器、DER管理系统和DERs自身之间的通信；第三阶段，详细说明了用于监控和其他必要用途的第二阶段通信的使用情况。这个实现指南是第二阶段的一个必需的结果，它规定IEEE 2030.5作为规则21智能逆变器通信的默认协议。该指南，以及IEEE 2030.5规范，也打算用于开发一个IEEE 2030.5客户一致性测试计划和认证程序，这是在加利福尼亚州所要求的。
虽然2030.5配置文件的推动力和范围是为了满足加州IOU对通信的需求，但这个配置文件实现了广泛适用的用例，使CSIP成为通用的，并可能适用于加州以外的其他监管管辖区。考虑到这一点，加州规则21的具体术语在整个文件中通用。此外,重要的是要注意,虽然本指南打算描述Rule21和IEEE 2030.5的全套DER客户需求,实际实现的细节和需求预计将来自公共事业互连关税(例如,Rule21),公共事业手册、合同或其他监管机构或项目相关工具。如果是这样的话，本指南中会详细说明。

编者注：后续文章会对CSIP进行深入探讨：传送门

Rule21

背景

光伏逆变器与储能变流器需要满足IEEE 1547 和 IEEE 1547.1的并网标准，而现行的IEEE1547标准是2003版，现行IEEE1547.1还是2005版。尽管两份标准分别在2014年和2015年发布过补充标准，但是随着加州、夏威夷等新能源装机容量日益增长，相关电力监管部门发现，老旧的并网标准已经满足不了其电网的运行需求。

Rule21是什么

加州公共事业委员会(CPUC)于2011年组建了智能逆变器工作小组(SIWG)，针对下一版的IEEE 1547和 IEEE 1547.1标准的更新工作也在同步进行中。智能逆变器工作小组提出了加州并网法规Rule21更新的3个阶段要求。

第一阶段：强制要求并网逆变器具备7个并网支撑功能，并于2017年9月强制生效，使用UL1741 SA作为评估标准。

第二阶段：增加通讯协议一致性要求，默认IEEE 2030.5通讯协议标准。

第三阶段：增加额外的8个高级功能要求，使用UL1741 SA和加州E5000 和 E5036决议进行评估。

只有经过NRTL第三方认证机构评估过的智能逆变器，才可以在加州能源委员会(CEC)官方网站上列名。

Proposed schedule:

July 11 (1-2pm)
August 1 (11am – 12pm)
August 21 (1-2pm)
September 12 (1-2pm)
October 3 (1-2pm)

编者注：后续文章会对Rule21进行深入探讨：传送门

第三方机构

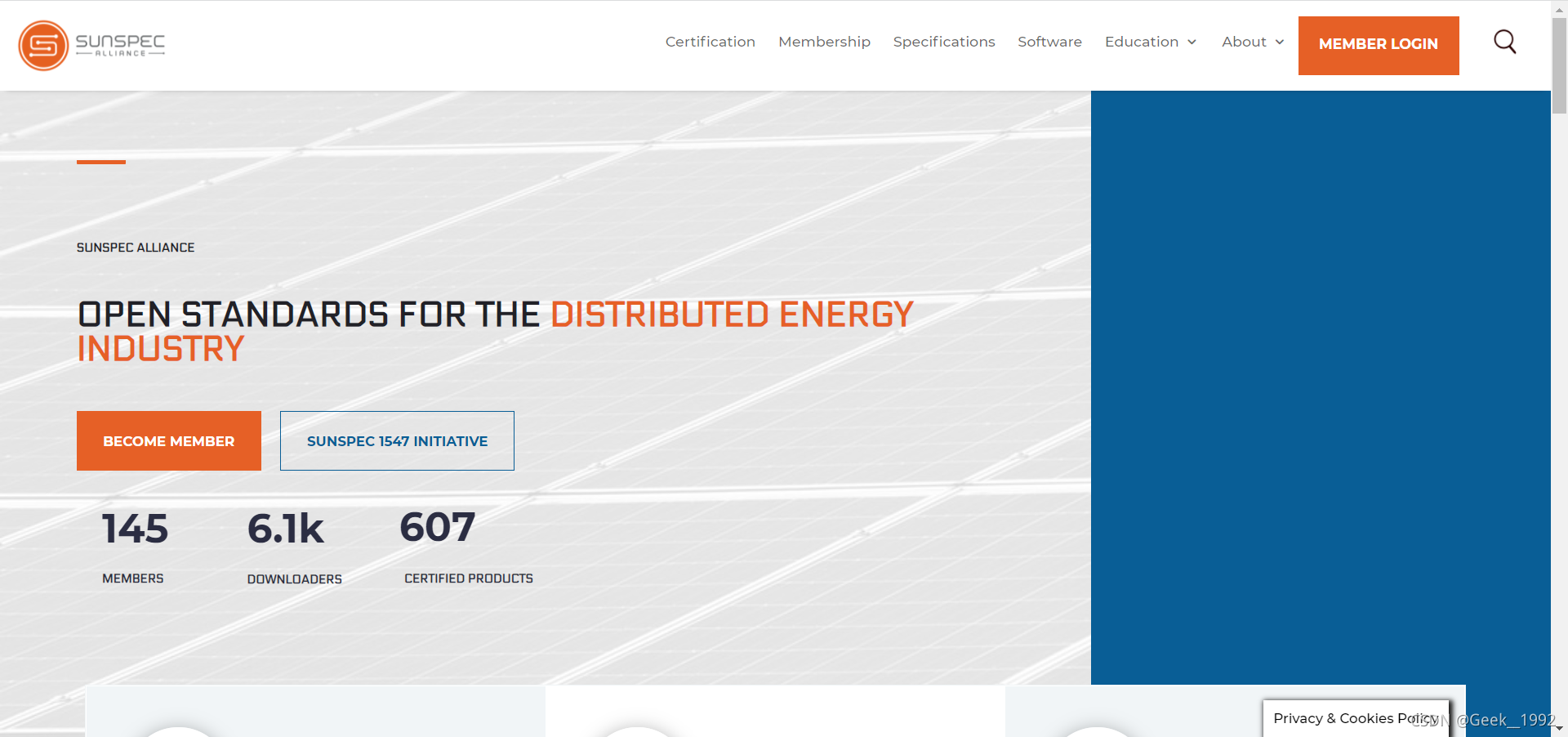

SUNSPEC ALLIANCE：SUNSPEC联盟，该组织提供分布式能源行业的开放标准。
在这里插入图片描述

想要推动分布式能源行业标准的公司和个人应加入 SunSpec 联盟。我们的目标是通过使 SunSpec 联盟成员能够利用自动化、互操作性、规模经济和全面参与智能电网的优势来加速可再生能源经济的增长。
SunSpec 认证计划采用整体方法进行合规性测试、安全性以及结果和质量控制的交流。
SunSpec 标准支持组件和系统的互操作性，与全球不同的公用电网和微电网兼容，并支持将分布式能源建立为金融资产类别。

SunSpec Certified™ 计划旨在通过建立客观标准来验证 SunSpec 成员公司产品的通信接口的合规性，从而使购买者对 SunSpec 成员产品解决方案充满信心。

SunSpec Certified™ 计划历经 10 年开发事实上的标准，使太阳能光伏和储能系统能够与系统组件、软件应用程序、金融系统和智能电网透明地互操作，最终达到了顶峰。该计划提供符合国际和国家协议的 DER 互操作性、数据通信和网络安全功能标准，以加速行业增长、降低成本并增强客户信心。

SunSpec Certified™ 计划及其授权测试实验室和公钥基础设施 (PKI) 合作伙伴解决的初始 DER 通信合规性计划包括电气和电子工程师协会标准 (IEEE) 2030.5™/通用智能逆变器规范 (CSIP)，默认通信加州规则 21 和 SunSpec 快速关机通信信号的标准，这是实现符合 2017 年国家电气规范® 光伏危害控制要求的事实标准。 SunSpec Modbus 接口（SunSpec 已根据较早的 SunSpec 认证计划对其进行了认证）将很快添加到组合中。

SunSpec Certified™ 计划采用整体方法进行合规性测试、安全性以及结果和质量控制的交流。

申请认证
查找认证产品

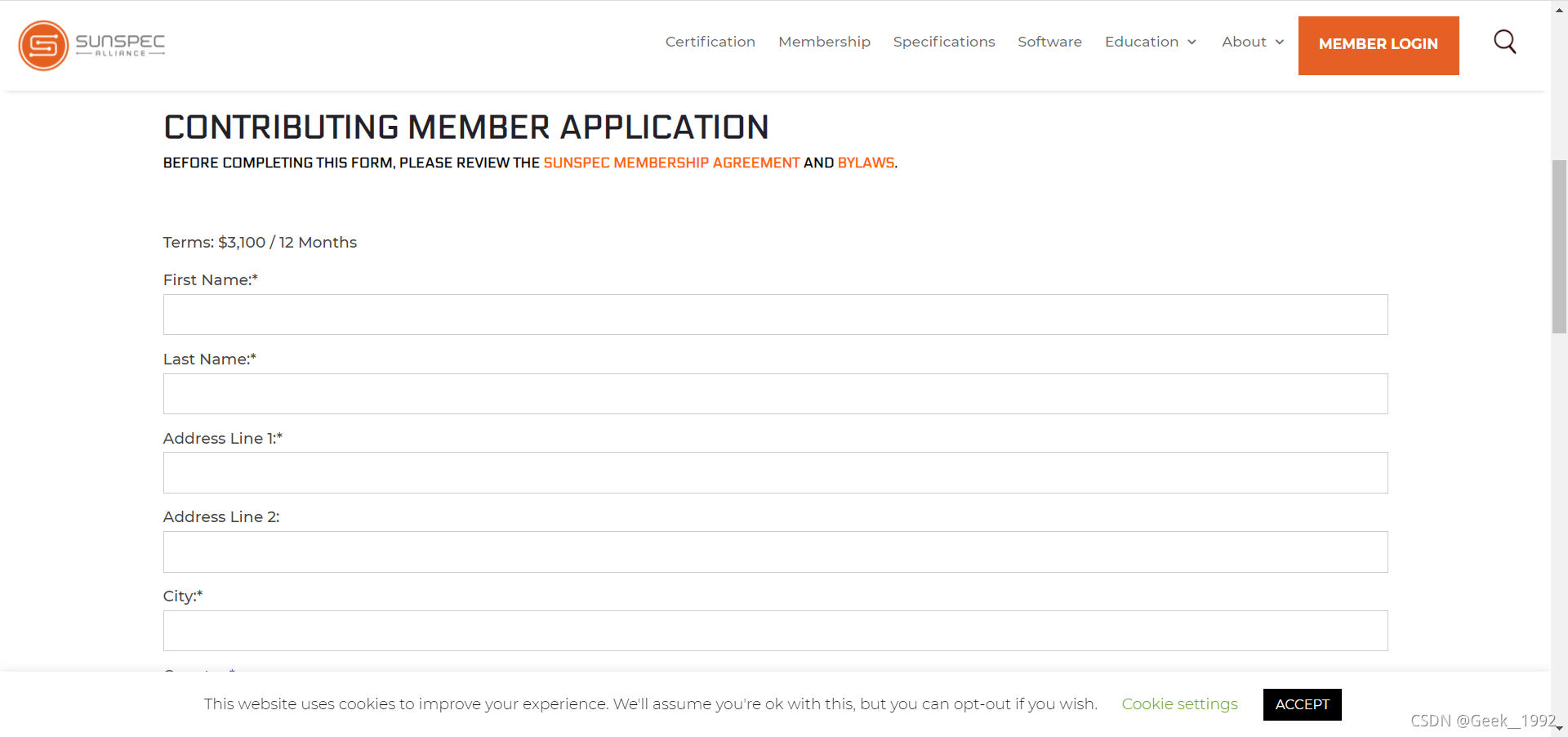

从上面介绍可以看出 SUNSPEC联盟提供认证测试服务，并且是会员制。会提供测试标准和测试软件，认证测试授权给符合标准的第三方实验室。成为会员的方法也十分简单，只需要在官网填写申请，然后等审核通过的邮件，根据邮件缴会员费即可成为会员。如果审核不通过的话也会邮件通知资料更改重新提交审核。

在这里插入图片描述

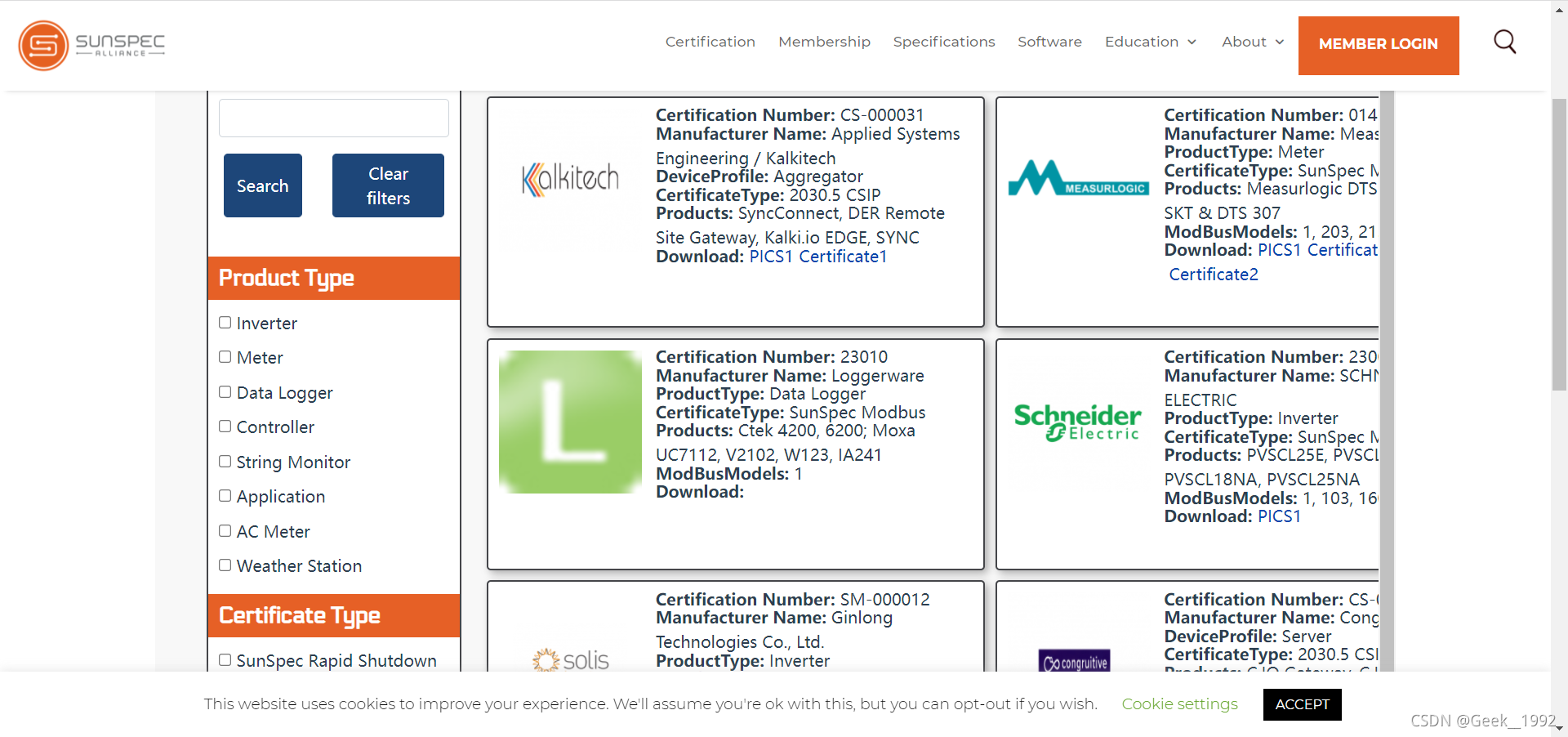

在该网站上还能够查看其他厂商的认证证书列名。查看方式为：点击Certification，进入查看再点击VIEW CERTIFIED PRODUCTS。

SunSpec Certified™ 标志代表了一个由 SunSpec 测试和批准的产品组成的生态系统。通过根据 SunSpec 标准认证您的产品，它将在包含领先制造商的 500 多种产品的公共数据库中出现，从而使安装人员、电网运营商和监管机构可以轻松识别。
在这里插入图片描述
如上图所示：左侧可以搜索设备类型，关键字搜索可以对公司名称进行匹配，可以关注目标公司的认证列名情况。

编者注：申请账号登录后就能够下载资料，后续会详细讲解获取方式，传送门。

测试标准

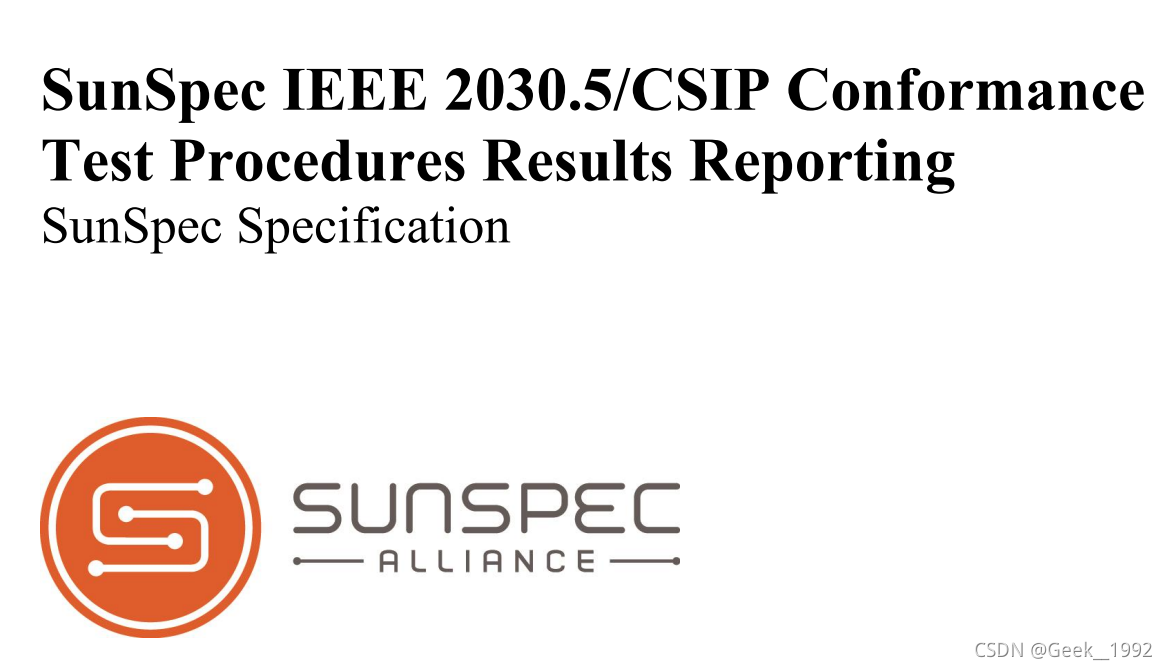

SunSpecCSIPConformanceTestProceduresV1.2
申请成为SunSpec联盟的会员后，在还没通过审核之前就能够从官网下载资料，测试标准可以从SunSpec官网网站下载。
在这里插入图片描述

编者注：后续会详细讲解测试内容，传送门。

项目内容介绍

项目背景

其他国家和地区的安规标准要求还仅限定在人身安全范畴内，美国的安规标准一直是直接引用并网标准。新版并网标准的生效，意味着只有同时满足安规，并网，通讯要求，才能进入美国市场实现并网，这无疑又进一步提升了进入美国市场的门槛。
有挑战也迎来新机遇，随着美国新政府上台，光伏投资税费补贴延迟退坡，光伏储能系统需求节节攀升，加上逆变器的关税保障相比光伏组件要低很多，中国逆变器厂商的美国市场未来发展潜力还是非常看好。
编者在完成2030.5认证后，将个人经验进行整理以专栏的形式呈现给有需要的人。

主要内容

2030.5官网资料
2030.5认证流程
2030.5加密证书
2030.5参考程序
2030.5参考报文
2030.5协议整理
2030.5方案设计
2030.5软件实现
2030.5调试记录

下图是认证证书的展示：
在这里插入图片描述

总结

本文所描述的2030.5、CSIP、Rule21都是用于智能逆变器标准规范，使用范围是户用储逆变器、光伏逆变器。笔者就自身经验将分享一个完整的IEEE2030.5协议开发调试以及逆变器接收调度响应方案的开发调试全过程，同时分享IEEE2030.5协议认证全过程。
