起因

作为一个万年思科党，在现阶段基础设施国产化的大趋势下，仍然死抱着国外设备不放是不行的。作为一个好的运维，应当随风而动，不可逆流而行，开历史的倒车。

所以弄了一个H3C的WA2620-AGN，准备进行前期的学习，在战争中学习战争，努力提高姿势水平。

动手

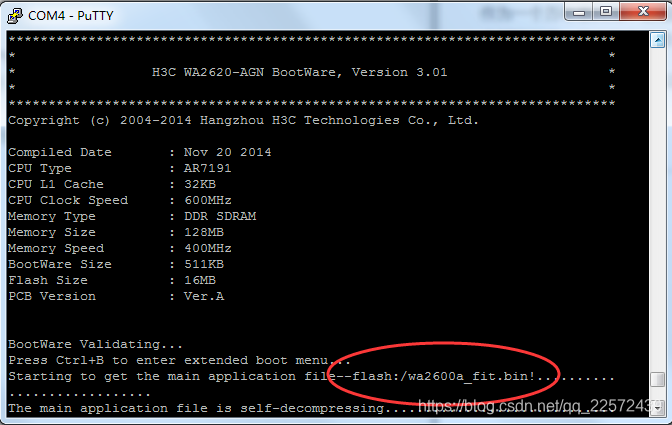

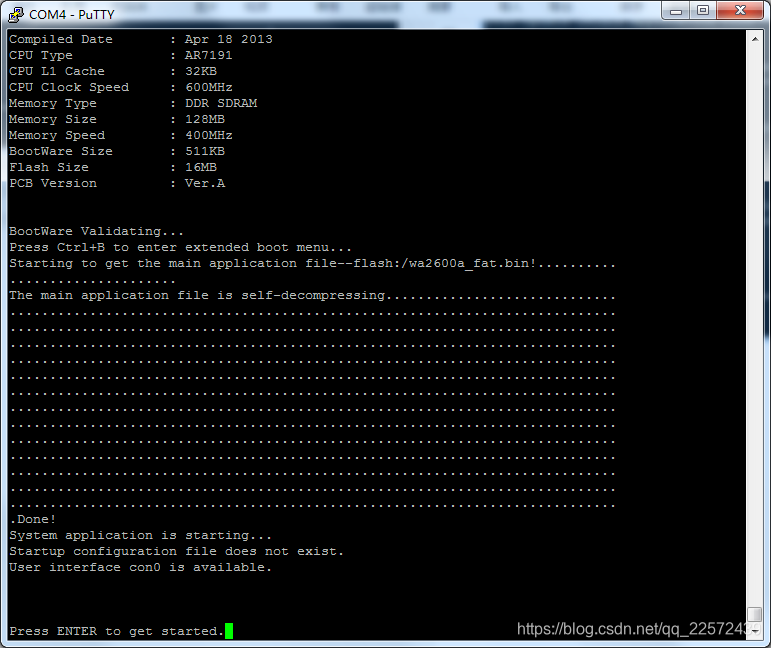

到手的是AP，接上串口线，putty走起，硬件配置不错，600Mhz的CPU，128M的DDR 400内存，就跟我2001年时候组装的山寨服务器差不多的配置，当年可真花了不少钱。

仔细一看，固件是fit的瘦AP固件。既然要玩，在没AC的情况下，只能玩胖AP才是正确的姿势。所以得要先刷机再说。
在这里插入图片描述
刷机

1·格式flash

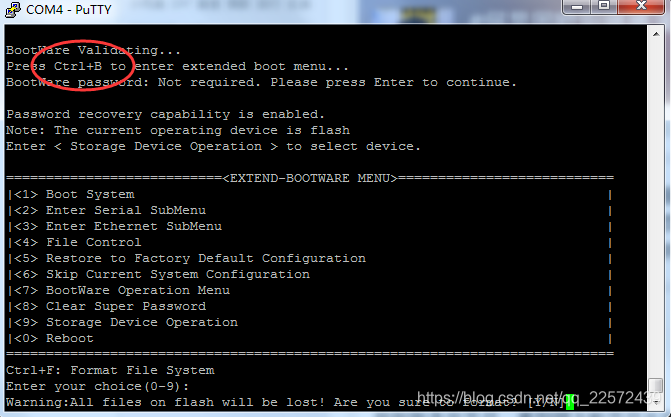

AP加电，按照出现的提示按Ctrl+B出现boot menu后，按Ctrl+F调出隐藏格式化flash的菜单，Y确认就可以格式化掉falsh

在这里插入图片描述
2·设置AP的IP

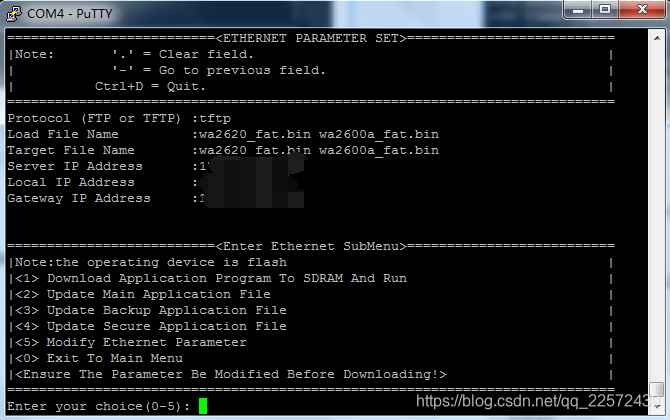

格式化完以后就得到一个干净的AP了，这时候要设置ip，好接收tftp传过来的固件。按3进入Ethernet Submenu，设置IP，固件的名称要为wa2600a_fat.bin

在这里插入图片描述
在PC上把新固件更名为wa2600a_fat.bin ，这点很重要

2·下载新固件

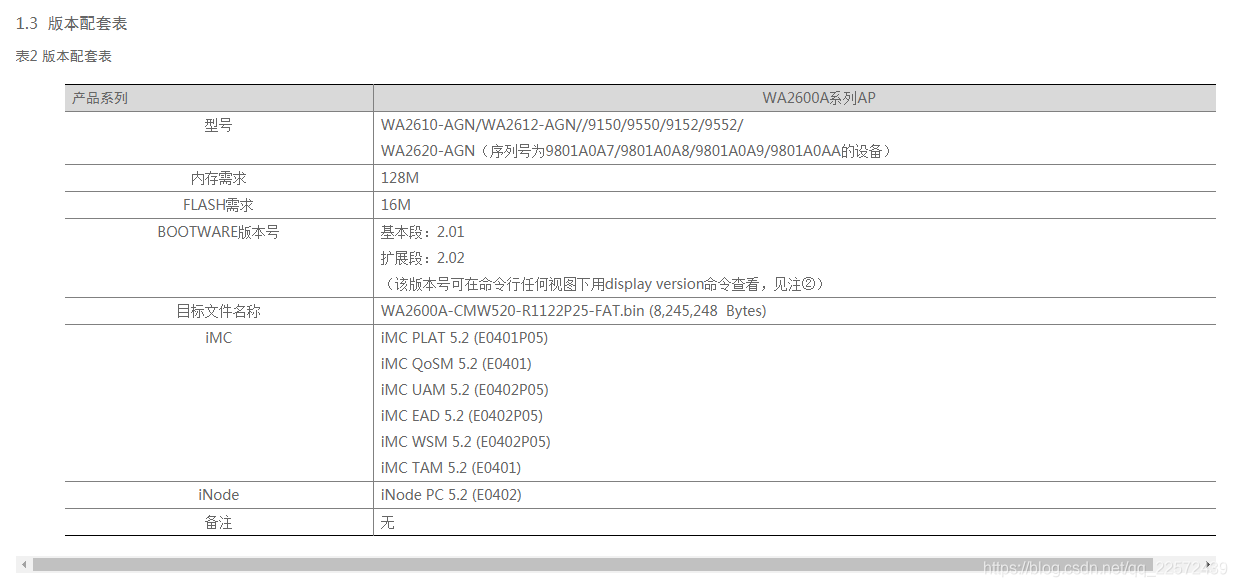

根据AP的序列号查找固件，不同批次的序列号的硬件不同，所以固件不能乱刷
在这里插入图片描述
3·开刷

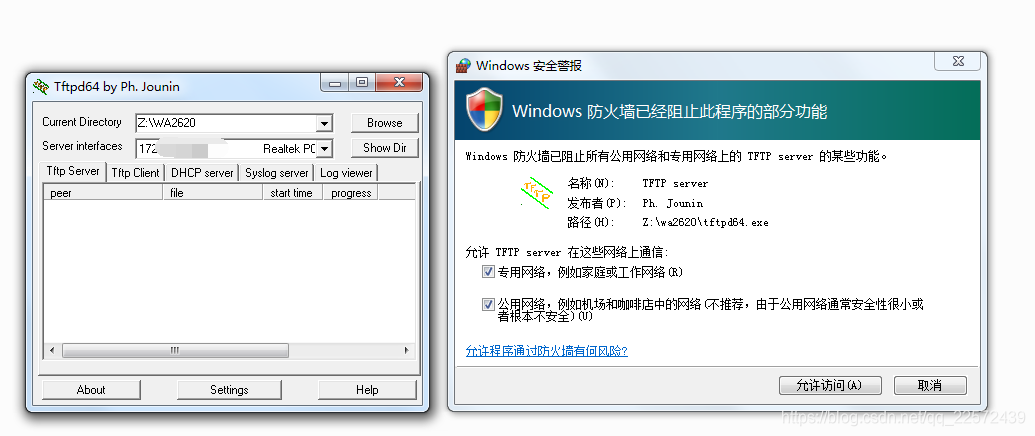

启动tftp服务器，如果本地网卡捆绑有多个网段的要注意和AP的IP必须在同一网段内

在这里插入图片描述

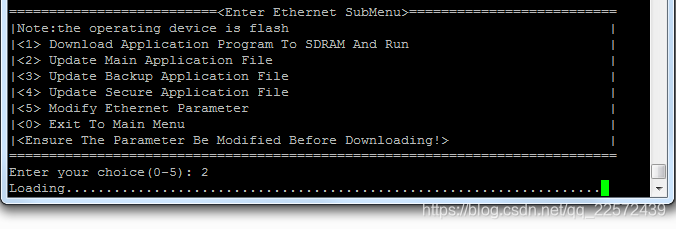

串口线上选 Update Main Application File，就开始刷机了

在这里插入图片描述
如果途中报错，要仔细检查tftp软件的log，看看是哪里出错

在这里插入图片描述

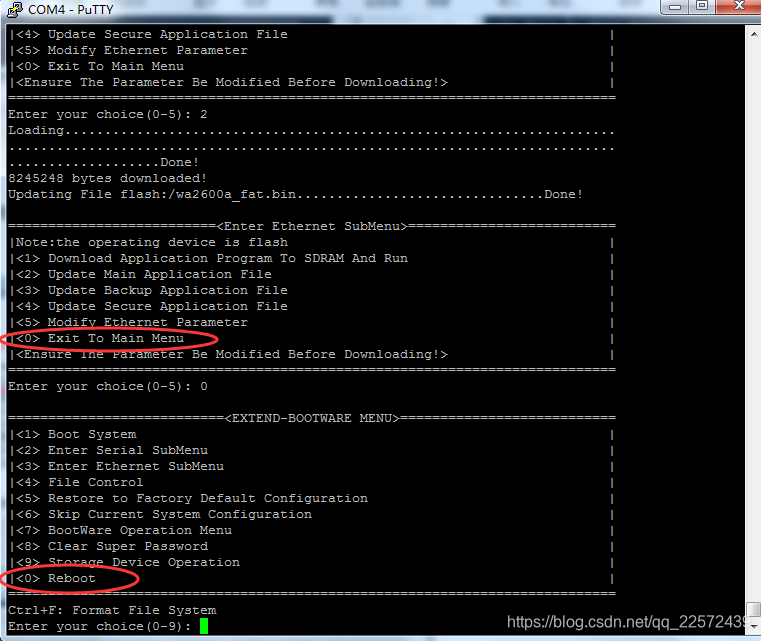

刷机后退回主菜单，选0重启AP，重启后可以看到固件是wa2600a_fat,bin了。

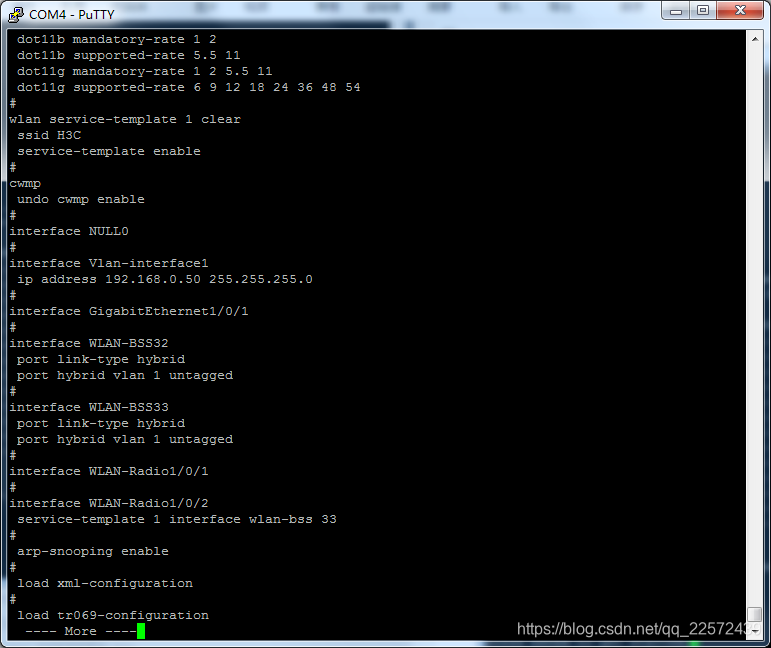

disp curr就可以看到fat的默认出厂设置了，默认出厂IP是 192.168.0.50，用户admin，密码h3capadmin

在这里插入图片描述
web设置

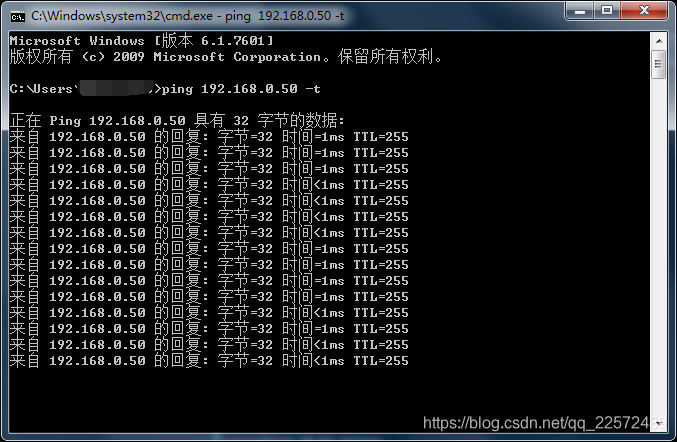

1·检查网络能否通，IP是否设置192.168.0.0网段
在这里插入图片描述

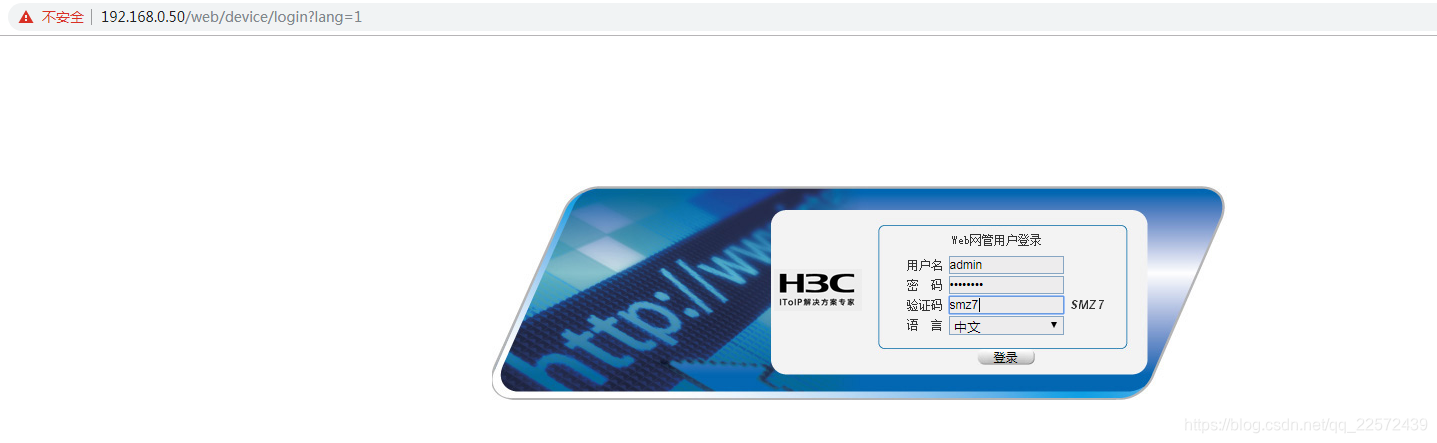

2·web浏览器打开192.168.0.50，用户名admin 密码 h3capadmin 注意大小写，即可顺利进入web设置

在这里插入图片描述

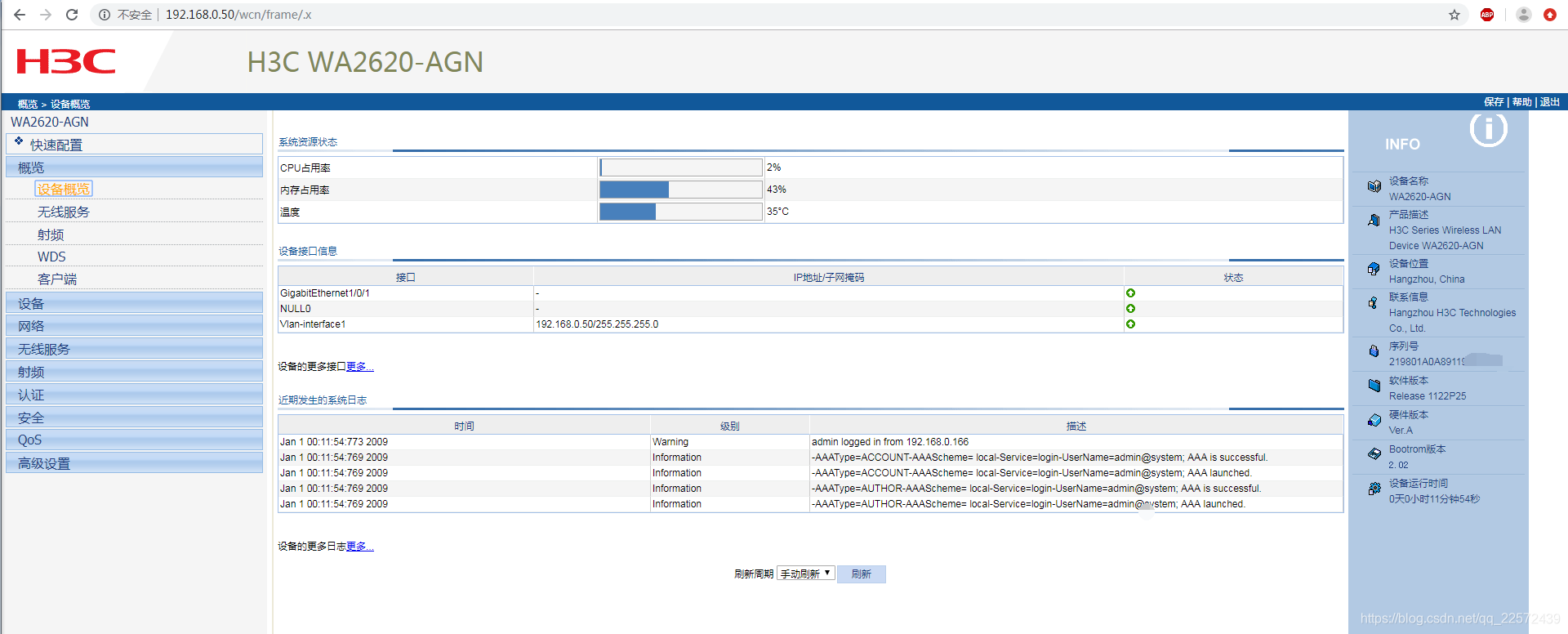

在这里插入图片描述
3·删除默认的H3C SSID。

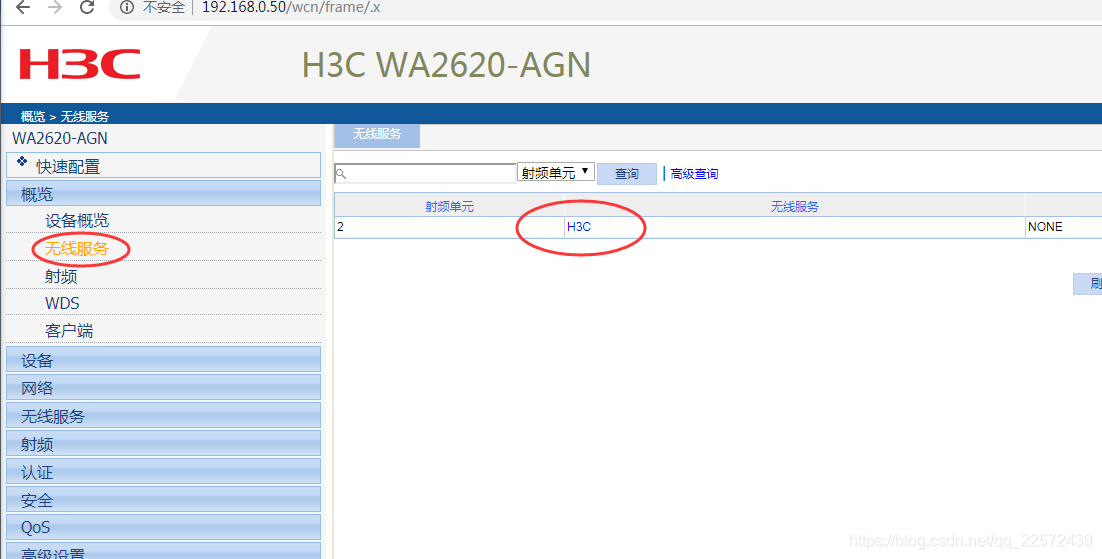

概览——无线服务这里可以看到出厂默认就有的SSID

在这里插入图片描述

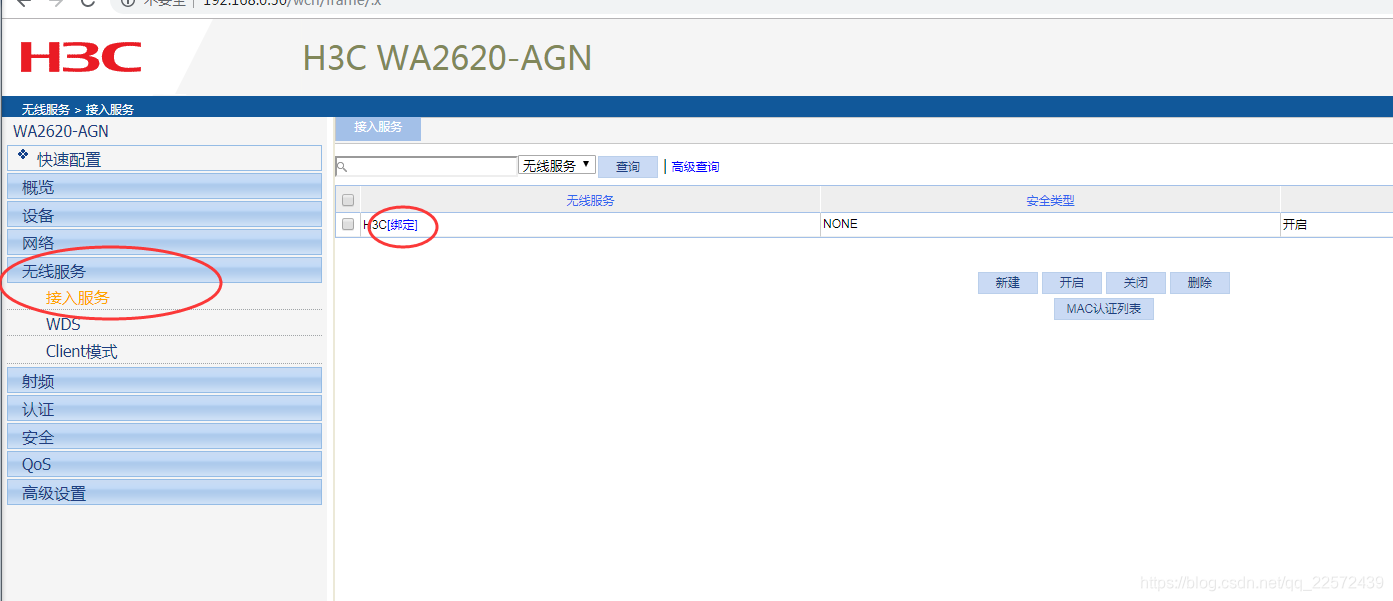

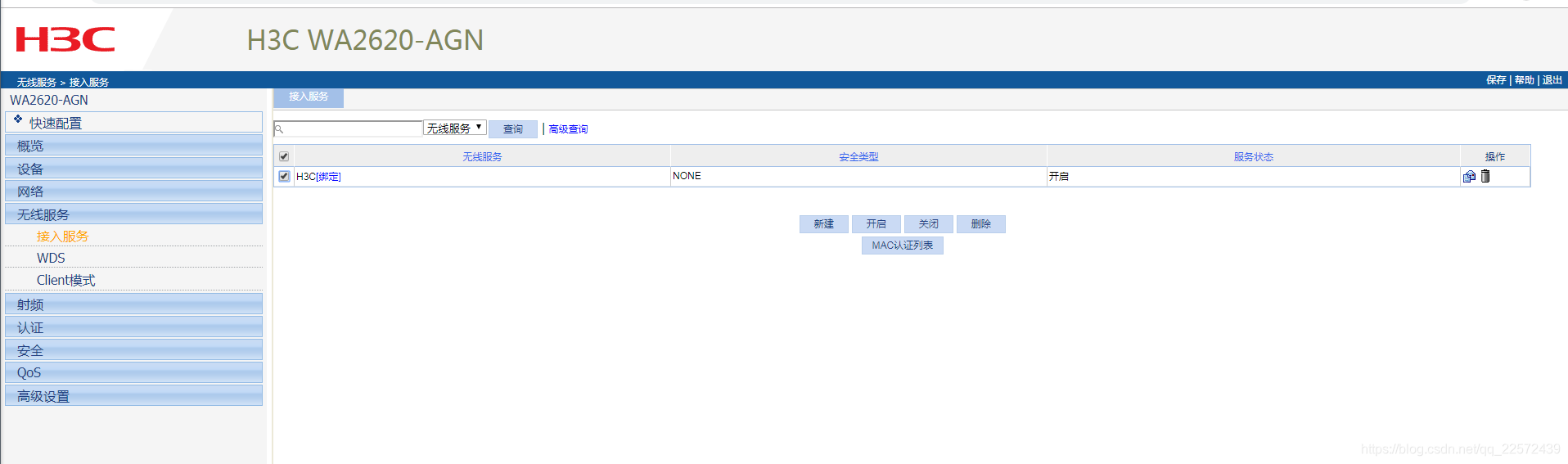

无线服务——接入服务这里可以看到右边的H3C，这时候是不能直接删除的，因为它绑定了一个射频单元，必须要先解绑射频单元以后，才能关闭这个SSID，再对它进行删除。点这个SSID右边的绑定进去

在这里插入图片描述

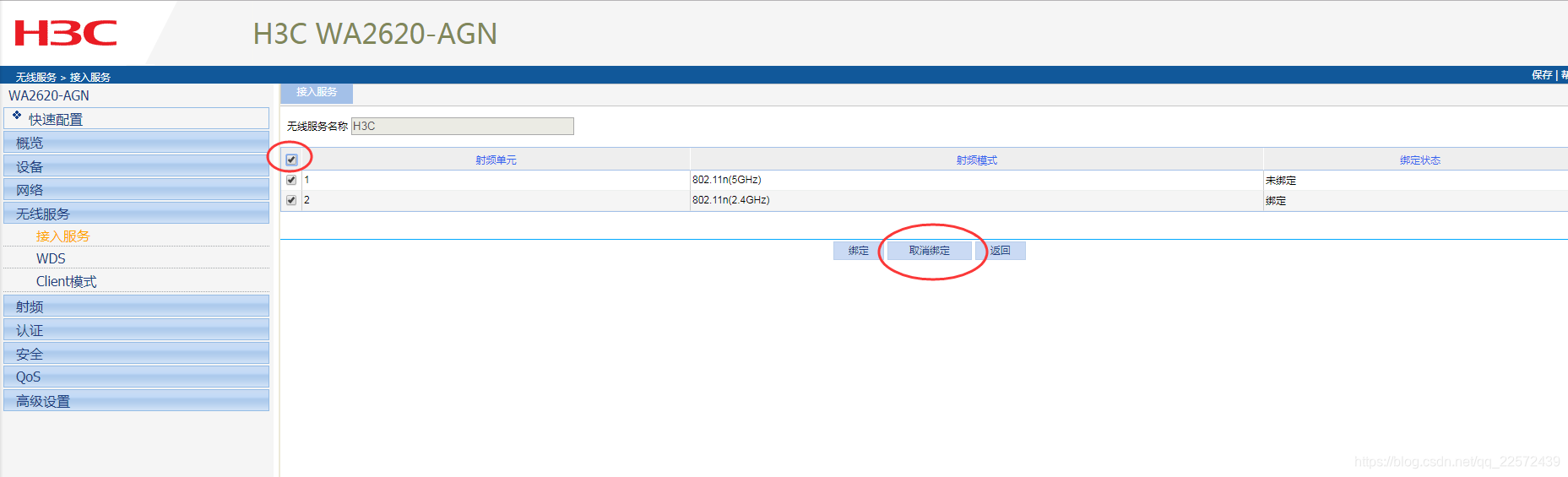

全选，取消绑定，来把这个SSID和射频单元解绑。解绑以后会回到上一级的菜单

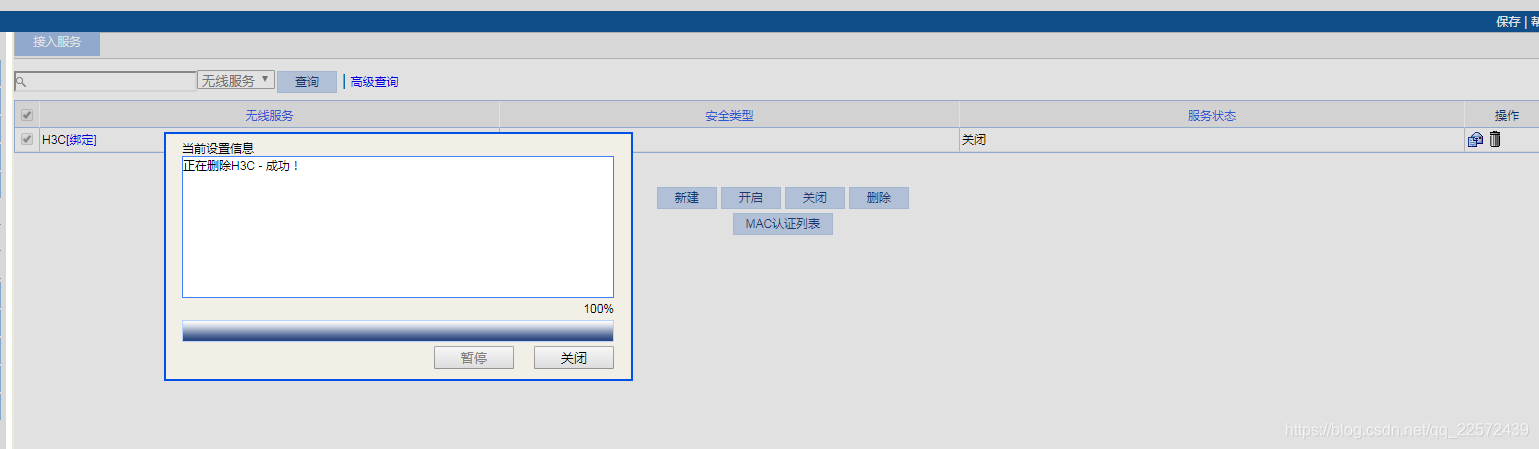

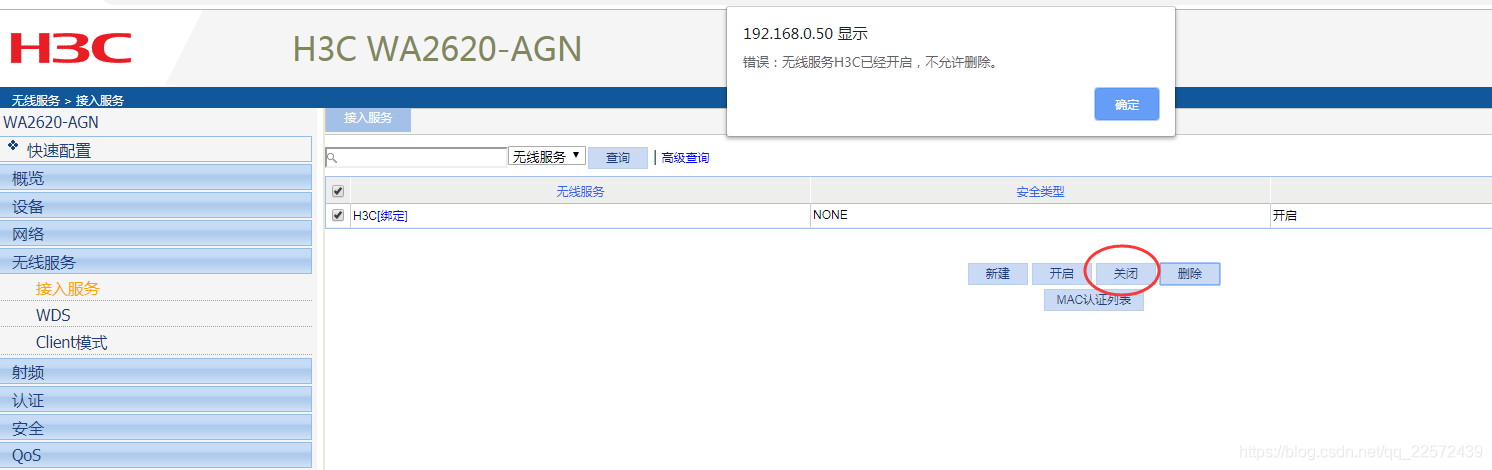

直接删除这个SSID是不行的，虽然解绑了射频单元，但是这个SSID的服务状态还是没有关闭。所以必须要先关闭，才能删除

在这里插入图片描述

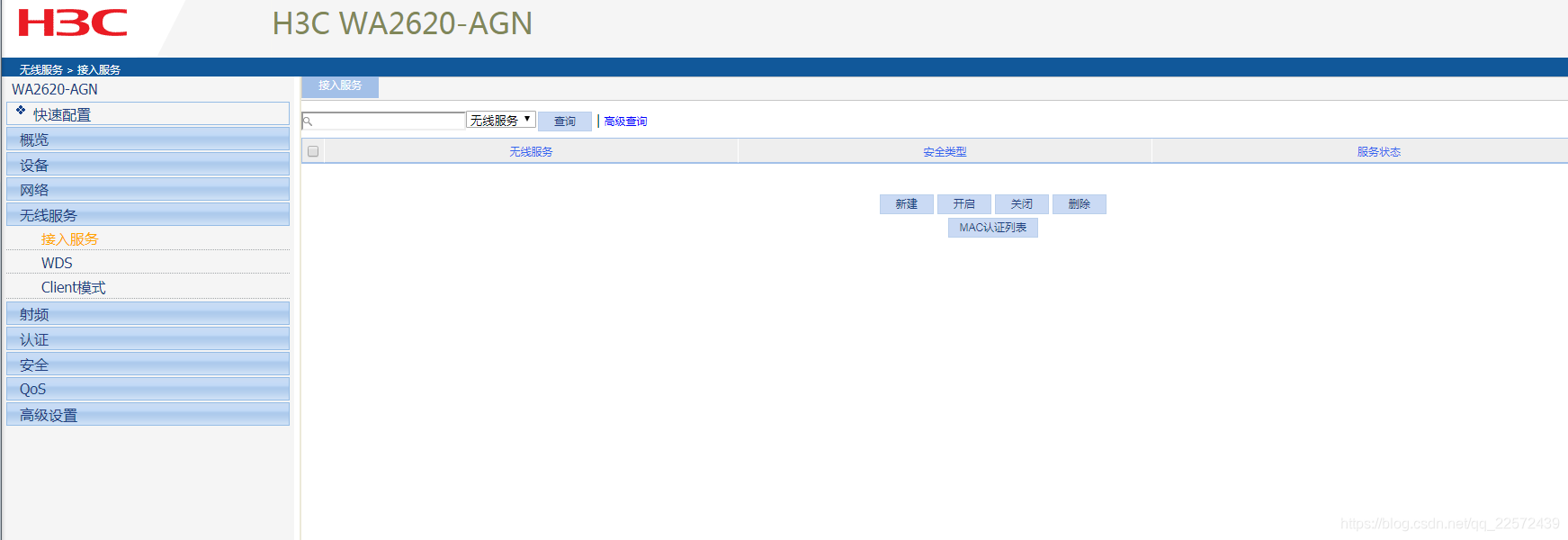

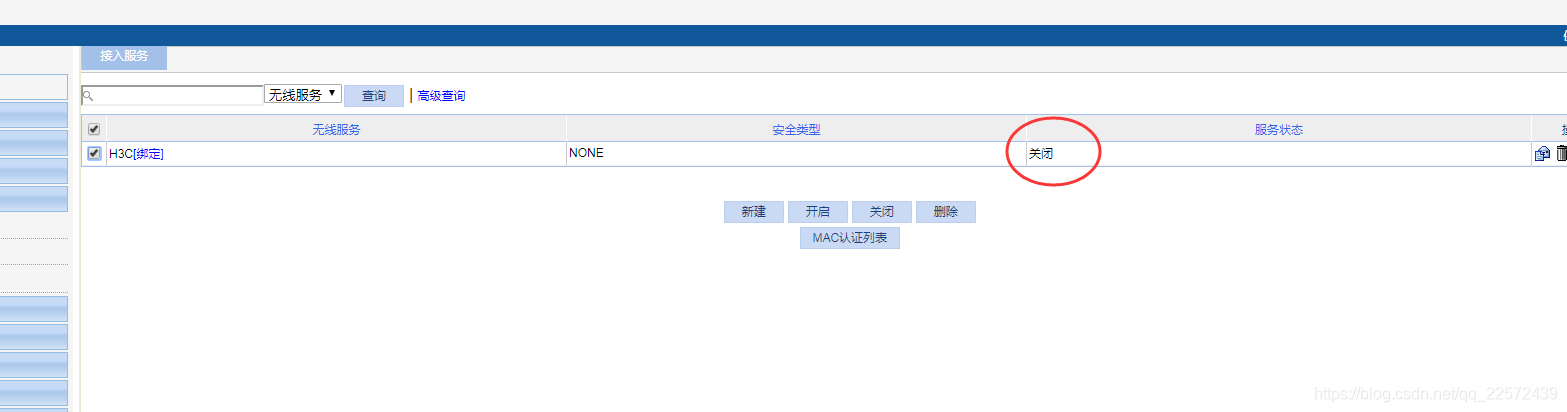

删除了H3C以后，接入服务即为全空

在这里插入图片描述
4·添加无线服务

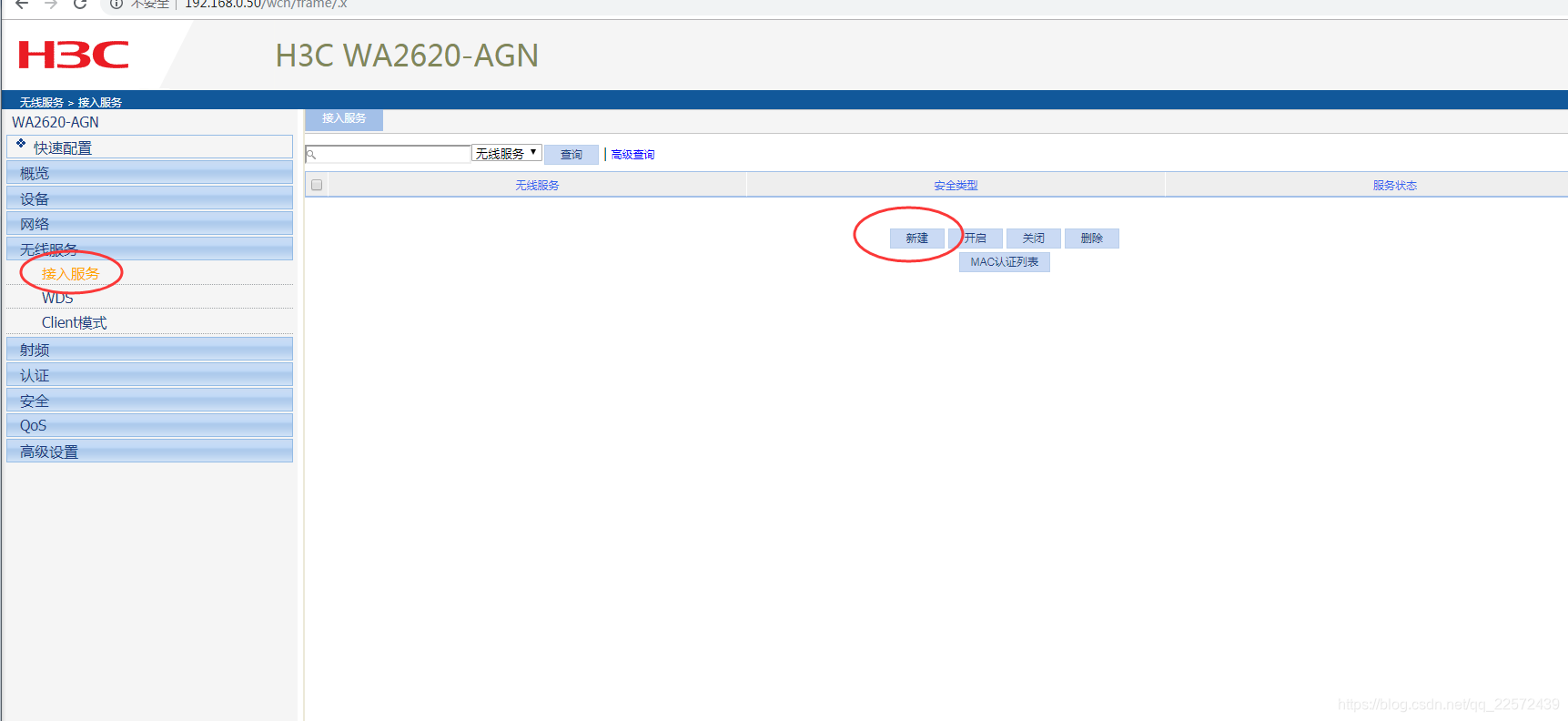

无线服务——接入服务——新建
在这里插入图片描述

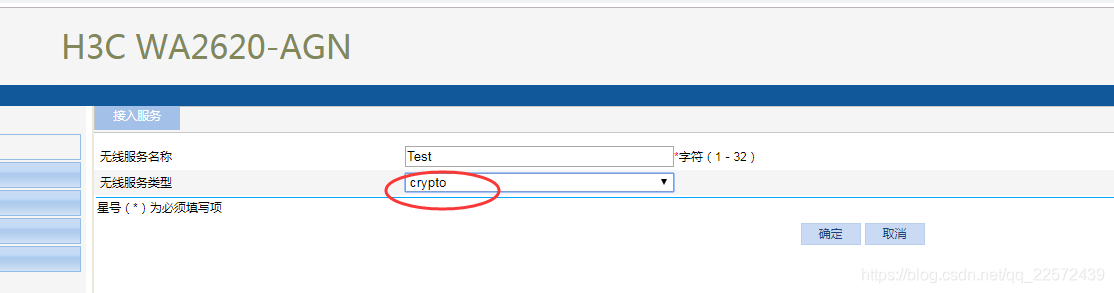

输入SSID名称，无线服务类型要为 crypto

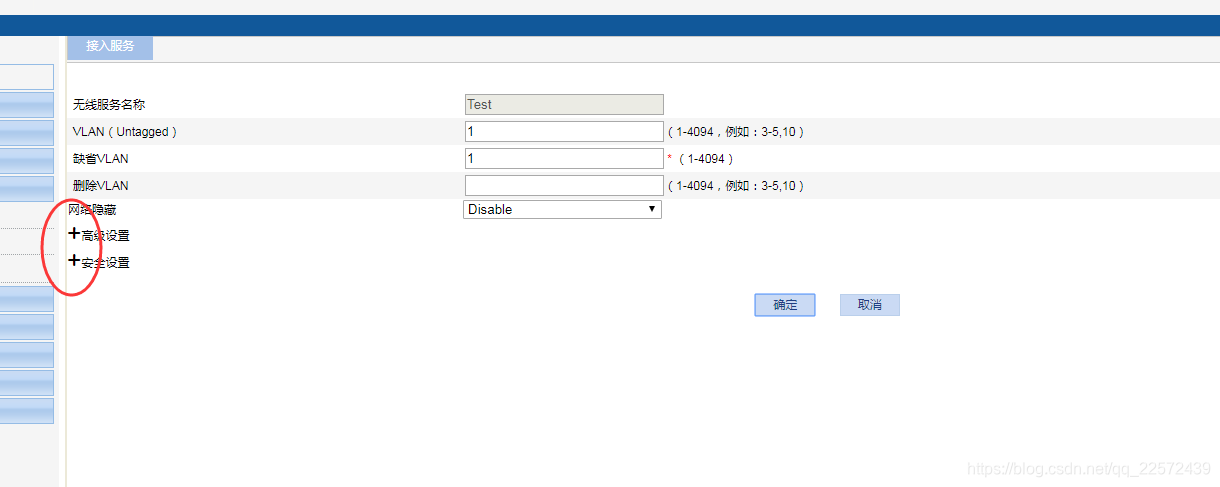

添加好以后会自动跳到具体的设置，点击两个 + 号展开

在这里插入图片描述

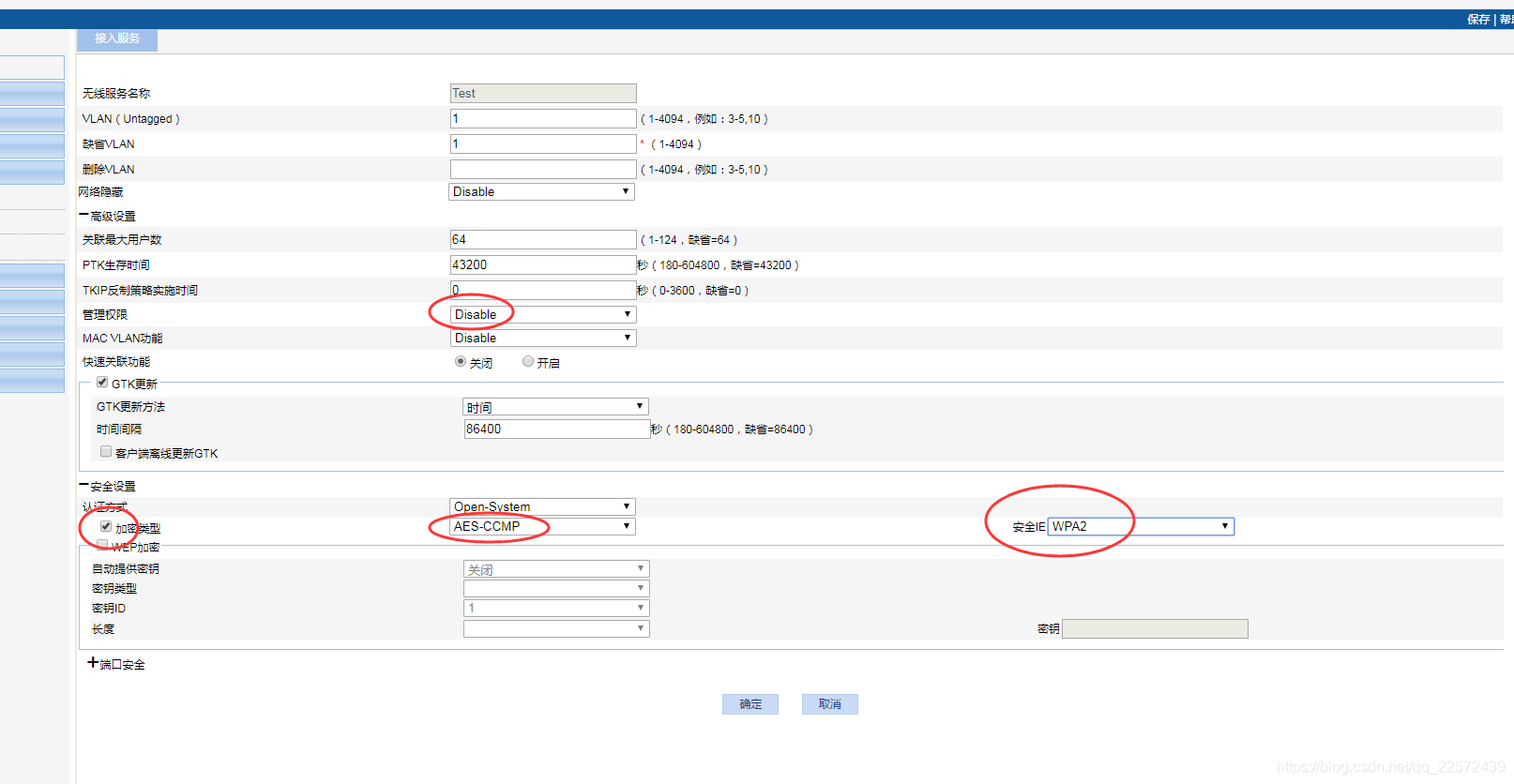

管理权限建议设置为 Disable ，这样可以禁止通过wifi接入内网的设备来管理这个AP。如果有需要也可以为 Enable

加密类型勾上，AES-CCMP，安全IE要设置为WPA2。避免低级的加密方式被破解蹭网及入侵内网等
在这里插入图片描述

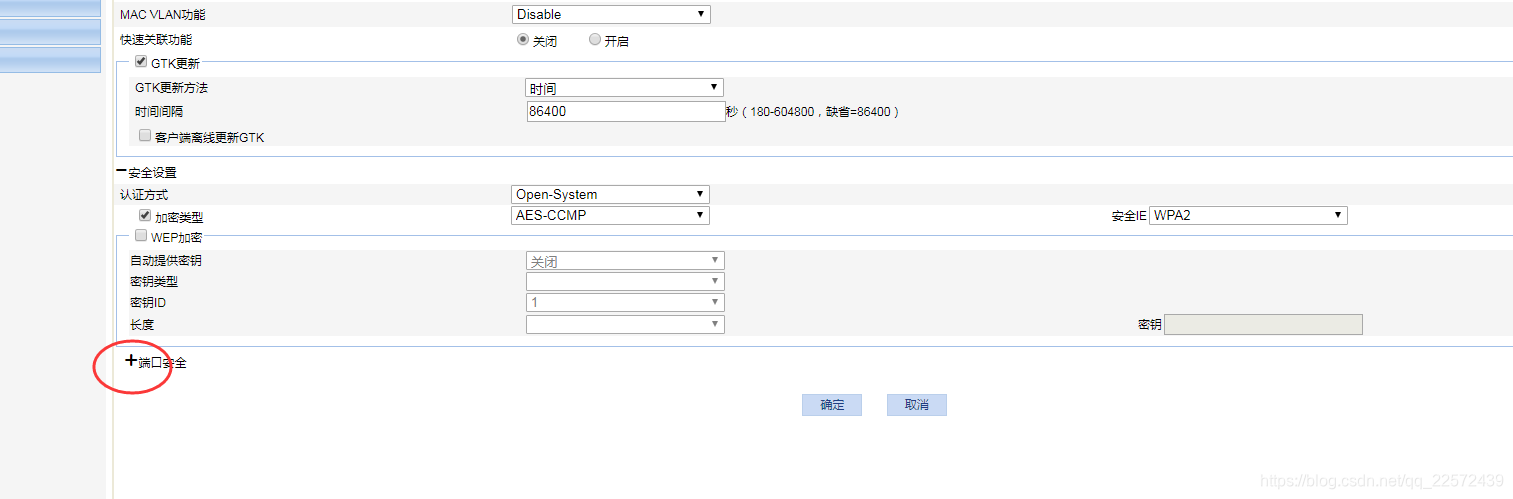

点“端口安全”前的+号，进入端口安全设置

在这里插入图片描述
勾选端口设置，端口模式为 PSK ，PSK的预共享密钥为 pass-phrase，后面输入这个SSID要设置的密码

最后要鼠标滚动到最下面才有确定按下，如果不按确定，则不生效

在这里插入图片描述

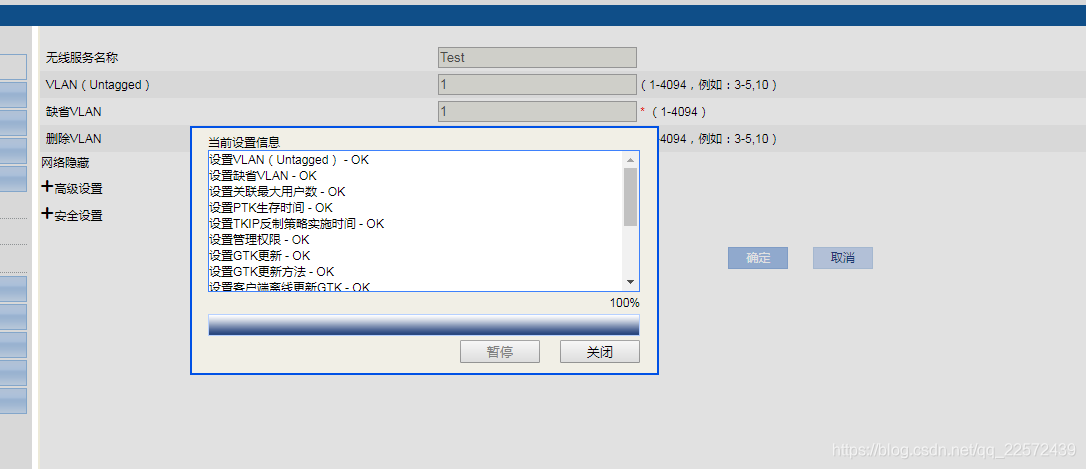

之后会有小窗弹出相关设置已完成的信息

在这里插入图片描述

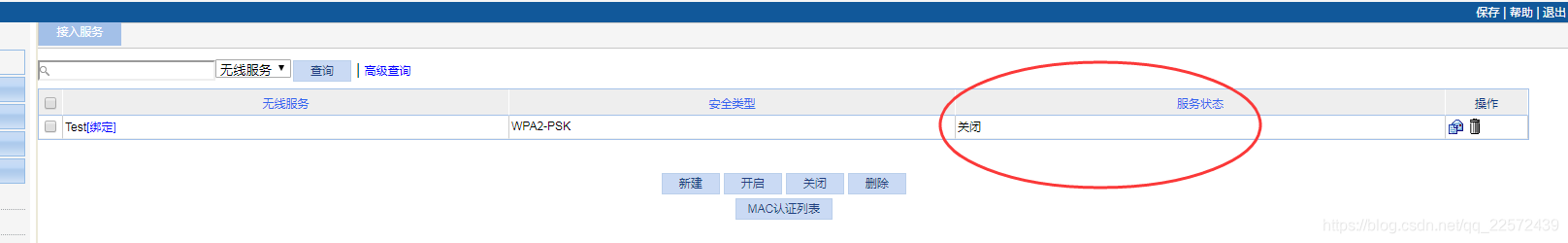

浏览器会自动返回接入服务的列表，服务状态是关闭的

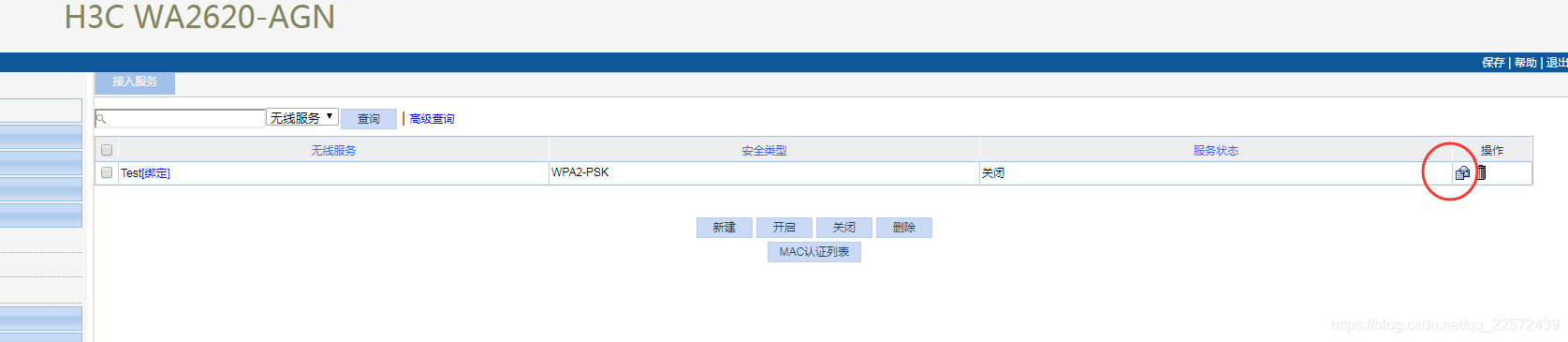

如对某SSID有修改要求的，可以点这个SSID最右边的垃圾桶旁边的图标，重新进入这个SSID的详细设置页面进行重新设置
在这里插入图片描述
在开启这个SSID的服务前，必须要对这个SSID进行射频单元的绑定

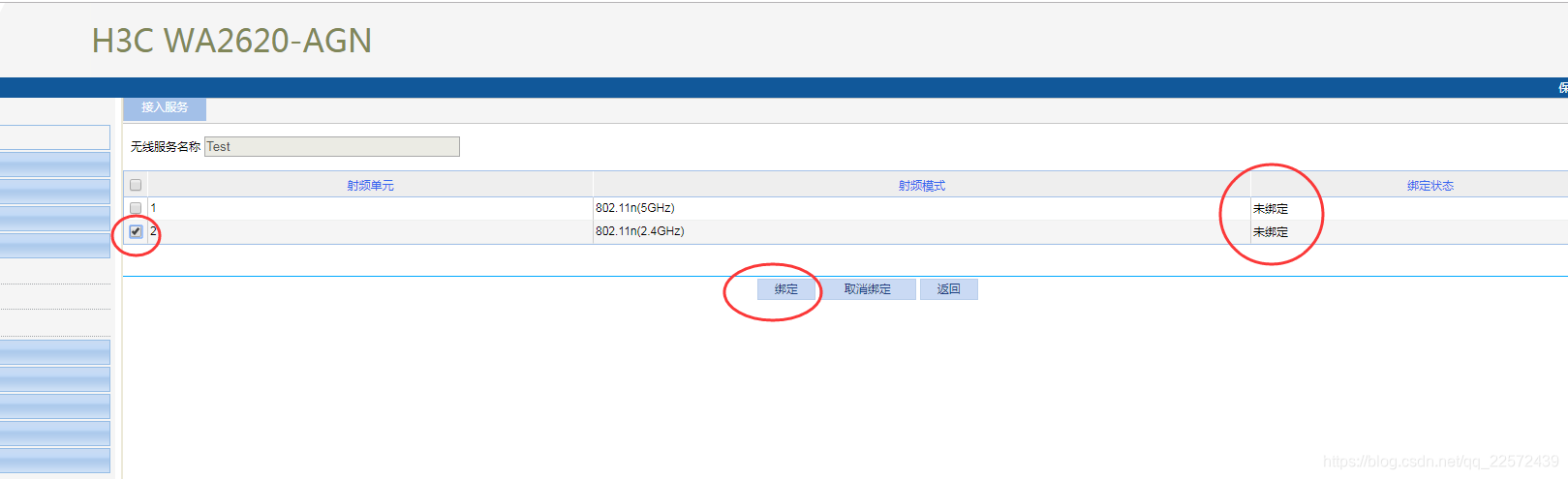

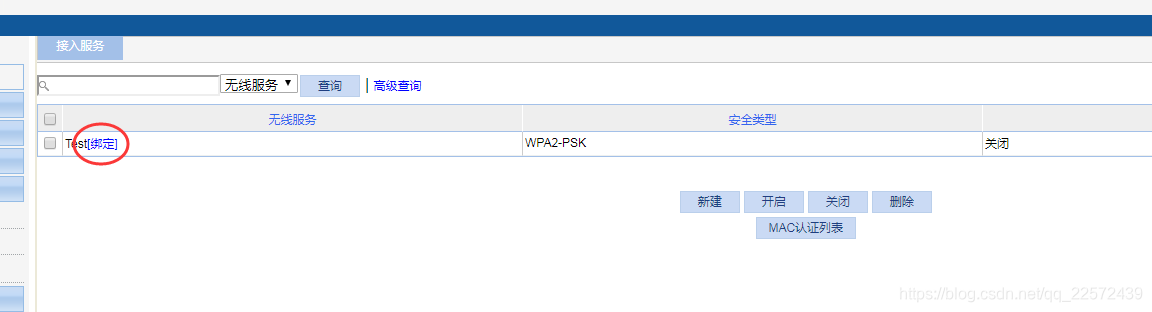

点击绑定

在这里插入图片描述
H3C的AP可以一个SSID绑定多个射频单元，也可以多个SSID绑定一个射频单元。不像Cisco的AP，不同的SSID绑定一个射频单元需要对这个SSID还要绑定一个VLAN才行。H3C的就没这种要求

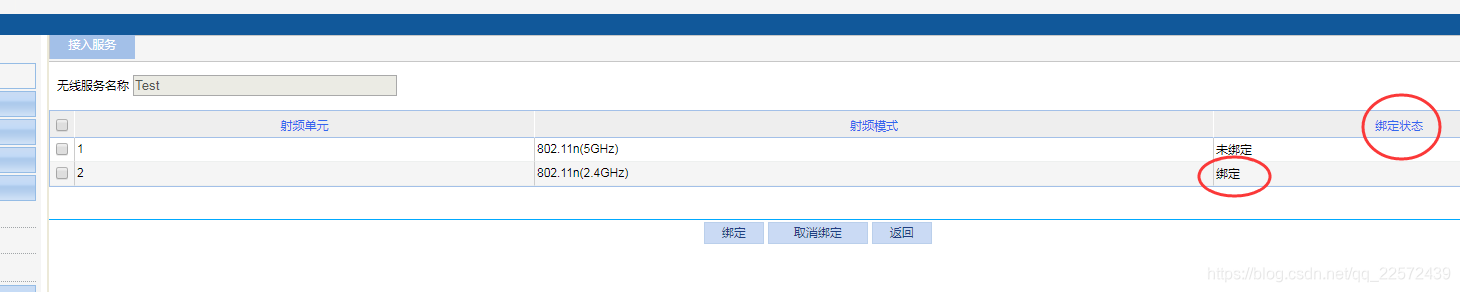

绑定射频单元后重新进入绑定页面，可以看到已绑定成功了 2.4G

在这里插入图片描述

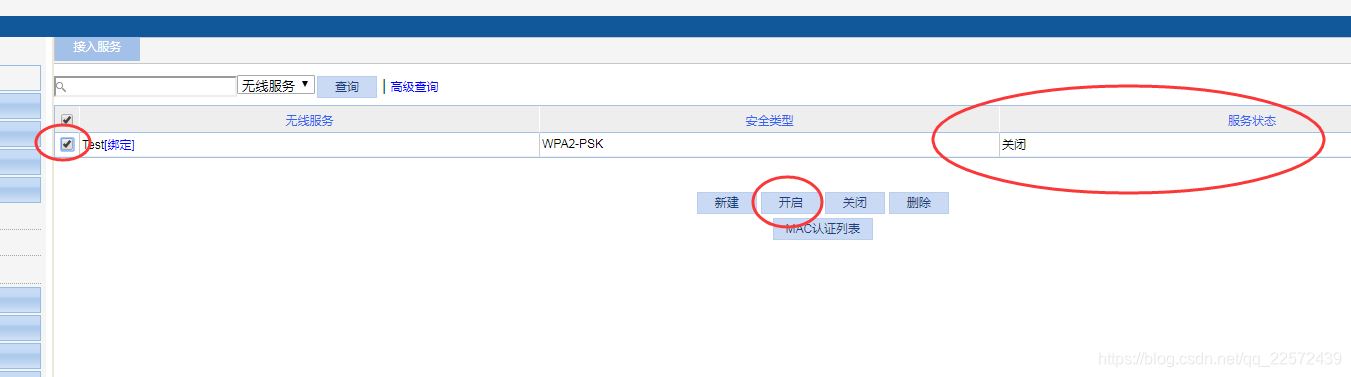

返回上级页面，可看到”服务类型“还是关闭的，点选需要激活的SSID，点”开启“

在这里插入图片描述

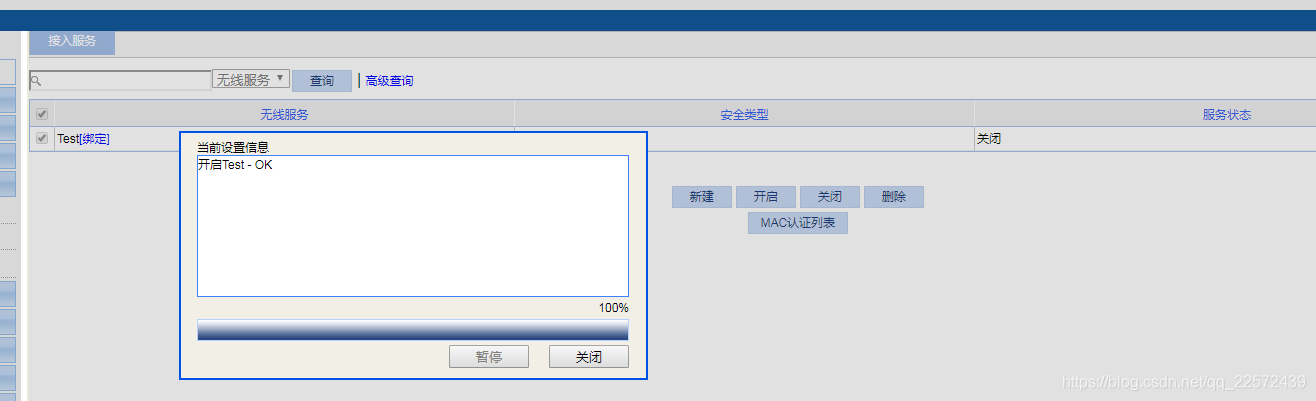

会有小窗显示开启的进度

在这里插入图片描述

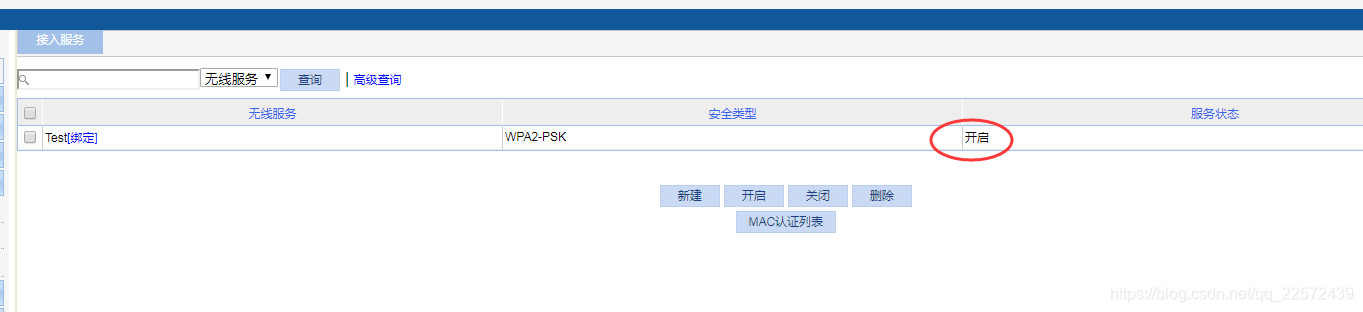

关闭小窗后的服务状态就是开启的了。这时候就可以在有wifi的设备上找到相关的SSID，输入密码就能接入LAN了

优化

1·更改信道

现在2.4G的信道已经像微博的饭圈一样混乱了，所以及时找到干净的信道很重要

射频——射频设置

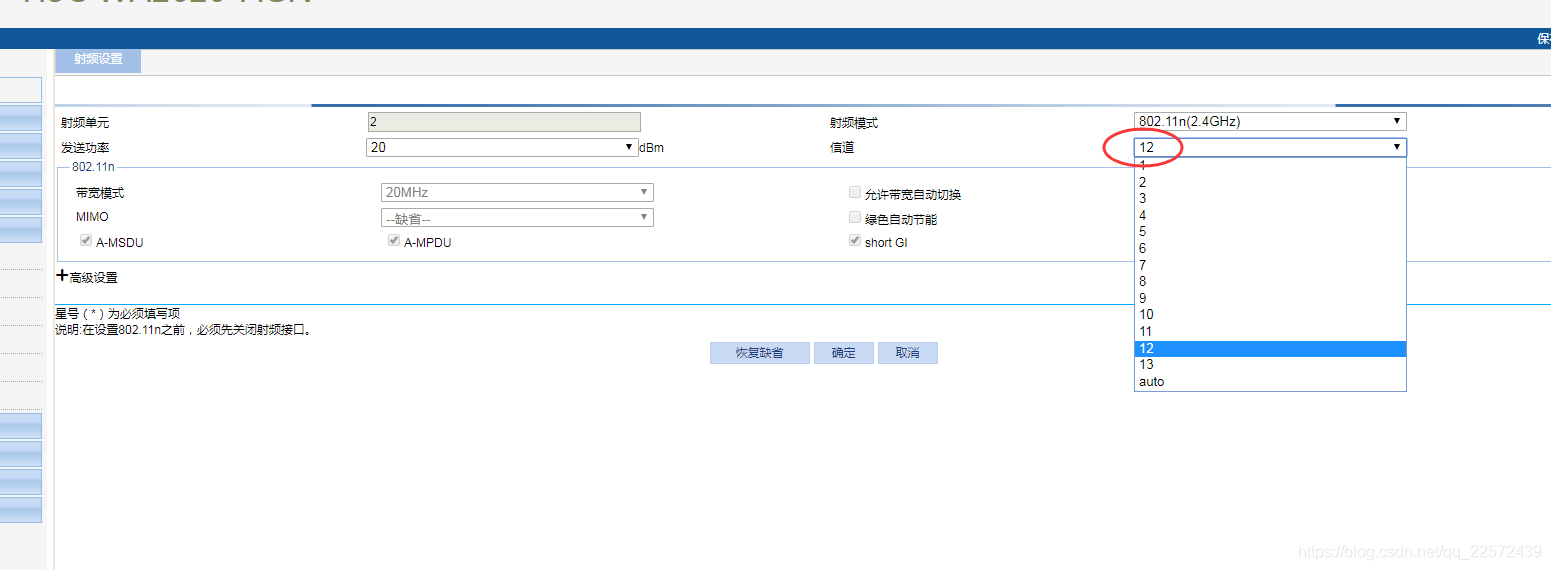

可以在射频还在开启的时候直接更改信道

在这里插入图片描述

2·更改2.4G频段的带宽模式

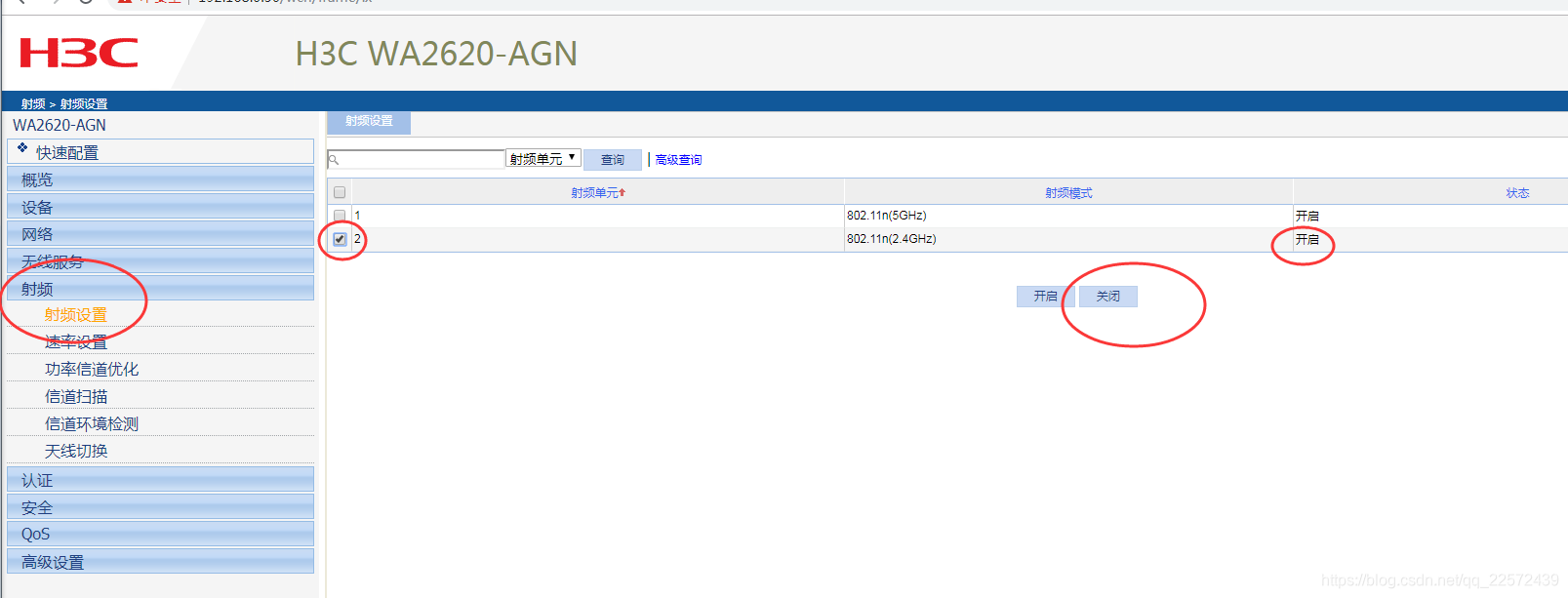

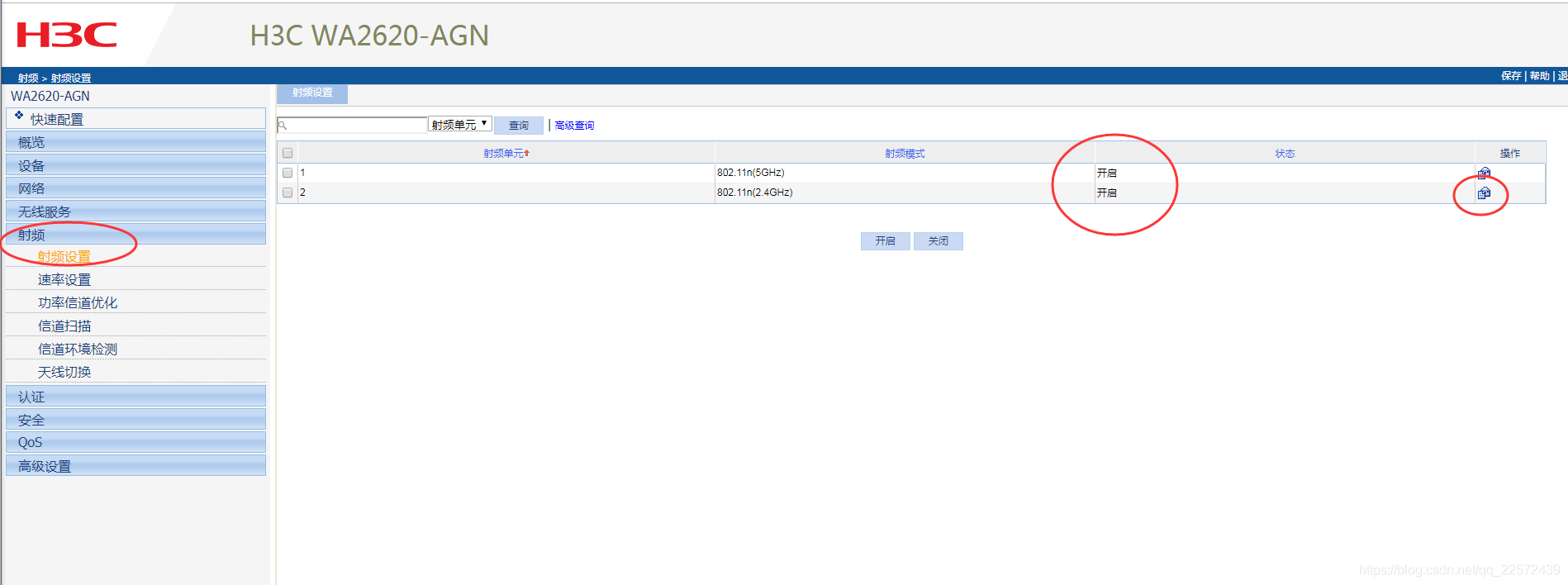

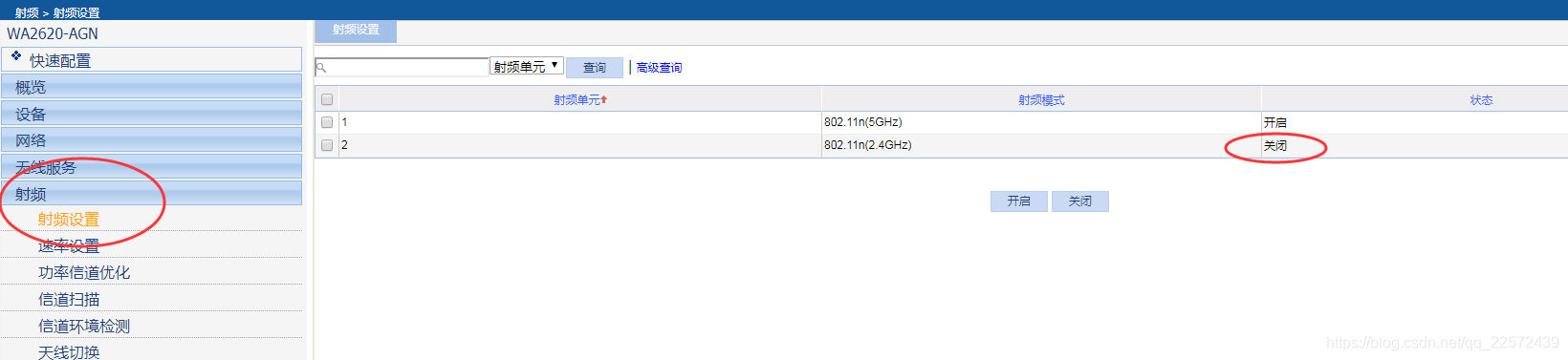

射频——射频设置，勾选2.4G射频单元，关闭

在这里插入图片描述

在这里插入图片描述

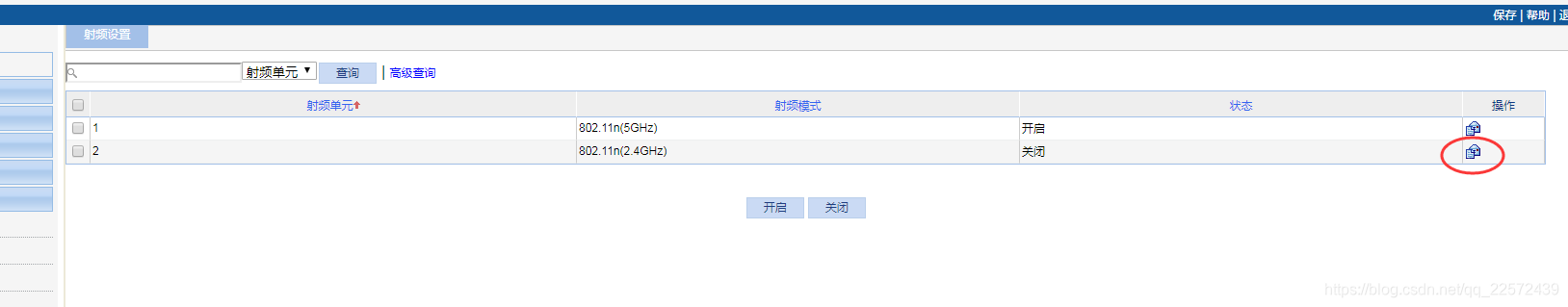

对2.4G射频单元进行设置

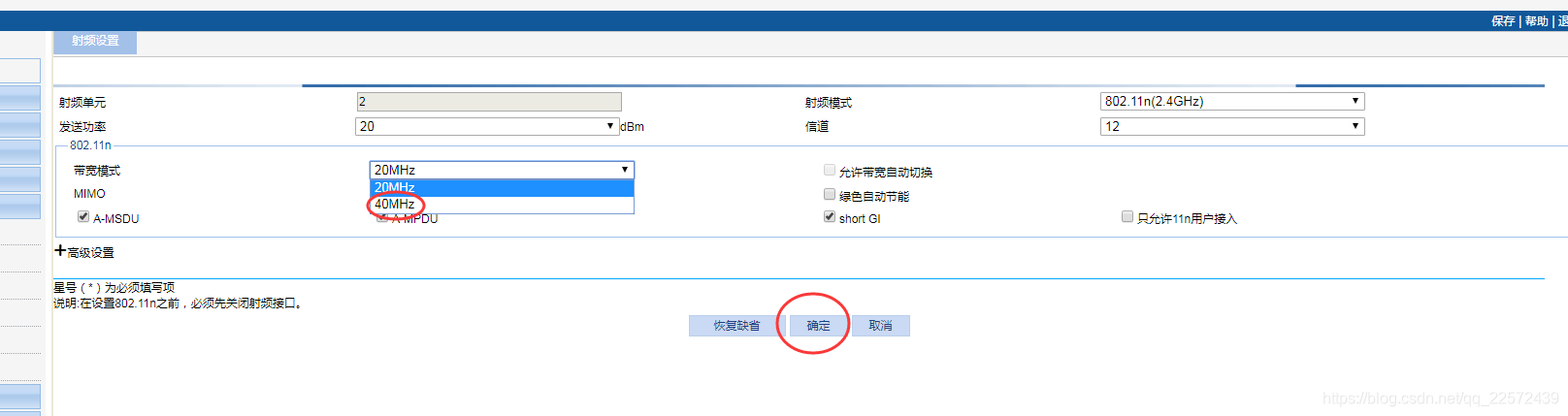

把带宽模式改成40MHz

在这里插入图片描述

所有设置修改好后都要及时保存，点右上角的保存，否则重启后设置不生效

在这里插入图片描述
