Nvme协议第三章 Controller Registers

控制器寄存器位于MLBAR/MUBAR寄存器（PCI BAR0和BAR1）中，该寄存器应映射到支持有序访问和可变访问宽度的内存空间。host主机通过访问虚拟内存的方式访问该部分寄存器。

注：访问过程只能一次访问一个寄存器，不能多个访问。

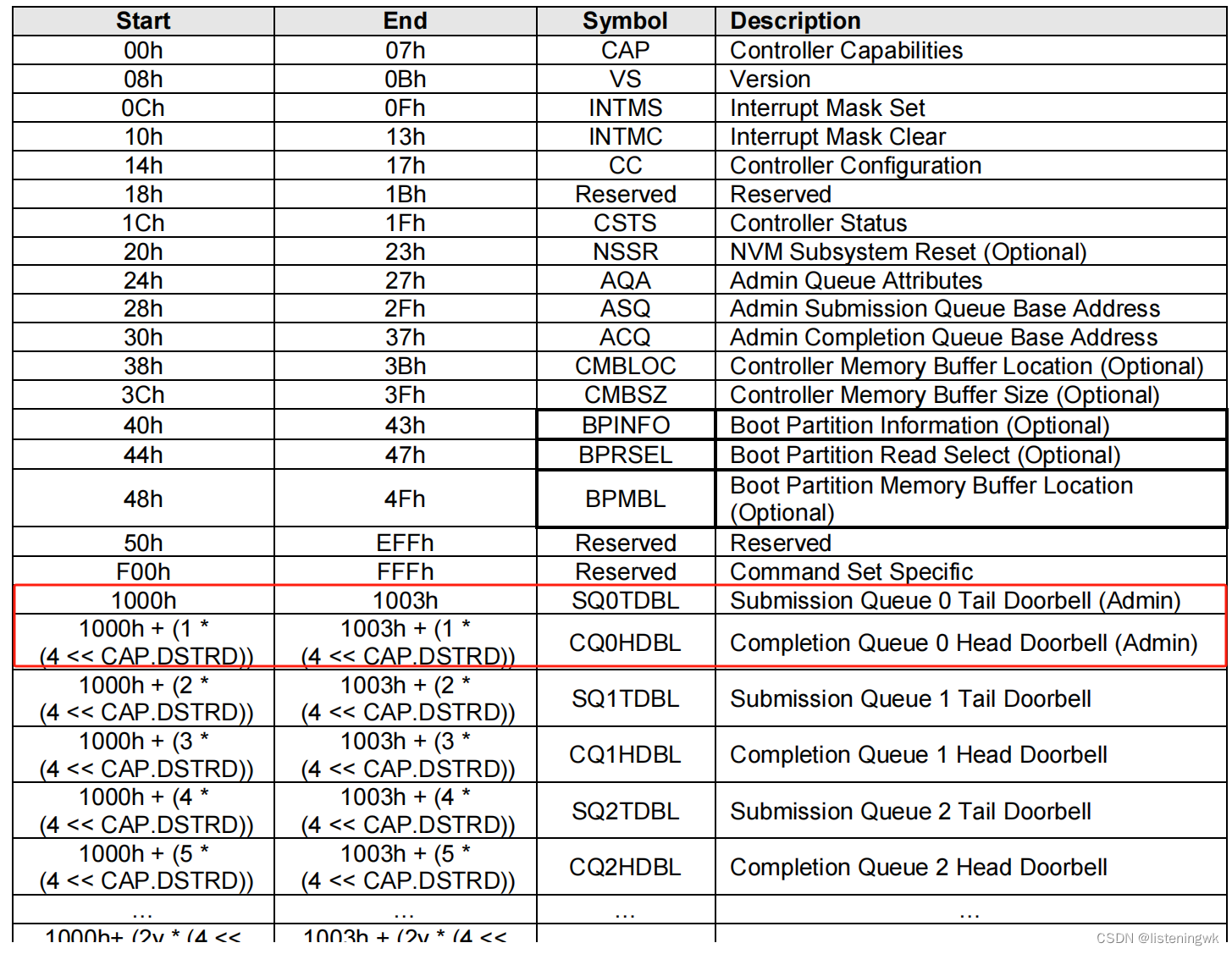

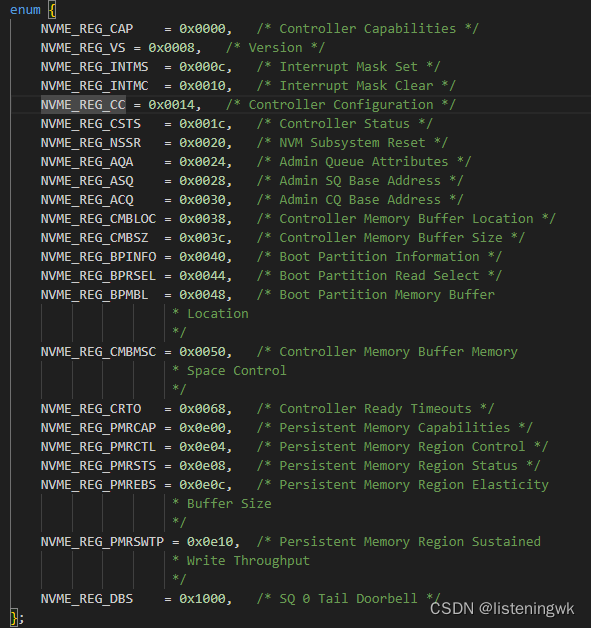

寄存器如下：

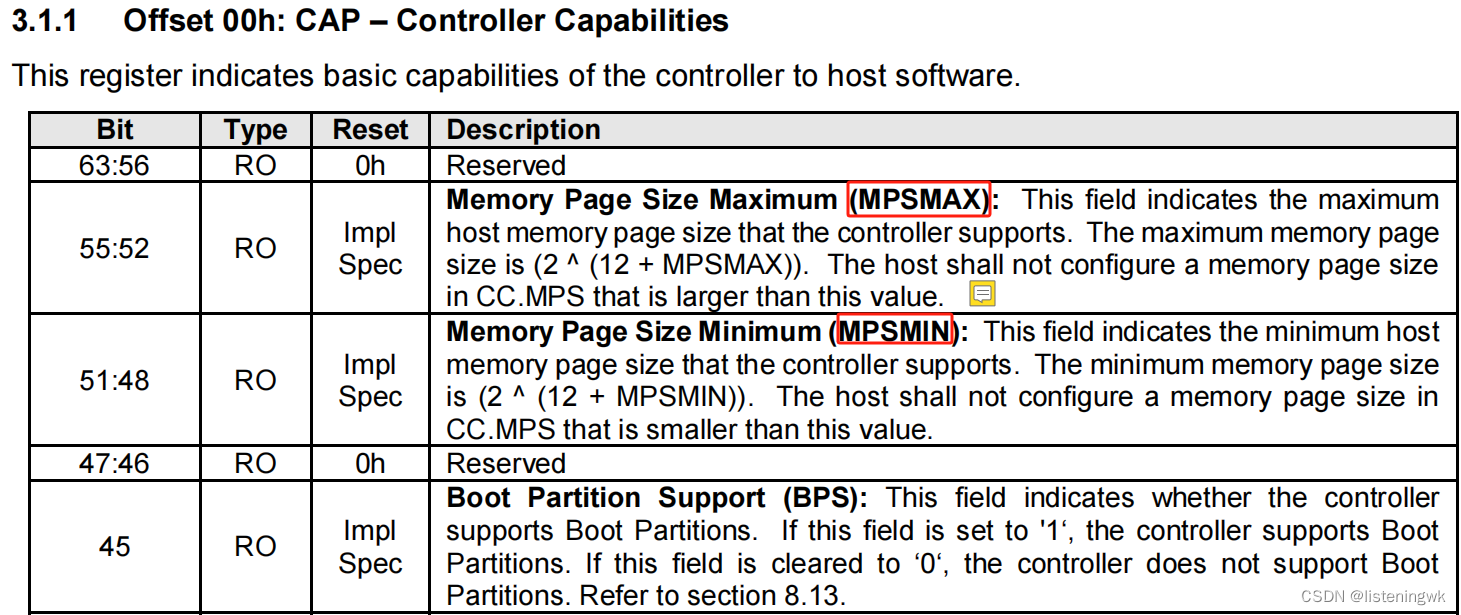

 1 Offset 00h:CAP

 注意type类型以及bit位。MPSMAX和MPSMIN只是设置一个最大最小范围，具体实际的配置还是需要使用CC.MPS设置。（下图是nvme驱动code（Linux-6.8.8）调用read接口读bar空间 cap信息）



 全局搜索了下code，用到ctrl->cap的地方：

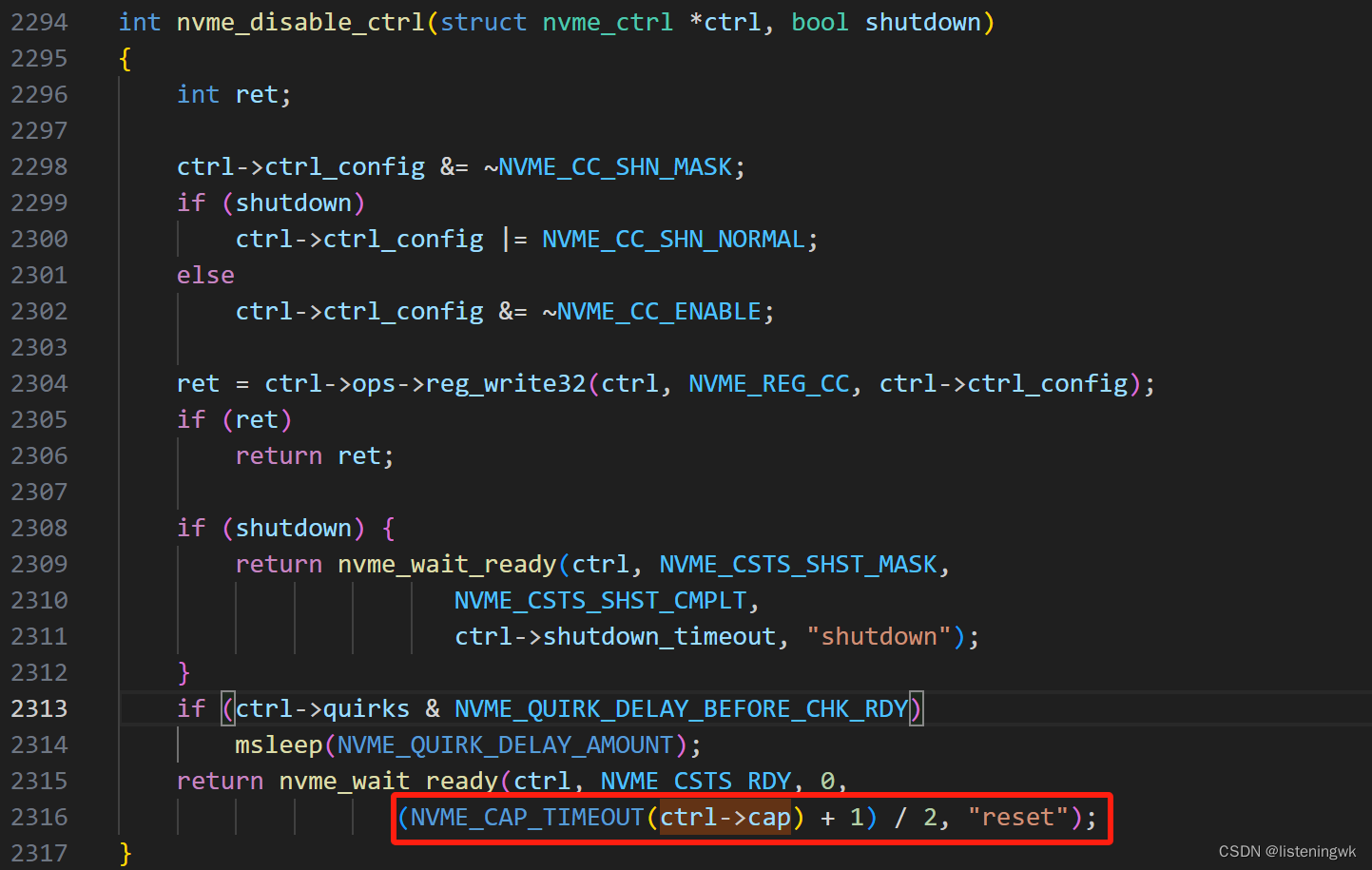

 nvme disable controller时候，等待CSTS_RDY状态变化，cap有一项timeout项，需要读取timeout时间，此时间可以理解为一个上限时间，不能超过此时间。通常是以500ms为一个单位。

 /**********************************************************************************************************/

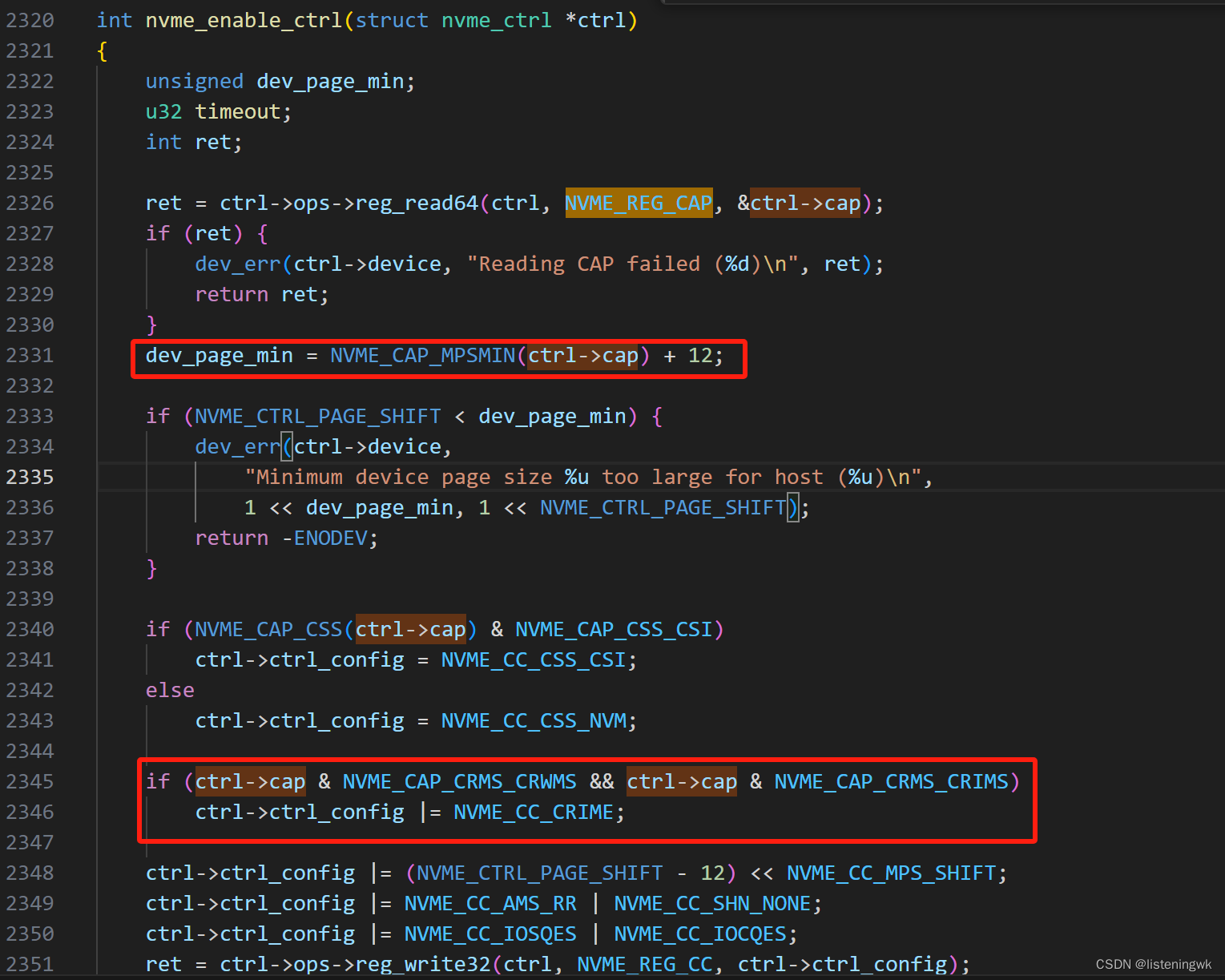

 在驱动nvme enable ctrl内：

1 首先读取bar空间CAP，写入到本地ctrl->cap

2 获取dev page min；

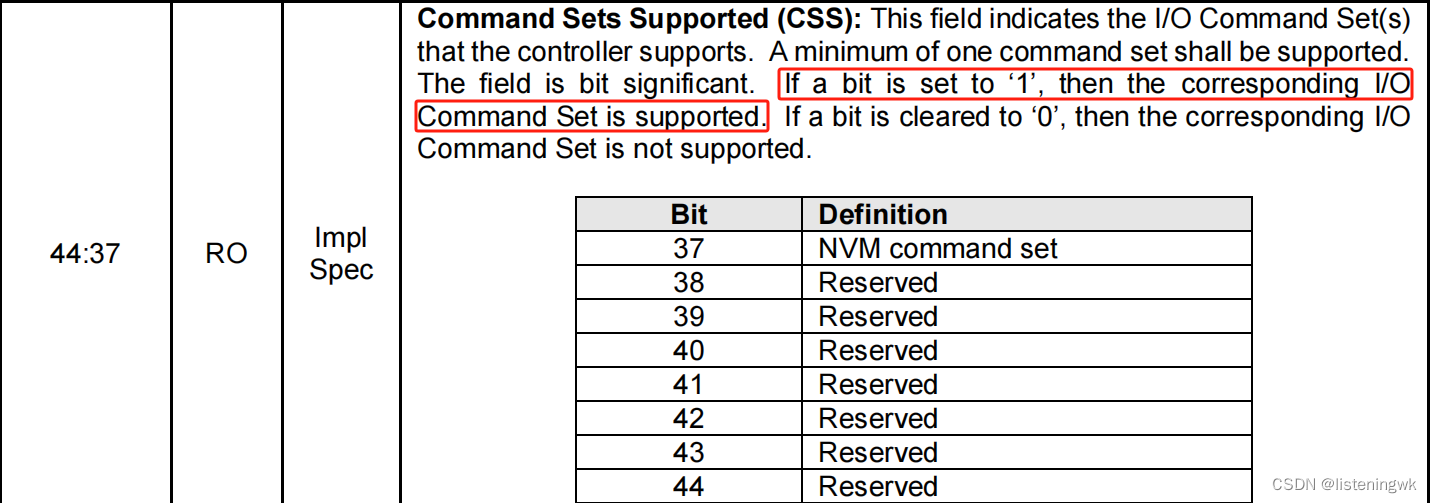

3 CSS支持情况，协议定义如下：

 4 关于ctrl->ctrl_config配置，放到后面详细说明。这里配置了ctrl_config，然后写入到nvme register。

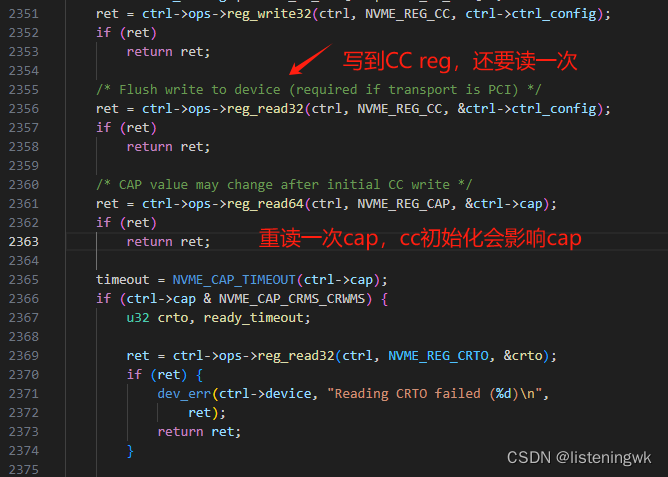

 5 重新读取cc reg，然后cap reg重读一次（这里暂时没理解到为什么cc写入一次，会影响到cap）

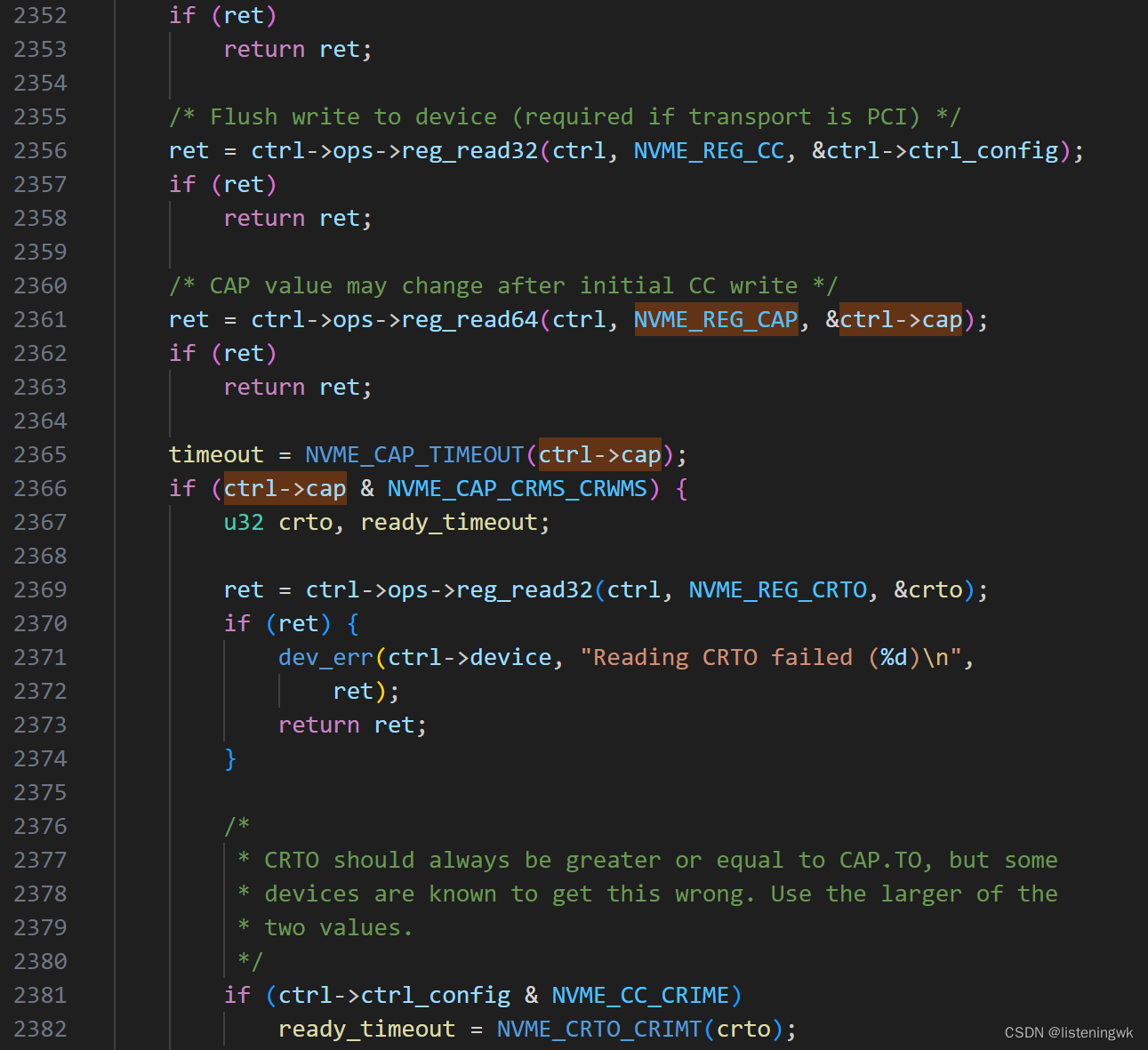

 6 超时判断，如果&NVME_CAP_CRMS_CRWMS为真，那么需要读取Controller Ready timeout

   定义：NVME_REG_CRTO  = 0x0068,   /* Controller Ready Timeouts */

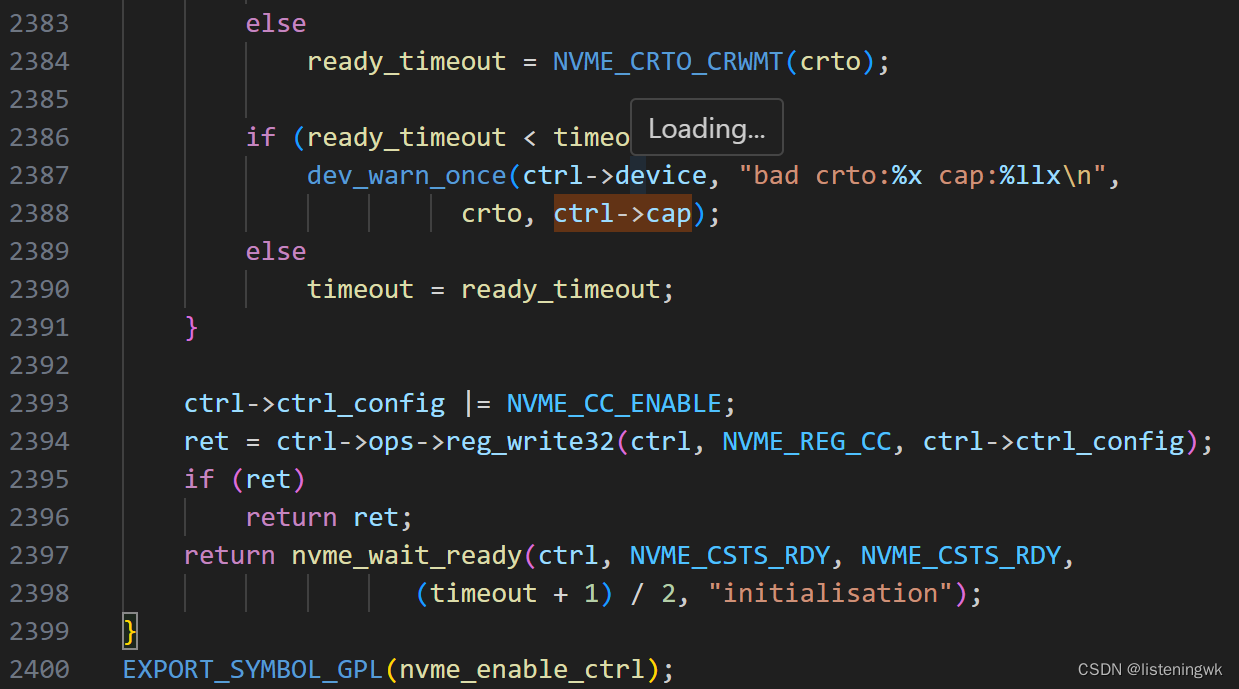

7 开启cc enable

8 超时等待，等待NVME_CSTS_RDY状态转变。

 /**********************************************************************************************************/

 此函数是mps转换sector。

 /**********************************************************************************************************/

 当admin命令queue create完成，执行nvme_init_ctrl_finish函数。

1 读取SSD FW版本，即：

2  读取admin queue entry size：表明单个queue支持的最大entry个数。

3 读取NSSRS：是否支持子系统

 4 identify和configuration设置。（后序再详细解析）

/**********************************************************************************************************/

 扫描NS信息。NVME_CAP_CRMS_CRIMS

nvme协议上对59bit和60bit是reserved，但是nvme驱动里面代表什么含义？

2 Offset 08h: VS – Version

当admin AQA等信息全部设置完成，可以create admin命令后，执行nvme_init_ctrl_finish函数，读取SSD 版本信息。

3 Offset 14h: CC – Controller Configuration

3.1 CC.EN

 在CC.EN =1之前，host应该设置：CC.AMS 、CC.MPS、CC.CSS。

如果在初始化CC.IOCQES和(CC.IOSQES之前去创建IO queue，那么会造成controller去终止创建IO CQ和IO SQ，并返回一个无效状态（status code of Invalid Queue Size）。

当SQ doorbell tail写入成功后，EN应该设置为1。

当EN被清空为“0”时，控制器不得处理命令，也不得将CQ entry写入到CQ queue里面。

当EN状态从1->0时候，controller被重启。删除所有的IO queue（SQ和CQ），复位Admin SQ和CQ queue，硬件处于idle状态。controller级别重启并不影响到PCI寄存器设定和AQA ASQ ACQ的设定。但是其他相关联的，在bar空间（本章节就是bar空间寄存器定义，应该可以这样理解）恢复成默认状态。

controller应该确保在重启操作之前，已经发送到nvme设备的命令，数据没有丢失（需要SSD PLP掉电保护机制来保证），并收到cpl msg到CQ。

当EN被清空为0时候，一旦controller准备好重新启用，CSTS.RDY 被controller清空为0；

当EN=1时候，如果controller准备好处理命令，CSTS.RDY 被controller设置为1。

以下两个情况导致未定义结果：

CSTS.RDY=1时，EN状态从0->1过程中；

CSTS.RDY=0时，EN状态从1->0过程中；

另外：AQA ASQ和ACQ只能在EN=0情况下进行修改。

查看Linux内核code，驱动中关于CC.EN设置：

nvme_disable_ctrl函数内部,设置EN=0，用于shutdown流程。

/**********************************************************************************************************/

nvme_enable_ctrl函数如上CAP的描述，设置EN=1。

/**********************************************************************************************************/

 函数是表面此刻continue是否正在处理cmd。必须在EN=1才有效。

 3.2 CC.CSS



CC.CSS是为了IO SQ选择使用的命令集。host应该选择一个支持的命令集，并且只能在CC.EN =0情况下修改，这个改动应该适用于正在使用的所有IO SQ。(主要关注nvme命令)

  3.3 CC.MPS

MPS是设置host page size，但是范围只能在[CAP.MPSMIN，CAP.MPSMAX]。

 关于CC.AMS、CC.SHN、CC.IOSQES、CC.IOCQES如上，依然写入到ctrl->ctrl_config。

  3.4 CC.AMS

 选择仲裁机制，也需要在EN=0情况下设置。

3.5 CC.SHN

用于设置 shutdown notification。host应该在PCI power management state改变或者下电发生前进行设置。

发生warm reboot时候，需要重新配置（关于reboot类型 如cold warm等，可以单独分析）；

特别注意：当SHN改变成01b或者10b时候，其他位域可能会改变。

3.6 CC.IOSQES

用于定义IO命令集可以保存多少个SQ entry。

3.7 CC.IOCQES

用于定义IO命令集可以保存多少个CQ entry 。

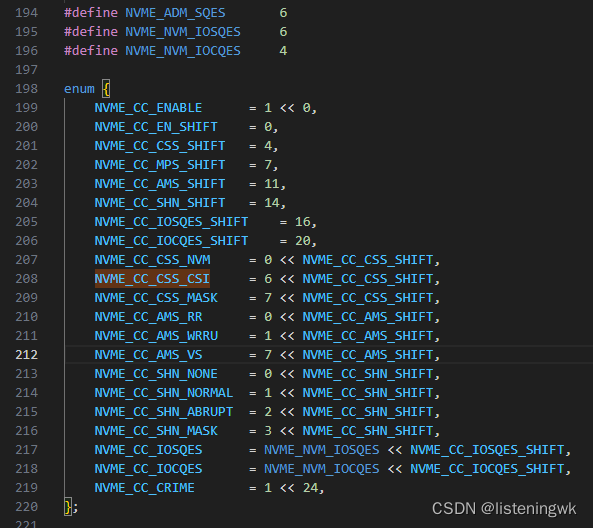

驱动内部定义CC IOSQES= 6 << 16 =  0x60000；IOCQES= 4 << 20 = 0x400000。

4 Offset 1Ch: CSTS – Controller Status

定义controller state相关信息。

4.1 RDY

 CC.EN =1被设置后，controller准备接收SQ tail doorbell的写入，RDY被设置为1。

如果CC.EN被清空为0，那么RDY应该也为0；

CC.EN = 1，然后RDY=1后，命令才可以被提交；

CC.EN从初始0变化到1，Host应该等待CAP.TO的最小值，使得RDY=1；（CAP TO是最小时间？）

4.2 CFS

发生了一个致命的控制器错误，无法在对应的CQ中进行通信，CFS会被置1；如果没有发送错误，那么一直为0；

controller初始化阶段如果发生fatal controller error，那么重启后该值会被置1；

4.3 SHST

 SHST和CC.SHN关联，表示shutdown过程状态，需要主机设置CC.SHN。

shutdown操作后（即SHST->10b），需要CC.EN=0，然后开始执行命令（和shutdown相关的）。

如果host提交reset命令给controller，但是controller并没有reset，该行为未被定义。

4.4 NSSRO

如果在向NVM子系统供电时上次出现NVM子系统重置，则此字段的初始值为“1”。

由于对NVM子系统供电，在NVM子系统重置后，该字段的初始值为“0”。

CAP.NSSRS= 1，controller支持NVM Subsystem Reset feature，NSSRO才有效；

如果NVM子系统重置导致了新固件映像的激活，则此字段的重置值为“0”。

判断是否可以reset



 配置Admin queue时候，把NSSRO写入到CSTS register。

4.5 PP

CC.EN =1时候生效；

PP表示控制器是否在处理命令。PP=0表示controller正常处理命令；如果此位设置为“1”，则控制器已暂时停止处理命令以处理事件。

5 Offset 20h: NSSR – NVM Subsystem Reset

 为主机软件提供了启动NVM子系统重置的能力，是可选项（不是必须的），NSSR是否支持取决于CAP.NSSRS的值。但是位域空间必须占。

host往NSSR中写入0x4E564D65，表示初始化NVME subsystem Reset；其余值都不会产生效果。如果读取该寄存器，返回为0。

 6 Offset 24h: AQA – Admin Queue Attributes

此寄存器定义了admin CQ和SQ的属性。admin SQ和CQ的队列标识符为0h；admin SQ的优先级由所选的仲裁机制决定（参考第4.11节）。admin SQ和CQ要求必须在连续的物理内存中。

ASQS和ACQS分别定义了admin SQ entry size和admin CQ entry size；

在清除此字段为0时候，启用控制器会产生未定义的结果。

CQ和SQ entry的最小是2，最大值为4096。这是一个0 base的值。

 nvme_pci_configure_admin_queue配置AQA。

7 Offset 28h: ASQ – Admin Submission Queue Base Address

表示admin SQ base address，这个需要根据CC.MPS值确定对齐边界。

 dma_alloc_coherent函数分配sq dma address。

8 Offset 30h: ACQ – Admin Completion Queue Base Address

表示admin CQ base address，这个需要根据CC.MPS值确定对齐边界。

 驱动使用dma_alloc_coherent函数分配cq dma address。

9  Offset (1000h + ((2y) * (4 << CAP.DSTRD))): SQyTDBL – Submission Queue y Tail Doorbell

 定义SQ doorbell tail指针。host有cmd需要执行，需要往tail指针+1，host不可读取tail指针，需要SSDread指针，获取cmd信息。





 驱动是通过nvme_dev_map映射bar+dbs。
