DLT645协议介绍

参考

DLT645协议解析(二)---07协议数据帧结构解析 https://www.bilibili.com/read/cv18306889?spm_id_from=333.999.0.0

目前主要使用的有两个版本DLT645-97和DLT645-07，该协议主要用于电表抄表，采用为主-从结构的半双工通讯模式，硬件接口使用RS-485，协议帧报文和使用方法与modbus rtu类似，我们学习时可以将两者进行比较来加强记忆。

帧格式

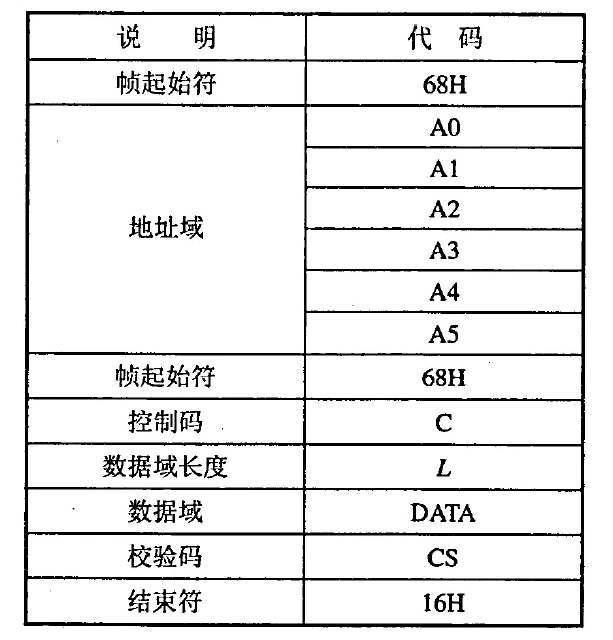

DLT645协议的数据帧由，起始符、地址域、控制符、数据域长度、数据域、检验码、结束符组成，每个部分都由十六进制码构成。

1.帧起始符 68H

DLT645协议的数据帧每帧的开始都固定为0x68，作为数据的起始符方便接收方做数据解析。

2.地址域 A0~A5

地址域是用来表示电表地址，低位在前，高位在后；在485总线上可能挂着多个645设备，要找到指定的设备，必须要根据设备的地址查找。每台设备出厂会有自己的地址，也可以修改设备的通信地址。如下图

无线数传模块

该设备的地址为00013310。

3.控制码

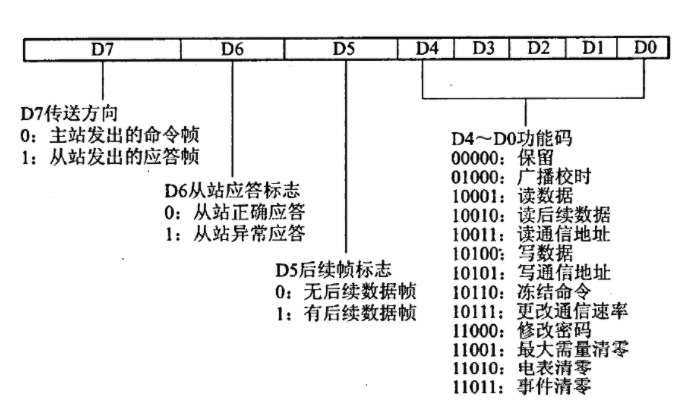

1个字节，例如读取数据的控制码为0x11(00010001)，读取通讯地址的控制码为0x13(00010011)。

4.数据长度L

1个字节，表示数据域的字节数，读取数据时L<= 200;写数据时L <= 50，L=0表示无数据域。

5.数据域

数据域为变长，字节数由数据长度L决定，传输时候。发送方需要加0x33，接收方需要减去0x33。

6. CS校验码

1个字节，采用算术和进行校验。

7.结束符16H

DLT645的指令帧均已0x16作为结束符。

应答帧

无线通信协议传输

在发送帧信息之前，需要根据设备需要先发送前导码，前导码由0-4个FEH组成，所有数据项都是按照低字节在前，高字节在后的方式传输。通讯的时候现有主站发出信息帧，然后从站收到后根据信息做应答。

例如

发送：68 03 20 12 22 20 65 68 11 04 33 33 33 33 8D 16

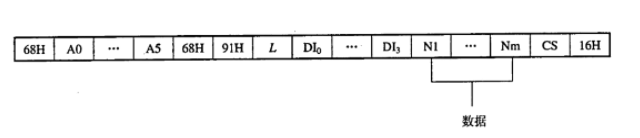

应答：68 03 20 12 22 20 65 68 91 08 33 33 33 33 33 33 33 33 DD 16

发送：FE FE FE FE 68 18 20 12 22 20 65 68 11 04 33 32 34 35 A4 16

应答：FE FE FE FE 68 18 20 12 22 20 65 68 91 0A 33 32 34 35 33 33 33 33 C7 56 13 16
