安卓五子棋绘制

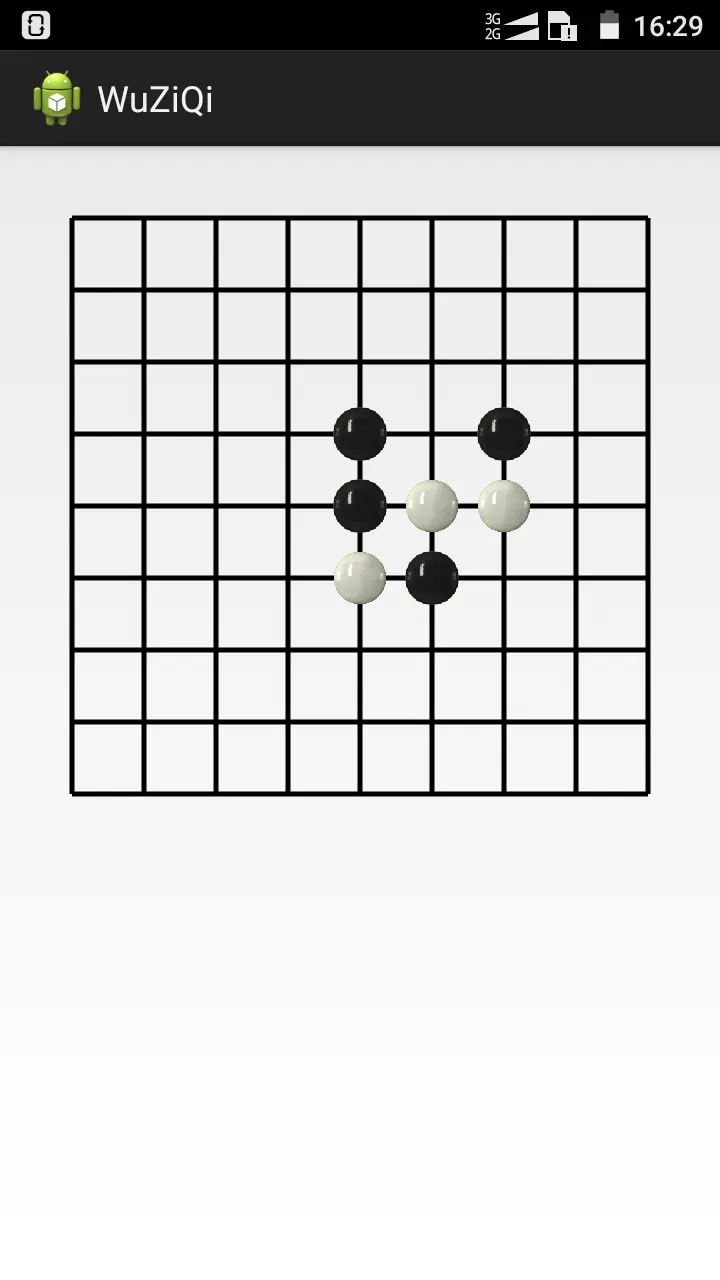

直接上图，看结果，很简洁，一个棋盘和若干的黑白子。

首先我们要建立我们的棋盘和棋子，这就需要我们自己建立我们的棋盘View。
如果有人不理解什么是自定义VIew的话，点这里。
好，我么来分析一下这个自定义View中的需要什么吧，首先是一个棋盘，多少乘多少的看个人爱好，然后就是棋子，黑子，白子。很简单的两部分。
要自定义View就是实现onDraw（）方法。实现ondraw（）就需要有画笔。
我们在 构造函数里 构造出我们的画笔。
// 设置画笔的属性
mPaint = new Paint();
mPaint.setStrokeWidth(5);
mPaint.setStyle(Style.STROKE);
mPaint.setAntiAlias(true);
有了画笔那就开始画吧，有人会问，从来哪里开始画啊，我们就开始画横线和竖线，这一步很简单吧，canvas.drawLine（）方法想画多少就画多少。下面是准备工作：
1、获取屏幕的宽和高。private int screen_width, screen_height;
2、设定我们棋盘的单个单元格的宽度（正方形） 屏幕宽/单元格行数 即 lineWidth = screen_width / lineNum;
3、设定棋子的大小 piece_width = lineWidth / 4 * 3; 比棋单元格略小
这样我们就可以以（lineWidth，lineWidth）为坐标原点去画我们棋盘
画行
for (int i = 0; i < lineNum - 1; i++) {
canvas.drawLine(lineWidth, lineWidth * (i + 1), screen_width- lineWidth, lineWidth * (i + 1), mPaint);
}
画列
for (int i = 0; i < lineNum - 1; i++) {
canvas.drawLine(lineWidth * (i + 1), lineWidth,
lineWidth * (i + 1), screen_width - lineWidth, mPaint);
}
这样我们就把棋盘画好了。
画好棋盘接下来就是棋子了
重写onTouchEvent(MotionEvent event)方法我们可以获取手指点击的坐标即（event.getX(),event.getY())。我们先不要考略落下的点是否在棋盘的两线之间，把每一次手指的落点作为棋子的落点，那么我们可以这么写
float x = event.getX();
float y = event.getY();
canvas.drawBitmap(bitmap_piece, x，y, mPaint);
接下来就是我们棋子的落点必须是正规的，不能随便向往那里落，就往哪里落。那么我们就要对我们的落点就行计算了。
落点 （x,y）x/lineWidth 这就得到是（单元格宽）列宽的几倍，0,1,2,3·····同理y也是，这样我们就得到了棋子的真正要落下的点数。如果为（0,0）那么他就会以（lineWidth，n
*lineWidth）为原点去画这个棋子，可是我们需要的棋子的圆心落在两条线的交点处，那么我们就让棋子左移棋子的半径上移他的半径，这样就正好落到了交点。
这样我们的棋子棋盘就绘画完成。只是没有规则。规则控制我们放在下一篇。
接下来直接上代码

public class MyView1 extends View {
/** * 默认 如果先手 是 1 那么就是 黑子 先下 /
private int code = 1;
/* * 画笔 /private Paint mPaint;private int lineNum = 10;
/* * 记录 是否落子状态 /
private int[][] pieces_state;private int screen_width, screen_height;
private Context context;
/* * 每行的宽度 /
private int lineWidth;
/* * 棋子的宽度 /
private int piece_width;
/* * 存储 棋子的容器 */
private ArrayListlist_pieces;
Bitmap black_piece, white_piece, space_piece;
MyView1(Context context, AttributeSet attrs, int defStyleAttr) {
super(context, attrs, defStyleAttr);
this.context = context;
// 设置画笔的属性mPaint = new Paint();mPaint.setStrokeWidth(5);
mPaint.setStyle(Style.STROKE);
mPaint.setAntiAlias(true);screen_height = ScreenUtils.getScreenHeight(context);screen_width = ScreenUtils.getScreenWidth(context);
lineWidth = screen_width / lineNum;
piece_width = lineWidth / 4 * 3;list_pieces = new ArrayList();
black_piece = BitmapFactory.decodeResource(getResources(),
R.drawable.stone_b2);
space_piece = BitmapFactory.decodeResource(getResources(),
R.drawable.stone_space);
black_piece = Bitmap.createScaledBitmap(black_piece, piece_width,
piece_width, false);
white_piece = BitmapFactory.decodeResource(getResources(),
R.drawable.stone_w2);
white_piece = Bitmap.createScaledBitmap(white_piece, piece_width,
piece_width, false);
space_piece = Bitmap.createScaledBitmap(space_piece, piece_width,
piece_width, false);
pieces_state = new int[lineNum][lineNum];
}
public MyView1(Context context, AttributeSet attrs) {
this(context, attrs, 0);
}
public MyView1(Context context) {
this(context, null);
}
@Override
protected void onDraw(Canvas canvas) {
super.onDraw(canvas);
// 画横线
for (int i = 0; i < lineNum - 1; i++) {
canvas.drawLine(lineWidth, lineWidth * (i + 1), screen_width

• lineWidth, lineWidth * (i + 1), mPaint);
  }
  // 画竖线
  for (int i = 0; i < lineNum - 1; i++) {
  canvas.drawLine(lineWidth * (i + 1), lineWidth,
  lineWidth * (i + 1), screen_width - lineWidth, mPaint);
  }
  // 画棋子 可以建一个线程专门用于 刷新
  for (int i = 0; i < list_pieces.size(); i++) {
  Piece piece = list_pieces.get(i);
  if (piece.code == -1) {
  canvas.drawBitmap(white_piece, piece.x * lineWidth
• piece_width / 2, piece.y * lineWidth - piece_width
  / 2, mPaint);
  } else {
  canvas.drawBitmap(black_piece, piece.x * lineWidth
• piece_width / 2, piece.y * lineWidth - piece_width
  / 2, mPaint);
  }
  }
  }
  @Override
  public boolean onTouchEvent(MotionEvent event) {
  switch (event.getAction()) {
  case MotionEvent.ACTION_DOWN:
  break;
  case MotionEvent.ACTION_UP:
  float x = event.getX();
  float y = event.getY();
  if (x < lineWidth || x > screen_width - lineWidth / 2
  || y < lineWidth || y > screen_width - lineWidth / 2) {
  } else {
  Piece point = getRealPoint(code, x, y);
  if (point == null) {
  } else {
  code = -code;
  list_pieces.add(point);
  }
  }
  Vibrator vib = (Vibrator) context
  .getSystemService(Service.VIBRATOR_SERVICE);
  vib.vibrate(50);
  break;
  }
  invalidate();
  return true;
  }
  public Piece getRealPoint(int code, float x, float y) {
  int p_x = (int) (x / lineWidth);
  int p_y = (int) (y / lineWidth);
  if (pieces_state[p_x][p_y] == 0) {
  pieces_state[p_x][p_y] = code;
  } else {
  return null;
  }
  Piece piece = new Piece(code, p_x, p_y);
  return piece;
  }
  public boolean isSucces() {
  return false;
  }
  @Override
  protected Parcelable onSaveInstanceState() {
  // TODO Auto-generated method stub
  return super.onSaveInstanceState();
  }
  @Override
  protected void onRestoreInstanceState(Parcelable state) {
  // TODO Auto-generated method stub
  super.onRestoreInstanceState(state);
  }
  @Override
  protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
  int widthSize = MeasureSpec.getSize(widthMeasureSpec);
  int heightSize = MeasureSpec.getSize(heightMeasureSpec);
  int width = Math.min(widthSize, heightSize);
  setMeasuredDimension(width, width);
  }
  }
