H3C交换机基于MAC的VLAN配置

配置需求或说明

1.1适用产品系列

本案例适用于如S7006、S7503E、S7506E、S7606、S10510、S10508等S7000、S7500E、S10500系列，且软件版本是V7的交换机

1.2配置需求及实现的效果

SWA和SWB的GE1/0/1分别连接两个会议室，PC1和PC2是会议用笔记本电脑，在两个会议室间移动使用。PC1和PC2分别属于两个部门，两个部门间使用VLAN 100和VLAN 200进行隔离。现要求这两台笔记本电脑无论在哪个会议室使用，均只能访问自己部门的服务器，即Server1和Server2。PC1和PC2的MAC地址分别9c7b-ef9a-443d和9c7b-ef9a-4431。实现不同VLAN之间的终端可以互访并且可以访问互联网。

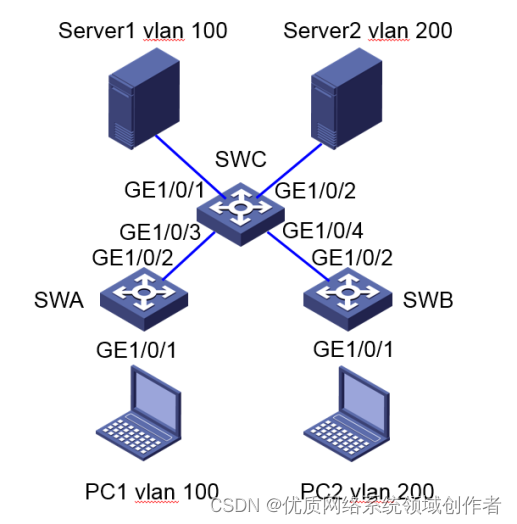

2 组网图

配置步骤
3 配置步骤

一．配置SwitchA

#在SWA上创建vlan 100和vlan200。

system-view

[SWA] vlan 100

[SWA-vlan100] quit

[SWA] vlan 200

[SWA-vlan200] quit

#将PC1的mac地址与vlan 100关联，PC2的mac地址与vlan 200关联。

[SWA] mac-vlan mac-address 9c7b-ef9a-443d vlan 100

[SWA] mac-vlan mac-address 9c7b-ef9a-4431 vlan 200

#将GE1/0/1的端口类型配置为hybrid，并使其在发送vlan 100和vlan 200的报文时去掉vlan tag；开启GE1/0/1端口的mac vlan功能。

[SWA] interface gigabitethernet 1/0/1

[SWA-GigabitEthernet1/0/1] port link-type hybrid

[SWA-GigabitEthernet1/0/1] port hybrid vlan 100 200 untagged

[SWA-GigabitEthernet1/0/1] mac-vlan enable

[SWA-GigabitEthernet1/0/1] quit

#配置SWA的上联口GE1/0/2为trunk口，允许vlan 100和vlan 200通过。

[SWA] interface gigabitethernet 1/0/2

[SWA-GigabitEthernet1/0/2] port link-type trunk

[SWA-GigabitEthernet1/0/2] port trunk permit vlan 100 200

[SWA-GigabitEthernet1/0/2] quit

二．配置SwitchB（配置同SwitchA，不再赘述）

三．配置SwitchC

#在SWC上创建vlan 100和vlan200，并将GE1/0/1口加入vlan100，GE1/0/2口加入vlan200。

system-view

[SWC] vlan 100

[SWC-vlan100] port gigabitethernet 1/0/1

[SWC-vlan100] quit

[SWC] vlan 200

[SWC-vlan200] port gigabitethernet 1/0/2

[SWC-vlan200] quit

#配置SWC的下联口GE1/0/3和GE1/0/4均为trunk口，允许vlan 100和vlan 200通过。

[SWC] interface gigabitethernet 1/0/3

[SWC-GigabitEthernet1/0/3] port link-type trunk

[SWC-GigabitEthernet1/0/3] port trunk permit vlan 100 200

[SWC-GigabitEthernet1/0/3] quit

[SWC] interface gigabitethernet 1/0/4

[SWC-GigabitEthernet1/0/4] port link-type trunk

[SWC-GigabitEthernet1/0/4] port trunk permit vlan 100 200

[SWC-GigabitEthernet1/0/4] quit

4 验证配置

#在SWA和SWB上显示所有mac vlan表项，可以查看到PC1和vlan 100、PC2和vlan 200的静态mac vlan表项已经生成。

[SWA] display mac-vlan all

The following MAC VLAN addresses exist:

S:Static D:Dynamic

MAC address Mask VLAN ID Dot1q State

9c7b-ef9a-443d ffff-ffff-ffff 100 0 S

9c7b-ef9a-4431 ffff-ffff-ffff 200 0 S

[SWB] display mac-vlan all

The following MAC VLAN addresses exist:

S:Static D:Dynamic

MAC address Mask VLAN ID Dot1q State

9c7b-ef9a-443d ffff-ffff-ffff 100 0 S

9c7b-ef9a-4431 ffff-ffff-ffff 200 0 S
