4G是从1×1到2×2，而5G是从2×2到100×100。虽然创新性也许没有前者那么颠覆性，但同样不可忽略。因为2×2到100×100，并不是一个 straightforward 的过程。
在4G系统中，由于天线数很少，往往使用的是全数字波束成形， 这个过程的优势是可以任意地调节信号的幅度和相位，趋近无限精度。 然而，这也意味着每个天线需要配置一套独立的射频链路，其中包括造价昂贵的数模/模数转换器等，也带来了高额的能量和硬件开支，随天线数正比增长。 这一问题极大地限制了 Massive MIMO 的使用，于是提出，使用混合波束成形（HBF）来降低系统开支。

HBF，将原本的数字波束成形分割成两部分，一部分由低维的数字波束成形实现，另一部分由高维的模拟波束成形实现（高维度模拟 BF 增益弥补低维数字 BF 的损失，采用大量的相移器增加天线阵列的增益，从而实现系统性能与硬件成本的折衷），从而大大降低了射频链路数目的需求。

为了形成窄波束，还是需要保留大规模天线阵列，一个减少RF Chain的数量的思路就是，每个 RF Chain 则通过多个移相器连接多个天线。这事实上借鉴了相控阵雷达的理念。典型的相控阵雷达模型只有一个 RF Chain，但是通过移相器连接了成百上千个天线阵元，如此一来，其发射出去的信号就是一个 benchmark 信号的多个移相版本在空间中的叠加，从而可以指向特定的方向。相比于完整的 RF Chain，移相器的成本要便宜许多，功耗也要低得多。

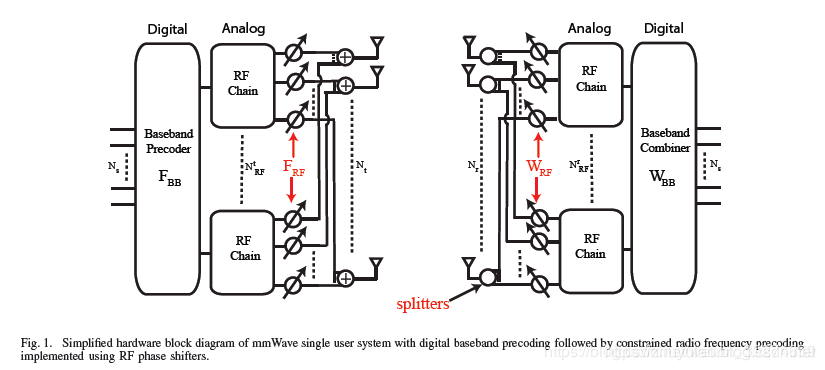

这张图其实已经反映了 HBF 的核心特征：大大降低了 RF chain 的数目，从而节约了硬件开销。需要重点注意的是模拟波束成形和数字波束成形的区别。为了降低 RF chain，后续的模拟波束成形是在模拟域（射频）上操作的，其主流结构使用相移器来实现。其优点是成本较低，缺点在于只能改变信号的相位。
