flutter架构解析

Flutter 是一个跨平台的 UI 工具集，它的设计初衷，就是允许在各种操作系统上复用同样的代码，例如 iOS 和 Android，同时让应用程序可以直接与底层平台服务进行交互。如此设计是为了让开发者能够在不同的平台上，都能交付拥有原生体验的高性能应用，尽可能地共享复用代码的同时，包容不同平台的差异。

在开发中，Flutter 应用会在一个 VM（程序虚拟机）中运行，从而可以在保留状态且无需重新编译的情况下，热重载相关的更新。对于发行版 (release) ，Flutter 应用程序会直接编译为机器代码（Intel x64 或 ARM 指令集），或者针对 Web 平台的 JavaScript。 Flutter 的框架代码是开源的，遵循 BSD 开源协议，并拥有蓬勃发展的第三方库生态来补充核心库功能。

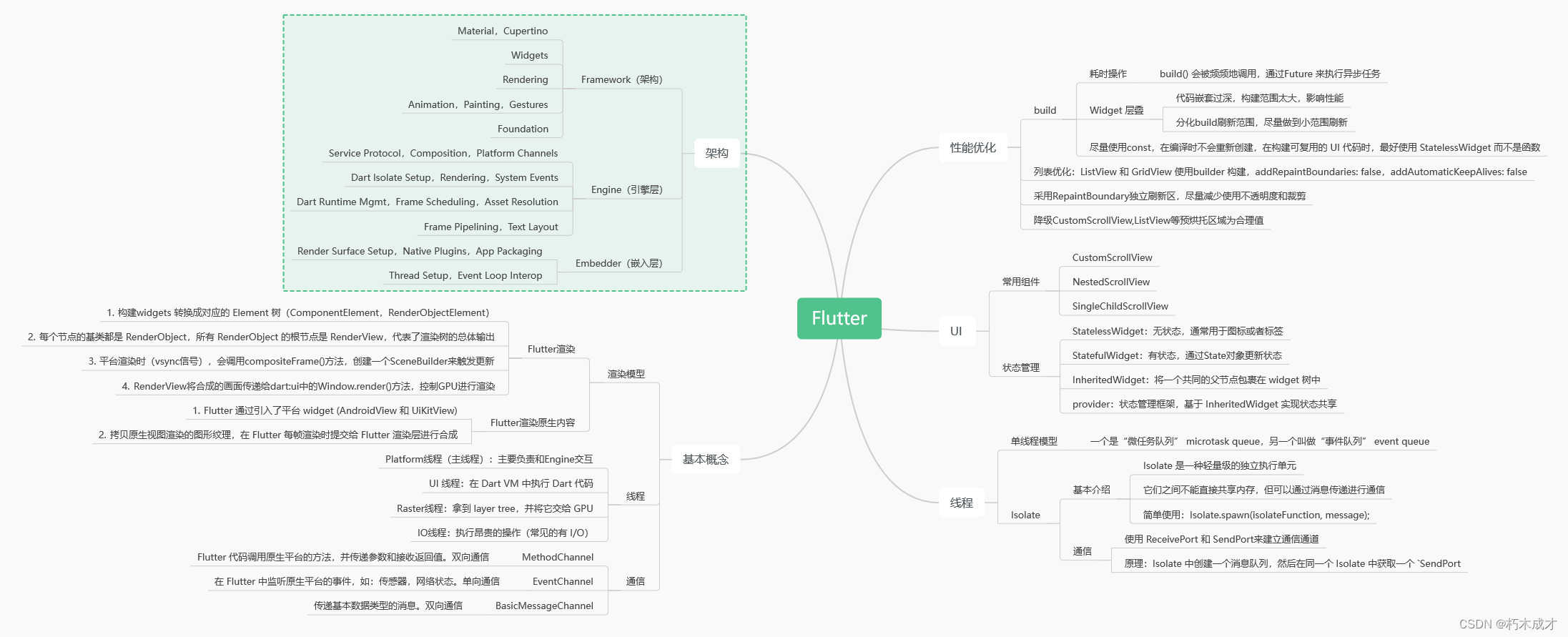

架构知识图：

一.架构概览

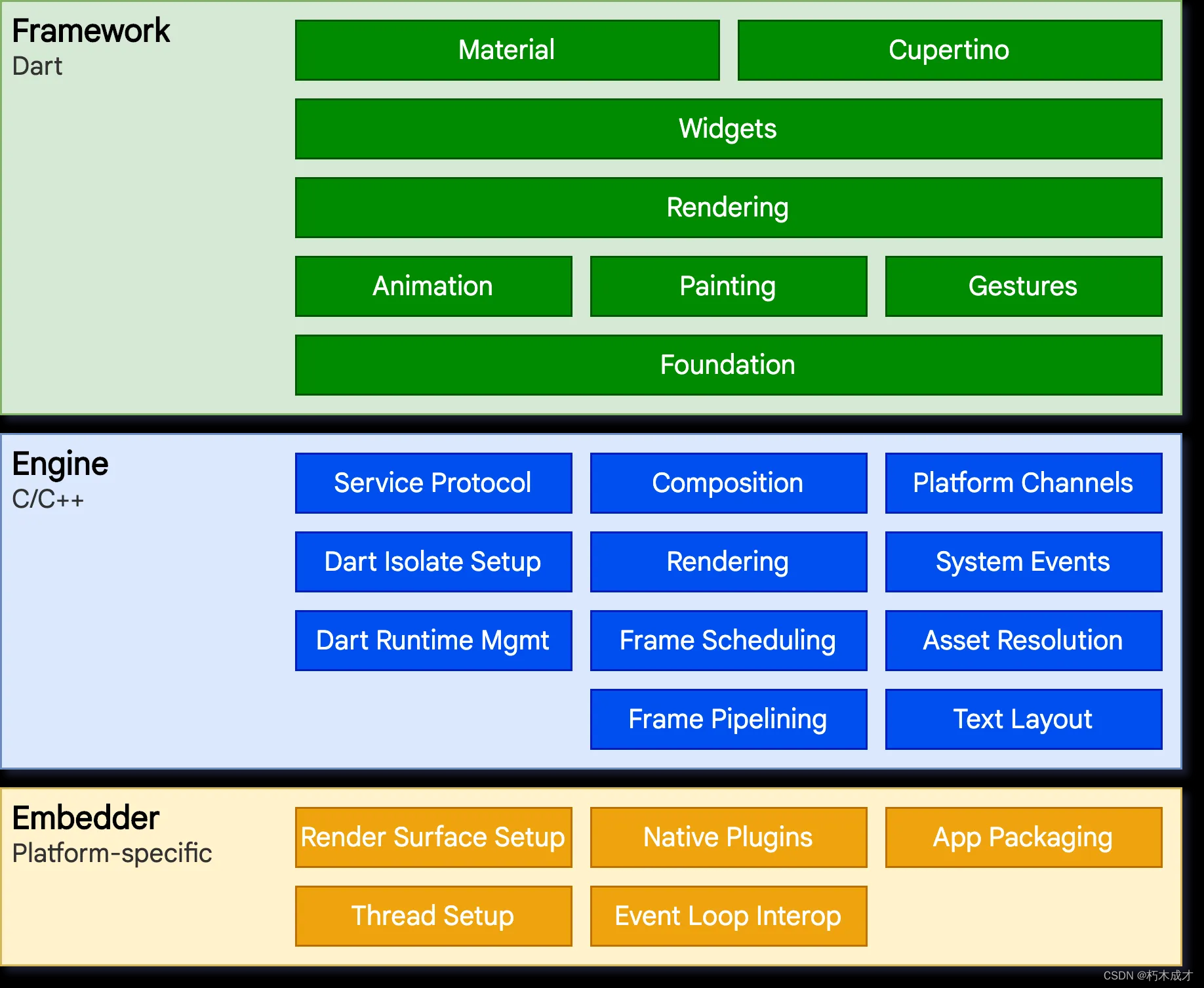

Flutter 从上到下可以分为三层：框架层、引擎层和嵌入层

1.框架层

底下两层（Foundation 和 Animation、Painting、Gestures）在 Google 的一些视频中被合并为一个dart UI层，对应的是Flutter中的dart:ui包，它是 Flutter Engine 暴露的底层UI库，提供动画、手势及绘制能力。

Rendering 层，即渲染层，这一层是一个抽象的布局层，它依赖于 Dart UI 层，渲染层会构建一棵由可渲染对象的组成的渲染树，当动态更新这些对象时，渲染树会找出变化的部分，然后更新渲染。渲染层可以说是Flutter 框架层中最核心的部分，它除了确定每个渲染对象的位置、大小之外还要进行坐标变换、绘制（调用底层 dart:ui ）。

Widgets 层是 Flutter 提供的的一套基础组件库，在基础组件库之上，Flutter 还提供了 Material 和 Cupertino 两种视觉风格的组件库，它们分别实现了 Material 和 iOS 设计规范。

2. 引擎层

Engine，即引擎层。毫无疑问是 Flutter 的核心， 该层主要是 C++ 实现，其中包括了 Skia 引擎、Dart 运行时（Dart runtime）、文字排版引擎等。在代码调用 dart:ui库时，调用最终会走到引擎层，然后实现真正的绘制和显示。

3. 嵌入层

Embedder，即嵌入层。Flutter 最终渲染、交互是要依赖其所在平台的操作系统 API，嵌入层主要是将 Flutter 引擎 ”安装“ 到特定平台上。嵌入层采用了当前平台的语言编写，例如 Android 使用的是 Java 和 C++， iOS 和 macOS 使用的是 Objective-C 和 Objective-C++，Windows 和 Linux 使用的是 C++。 Flutter 代码可以通过嵌入层，以模块方式集成到现有的应用中，也可以作为应用的主体。Flutter 本身包含了各个常见平台的嵌入层，假如以后 Flutter 要支持新的平台，则需要针对该新的平台编写一个嵌入层。

二.渲染模型

你可能思考过：既然 Flutter 是一个跨平台的框架，那么它如何提供与原生平台框架相当的性能？

让我们从安卓原生应用的角度开始思考。当你在编写绘制的内容时，你需要调用 Android 框架的 Java 代码。 Android 的系统库提供了可以将自身绘制到 Canvas 对象的组件，接下来 Android 就可以使用由 C/C++ 编写的 Skia 图像引擎，调用 CPU 和 GPU 完成在设备上的绘制。

通常来说，跨平台框架都会在 Android 和 iOS 的 UI 底层库上创建一层抽象，该抽象层尝试抹平各个系统之间的差异。这时，应用程序的代码常常使用 JavaScript 等解释型语言来进行编写，这些代码会与基于 Java 的 Android 和基于 Objective-C 的 iOS 系统进行交互，最终显示 UI 界面。所有的流程都增加了显著的开销，在 UI 和应用逻辑有繁杂的交互时更为如此。

相比之下，Flutter 通过绕过系统 UI 组件库，使用自己的 widget 内容集，削减了抽象层的开销。用于绘制 Flutter 图像内容的 Dart 代码被编译为机器码，并使用 Skia 进行渲染。 Flutter 同时也嵌入了自己的 Skia 副本（未来会迁移到 Impeller），让开发者能在设备未更新到最新的系统时，也能跟进升级自己的应用，保证稳定性并提升性能。

1.构建过程

从 Widget 到 Element

@override
  Widget build(BuildContext context) {

    return Container(
      color: Colors.blue,
      child: Row(
        children: [
          Image.network('https://www.example.com/1.png'),
          const Text('A'),
        ],
      ),
    );
  }

当 Flutter 需要绘制这段代码片段时，框架会调用 build() 方法，返回一棵基于当前应用状态来绘制 UI 的 widget 子树。在这个过
