二进制表示整数及运算

现代计算机存储和处理信息以二值信号表示，二值信号能够很容易地被表示、存储和传输。例如穿孔卡片上有洞或无洞、电压的高低或顺时针、及顺时针或逆时针的磁场。

图 二进制与电压的关系

1 二进制

大多数计算机使用8位作为一个字节，是最小的可寻址的内存单位。一个字节的值域是00000002 ~ 111111112。如果看出十进制整数，它的值域是010~25510。

这两种方式的表示方法都不合适：二进制表示法太冗长,十进制表示法与位模式的互相转换很麻烦。

1.1 十六进制

十六进制（简写为”hex”）使用 ‘0’~‘9’及 ‘A’~‘F’来表示16个可能的值。

十进制	0	3	17	29	162
二进制	0000 0000	0000 0011	0001 0001	0001 1101	1010 0010
十六进制	00	03	11	1d	a2

表 十进制、二进制与十六进制的表示

在大部分开发语言中，以0x或0X开头的数字常量被认为是十六进制的值。

1.2寻址和字节顺序

对于跨越多字节的程序对象，必须建立两个规则：这个对象的地址是什么，以及在内存中如何排列这些字节。

图 一个int类型对象在内存中的存储形式

一个类型为int的变量的大小为4个字节。其地址是0x50。这个变量的四个字节存储在0x50,0x51,0x52,0x53这四个位置中。

1.2.1 大端法与小端法

大端法：按最高有效字节到最低有效字节的顺序存储；

小端法：按最低有效字节到最高有效字节的顺序存储；

大小端法没有优劣之分，不同厂商在选择字节排序顺序时选择了不同的规则。

图 值为0x01234567的int类型大小端法存储方式

1.3 掩码

掩码是一串二进制代码对目标字段进行位与运算，屏蔽当前的输入位。将源码与掩码经过按位运算或逻辑运算得出新的操作数。

例如将ASCII码中的大写字母改作小写字母。A的码值位65(0100 0001),a的码值为97(0110 0001)。将A 转化为小写，只需将A的码值与(0010 000)进行或运算。

2 整数表示

用位来编码整数有两种不同的方式：一种只能表示非负数(无符号数)，而另一种能够表示负数、零和正数。

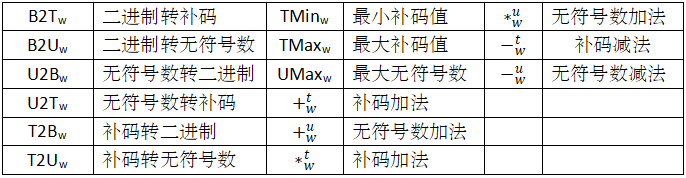

表 整数的数据与算术操作术语。小标w表示数据中的位数

假设有一个整数数据类型有w位，我们将位向量写成,表示整个向量，或者写成[xw-1,xw-2,...,x0],表示向量中的每一位。

2.1 无符号与补码的编码

2.1.1 无符号数编码

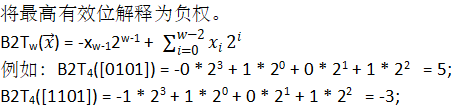

2.1.2 补码编码

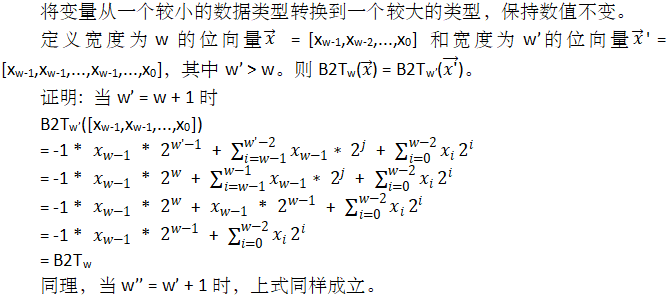

2.2 补码扩展一个数字的位

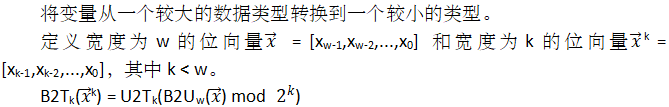

2.3 补码截断一个数字的位

3 整数运算

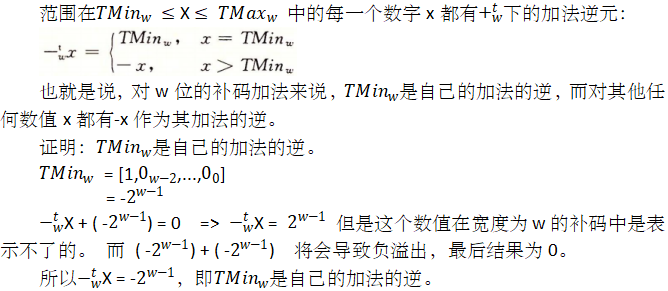

3.1 补码的非

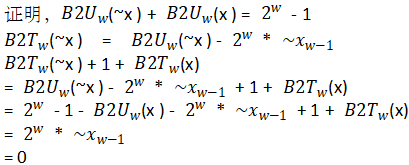

3.1.1  -x = ~x + 1

这个规律在计算十六进制是哪个数的补码时非常有帮助，比如计算0xab是哪个数的补码。

X = [1010 1011]  ~X = [0101 0100]

-X = ~X + 1 = [0101 0100] + 1 = [0101 0101]= 85

所以 0xab 是 -85的补码。
