①生成双Y轴图像

双Y轴图像可以将两组单位、范围完全不同的两组数据同时显示在一张图上（如相位与相位差），从而能够节省空间，使文章更紧凑。

origin生成双Y轴图像的操作如下：

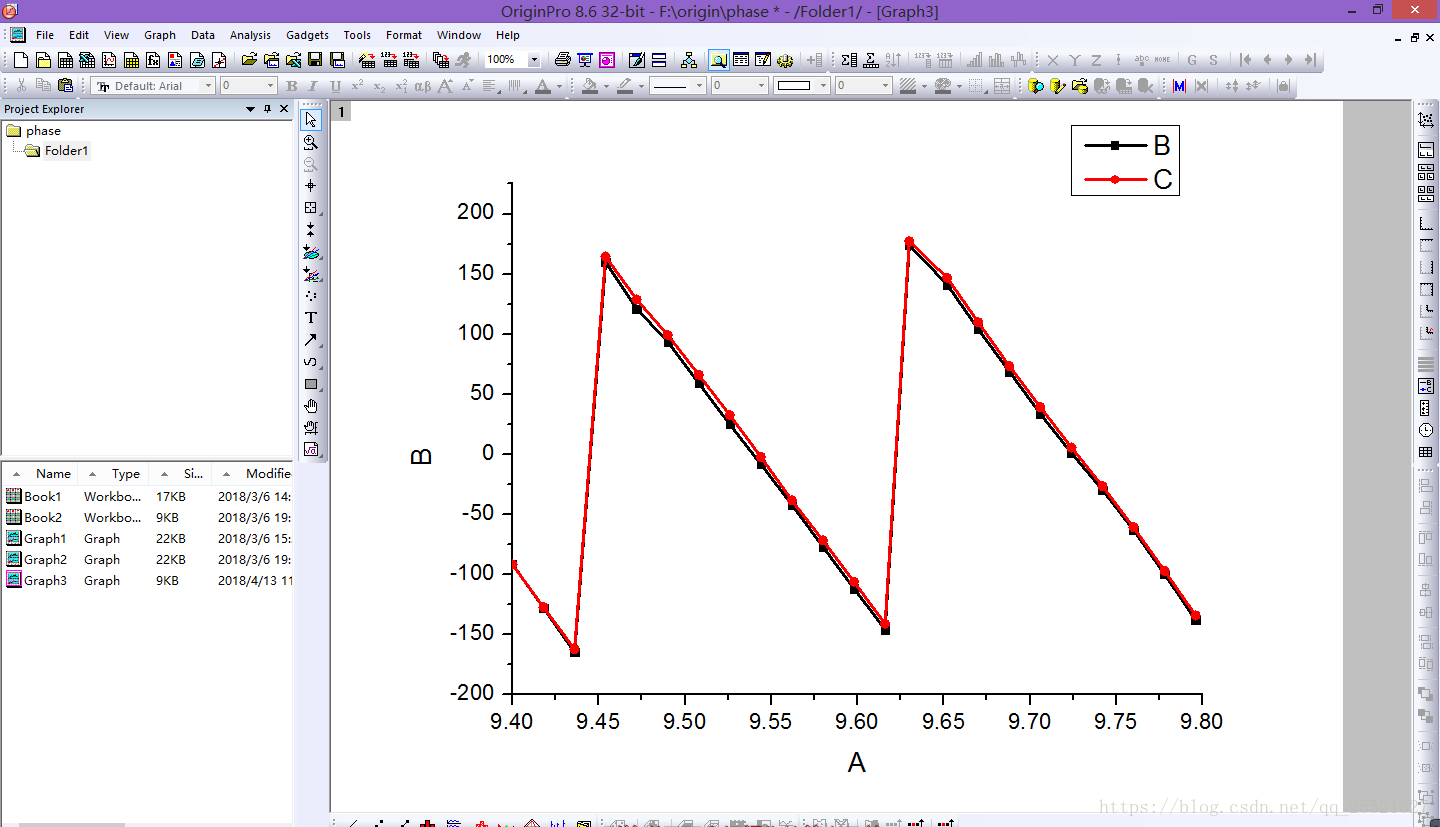

首先，建立好表格后，选择左边Y轴的数据，生成第一幅图

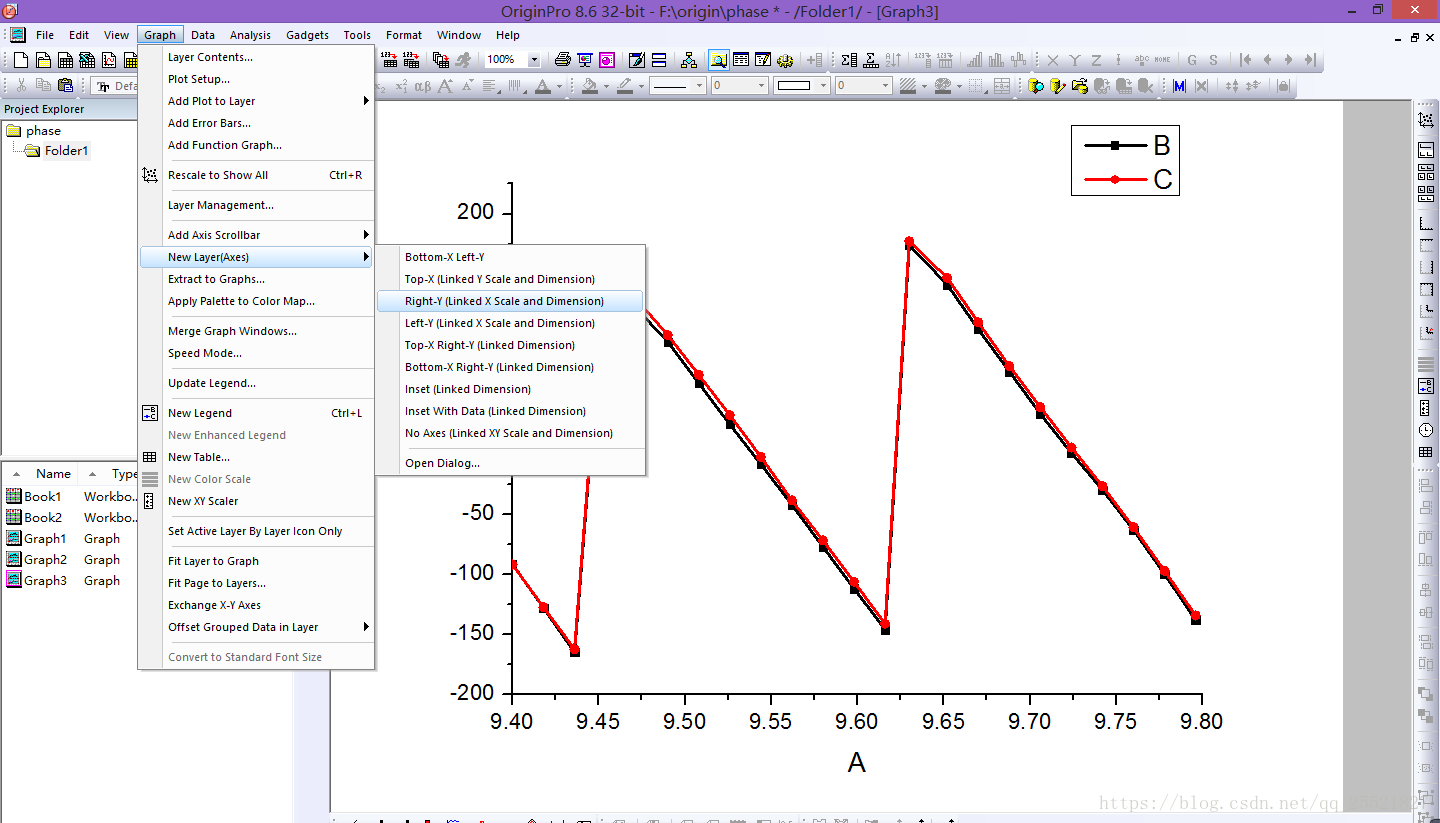

然后选择需要的右侧Y轴的数据，通过graph→new layer命令形成右侧Y轴图像

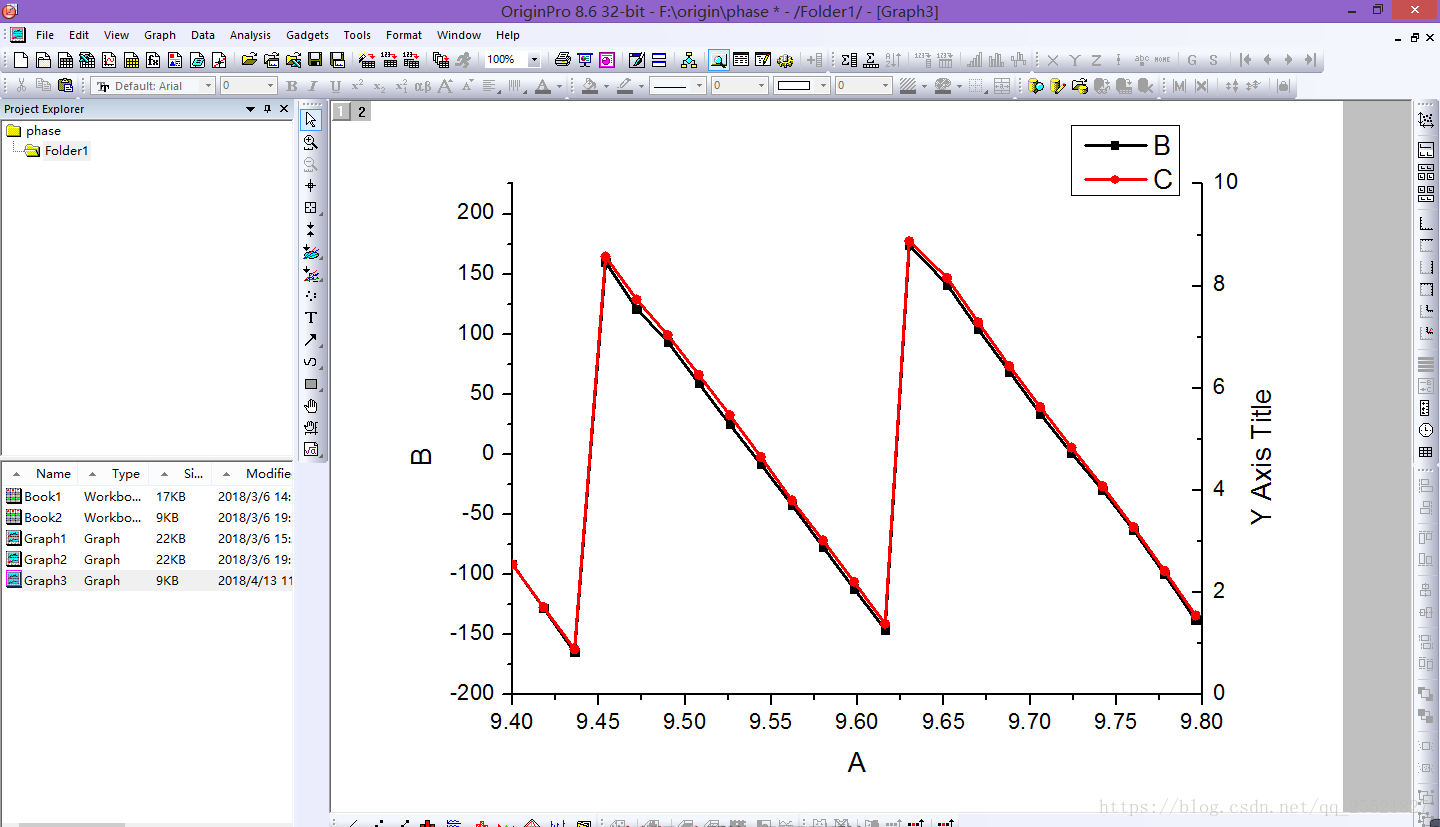

此时，图像会有两个图层，右侧Y轴也已经出现，

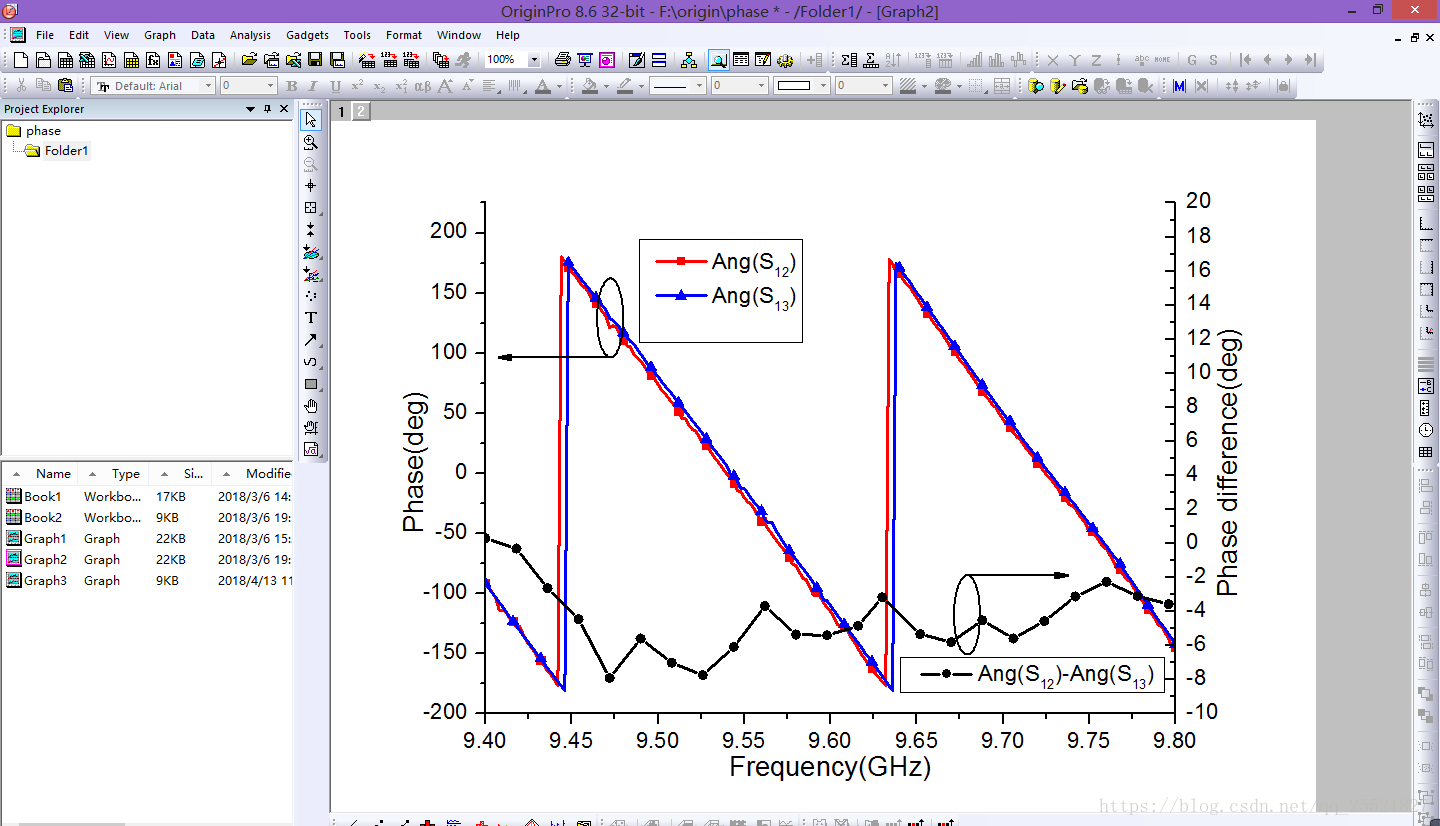

右击图层2，通过layer contents选择要添加的数据与图像形式，再做进一步调整

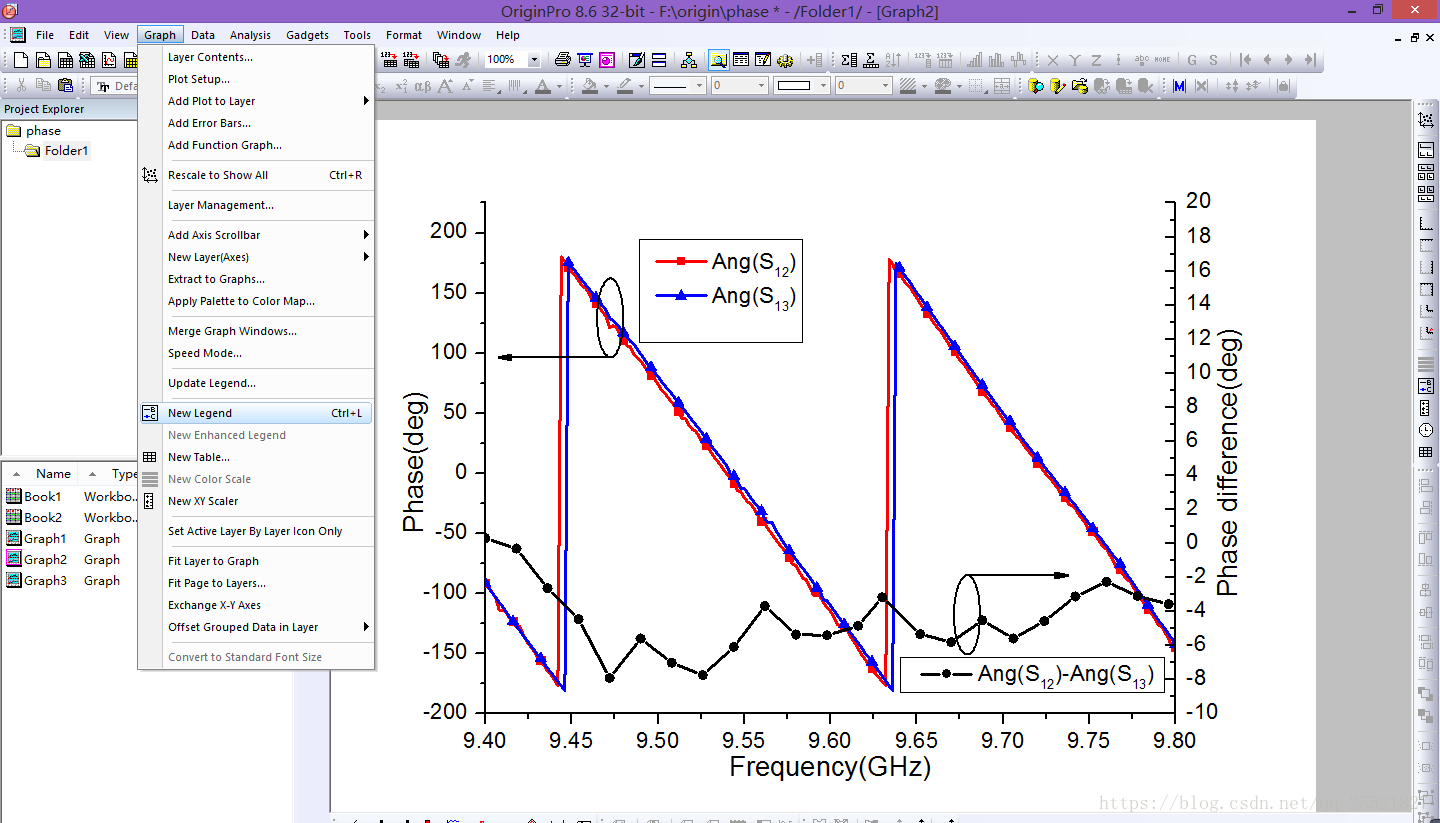

新图层需要显示图例的话，则通过graph→new legend显示当前图层的图例。右击图例，根据properties来修改图例格式，比如去掉边框线之类。

默认情况下，通过Graph菜单的New Legend 命令，Origin只会自从生成当前活动图层的图例。如果要将所有图层的图例都放在一起，可以进行如下操作：
从Graph菜单选择“update legend”—“open dialog”;
在弹出的控制面板中，将“Destination”设置为“Whole Page”，将“Update mode”设置为“Reconstrut”，“Legend”设置为“One legend of all”，其它地方根据自己的需要设定即可。
点击Apply或OK按钮即可实现上述要求了。
