dwg图形轮廓提取插件

在某些行业，如水切割，线切割，钣金，激光加工等行业，需要对dwg或者dxf图纸中图形的外轮廓进行提取出来（有的称谓为：轮廓提取 或 轮廓识别 或 轮廓查找），本文提出的解决方法是在autocad中做一个插件，本文讨论的不限于产品说明，还包含技术路线。

进行轮廓查找时，一般有以下步骤：

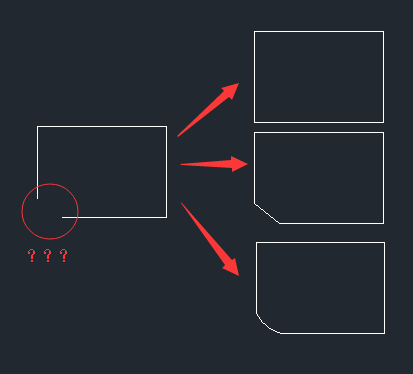

• 修补：一般来说，用户的图纸上的图元不太规则，轮廓可能有瑕疵，一般称为线头，在查找轮廓之前，先进行线头查找，对轮廓进行手工修补，可以提升效率。为什么不自动修补呢？因为程序无法知道如何修改，因为一个缺口，直接是用直线连接还是圆弧连接，是根据业务而定的。

• 容差设置：这个大家都可以理解，容差要设置大点，因为用户的图纸轮廓可能不是严格闭合的，但是任何事情都是过犹不及，设置过大，会有新的问题，会发生错误的轮廓连接。到底设置多大，也是因具体图纸而异。

• 轮廓图元之间的关系：组成轮廓的线段在交叉点是否需要打断处理。
