农村进户线只有火线跟零线？低压配电系统接地型式IT、TT、TN的区别，带你更深一层了解！（第2部分才透彻）捎带讲了漏保原理进出电流差30mA跳闸，重复接地防止中性点接地失败断开

1.你也说了是农村。

按照国家标准和国网公司相关规定（具体规定在单位电脑上，需要的话我可以给你找），农村配电系统，仅采用TT系统。具体原因还是挺复杂的，简单来说就是成本问题，主要是农村用户太分散，单独做接地系统，国家没这个钱，农户自己更不会投入。而且TT系统其实也是具备一定程度的防护能力的，只不过是供电可靠性差一点。漏电保护器没有你说的那么不灵敏，国网公司要求各级供电营业所必须安装“三级漏保”，也就是说配电变压器一级，总保；低压分支路一级，支保；用户门口一级，户保。在实际运行中，前两级都装好了的，至于户保，我想说的是，很多农户比较讨厌这个东西，因为它老是跳，于是很多人就自行把它拆了。它老是跳的原因当然是电器设备存在漏电的问题，那么接下来就是第二个问题。

您回答的第四个问题：“村庄用电基本都是TT接地型式的，比TN-C-S的优势在于不需要在用户侧做地网。每户进户处设置一个漏电保护器，还是很安全的”，我觉得不能这么说，首先TT系统的定义：电源端有一点直接接地，电气装置的外露导电部分直接接地，此接地点在电气上独立于电源端接地点。TT系统的局限性正是需要设备端接地，耗费钢材。如果不做接地保护，导致漏电电流不足以使漏电保护装置动作，并不能保证人身安全，因为人身处环境跟用电器不一样，极端情况比如浴室内开关漏电（干燥），人洗澡时去碰开关（全身潮湿），情况好的话人一触电漏电保护器马上动作（超过30mA），要不然。。

作者：Walter Liang

链接：https://www.zhihu.com/question/46740757/answer/110697802

来源：知乎

著作权归作者所有。商业转载请联系作者获得授权，非商业转载请注明出处。

作者：山上三只竹

链接：https://www.zhihu.com/question/46740757/answer/147144610

来源：知乎

著作权归作者所有。商业转载请联系作者获得授权，非商业转载请注明出处。

低压配电系统接地型式IT、TT、TN的区别，带你更深一层了解！

低压配电系统的接地方式根据GB-50065-2011《交流电气装置的接地设计规范》、国家电网DL/T621-1997《农村低压电力技术规程》、DL499-2001《电力设备过电压保护设计技术规程》等标准采用了与国际上相同的方式，即IT、TT、TN 形式，其中TN 系统又分为TNS、TNC、TN-C-S 形式。

（1）其系统代号的含义

1）第一位字母表示系统和地之间的关系；I表示系统所有带电的零部件均与地绝缘或由一点经过一定的阻抗接地；T表示系统有一点直接接地。

2）第二位字母表示成套设备中外露可导电部件与地的关系；T表示外露可导电部件与地之间有直接电连接。这种连接和电源系统中的接地点无关(即不是通过接地点接地)（实际农村TT方式没有接地线，而是进户接漏电保护仪器，检测进线和出线的电流差值，相差大于30MA即可跳闸）；N 表示外露可导电部件与电源系统接地点(交流系统通常为中性点)之间有直接电连接。

3）第三位和第四位字母用来表示中性导体(即工作零线)和保护导体(即保护零线)的布置形式；S 表示中性导体和保护导体各自独立；C 表中性导体和保护导体合用一根导体(PEN)。

（2）IT系统接地方式

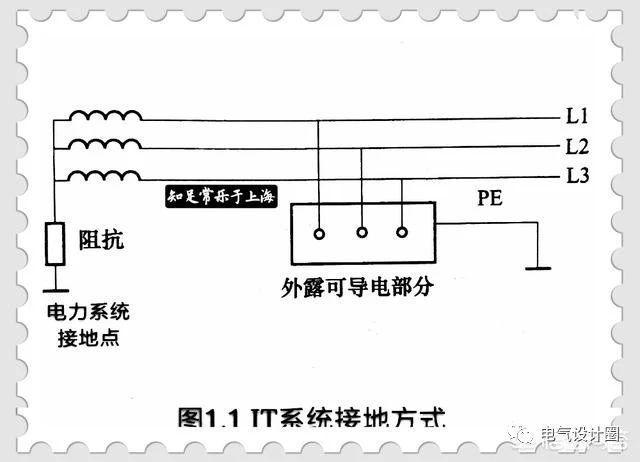

见下图1.1所示：

这种接地方式，其电力系统中性点不接地或经过高阻抗接地，用电设备的外露可导电部分经过各自的PE线接地。这种系统多在停电少的厂矿用电系统，它的优点是各自设备的PE线是分开的，所以相互之间无干扰，电磁适应性比较好。

当任何一相发生故障接地时，利用大地作为相线工作，系统仍然能够工作。但是它如果另一相又接地，则会形成相间短路而出现危险。故，采用IT系统必须安装单相接地检测保护装置，出现问题马上报警处理。

（3）TT系统接地方式

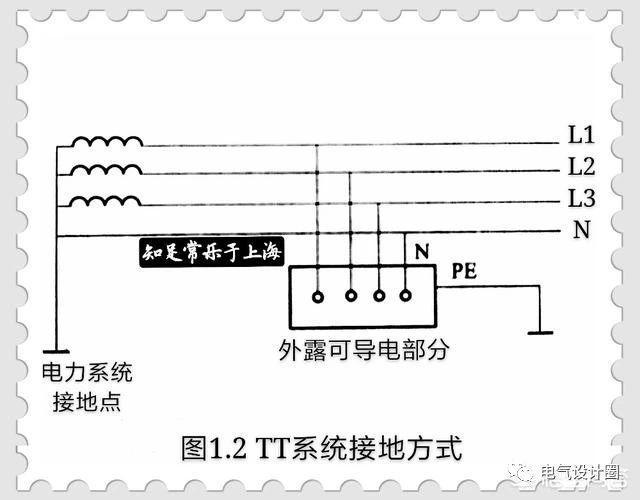

见下图1.2所示：

这种TT系统的接地方式，其电力系统中性点直接接地，用电设备的外露可导电部分采用各自的PE线接地。这种接地方式多用于低压公共电网及农村集体小负荷电网等，由于各自的PE线互不相关，因此电磁适应性较好。它的这种系统中，故障电流取决于电力的电阻和PE线的电阻，从而可以减轻电击的危险程度。如果接地电阻很小，使得流过人体的电流降到安全电流以内，对人体就是安全的。

（4）TN-S系统的接地方式

见下图1.3所示：

这种接地方式，其电力系统中性点直接接地，中性线与保护线是分开的，通常称为三相五线制系统。

这种系统安全可靠，多用于环境条件比较差的场所及高压用户在低压电网中采用保护接零的系统中。

（5）TN-C系统接地方式

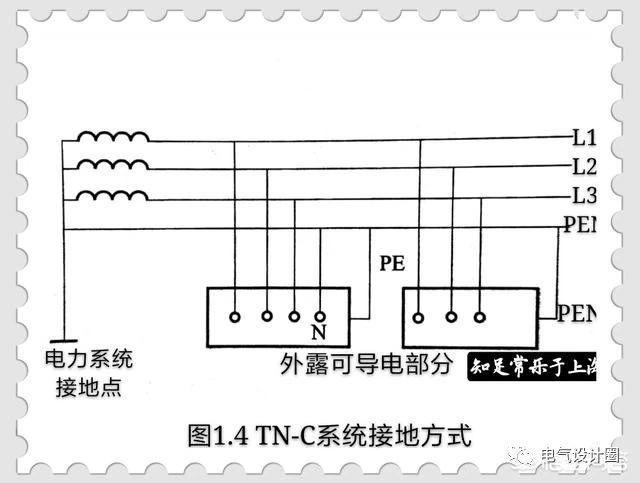

见下图1.4所示：

这种接地方式其电力系统中性点直接接地，它与TN-S系统的差别在于将N线与PE线合并成一根PEN线。一般情况下称为三相四线制系统。目前多采用这种系统工作。当三相负载不平衡或仅仅只有单相负载时，PEN线上有电流通过。

（6）TN-C-S系统

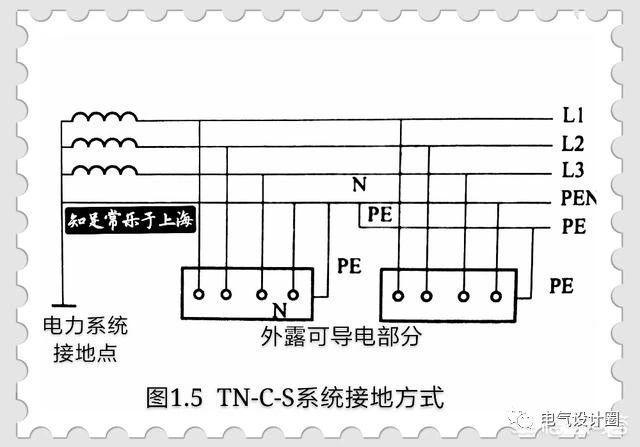

见下图1.5所示：

这种系统其电力系统中性点直接接地，在靠近电源侧的部分，将保护线PE和中性线N聚在一起，实际上接成了TN-C制接地方式；

而在靠近负荷侧的部分又将其保护线PE和零线N分开设置(分开后就不允许再接在一起)。

这种系统接地比较安全可靠，并且电磁适应性比较好，多用于末端环境条件比较差的场所及高压用户在低压电网中采用保护接零的系统中。

https://baijiahao.baidu.com/s?id=1670622456257571669&wfr=spider&for=pc

低压配电系统常见三种接地形式--IT系统、TT系统、TN系统（此文很清晰的区分了这几种接地系统）

2019-12-25 00:00

（一）相关理论知识

一）用电安全技术简介

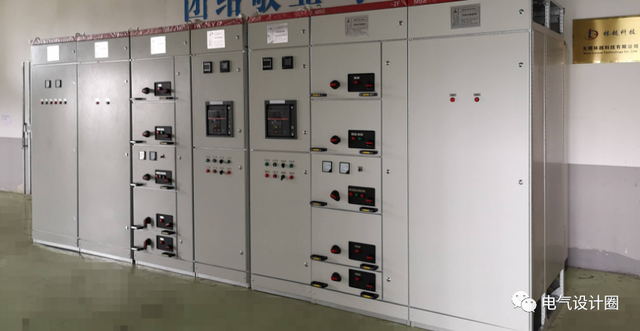

低压配电系统是电力系统的末端，分布广泛，几乎遍及建筑的每一角落，平常使用最多的是380／220V的低压配电系统。从安全用电等方面考虑，低压配电系统有三种接地形式，IT系统、TT系统、TN系统。TN系统又分为TN—S系统、TN—C系统、TN—C—S系统三种形式。

1）IT系统

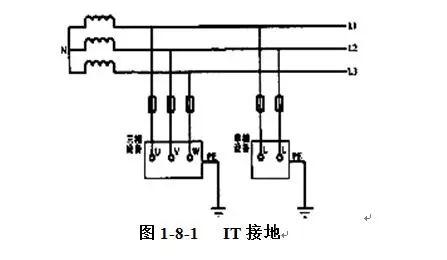

IT系统就是电源中性点不接地、用电设备外壳直接接地的系统，如图1-8-1所示。IT系统中，连接设备外壳可导电部分和接地体的导线，就是PE线。

图1

2）TT系统

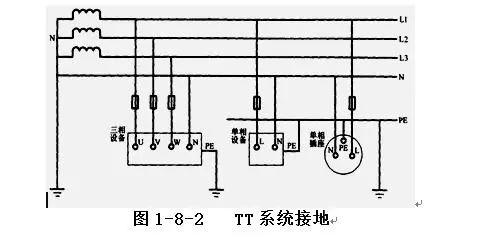

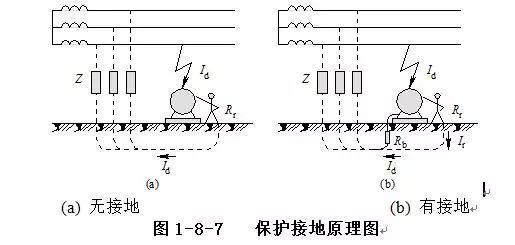

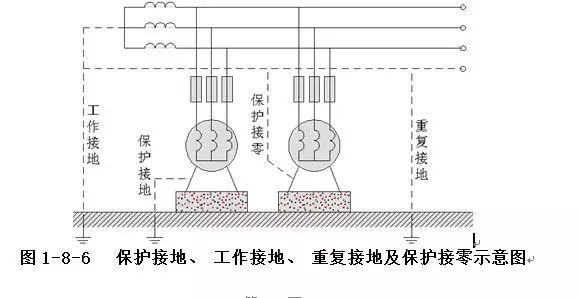

TT系统就是电源中性点直接接地、用电设备外壳也直接接地的系统，如图1-8-2所示。通常将电源中性点的接地叫做工作接地，而设备外壳接地叫做保护接地。TT系统中，这两个接地必须是相互独立的。设备接地可以是每一设备都有各自独立的接地装置，也可以若干设备共用一个接地装置，图1-8-2中单相设备和单相插座就是共用接地装置的。

图2

3）TN 系统

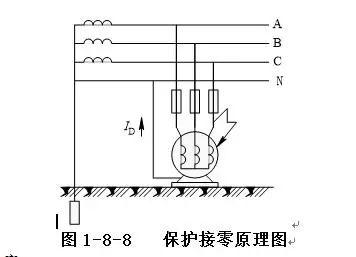

TN系统即电源中性点直接接地、设备外壳等可导电部分与电源中性点有直接电气连接的系统，它有三种形式，分述如下。

(1)TN—S系统

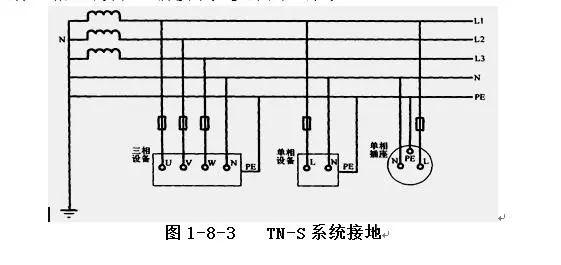

TN—S系统如图1-8-3所示。图中中性线N与TT系统相同，在电源中性点工作接地，而用电设备外壳等可导电部分通过专门设置的保护线PE连接到电源中性点上。在这种系统中，中性线N和保护线PE是分开的。TN—S系统的最大特征是N线与PE线在系统中性点分开后，不能再有任何电气连接。TN—S系统是我国现在应用最为广泛的一种系统(又称三相五线制）。新楼宇大多采用此系统。

图3

（2）TN-C系统

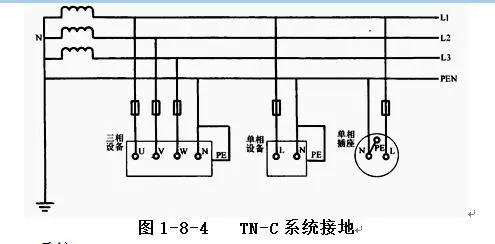

TN-C系统如图1-8-4所示，它将PE线和N线的功能综合起来，由一根称为保护中性线PEN，同时承担保护和中性线两者的功能。在用电设备处，PEN线既连接到负荷中性点上，又连接到设备外壳等可导电部分。此时注意火线（L)与零线(N)要接对，否则外壳要带电。

TN-C现在已很少采用，尤其是在民用配电中已基本上不允许采用TN—C系统。

图4

（3）TN-C-S系统

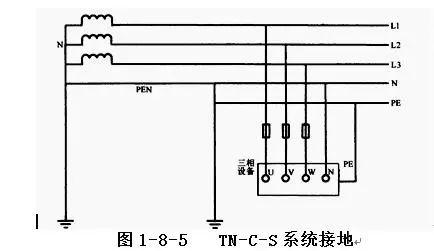

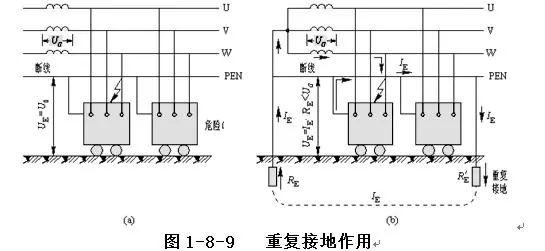

TN-C-S系统是TN-C系统和TN—S系统的结合形式，如图1-8-5所示。TN-C-S系统中，从电源出来的那一段采用TN-C系统只起能的传输作用，到用电负荷附近某一点处，将PEN线分开成单独的N线和PE线，从这一点开始，系统相当于TN-S系统。TN-C-S系统也是现在应用比较广泛的一种系统。这里采用了重复接地这一技术。此系统在旧楼改造适用。
