LED恒流驱动设计LM3409芯片为例，重点是恒流反馈讲解

1）LM3409是TI公司推出的一款LED恒流驱动芯片，芯片手册和应用说明可以在官网查询到参考资料，但是内部推导过程对于新手们可以参考一下介绍内容。

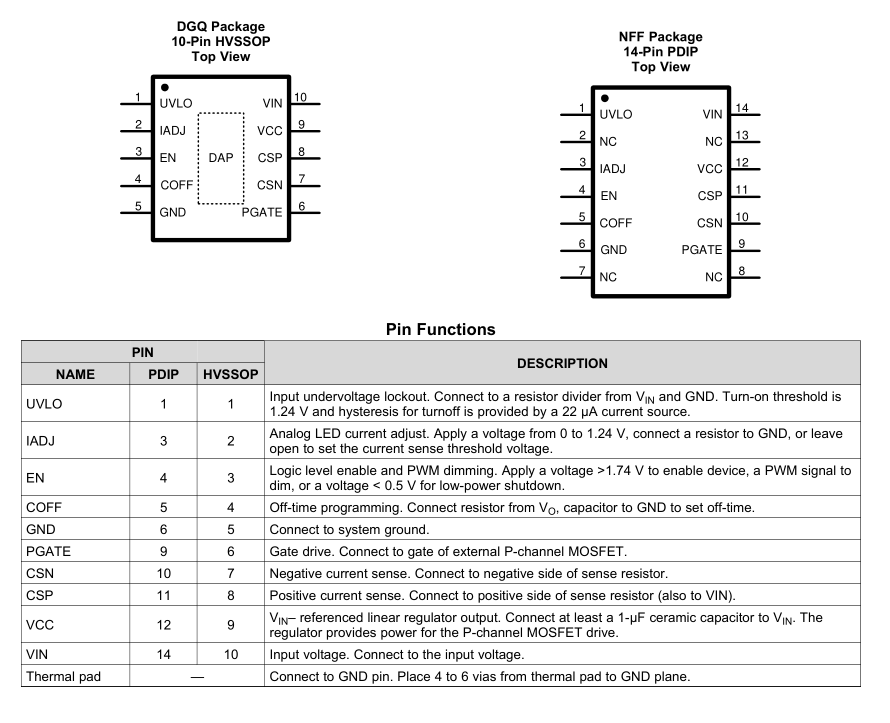

2）下图是芯片的框图和引脚介绍，尤其新手朋友们要先仔细阅读手册。

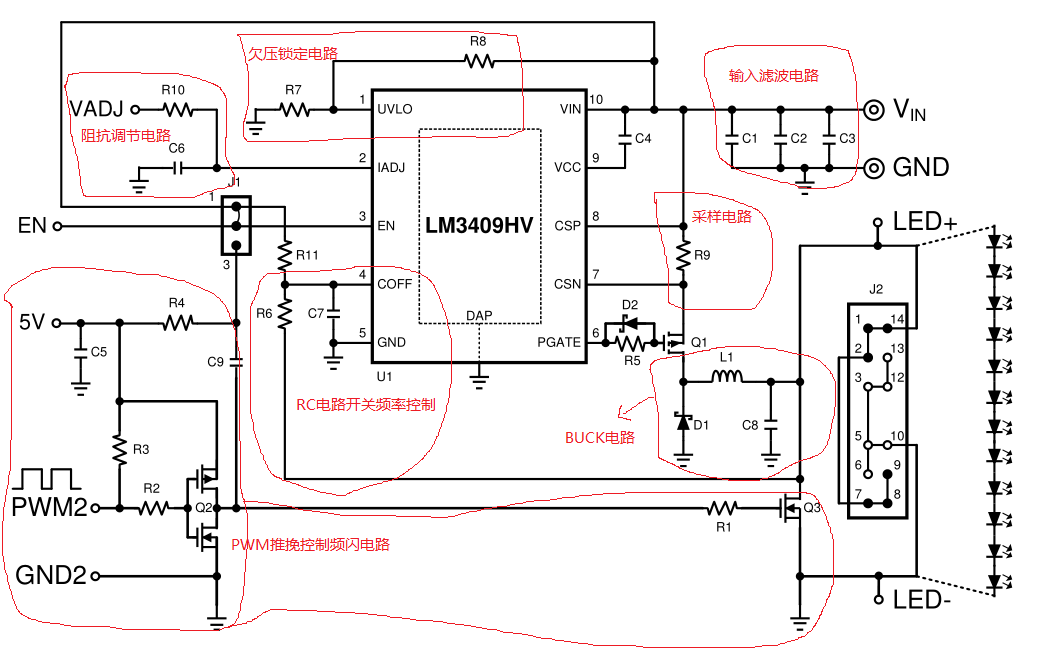

3）下面直接介绍应用电路及引脚中文描述，详细电路推导接下来会介绍。

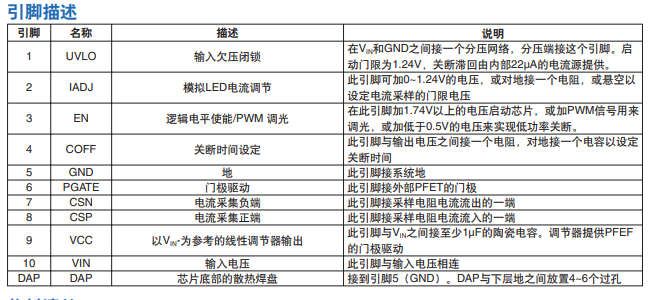

下图为中文描述：

4）设计电路时必要知道的相关参数，此部分设计人员要提前规划好。

VIN=48V;VIN-MAX=75V(通过和下面第二篇文章比较发现这里不是VIN减去MAX,而是VIN(MAX)最大输入电压的意思)； 设定电路输入标准电压及最大输入电压；

VO=42V； 设定目标输出电压；

FSW=400kHz; 设定芯片开关控制频率；

ILED=1.5A； 目标输出电流；

△iLED-PP=△iL-PP=300mA; 设定输出的纹波电流要求，峰峰值；

△VIN-PP=1.44V； 输入的纹波电压峰峰值；

η=0.97； 估算输入电源效率；

VTURN-ON=10V; VHYS=1.1V； 设定低压保护值和迟滞电压VHYS=1.1V；

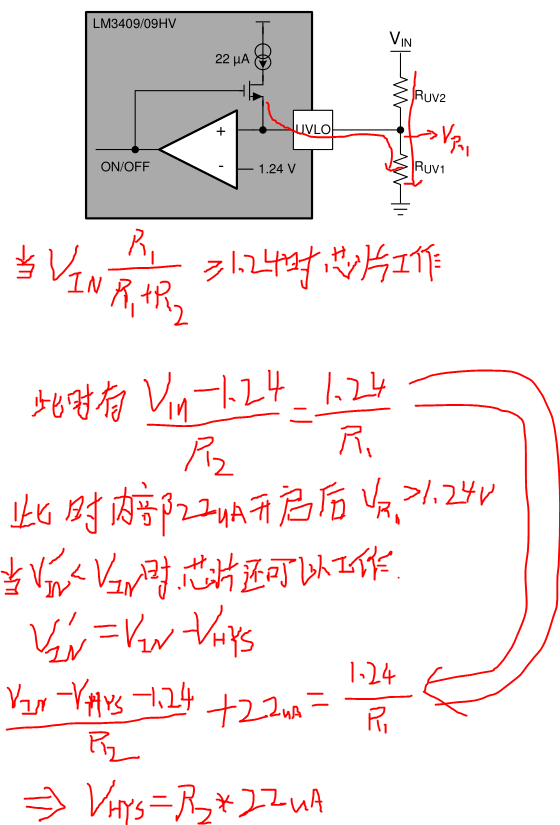

这里主要介绍一下UVLO欠压锁定引脚，此引脚电压为人为设定低压锁定值VUVLO；配合迟滞电压VHYS人为设定值。欠压锁定通过 VIN和 GND之间的电阻分压器设置，并与 1.24V阈值进行比较，如图28所示。一旦输入电压高于预设的 UVLO上升阈值（假设该器件已启用），内部电路就会激活，并且 UVLO引脚上的 22µA电流源会打开。这个额外的电流提供滞后作用以创建一个较低的 UVLO下降阈值。

5）标称开关频率的计算过程

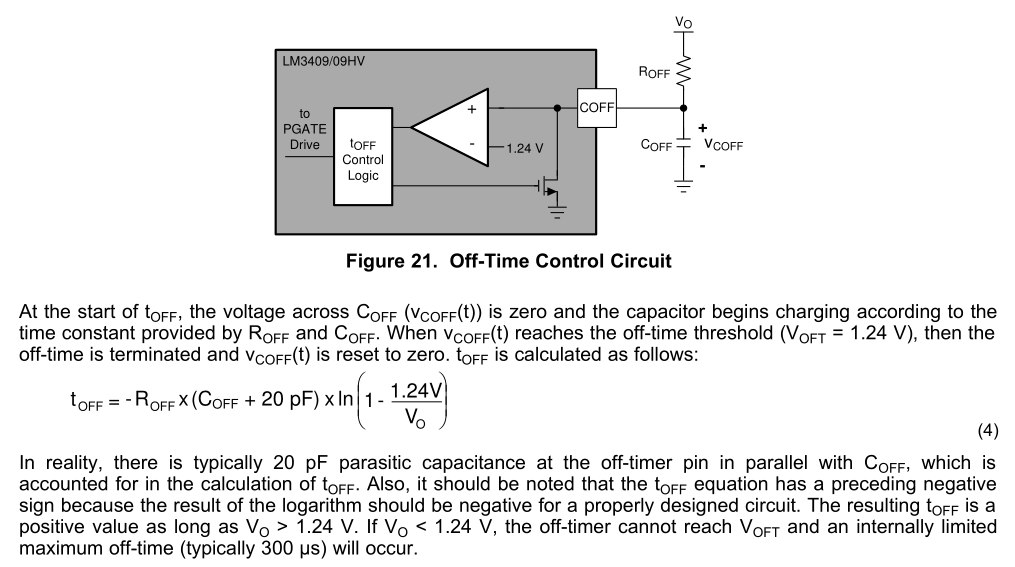

下图是芯片内部及外围的开关控制频率的电路图，此部分为RC电路。

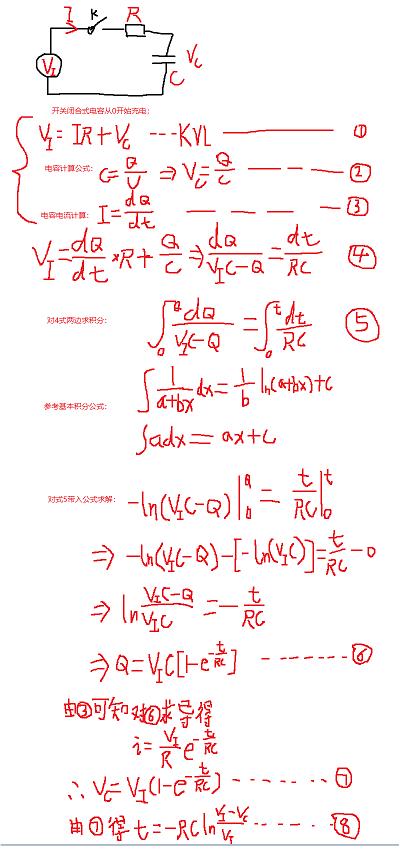

在tOFF开始时COFF两端的电压(VCOFF(t))为零，电容器开始根据 ROFF和 COFF提供的时间常数充电。当VCOFF(t)达到关闭时间阈值 (VOFT= 1.24V)时，关闭时间终止并且(VCOFF(t))重置为零。其中20pF是寄生电容；上述结果的推导见下图。

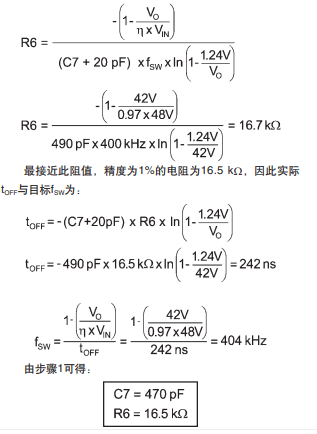

接下来我们要计算电路中R6;首先我们要选型C7电容，即假定C7=470pF,并已知η=0.97；

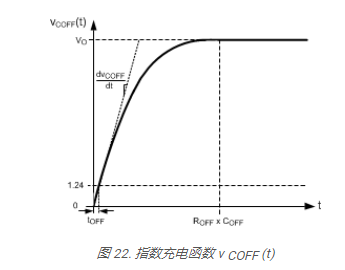

下图是电容充电函数图像：

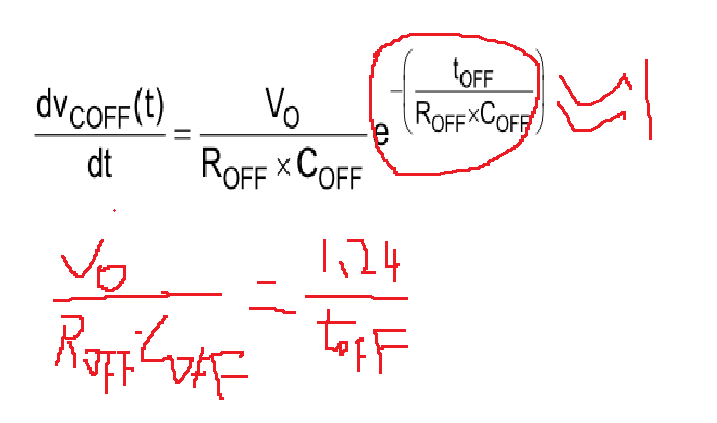

虽然tOFF方程是非线性的，但在大多数应用中tOFF实际上是非常线性的。忽略COFF引脚上的 20pF寄生电容，VCOFF(t)绘制在上图中。可以计算VCOFF(t)的时间导数以找到tOFF方程的线性近似值：

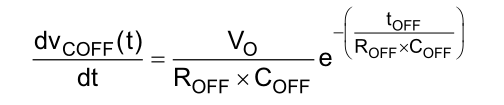

对式7进行求导可得下式：

当 tOFF<< ROFFx COFF（相当于 VO>> 1.24V时），函数的斜率基本上是线性的，tOFF可以近似为给 COFF充电的电流源：

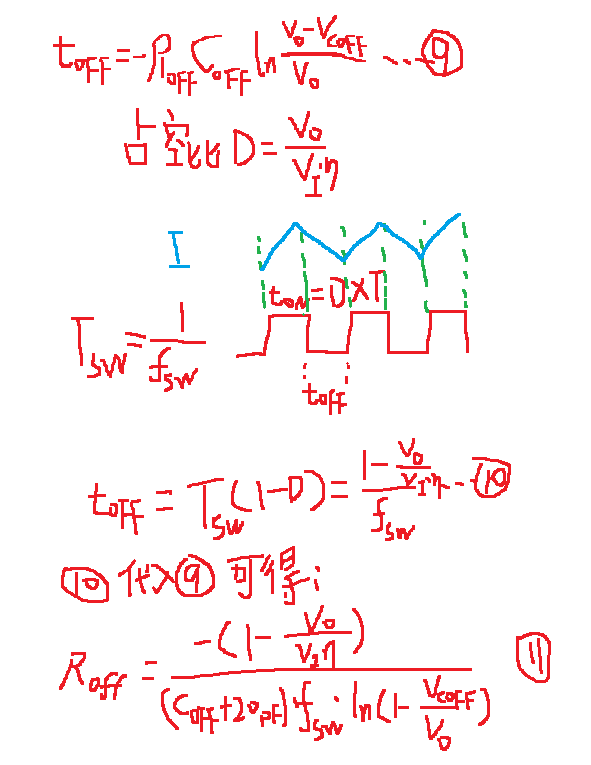

这里要知道开关频率是用来调节BUCK电路的，这里引入一个BUCK电路占空比的概念后续会提供相关证明，BUCK电路如果电流过大开关会关闭，电流下降开关导通，这里存在导通和关断时间概念；

由上图计算可知：

6）接下来是BUCK电路的计算推导；

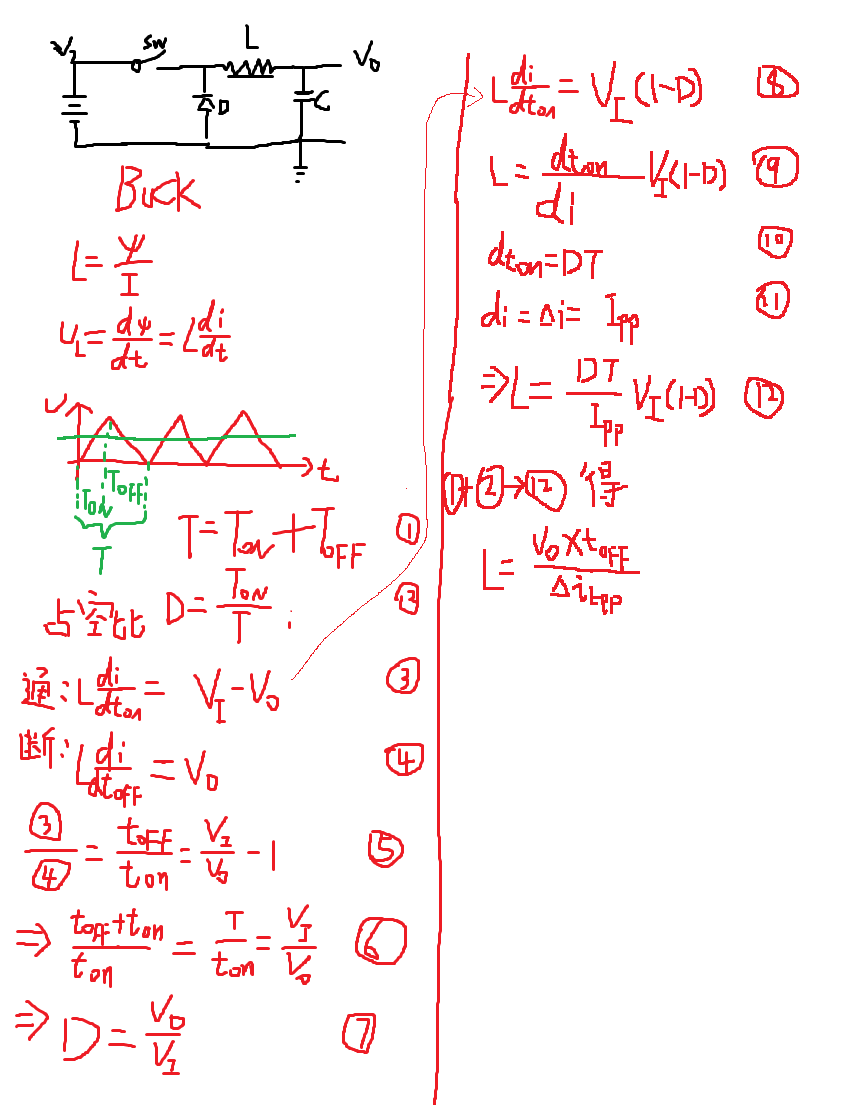

首先要明白最基本的电感基本公式；开通和关断时间为一个周期，占空比为开通所占整个周期的比例。

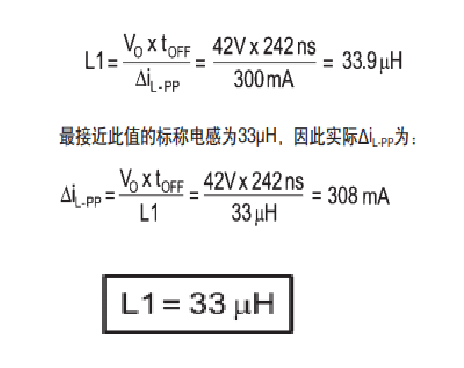

由上图可知电感L1为：

7）下面是计算LED恒流和反馈电阻R9

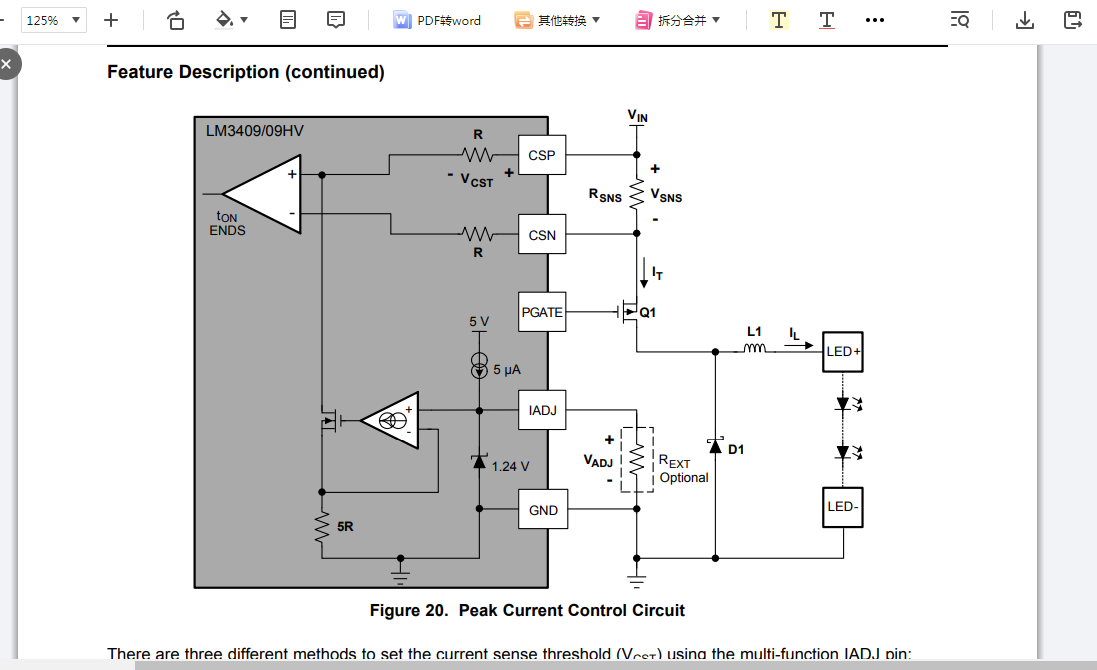

下图是芯片内部框图

由上图可知芯片内部钳位二极管旁边是一个电压跟随器，上面运放是一个比较器。

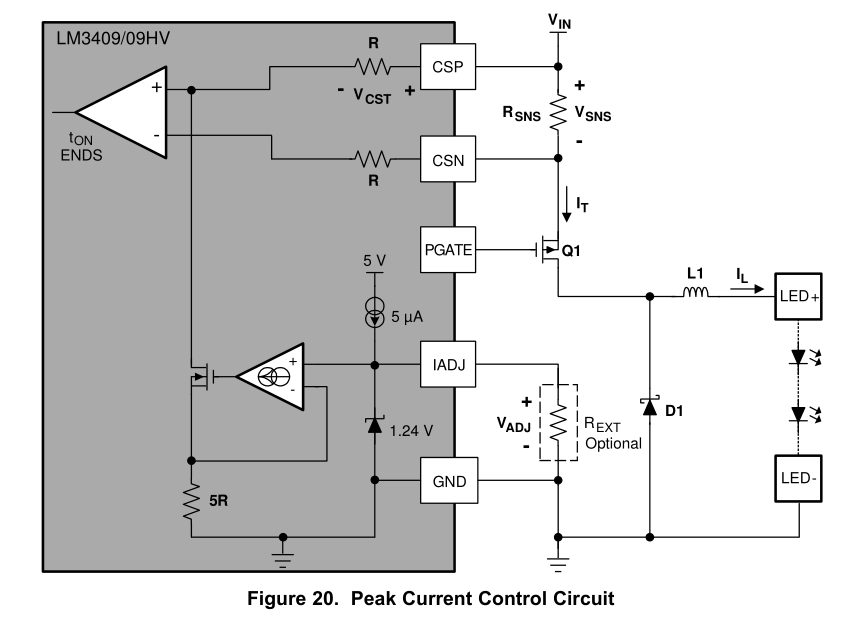

在开关周期开始时，Q1导通，电感电流增加。一旦检测到峰值电流，Q1关闭，二极管 D1正向偏置，电感器电流减小。上图显示了如何使用电流流过电阻器 (RSNS)时产生的差分电压信号来完成峰值电流检测。(RSNS)两端的电压(VSNS)与可调电流检测阈值 (VCST)进行比较，当VSNS超过VCST时，Q1将关闭，前提是tON大于可能的最小 tON（通常为115ns）。

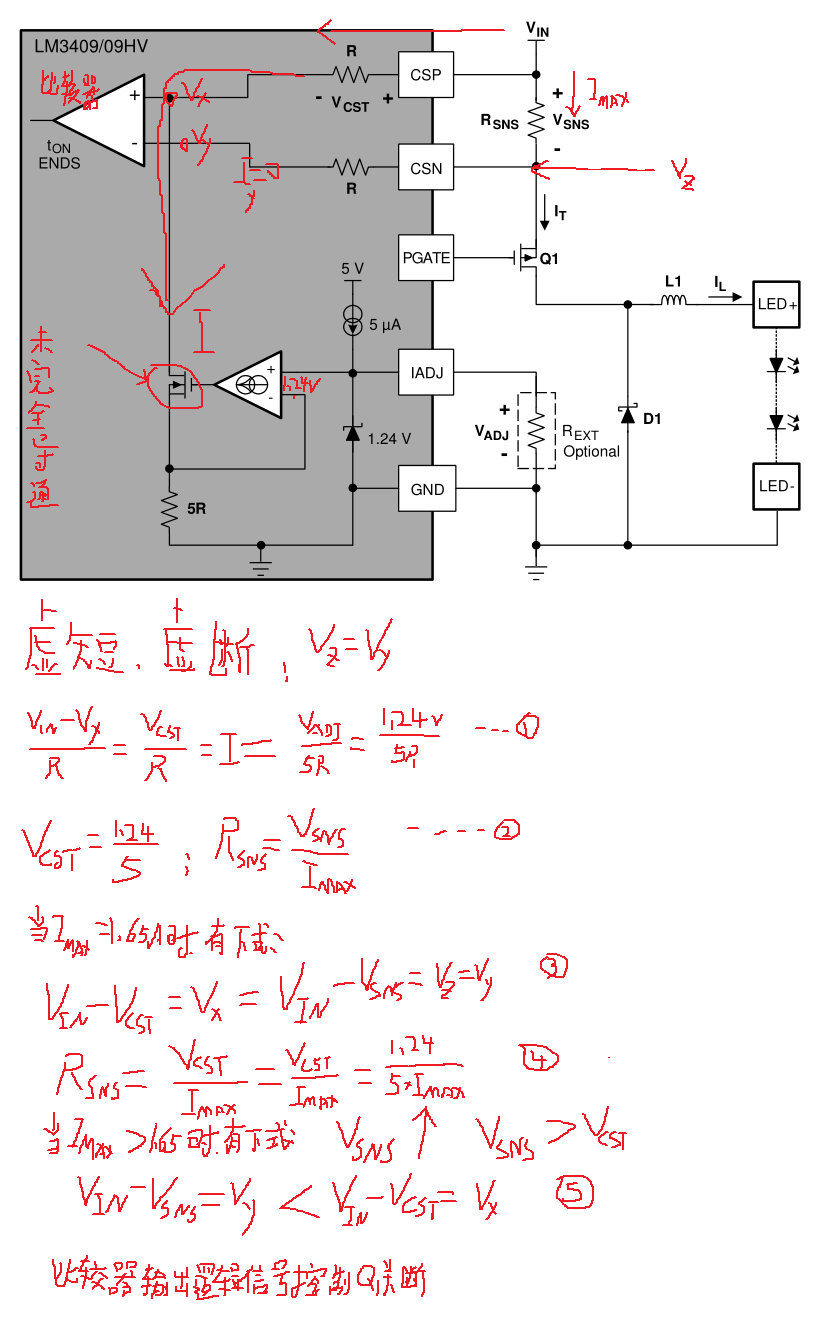

计算分析见下图，由运放虚断可知VZ=VY;通过下式推导可知比较器是比较(RSNS)两端的电压(VSNS)与可调电流检测阈值 (VCST)进行比较。

(1)式理解:I=1.24V/5R,,VCST的对应电阻是R，所以VCST=I*R=(1.24V/5R)*R=1.24V/5

(4)式理解:把（1）式带入（4）就能求出RSNS

相当于两路电流：一路VIN --VCSP ----5R,另一路VIN-RNS---Q1,比较器两个输入端的电压大小反转控制Q1的开关

由上图步骤4计算可知R9：

8）IADJ的作用

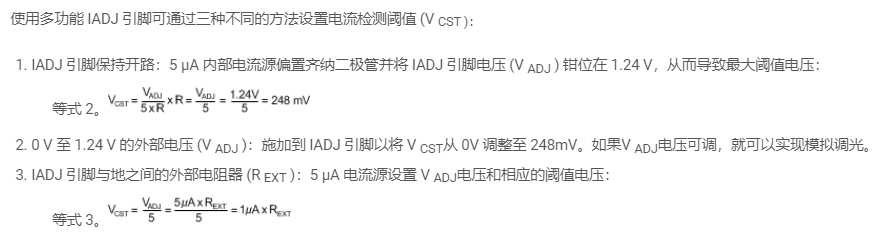

看芯片手册可知IADJ引脚的作用是模拟 LED 电流调整。施加 0至 1.24 V的电压，将电阻器连接到 GND，或悬空以设置电流检测阈值电压 (VCST)。有以下三种方式设置IADJ，结合第7节说明可知

9）输入电容的选择

电源输入端电容为去耦电容，有滤波和稳压作用。

因为C=Q/U----------Q=C*U，I=dQ/dt---------I=d（C*U）/dt=C*dU/dt，C=I*dt/dU

从上式可以看出，滤波电容大小与电源输出电流和单位时间电容电压变化率有关系，且输出电流越大电容越大，单位时间电压变化越小电容越大；

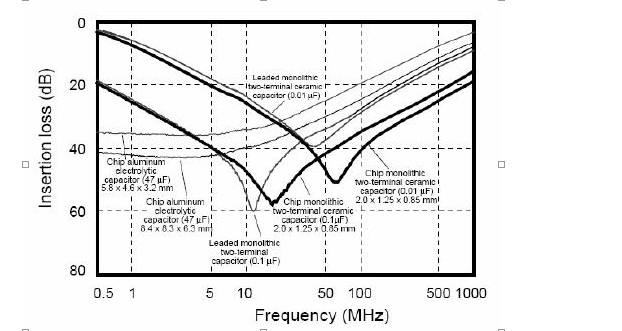

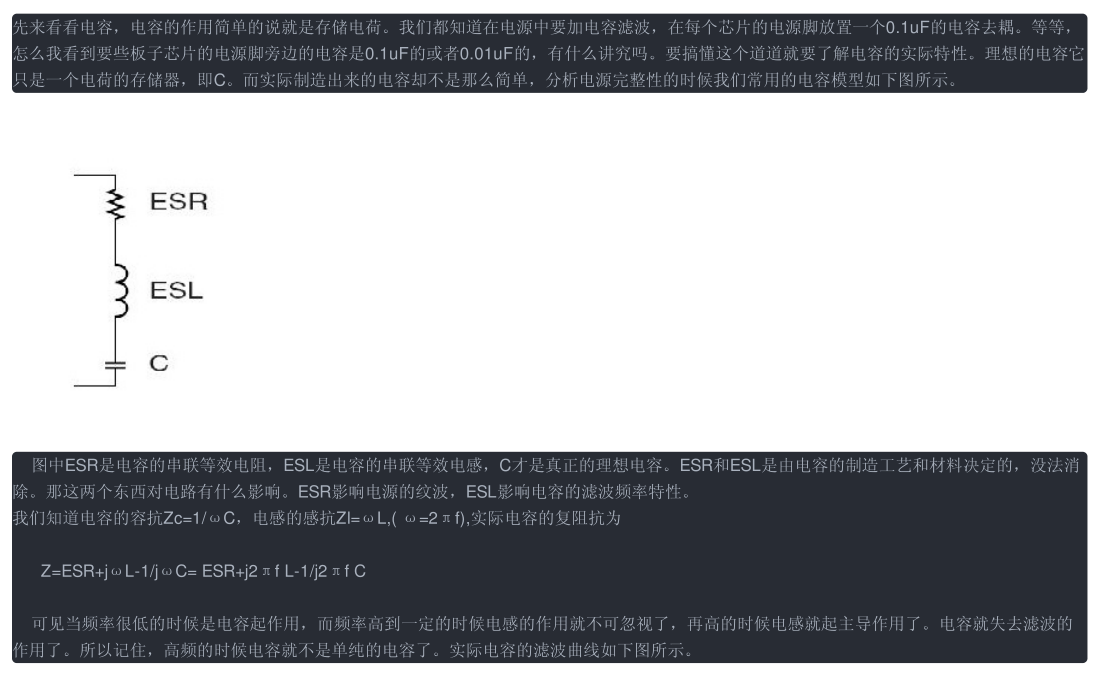

对于相同材料的电容器，容量越小，频率特性越好。电容器的典型频率特性是：随着频率的增加，总等效电容电抗减小，但当频率增加到一定值时，电容电抗开始增大。如果将此频率定义为电容电抗的转折频率，则电容越小，转折频率越高。因此，为了获得相同的电容，可以将几个小容量电容器并联，这样可以改善电容器的高频特性。

这里给大家普及一下C3=0.1uf是怎么来的，我们的芯片IC内部的逻辑门在10-50Mhz范围内执行的时候，芯片内部产生的干扰也在10-50Mhz,（比如51单片机），0.1uF电容 （有两种，一种是插件，一种是贴片）的谷底刚好落在了这个范围内，所以能够滤除这个频段的干扰。

10）输入电容纹波电流有效值计算

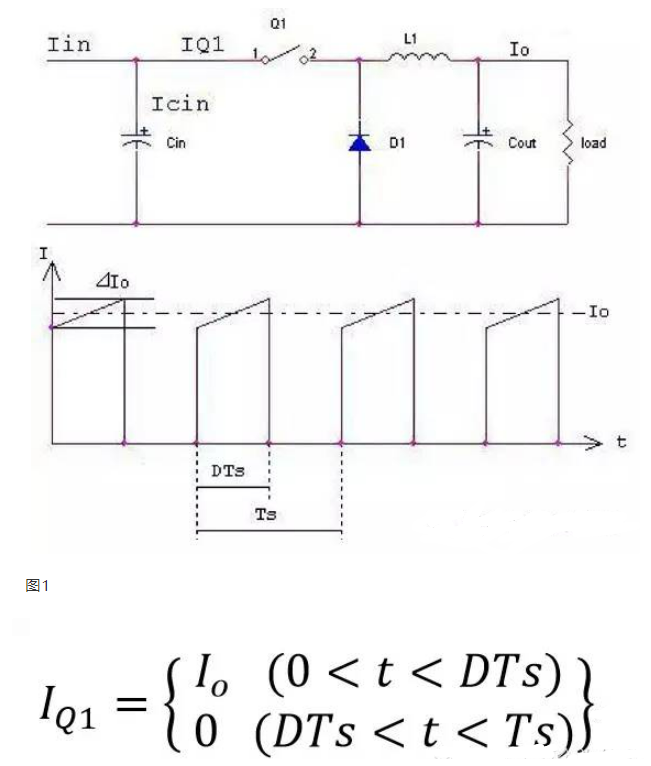

在Buck电路中Q1的电流(IQ1)波形基本如下图所示：0～DTs期间为一半梯形，DTs～Ts期间为零。当0～DT期间Iq1⊿I足够小时(不考虑输出电流纹波的影响)，则Iq1波形为近似为一个高为Io、宽为DTs的矩形，则有：

Iin* Vin =Vo*IoàIin=(Vo/Vin)*Io=DIo (Iin，只要Cin容量足够大，则在整个周期中是基本恒定的;按照能量守恒定律：Pin≈Pout)

Icin=Iq1-Iin

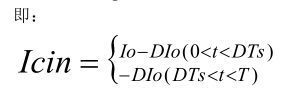

对Icin的表达式可以这样理解：在Q1导通期间输入端电源和输入电容共同向输出端提供电流，因此输入电容电流等于Q1电流减去输入端电流;在Q1关断期间输入端对电容充电，以补充在Q1导通期间所泄掉的电荷，而此时电流方向与所定义的正向是相反的，所以有Icin=-DIo根据有效值的定义.

有效值定义：有效值(Effectivevalue)在相同的电阻上分别通以直流电流和交流电流，经过一个交流周期的时间，如果它们在电阻上所消耗的电能相等的话，则把该直流电流(电压)的大小作为交流电流(电压)的有效值，正弦电流(电压)的有效值等于其最大值(幅值)的1/√2，约0.707倍。

在正弦交流电流电中根据热等效原理，定义电流和电压的有效值为其瞬时值在一个周期内的方均根值。

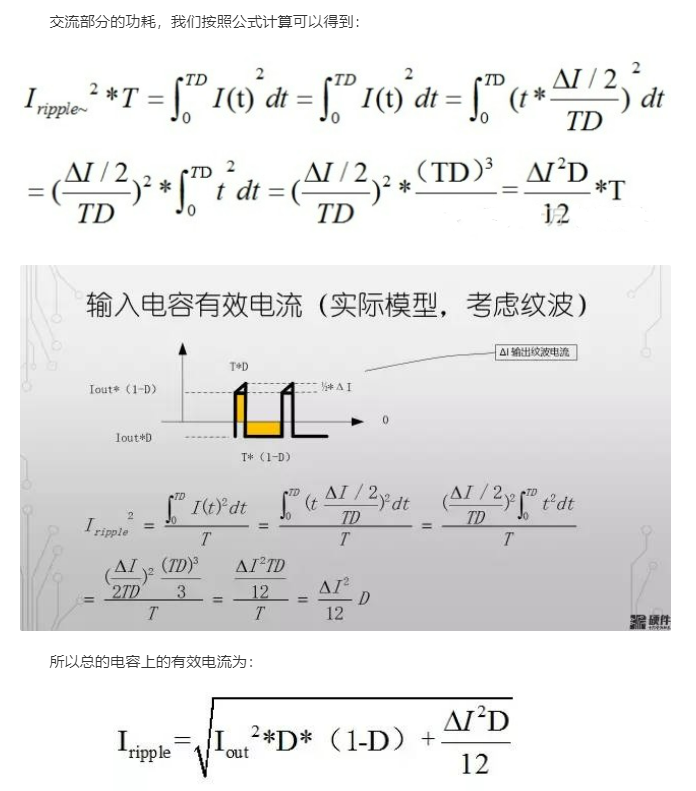

注：上式是在不考虑纹波影响的前提下计算得来的，若要考虑纹波⊿I，相当于在直流I0的基础上叠加上了一个交流成分，

11）输出电容的选择和计算

输出电容器需要保持直流输出电压。建议使用陶瓷或者CAP(钽电容)；使用陶瓷电容时，开关频率处的阻抗由电容决定。输出电压纹波主要由电容引起。

我们设计时总是按照电感电流谐波全部进入Co，恒定分量进入负载（ 如果带阻性负载，在闭环电路的控制下，输出电压恒定，确实是这样的）。即电感上直流部分IO全部给与负载，电感上的交流（三角波部分）给到了电容。也就是交流部分给电容充放电。

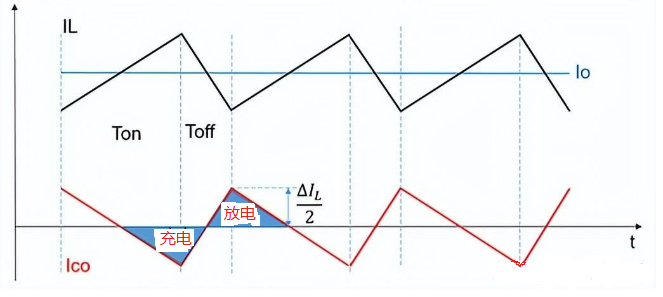

下面详细介绍输出电容工作流程，在Q1导通时电感感应电动势最大，电流最小，导通时电感电流逐渐增大，当达到均值后，电感开始给电容充电，直到电感电流下降到均值后结束充电，然后电感开始电流继续减小此时电容开始放电给负载。

其输出电压纹波的计算公式推导如下：

电容充放电的总电荷量可用电流乘以时间计算，即为上图中三角形的面积

12）P沟道MOS管选型计算

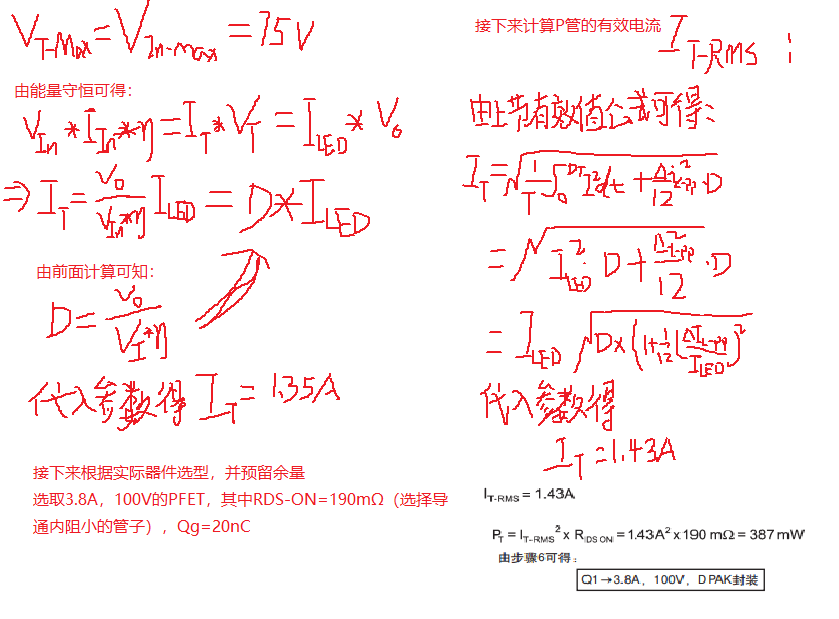

根据电路图可知P管的耐压VT与输入最大电压有关，P管的导通电流IT可根据能连守恒计算，见下图：

13）续流二极管的选型

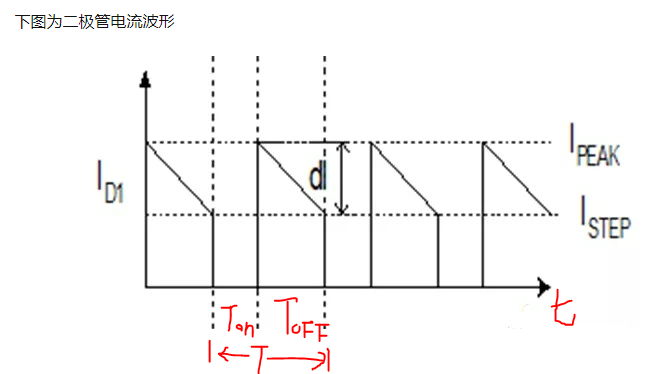

首先要明白二极管D1在PFET管Q1关闭(TDs～T)时即T（1-D）时间内，电感L1产生反向电动势进行续流的。续流二极管选取要求，选择额定正向平均电流大于等于1.5-2倍，反向重复峰值电压大于等于1.5-2倍，正向压降小，反向漏电流小，反向恢复时间段等.

P管关闭后，二极管平均电流ID*T=ILED*(1-D)T；即ID =ILED*(1-D)。

反向击穿电压

在二极管截止时，将会承受最大的反向电压Urev,Urev =Vin

在选取二极管时，需要选择比这个电压高的

平均电流：ID=IO·（1-D）；IPEAK峰值电流：最大电流等于电感电流的最大值

IDMAX = Ipeak=Io + ½ ·∆I

额定功率：Pd = ID·VF，选用的二极管能承受这个消耗功率且要留有余量

正向导通电压VF：

二极管的正向导通电压VF越小，功率消耗就越小，所以要尽可能地选择VF比较小的

反向恢复时间trr：

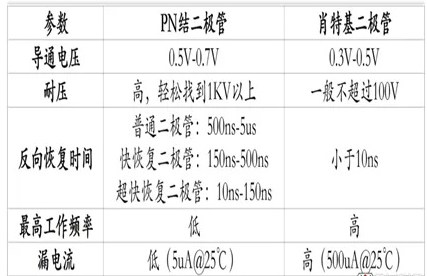

在开关电路中，一定要选择反向恢复时间快的二极管，不然电路会工作异常。按反向恢复速度快慢分类：普通整流二极管 > 500ns ,快恢复二极管(150, 500)ns，超快恢复二极管（10，150)ns,肖特基二极管<10 ns。

14）输入欠压闭锁

如果一个芯片有欠压关断，就会有阈值(阈值可以理解为临界值)电压，低于这个阈值电压芯片就会自动停止运行（也就是关断），高于这个阈值，芯片就会重新启动。如果芯片启动后，假如阈值电压为10V，当电压在10V临界波动时，噪声干扰都可能造成这种小的波动，于是在这个阈值附近芯片会不断的启停。迟滞电压就是解决这一问题的，如果设置迟滞电压为1.1V，则电压为10V时芯片开启，电压电压波动下降到8.9V时芯片才会彻底停止工作，这样就解决了不断的波动不断的启停。

VUVLO=10V；VHYS=1.1V； 设定低压保护值和迟滞电压；

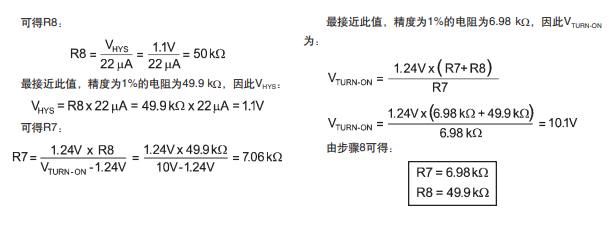

根据上图推算，代入数据后根据实际选型可得如下：

15）PWM调光方法

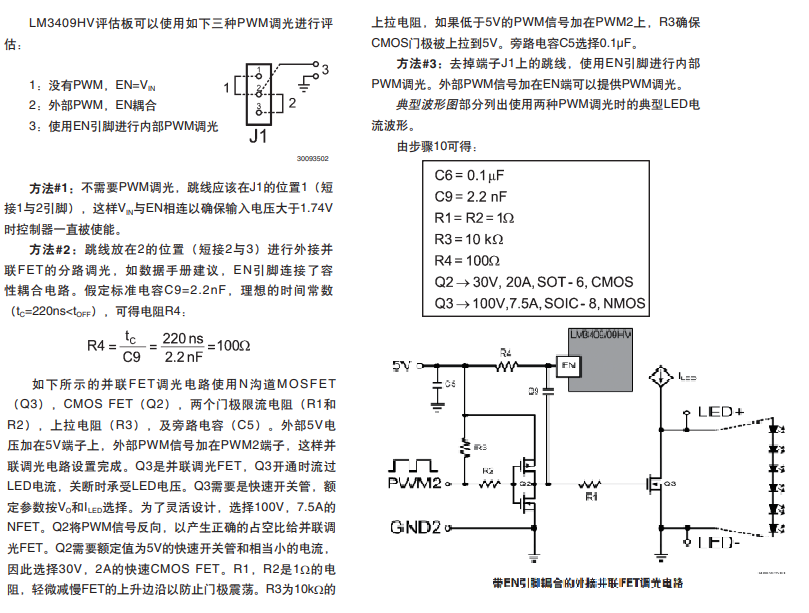

这里可以参照评估板的设计思路，PWM调光的好处是可以用软件进行调光，方便快捷。

16）EN引脚内部调光电路介绍

启用引脚 (EN)是用于 LED PWM调光的 TTL兼容输入。EN的逻辑低电平（低于 0.5V）将禁用内部驱动器并切断流向 LED阵列的电流。当 EN引脚处于逻辑低电平状态时，支持电路（驱动器、带隙、V CC稳压器）保持活动状态，以最大限度地减少在 EN引脚出现逻辑高电平（高于 1.74 V）时重新打开 LED阵列所需的时间。

17）旁路电容

这里大家需要理解旁路电容与去耦电容的概念，旁路电容是把输入信号中的干扰作为滤除对象，而去耦电容是把输出信号的干扰作为滤除对象，防止干扰信号返回电源。

我们经常提到去耦、耦合、滤波等说法，是从电容器在电路中所发挥的具体功能的角度去称呼的，这些称呼属于同一个概念层次，而旁路则只是一种途径，一种手段，一种方法。

比如，我们可以这么说：电容器通过将高频信号旁路到地而实现去耦作用。因此，数字芯片电源引脚旁边100nF的小电容，你可以称之为去耦电容，也可以称之为旁路电容，都是没有错的，如果你要强调的是去耦作用，则应该称其为去耦电容，有些日本厂家的数据手册比较讲究，文中讲的是去耦电路，就会以“旁路（去耦）电容器”来表示。

基于LM3409芯片的恒流电路的设计-电子发烧友网

LED恒流驱动设计

首先，类似液晶背光或者我们用的台灯等对于光亮强度比较敏感的LED应用场景是不建议用恒压驱动，因为电压的波动会直接影响到流过LED的电流；
而LED也会因为电流的变化而亮度发生改变（比如有个周期性的负载会造成一个电压波动，如果电压波动的频率落到人眼可见的范围内，那么表现出来便是“LED灯亮度随着负载变化而忽明忽暗”）。
所以此时就需要使用恒流驱动LED，这样LED的电流便是恒定的，也就几乎看不到台灯或者背光等LED忽明忽暗。

效率最高的是用开关电源芯片做的恒流驱动。效率通常可达90%以上；
当然也可以用运算放大器驱动MOSFET或者三极管做恒流源；

恒流降压芯片方案

以LM3409芯片为例讲解LED恒流驱动的设计，在LM3409的数据手册里没有单灯珠的例子；
因为产品需要，于是设计出如图3所示的单灯珠（3A/10W）的恒流驱动电路。MOS管采用的是P沟道的。

完整的计算过程：

芯片外围电路的设计离不开图芯片的框图，如图为LM3409芯片的框图，框图几乎包含了芯片的功能应用，对框图的理解有助于电路的设计。

①芯片的电源接口是VIN，经过线性降压到VCC，该压差给MOS管驱动电路供电，所以VIN、VCC间需要加个电容；

②EN输入内部是一个触发器，高电平有效，所以需要加一个下拉电阻；

③UVLO输入内部是一个比较器，UVLO外围电阻分压与参考电压1.24V比较，低于1.24V就关闭PGATE输出；

④CSP和CSN的输入内部是一个运放，检测流过MOS管的电流，所以两端接检流电阻；

⑤IADJ的输入内部提供一个5μA的恒流源，且最高允许1.24V，所以外围电阻的阻值最高1.24V/5μA=248kΩ，取250kΩ。该电阻越大，流过MOS管的电流就越大；

⑥COFF的输入内部是一个振荡器，振荡频率由COFF端的电阻电容充放电时间决定。

详细介绍参考LM3409芯片规格书

恒流升压芯片方案

以FP6755为例，介绍一下LED驱动电路（当然也可以用运算放大器驱动MOSFET或者三极管做恒流源），那么先介绍一下FP6755吧！

FP6755是一种专为驱动WLEDS而设计的恒流升压DC/DC转换器。FP6755可以由锂离子电池供电驱动8个白色串联的LED。FP6755采用电流模式，固定频率约为1.3MHz来调节LED电流，并通过一个外部电流检测电阻反馈至芯片内部调整输出电流；低反馈电压为195mV时，可使功耗降至最低。

那么接下来看下引脚定义，FP6755有6个引脚，分别是：
SW：开关节点节点引脚（连接到芯片内部MOS管的漏极）。这个管脚连接电感/二极管。需最小化此SW节点的环路面积（保证SW面积最小）以减少EMI。
GND：连接到GND。
FB：反馈引脚，接到采样电阻，将LED上的电流反馈与芯片内部基准源（0.195V基准）做比较来调整LED的电流以此实现恒流。
EN：使能 和 调光控制。逻辑高使能芯片；逻辑低使芯片进入关断模式。应用外部100Hz到50kHz的PWM脉冲信号需大于1.5V，实现数字调光。
OVP：OVP测量输出电压用来实现开路保护。OVP连接到LED串顶部的输出。
VIN：供电输入。
那么这个芯片基本的信息就介绍完了，就看看设计的电路吧。

首先是5V输入接了0Ω电阻R561，方便后期调试测量电流，或者更换磁珠等便于EMC整改。然后是22uF的输入电容，和R11使能电阻（该管脚也接到了PWM管脚，便于数字调光）。然后大致的拓扑就是类似于Boost升压电路，电感（感量，饱和电流，导通电阻等参数）、开关管（额定电流，耐压等参数）和输出电容（耐压，容值，封装大小）等，器件均需要降额选取。然后LED最大工作电流由反馈电阻R9（需注意额定功率）决定，本电路设计LED的输出电流最大值为130mA，所以求得R9=5R。
I = 0.195V/R9
130mA => R9 = 5R
可通过外部MCU（如单片机或者SOC）调整EN管脚的PWM的占空比实现LED的数字调光。

运放恒流源方案

如果不想用这种芯片的话，也可以用运算放大器和晶体管搭恒流电路来驱动LED。
