DTR# RTS#中#意思是逻辑反得意思，stm32中的ISP一键下载原理分析

如果我们的开发板没有一键下载电路的话，我们下载程序时要把boot 0的跳冒从接GND变成接VCC，然后下载，按一下复位按键程序才能烧录，最后再把接VCC变成接GND，并且再按一下复位，这样单片机才能运行程序，每一次烧录程序都很麻烦。而当我们的单片机有了一键下载电路后，就不需要改变boot 0的值，直接烧录就可以运行。下面就我个人来分析一下一键下载电路。

三种工作模式
BOOT 0   BOOT 1   启动方式
0 X   内部FLASH
1 0   系统存储器
1 1   内部SRAM

ISP一键下载电路

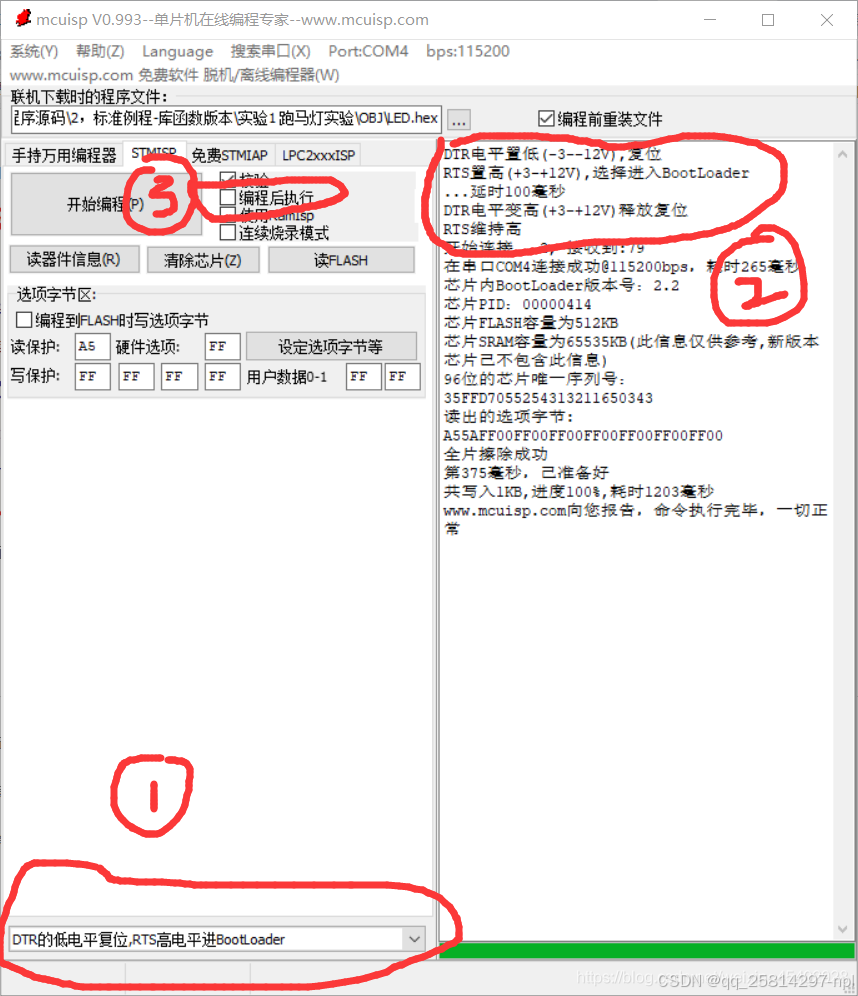

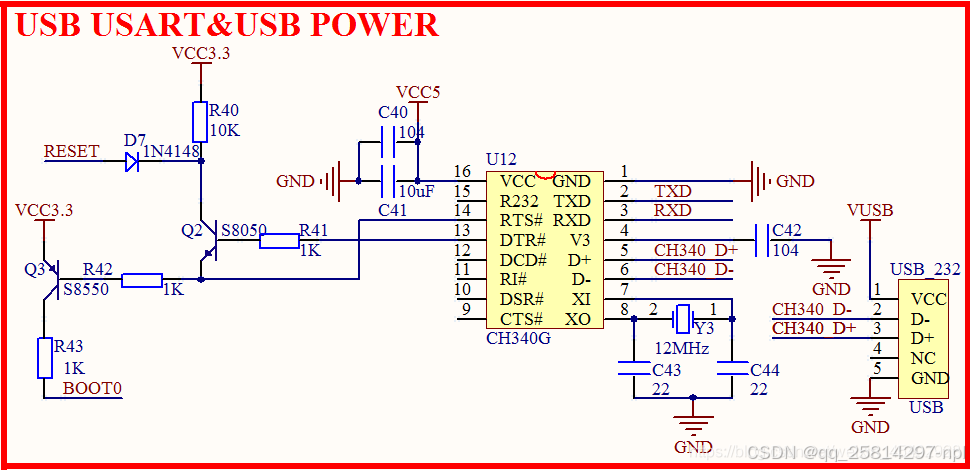

上面的图1是正点原子精英版的ISP一键下载原理图，图2是 mcuisp烧录软件。先看图2中我圈出来的序号1中的内容，DTR是低电平，RTS是高电平。再找到图1中对应点DTR#和RTS#，这里的DTR#和RTS#表示反向标志的的意思。因为我们的mcuisp软件使用的是232标准电平，而单片机是ttl电平，他们两者电平是相反的。所以原理图中DTR后面加了一个#表示我们CH340G芯片此时接收到的DTR是高电平（与我圈起来的序号1中的DTR低电平相反所以是高电平）。并不是说CH340G芯片会进行逻辑非运算，仅仅只是一个提醒标志而已。

一键下载的过程
首先，看我圈起来的序号1，mcuisp 控制 DTR 输出低电平，则 DTR_N 输出高，然后 RTS 置高，则 RTS_N输出低，这样原理图中三极管Q3 就导通了，BOOT 0 被拉高，此时三极管Q2 也会导通，STM32F1 的复位脚被拉低，即实现设置 BOOT 0 自动为1，并且复位键按下。单片机此时会重启并且进入ISP模式（也就是系统存储器模式）。进入ISP模式后，会锁存住BOOT 0的值（为1）。再看我圈起来的序号2中有一段信息，当我们点击开始编程后，mcuisp这个软件在延时100ms之后会自动令DTR变高，释放复位，RTS维持高电平不变。也就是说会让BOOT 0和RESET还原成原来的状态。当程序下载完成后，程序已经下载到内部FLASH了，需要按一下复位就会运行程序，如果不想手动按复位键，那么就可以勾选我圈起来的序号3，这样单片机就会自动复位运行。

总结
配置BOOT为ISP模式，BOOT 1硬件固定为GND。Q3导通，BOOT 0变为高电平。Q2导通，单片机复位。
进入ISP模式后，BOOT 0和RESET还原成原来的状态。
ISP下载完毕，程序自动运行。

————————————————
