可调频率和幅值的三相逆变SPWM电路设计

简介：本文详细介绍了三相逆变电路中SPWM技术的应用，包括SPWM波形生成的原理及其在电力电机驱动和电源转换等领域的应用。设计中允许用户调整SPWM波形的频率和幅值，以适应不同工业标准的交流电源频率要求，特别适合在45-55Hz的频率范围内。通过修改STM32微控制器的高级定时器TIM1的设置来实现频率调节，保持了360个采样点的高精细度PWM波形输出。本设计基于STM32系列微控制器，强调了硬件设计文件、软件工程和微控制器编程的重要性。

1. 三相逆变电路设计
逆变电路作为电力转换的核心环节，其可靠性与效率直接影响整个电力系统的性能。三相逆变电路设计的第一步是了解其基本原理，包括电力电子开关器件的工作模式、滤波器设计、以及如何产生稳定的三相交流电。我们还需要确定关键参数，如载波频率、开关频率和调制指数，这些参数的选择直接影响到电路效率和输出波形的质量。在初步设计完成后，设计师将通过仿真软件进行电路仿真，优化参数，确保在实际应用中电路的稳定性和效率。

2. SPWM技术应用
2.1 SPWM技术概述
2.1.1 SPWM的基本原理
SPWM（正弦脉宽调制）是基于脉宽调制（PWM）技术的一种改进形式，它的核心思想是通过调整脉冲宽度来产生一系列等幅不等宽的矩形波，这些波形的平均值随着时间的积分更接近于正弦波形。SPWM广泛应用于逆变电路中，用于将直流电转换为具有特定频率和幅值的交流电，这在电机驱动、不间断电源（UPS）等领域中非常关键。

SPWM的实现通常依赖于一个参考正弦波与一个频率和幅值固定的三角波进行比较。当正弦波的值大于三角波的值时，输出高电平；反之，则输出低电平。这样，通过连续的比较过程，可以生成一系列的脉冲，其宽度正比于参考正弦波的瞬时值，从而实现调制。

2.1.2 SPWM的调制策略和实现方式
SPWM的调制策略通常涉及对调制波（通常是正弦波）和载波（通常是三角波）的选择。载波频率远高于调制波频率，这样可以减少输出波形中的谐波成分，提高输出波形的质量。

在实现方式上，SPWM可以通过模拟电路实现，也可以通过数字控制实现。在模拟实现中，调制波和载波由独立的振荡器产生，然后通过比较器进行比较生成SPWM信号。数字实现则通常通过微控制器或专用的数字信号处理器（DSP）进行，其中软件算法用于生成相应的SPWM波形，并通过数字到模拟转换器（DAC）输出，或直接通过微控制器的PWM输出端口输出。

2.2 SPWM在逆变电路中的应用实例
2.2.1 三相逆变电路中的SPWM实现
在三相逆变电路中，SPWM技术的实现涉及到对三相交流电的每一个相位独立控制。通常，需要生成三个相位相差120度的SPWM波形，以驱动逆变器中的功率开关器件。

一个典型的实现过程包括：首先根据所需的输出频率和幅值，设定正弦波的参数；其次，生成一个高频三角波作为载波；然后，将三相正弦波分别与同一个三角波进行比较，产生相应的SPWM波形。这三个SPWM波形分别控制逆变器中对应相位的开关器件，从而生成期望的三相交流输出。

2.2.2 SPWM应用对电路性能的影响分析
SPWM技术的应用显著提升了逆变电路的性能。在引入SPWM后，逆变器输出的交流电更加接近理想的正弦波，这有助于减少电机等负载中的谐波损耗，并提高系统的整体效率。

此外，SPWM还改善了逆变电路的动态响应特性，使得系统在负载变化时能够更快速和准确地调整输出，从而提高了电力电子设备的稳定性和可靠性。在电路设计时，还应注意SPWM调制比的选取、死区时间的设置等问题，以确保电路性能的最优化。

在接下来的章节中，我们将详细探讨频率和幅值调整的原理及其对电路性能的影响，并介绍相应的调谐技术和参数配置方法。同时，我们将深入了解STM32微控制器如何应用于三相逆变电路中实现SPWM控制，以及ARM Cortex-M内核如何为逆变电路的控制提供强大而高效的编程平台。

3. 频率和幅值调整原理
3.1 频率和幅值调整的重要性
3.1.1 频率调整对系统的影响
频率是衡量电力系统稳定性和相容性的重要参数之一。在三相逆变电路中，频率的调整对于整个电力系统的同步至关重要。频率的改变直接影响到电机的转速和电网的稳定性。若频率过低，电机的转矩会下降，可能无法带动负载；若频率过高，电机的转速将加快，可能会超过其设计的额定值，导致过热甚至损坏。此外，在电力系统中，频率的稳定性还关系到电网中的相位同步问题，若多个电源的频率不同步，可能会造成大电流的冲击，影响整个系统的稳定运行。

3.1.2 幅值调整对输出波形的影响
幅值调整则是指对逆变电路输出电压波形的幅度进行控制。在电力电子设备中，适当的幅值调整可以确保负载端得到理想的电压供给，从而保障设备的正常运行。若幅值过高，可能会引起设备过电压，造成绝缘击穿；若幅值过低，设备则可能因电压不足而无法正常工作。在交流驱动的应用中，适当的幅值调整也对电机的效率和输出特性有着直接影响。

3.2 频率和幅值调整的方法
3.2.1 传统模拟电路的调整方式
在模拟电路时代，频率和幅值的调整通常借助于电位器和RC滤波器等模拟组件来实现。电位器可以调整逆变电路输出频率，而RC滤波器则可以通过调整其电阻和电容值来控制输出波形的幅值。然而，这种方法存在调节精度低、手动调整困难且不易实现自动化控制等缺点。随着数字技术的发展，更多的频率和幅值调整方法转向了数字控制。

3.2.2 数字控制下的调整策略
数字控制提供了比模拟电路更加精确和灵活的频率和幅值调整方法。例如，通过数字信号处理器（DSP）或微控制器（如STM32系列），利用软件算法进行精确控制。这些控制器能够实现快速而准确的频率和幅值调整，而且可以通过编程实现自动化和智能化的调整策略，提供更加稳定和高效的电力输出。

下面将通过一段示例代码来展示如何利用STM32微控制器进行频率和幅值的调整：

#include "stm32f4xx.h"
#include "math.h"

// 初始化PWM通道
void PWM_Init() {
    // 此处省略了具体的初始化代码，包括时钟配置、GPIO配置和定时器配置等
}

// 设置PWM频率
void Set_PWM_Frequency(TIM_TypeDef* TIMx, uint32_t channel, float frequency) {
    // 假设系统时钟为168MHz，假设我们要设置的频率是1kHz
    float timer_clock = 168e6; // 定时器时钟频率
    float prescaler = timer_clock / (frequency * 65536) - 1; // 定时器预分频器计算

    // 设置定时器的预分频器
    TIMx->PSC = (uint16_t)prescaler;

    // 计算并设置自动重装载寄存器的值，以确定更新事件的周期
    float period = 65536 / (timer_clock / (prescaler + 1) / frequency);
    TIMx->ARR = (uint16_t)(period - 1);
}

// 设置PWM幅值
void Set_PWM_Amplitude(TIM_TypeDef* TIMx, uint32_t channel, float amplitude) {
    // 假设我们使用的是TIM2的一个通道，计算占空比
    float max_duty_cycle = TIMx->ARR + 1; // 最大占空比
    float duty_cycle = max_duty_cycle * amplitude;

    // 设置捕获/比较寄存器以确定占空比
    TIMx->CCR1 = (uint16_t)duty_cycle;
}

int main() {
    // 初始化PWM
    PWM_Init();

    // 设置PWM频率为1kHz
    Set_PWM_Frequency(TIM2, TIM_CHANNEL_1, 1000);

    // 设置PWM幅值为0.5（占空比50%）
    Set_PWM_Amplitude(TIM2, TIM_CHANNEL_1, 0.5);

    while(1) {
        // 主循环
    }
}
AI写代码
c
运行

在这段代码中，我们首先初始化了PWM通道，然后定义了两个函数 Set_PWM_Frequency 和 Set_PWM_Amplitude 分别用于设置PWM的频率和幅值。在 Set_PWM_Frequency 函数中，我们通过改变定时器的预分频器和自动重装载寄存器的值来调整PWM的频率。 Set_PWM_Amplitude 函数则通过设置捕获/比较寄存器的值来调整PWM的占空比，进而实现幅值的调整。通过这种方式，我们可以非常灵活和精确地控制PWM的频率和幅值，以适应不同的电力电子应用需求。

4. STM32微控制器应用
4.1 STM32微控制器基础
STM32微控制器是STMicroelectronics公司推出的一款高性能的ARM Cortex-M系列微控制器。它广泛应用于嵌入式系统的开发，包括工业控制、医疗设备、消费电子等领域。STM32微控制器以高性能、高性价比和丰富的外设接口而受到市场青睐。

4.1.1 STM32微控制器架构和特点
STM32微控制器的架构基于ARM Cortex-M内核，其主要特点包括：
- 处理器核心 ：采用ARM Cortex-M3/M4/M7内核，具有出色的处理性能和丰富的指令集。
- 存储能力 ：支持高达1MB的闪存和高达192KB的SRAM，为复杂应用提供了充足的程序存储和运行空间。
- 低功耗设计 ：拥有多种省电模式，特别适用于便携式设备和电池供电的应用。
- 丰富的外设接口 ：集成了多种通讯接口（如USART, SPI, I2C），定时器、ADC、DAC等，极大地方便了系统设计。
- 高性能的模拟功能 ：内置高性能的模拟-数字转换器（ADC）、数字-模拟转换器（DAC），以及各种传感器接口。
- 安全性和可靠性 ：提供了多种安全机制，例如内置的内存保护单元(MPU)、加密算法硬件加速器等，确保系统稳定运行。

4.1.2 STM32在电力电子中的应用案例
在电力电子领域，STM32微控制器因其高性能和灵活性被广泛应用于各种逆变器控制中。例如，通过STM32的定时器可以生成精确的PWM信号，用于控制电力转换的效率和稳定性。在一些高端应用中，STM32还可以通过实时操作系统（RTOS）进行多任务处理，同时监控多个参数和执行不同的控制算法。

4.2 STM32实现SPWM控制
4.2.1 STM32PWM通道配置
为了实现SPWM控制，首先需要对STM32的PWM通道进行配置。这通常涉及到时钟配置、GPIO复用设置、定时器基本配置和PWM参数设置等。以下是一个示例代码块，展示了如何配置一个TIM定时器的PWM通道。

// 初始化代码，配置GPIO和定时器
void MX_TIM_PWM_Init(void)
{
  TIM_OC_InitTypeDef sConfigOC = {0};

  htim.Instance = TIMx; // 选择定时器实例，例如TIM1
  htim.Init.Prescaler = (uint32_t)(SystemCoreClock / 1000000) - 1; // 设置预分频器，产生1MHz的计数频率
  htim.Init.CounterMode = TIM_COUNTERMODE_UP; // 向上计数模式
  htim.Init.Period = 1000 - 1; // 设置自动重装载寄存器周期的值
  htim.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1; // 设置时钟分频因子
  htim.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_DISABLE; // 禁用自动重载预加载
  HAL_TIM_PWM_Init(&htim); // 初始化PWM模式

  sConfigOC.OCMode = TIM_OCMODE_PWM1; // 选择PWM模式1
  sConfigOC.Pulse = 500; // 设置占空比为50%
  sConfigOC.OCPolarity = TIM_OCPOLARITY_HIGH; // 输出比较极性高
  sConfigOC.OCFastMode = TIM_OCFAST_DISABLE; // 关闭输出比较快速模式
  HAL_TIM_PWM_ConfigChannel(&htim, &sConfigOC, TIM_CHANNEL_1); // 配置PWM通道1
}

// PWM使能代码
HAL_TIM_PWM_Start(&htim, TIM_CHANNEL_1);
AI写代码
c
运行

4.2.2 软件实现SPWM算法
在上述硬件配置的基础上，软件部分需要实现SPWM算法。SPWM算法通常基于一个载波信号和一个调制信号，通过比较两者来生成PWM波形。以下是一个简单的SPWM实现示例：

// 假设已经有一个sin_table[]包含一个周期的正弦值
// 定时器中断服务程序中，用正弦表的值来调整PWM占空比
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
  if (htim->Channel == HAL_TIM_ACTIVE_CHANNEL_1) {
    static uint16_t index = 0;
    TIM_OC_InitTypeDef sConfigOC = {0};
    sConfigOC.OCMode = TIM_OCMODE_PWM1;
    sConfigOC.Pulse = sin_table[index++]; // 获取正弦表中的值来设置占空比
    sConfigOC.OCPolarity = TIM_OCPOLARITY_HIGH;
    sConfigOC.OCFastMode = TIM_OCFAST_DISABLE;
    HAL_TIM_PWM_ConfigChannel(&htim, &sConfigOC, TIM_CHANNEL_1);
    HAL_TIM_PWM_Start(&htim, TIM_CHANNEL_1);
    if (index >= SIN_TABLE_SIZE) {
      index = 0; // 重置索引，循环使用正弦表
    }
  }
}
AI写代码
c
运行

4.3 频率和幅值的软件调谐
4.3.1 调谐算法的设计和实现
为了实现对三相逆变电路输出波形频率和幅值的动态调谐，可以设计特定的调谐算法。这涉及到对PWM波形的周期和占空比进行实时调整。以下是一个简单的调谐算法实现思路，基于软件中断和定时器周期更新的实现：

// 调谐算法伪代码
void AdjustPWMFrequencyAndAmplitude(uint16_t new_frequency, float new_amplitude)
{
  // 计算新的计数周期和占空比
  uint16_t new_period = CalculateNewPeriod(new_frequency);
  uint16_t new_pulse_width = CalculateNewPulseWidth(new_amplitude);

  // 更新计时器周期和占空比
  TIM_HandleTypeDef* htim = &htim; // 假设已经有一个TIM_HandleTypeDef实例
  __HAL_TIM_SET_AUTORELOAD(htim, new_period);
  TIM_OC_InitTypeDef sConfigOC = {0};
  sConfigOC.OCMode = TIM_OCMODE_PWM1;
  sConfigOC.Pulse = new_pulse_width;
  sConfigOC.OCPolarity = TIM_OCPOLARITY_HIGH;
  sConfigOC.OCFastMode = TIM_OCFAST_DISABLE;
  HAL_TIM_PWM_ConfigChannel(htim, &sConfigOC, TIM_CHANNEL_1);
  HAL_TIM_PWM_Start(htim, TIM_CHANNEL_1);
}
AI写代码
c
运行

4.3.2 STM32软件调谐的实践案例分析

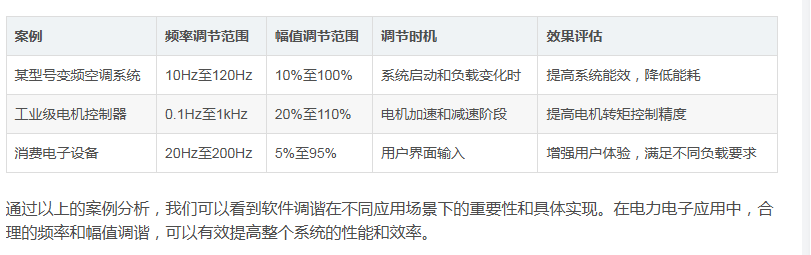

在实践案例中，调谐算法需要根据实际应用需求来设计，例如在电机控制系统中，可能需要实时调整频率和幅值以满足不同的转矩和速度要求。调谐算法的设计必须考虑实时性和精确性，确保系统响应迅速且准确。下面是一个实际案例的表格分析：

案例    频率调节范围    幅值调节范围    调节时机    效果评估
某型号变频空调系统    10Hz至120Hz    10%至100%    系统启动和负载变化时    提高系统能效，降低能耗
工业级电机控制器    0.1Hz至1kHz    20%至110%    电机加速和减速阶段    提高电机转矩控制精度
消费电子设备    20Hz至200Hz    5%至95%    用户界面输入    增强用户体验，满足不同负载要求
通过以上的案例分析，我们可以看到软件调谐在不同应用场景下的重要性和具体实现。在电力电子应用中，合理的频率和幅值调谐，可以有效提高整个系统的性能和效率。

5. ARM Cortex-M内核编程
5.1 ARM Cortex-M内核简介
ARM Cortex-M系列内核是面向微控制器市场的产品，它们提供了高效率、易于使用的特点，广泛应用于各种嵌入式系统和物联网设备中。Cortex-M内核包含几个不同的子系列，例如M0、M3、M4和M7，它们各自针对不同的性能和功耗要求进行了优化。

5.1.1 Cortex-M系列内核架构
Cortex-M内核采用三级流水线结构，通过精简指令集计算机（RISC）架构实现了高效的指令执行。内核具有确定性响应、快速中断处理以及低功耗模式切换等特点。Cortex-M系列还集成了一个嵌套向量中断控制器（NVIC），允许开发者设置中断优先级，以实现更复杂的中断管理。

5.1.2 Cortex-M内核在电力电子中的应用优势
在电力电子领域，特别是三相逆变电路中，Cortex-M内核的应用优势主要体现在其高性能计算能力、良好的实时性能和丰富的外设接口。Cortex-M内核能够以极低的延时响应外设事件，这对于实现精确的PWM波形控制至关重要。此外，这些内核通常集成了诸如定时器、ADC、通信接口等丰富的外设，减少了外部电路的复杂性和成本。

5.2 Cortex-M内核编程技巧
5.2.1 嵌入式系统编程基础
嵌入式系统编程与传统应用程序编程有显著不同，它需要对硬件有更深入的理解。在使用Cortex-M内核进行编程时，开发者应该熟悉寄存器操作、中断处理以及内存管理等基础内容。编程时需要考虑到程序的实时性和资源限制，合理使用内核的特性来优化性能。

5.2.2 利用Cortex-M内核进行高效的代码编写
编写高效的代码需要开发者掌握内核的指令集、流水线特性以及硬件抽象层（HAL）库的使用。优化代码时，应避免使用过多的循环和分支，合理安排代码和数据的内存布局，利用内核提供的优化指令减少代码的执行周期。在实际编程中，开发者应该编写可重用的函数库，减少代码的冗余，并通过模块化设计提高代码的可维护性。

5.3 硬件设计文件和软件工程管理
5.3.1 硬件设计文件的重要性与管理
硬件设计文件是嵌入式系统设计的重要组成部分，它们详细记录了电路的结构、元件的参数以及系统的配置信息。有效的硬件设计文件管理能够确保设计的连贯性和可追溯性，为软件开发提供了必要的基础设施。设计文件中应包含原理图、PCB布局、BOM清单等关键信息，并确保所有的变更都能得到妥善记录和版本控制。

5.3.2 软件工程在项目中的应用和最佳实践
软件工程的方法论对于管理复杂嵌入式项目至关重要。一个好的软件工程实践包括需求分析、设计审查、代码评审、单元测试以及持续集成等。在项目开发过程中，应采用敏捷开发的策略，定期进行迭代和评估，确保项目按时按质完成。同时，利用现代的项目管理工具，例如Jira或者GitLab，可以提高团队协作效率，保障项目的顺利进行。

在下一章节中，我们将深入探讨如何具体实现基于ARM Cortex-M内核的三相逆变电路控制系统，包括硬件的搭建和软件的编写。这将涉及到具体的代码示例和优化方法，帮助读者更好地理解如何将理论应用到实践中。
————————————————
