蓝牙协议总体结构

跑步机、走步机、椭圆机、划船机、智能单车需要按照协议完成开发。

华为运动健康通过FTMP（Fitness Machine Profile）及在FTMP之上的扩展使得华为运动健康与运动器材互联时提供智能体验。协议总体结构如下图所示：

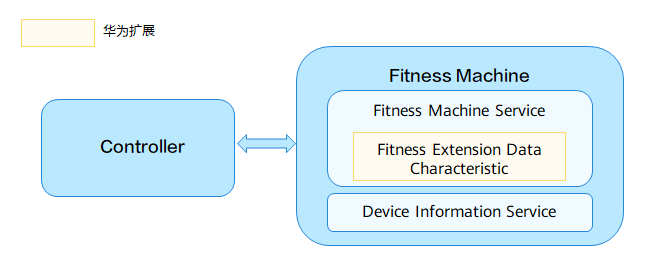

图1 蓝牙Profile

表1 服务列表

服务	简称	UUID	用途
Fitness Machine Service	FTMS	0x1826	健身器材服务，用于与对端同步设备的Workout状态、Workout数据。
Device Information Service	DIS	0x180A	设备信息服务，用于读取设备信息。

说明

标准文本下载：Specifications | Bluetooth® Technology Website

下载FTMP V1.0 、FTMS V1.0 、DIS V1.1三份标准文本。

特征值交互过程

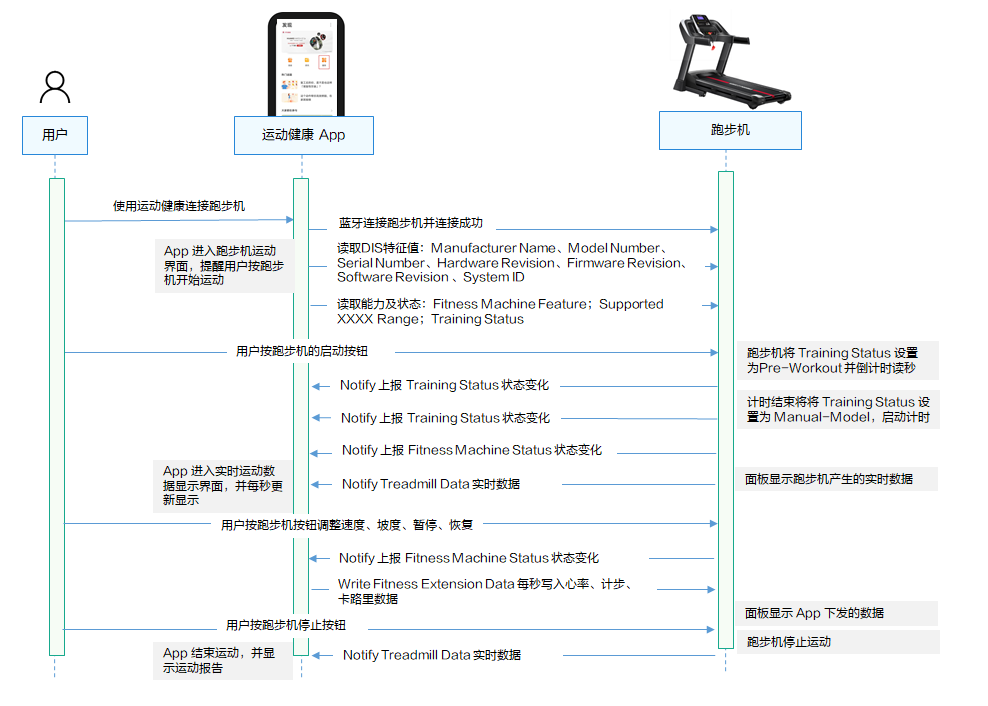

图2 特征值交互过程

DIS标准特征值支持范围

表2 DIS特征值列表

特征值	属性	UUID	设备类型	用途说明
Manufacturer Name String	Read	0x2A29	跑步机、椭圆机、划船机、智能单车、走步机	厂家名字符串
Model Number String	Read	0x2A24	跑步机、椭圆机、划船机、智能单车、走步机	型号字符串
Serial Number String	Read	0x2A25	跑步机、椭圆机、划船机、智能单车、走步机	序列号字符串
Hardware Revision String	Read	0x2A27	跑步机、椭圆机、划船机、智能单车、走步机	硬件版本号
Firmware Revision String	Read	0x2A26	跑步机、椭圆机、划船机、智能单车、走步机	固件版本号
Software Revision StringRead	Read	0x2A28	跑步机、椭圆机、划船机、智能单车、走步机	软件版本号
System ID	Read	0x2A23	跑步机、椭圆机、划船机、智能单车、走步机	系统ID

FTMS标准特征值支持范围

FTMS标准特征值列表

表3 FTMS特征值列表

特征值	属性	UUID	设备类型	用途说明
Fitness Machine Feature	Read	0x2ACC	跑步机、走步机、椭圆机、划船机、智能单车	描述设备支持的能力
Treadmill Data	Notify	0x2ACD	仅跑步机、走步机	上报实时运动数据
Cross Trainer Data	Notify	0x2ACE	仅椭圆机	上报实时运动数据
Rower Data	Notify	0x2AD1	仅划船机	上报实时运动数据
Indoor Bike Data	Notify	0x2AD2	仅智能单车	上报实时运动数据
Training Status	Read/Notify	0x2AD3	跑步机、走步机、椭圆机、划船机、智能单车	上报设备状态数据
Supported Speed Range	Read	0x2AD4	跑步机、走步机、智能单车	上报支持的速度范围
Supported Inclination Range	Read	0x2AD5	跑步机、走步机	上报支持的坡度范围
Supported Resistance Level Range	Read	0x2AD6	椭圆机	上报支持的阻力范围
Supported Power Range	Read	0x2AD8	椭圆机、划船机、智能单车	上报支持的功率范围
Supported Heart Rate Range	Read	0x2AD7	跑步机、走步机、椭圆机、划船机、智能单车	上报支持的心率范围
Fitness Machine Control Point	Write, Indicate	0x2AD9	跑步机、走步机可选支持、椭圆机、划船机、智能单车	控制健身设备的状态暂停、恢复等
Fitness Machine Status	Notify	0x2ADA	跑步机、走步机、椭圆机、划船机、智能单车	上报健身设备的运动状态变更

广播包华为自定义参数

AD Type为 0xFF时，代表厂家自定义广播参数。如下广播参数代表符合华为运动健康规范的运动器材，可以在华为运动健康App进行广播扫描时识别。

1字节	1字节	2字节	n字节
Length	AD Type	Vendor ID	Type-Len-Value(Len和Value可选)

• AD Type = 0xFF
• Vendor ID = 0x7D02
• Type = 0x01
• Len = N/A（0x01的Value为定长，故Len不存在）
• Value = 0x05 0x00 0xFF 0xFF

广播包Service Data AD Type

表4 Service Data AD Type格式

字段	类型	大小	说明
Service Data AD Type	Uint8	1	-
Fitness Machine Service UUID	Uint16	2	-
Flags	Bit0	-	Fitness Machine Available: 0：False；1：True
	Bit1-7	-	保留
Fitness Machine Type	Bit0	根据产品实际能力填写	Treadmill Supported
	Bit1		Cross Trainer Supported
	Bit2		Step Climber Supported
	Bit3		Stair Climber Supported
	Bit4		Rower Supported
	Bit5		Indoor Bike Supported
	Bit6-15		保留

Fitness Machine Feature

表5 Ftness Machine Feature格式

字段	类型	说明
Fitness Machine Features	Bit0	Average Speed Supported
	Bit1	Cadence Supported
	Bit2	Total Distance Supported
	Bit3	Inclination Supported
	Bit4	Elevation Gain Supported
	Bit5	Pace Supported
	Bit6	Step Count Supported
	Bit7	Resistance Level Supported
	Bit8	Stride Count Supported
	Bit9	Expended Energy Supported
	Bit10	Heart Rate Measurement Supported
	Bit11	Metabolic Equivalent Supported
	Bit12	Elapsed Time Supported
	Bit13	Remaining Time Supported
	Bit14	Power Measurement Supported
	Bit15	Force on Belt and Power Output Supported
	Bit16	User Data Retention Supported
	Bit17-31	Reserved for Future Use
Target Setting Features	Bit0	Speed Target Setting Supported
	Bit1	Inclination Target Setting Supported
	Bit2	Resistance Target Setting Supported
	Bit3	Power Target Setting Supported
	Bit4	Heart Rate Target Setting Supported
	Bit5	Targeted Expended Energy Configuration Supported
	Bit6	Targeted Step Number Configuration Supported
	Bit7	Targeted Stride Number Configuration Supported
	Bit8	Targeted Distance Configuration Supported
	Bit9	Targeted Training Time Configuration Supported
	Bit10	Targeted Time in Two Heart Rate Zones Configuration Supported
	Bit11	Targeted Time in Three Heart Rate Zones Configuration Supported
	Bit12	Targeted Time in Five Heart Rate Zones Configuration Supported
	Bit13	Indoor Bike Simulation Parameters Supported
	Bit14	Wheel Circumference Configuration Supported
	Bit15	Spin Down Control Supported
	Bit16	Targeted Cadence Configuration Supported
	Bit17-31	Reserved for Future Use

字段取值根据产品实际能力填写。

必须支持的字段类型请参考运动设备规格要求。

Treadmill Data

用于跑步机、走步机向App发送实时运动数据。数据格式如下，由一个Flag和多个参数组成，具体参数的多少由Flags字段中的值决定。

Flags字段长度2 octet，各bit含义：

表6 Treadmill Data特征值Flags含义

bit	Definition	Value
0	More Data	根据实际能力填写，More Data、Total Distance、Expended Energy、Elapsed Time数据必须存在。 支持坡度的跑步机，Inclination and Ramp Angle Setting和Elevation Gain必须存在；支持步数的跑步机，Steps必须存在。 说明 其中，More Data置0表示存在；其他数据置1表示存在。
1	Average Speed
2	Total Distance
3	Inclination and Ramp Angle Setting
4	Elevation Gain
5	Instantaneous Pace
6	Average Pace
7	Expended Energy
8	Heart Rate
9	Metabolic Equivalent
10	Elapsed Time
11	Remaining Time
12	Force on Belt and Power Output
13	Steps

Flags字段后参数列表：

表7 Treadmill Data特征值参数列表

参数	格式	单位	支持程度
Instantaneous Speed	uint16	0.01 Km/h	必须
Average Speed	uint16	0.01 Km/h	可选
Total Distance	uint24	metre	必须
Inclination	sint16	0.1 percent	可选
Ramp Angle Setting	sint16	0.1 degree	可选
Positive Elevation Gain	uint16	0.1 Metre	可选
Negative Elevation Gain	uint16	0.1 metre	可选
Instantaneous Pace	uint8	0.1 Km/m	可选
Average Pace	uint8	0.1 Km/m	可选
Total Energy	uint16	kcal	必须
Energy Per Hour	uint16	kcal	可选
Energy Per Minute	uint8	kcal	可选
Heart Rate	uint8	Beats/m	可选
Metabolic Equivalent	uint8	0.1 meta	可选
Elapsed Time	uint16	second	必须
Remaining Time	uint16	second	可选
Force on Belt	sint16	newton	可选
Power Output	sint16	Watts	可选
Steps	uint24	step	可选

Cross Trainer Data

用于椭圆机向App发送实时运动数据。数据格式如下，由一个Flag和多个参数组成，具体参数的多少由Flags字段中的值决定。

Flags字段长度2 octet，各bit含义：

表8 Cross Trainer Data特征值Flags含义

bit	Definition	Value
0	More Data	根据实际能力填写，More Data、Total Distance、Stride Count、Resistance Level、Instantaneous Power、Average Power、Expended Energy、Elapsed Time数据必须存在。 支持心率的椭圆机，Heart Rate必须存在。 说明 其中，More Data置0表示存在；其他数据置1表示存在。
1	Average Speed
2	Total Distance
3	Step Count
4	Stride Count
5	Elevation Gain
6	Inclination and Ramp Angle Setting
7	Resistance Level
8	Instantaneous Power
9	Average Power
10	Expended Energy
11	Heart Rate
12	Metabolic Equivalent
13	Elapsed Time
14	Remaining Time
15	Movement Direction

Flags字段后参数列表：

表9 Cross Trainer Data特征值参数列表

参数	格式	单位	支持程度
Instantaneous Speed	uint16	0.01 Km/h	必选
Average Speed	uint16	0.01 Km/h	可选
Total Distance	uint24	metre	必选
Step Per Minute	uint16	step_per_minute	必选
Average Step Rate	uint16	step_per_minute	必选
Stride Count	uint16	Unitless	必选
Inclination	sint16	0.1 percent	可选
Ramp Angle Setting	sint16	0.1 degree	可选
Positive Elevation Gain	uint16	1 Metre	可选
Negative Elevation Gain	uint16	1 metre	可选
Resistance Level	sint16	0.1 unitless	必选
Instantaneous Power	sint16	Watt	必选
Average Power	sint16	Watt	必选
Total Energy	uint16	kcal	必选
Energy Per Hour	uint16	kcal	可选
Energy Per Minute	uint8	kcal	可选
Heart Rate	uint8	Beats/m	可选
Metabolic Equivalent	uint8	0.1 meta	可选
Elapsed Time	uint16	second	必选
Remaining Time	uint16	second	可选

Rower Data

用于划船机向App发送实时运动数据。数据格式如下，由一个Flag和多个参数组成，具体参数的多少由Flags字段中的值决定。

Flags字段长度2 octet，各bit含义：

表10 Rower Data特征值Flags含义

bit	Definition	Value
0	More Data	根据实际能力填写，More Data、Average Stroke Rate、Total Distance、Instantaneous Pace、Instantaneous Power、Average Power、Expended Energy、Elapsed Time数据必须存在。 支持心率的划船机，Heart Rate必须存在。 说明 其中，More Data置0表示存在；其他数据置1表示存在。
1	Average Stroke
2	Total Distance
3	Instantaneous Pace
4	Average Pace
5	Instantaneous Power
6	Average Power
7	Resistance Level
8	Expended Energy
9	Heart Rate
10	Metabolic Equivalent
11	Elapsed Time
12	Remaining Time

Flags字段后参数列表：

表11 Rower Data特征值参数列表

参数	格式	单位	支持程度
Stroke Rate	Uint8	0.5 stroke/m	必选
Stroke Count	uint16	Unitless	必选
Average Stroke Rate	Uint8	0.5 stroke/m	必选
Total Distance	uint24	metre	必选
Instantaneous Pace	uint16	Seconds(500m)	必选
Average Pace	uint16	Seconds(500m)	可选
Instantaneous Power	sint16	watt	必选
Average Power	sint16	watt	必选
Resistance Level	sint16	Unitless	可选
Total Energy	uint16	kcal	必选
Energy Per Hour	uint16	kcal	可选
Energy Per Minute	uint8	kcal	可选
Heart Rate	uint8	Beats/m	可选
Metabolic Equivalent	uint8	0.1 meta	可选
Elapsed Time	uint16	second	必选
Remaining Time	uint16	second	可选

Indoor Bike Data

用于智能单车向App发送实时运动数据。数据格式如下，由一个Flag和多个参数组成，具体参数的多少由Flags字段中的值决定。

Flags字段长度2 octet，各bit含义：

表12 Indoor Bike Data特征值Flags含义

bit	Definition	Value
0	More Data	根据实际能力填写，More Data、Instantaneous Cadence、Total Distance、Resistance Level、Instantaneous Power、Average Power、Expended Energy、Elapsed Time数据必须存在。 支持心率的单车，Heart Rate必须存在。 说明 其中，More Data置0表示存在；其他数据置1表示存在。
1	Average Speed
2	Instantaneous Cadence
3	Average Cadence
4	Total Distance
5	Resistance Level
6	Instantaneous Power
7	Average Power
8	Expended Energy
9	Heart Rate
10	Metabolic Equivalent
11	Elapsed Time
12	Remaining Time

Flags字段后参数列表：

表13 Indoor Bike Data特征值参数列表

参数	格式	单位	支持程度
Instantaneous Speed	uint16	0.01 Km/h	必选
Average Speed	uint16	0.01 Km/h	可选
Instantaneous Cadence	uint16	0.5 /min	必选
Average Cadence	uint16	0.5 /min	可选
Total Distance	uint24	metre	必选
Resistance Level	Sin16	1 unitless	必选
Instantaneous Power	sint16	1 watt	必选
Average Power	sint16	1 watt	必选
Total Energy	uint16	kcal	必选
Energy Per Hour	uint16	kcal	可选
Energy Per Minute	uint8	kcal	可选
Heart Rate	uint8	Beats/m	可选
Metabolic Equivalent	uint8	0.1 meta	可选
Elapsed Time	uint16	second	必选
Remaining Time	uint16	second	可选

Training Status

当前运动设备的工作状态：

表14 Training Status格式

参数	格式	取值	含义
Flags	Bit0	1	是否存在Training Status参数
	Bit1	0	是否存在Training Status String参数
	Bit2-7	0	保留
Training status	Unit8	0x00	其他未知状态
		0x01	IDLE状态
		0x0D	正在跑步时的状态
		0x0E	Pre-workout，开启前读秒时状态
		0x0F	Post-workout，结束后读秒时状态
		0x10-0xFF	保留
Training Status String	Octet	-	无需支持

Supported Speed Range

设备支持的参数范围：

表15 Support Speed Range参数格式

参数	格式	单位
Min speed	uint16	0.01 Km/h
Max speed	Uint16	0.01 Km/h
Min increment	uint16	0.01 m/h

Supported Inclination Range

支持的坡度范围：

表16 Support Inclination Range格式

参数	格式	单位
Min inclination	sint16	0.1 percent
Max inclination	sint16	0.1 percent
Min increment	uint16	0.1 percent

Supported Resistance Level Range

支持的阻力范围：

表17 Support Resistance Level Range格式

参数	格式	单位
Min inclination	sint16	0.1 unitless
Max inclination	sint16	0.1 unitless
Min increment	uint16	0.1 unitless

Supported Power Range

支持的功率范围：

表18 Support Power Range格式

参数	格式	单位
Min inclination	sint16	Watt
Max inclination	sint16	Watt
Min increment	uint16	Watt

Supported Heart Rate Range

支持的心率范围：

表19 Support Heart Rate Rang格式

参数	格式	单位
Min Heart Rate	Uint8	Beats/m
Max Heart Rate	Uint8	Beats/m
Min increment	Uint8	Beats/m

Fitness Machine Control Point

对设备状态进行控制的特征值，其格式如下：

表20 Fitness Machine Control Point格式

参数	格式	大小
Op Code	Uint8	1 octet
Parameter	Variable	0 to 18 octets

其中parameter的内容随Op Code的取值而定。

表21 Op Code取值含义

Op Code	Requirement	Definition	Parameter
0x00	Mandatory	Request Control	N/A
0x01	Mandatory	Reset:	N/A
0x02	Optional	Set target speed	Target Speed, uint16, 0.01 km/h
0x03	Optional	Set target inclination	Target Inclination, SINT16, 0.1 percent
0x04	Optional	Set Target Resistance Level	Target Resistance Level, UINT8, 0.1 unitless
0x05	Optional	Set Target Power	Target Power, SINT16,Watt
0x07	Mandatory	Start or resume	N/A
0x08	Mandatory	Stop or pause	Control Information; 01:stop;02:Pause;Other:RFU
0x80	Mandatory	Response Code	-

当手机进行请求控制时，运动设备需要用0x80进行响应，响应的格式如下：

表22 Fitness Machine Control Point Response格式

参数	格式	大小	取值	含义
Response Code	Uint8	1	0x80	相应取值
Request Code	Uint8	1	Request Op Code	被响应的请求操作码
Result Code	Unit8	1	00	保留
			01	成功
			02	不支持操作
			03	参数错误
			04	操作失败
			05	不允许控制
			06-FF	保留
Response Parameter	Octets	0-17 octet	不支持	不支持

Fitness Machine Status

此特征值由运动设备在自身的运动状态（如用户在面板改变了速度、坡度等）发生变化时，主动通知手机端，让手机端实时的同步了解状态变化。

此特征值上报内容格式如下：

表23 Fitness Machine Status格式

参数	格式	大小
Op Code	8bits	1 octet
Parameter	Variable	Variable

Op Code含义及其Parameter的内容如下

表24 Fitness Machine Status Op Code含义

Op Code	Definition	Parameter
0x00	RFU	N/A
0x01	Reset	N/A
0x02	Fitness Machine Stopped or Paused by the User	Control Information：unit8 0x01:stop; 0x02:pause
0x03	Fitness Machine Stopped by Safety Key	N/A
0x04	Fitness Machine Started or Resumed by the User	N/A
0x05	Target Speed Changed	New Target Value uint16
0x06	Target Incline Changed	New Target Value sint16
0x07	Target Resistance Level Changed	New Target Value uint8

FTMS华为扩展特征值

特征值	属性	UUID	用途说明
Fitness Extension Data	write	d18d2c10-c44c-11e8-a355-529269fb1459	在FTMS扩展的特征值， 用于解锁跑步机的蓝牙控制通道，只有解锁后，才能通过Fitness Machine Control Point发送主动控制指令（椭圆机、划船机、智能单车、走步机不支持解锁码）。 用于将心率、计步、卡路里每秒传递给运动设备（包括跑步机、椭圆机、划船机、智能单车、走步机）。

华为扩展特征值的作用有如下几个：

• 对设备的控制功能进行解锁。基于安全考虑，未解锁情况下，不允许蓝牙设备直接控制设备的启动、停止、速度、坡度等。

• 将手机的实时心率、计步、卡路里参数推送到设备进行同步显示。

表25 Fitness Extension Data格式

参数	格式	大小	取值(0:Not 1:Present)	含义
Flags	16bits	2octets	Bit0	参数包含解锁码
			Bit1	参数包含心率
			Bit2	参数包含总卡路里
			Bit3	参数包含动态卡路里
			Bit4	参数包含计步
			Bit5-15	保留
UnlockCode	Octets	6	厂家自定义，6字节解锁码	厂家自定义，6字节解锁码，解锁码为0-F的6个数字
Heart Rate	Unit8	1	心率值	心率值
Total Energy	Unit16	2	总卡路里	总卡路里
Dynamic Energy	Unit16	2	动态卡路里	动态卡路里
Step Count	Unit16	2	实时步数	实时步数
