图解ArcGIS数据三维显示

ArcScene 是ArcGIS Desktop中专门用于显示三维数据的独立程序。

ArcScene的功能：浏览三维数据、创建表面、进行表面分析、三维飞行模拟。ArcScene 可以看成是 ArcGlobe的一个子集。它们都依赖于ArcGIS 的3D分析模块。

本篇经验将和大家介绍ArcGIS数据三维显示，希望对大家的工作和学习有所帮助！

方法/步骤

1. 1

   运行程序 :[开始菜单]->[所有程序]->[ArcGIS]->[ArcScene] ,打开 ArcScene

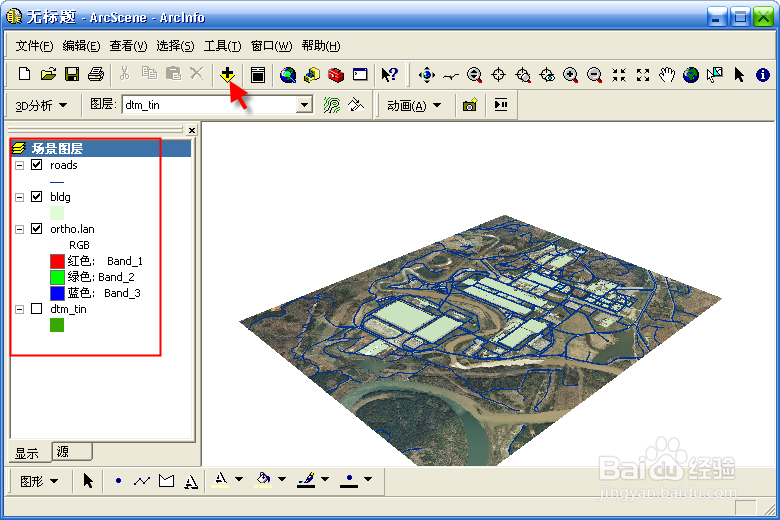

   在ArcScene中执行命令: [工具]>>[扩展], 选中 [3D Analyst]扩展模块, 在ArcScene中点击 [添加数据]按钮,将图层 (Roads , bldg, ortho.lan, dtm_tim)添加到当前场景中，如下图所示：



2. 2

   关闭 图层 [dtm_tin] 显示

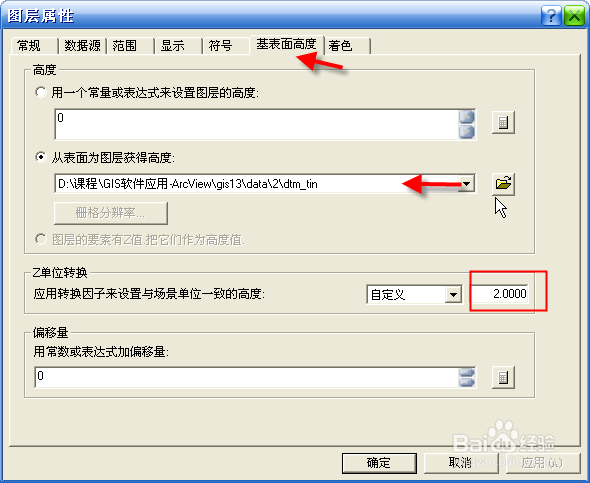

   在图层列表面板(TOC)中右键点击图层 [ortho.lan],打开图层属性对话框,在[基表面高度]选项页中,将高度设置为:[从表面为图层获取高度],并选择 当前场景中的TIN数据图层: [dtm_tin](如下图所示),在[Z单位转换]中设定高程的夸张系数为 [2], 高程将被夸大2倍。点[确定]退出 ，如下图所示：



3. 3

   以相同方法设置图层 [Roads]、[bldg]的属性，夸张系数统一设置为 [2]。

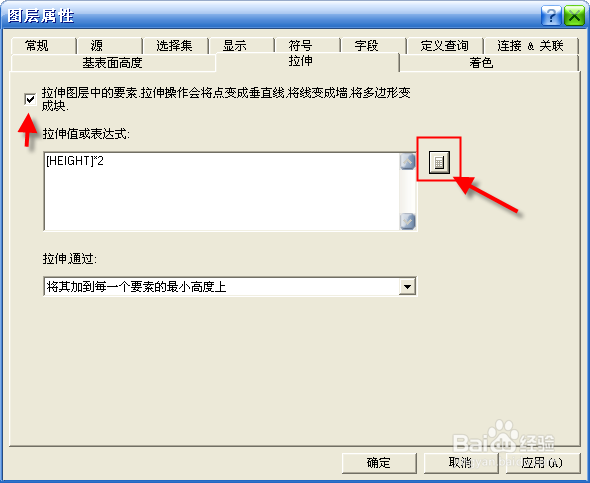

   对图层 [bldg],还需要进一步设置 [拉伸]选项和[符号]选项。

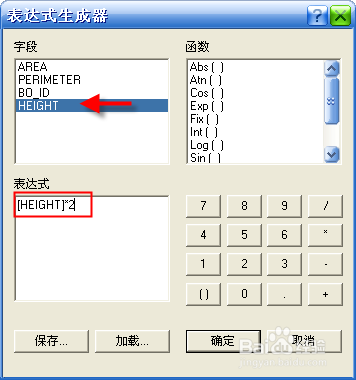

   通过设置拉伸表达式为 [HEIGHT*2], 建筑的高度将根据属性字段 [HEIGHT]的数据确定，如下图所示：





4. 4

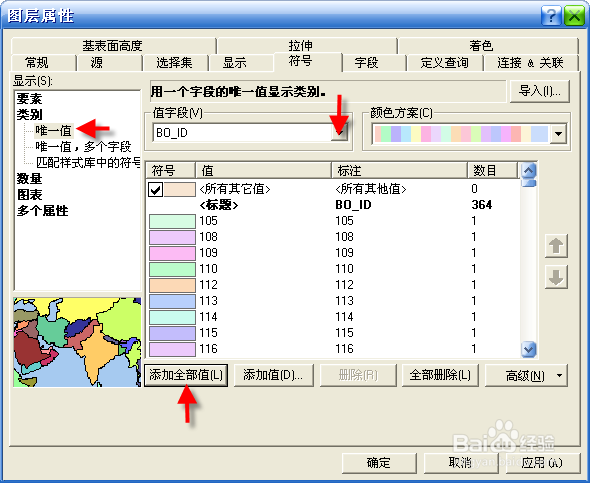

   通过设置 [符号]选项，为每不同的建筑赋不同的颜色，如下图所示：



5. 5

   完成后的效果如下图所示：可以点击 [工具栏]上的查询按钮，查询每个建筑物的属性。

   通过操作，熟悉 [工具] 中各按钮的功能，如下图所示：



6. 6

   其中[飞行]按钮有两种状态 ， 停止飞行和正在飞行状态，通过点击鼠标左键可以加快飞行速度，通过占击鼠标右键可以减慢飞行速度，直至停止，通过移动鼠标可以调整飞行方位、高度，如下图所示：



7. 7

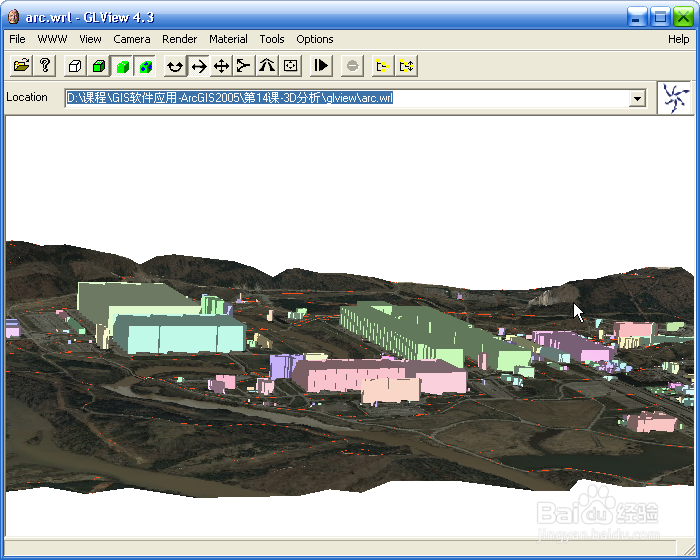

   ArcScene中的三维场景可以导出为二维图片或三维VRML 文件[.wrl]，VRML文件可以用 GLView 进行浏览或查看，普通的互联网浏览器也可以通过安装插件的方式进行浏览，因此导出为VRML的三维场景可以发布到因特网上，如下图所示：
