Matlab地图绘制教程第1期—海岸线图

过去一直有同学让我出地图相关的内容，但总觉得里面有很多坑，便迟迟没有动作。

而现在我的工作倒逼着我把相关知识都补上了，那也是时候整点新东西了。

本着由浅入深的理念，本期先来分享一下海岸线图的绘制方法，大体了解下m_map地图绘制的基本思路。

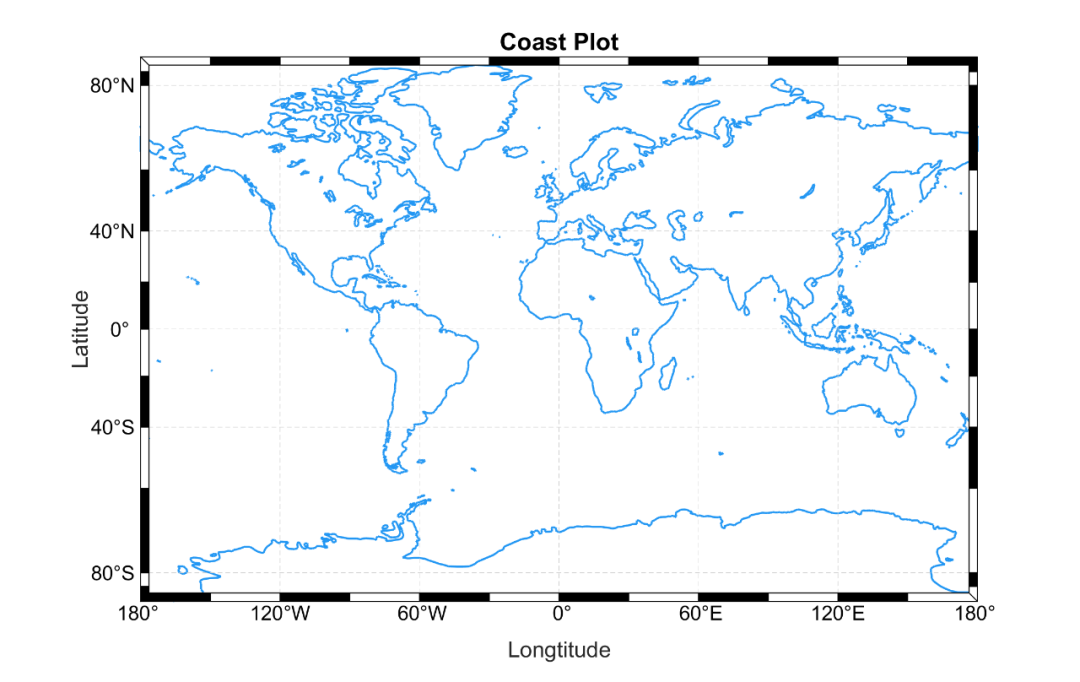

先来看一下成品效果：

特别提示：Matlab地图绘制教程系列，旨在降低大家使用Matlab进行地图类科研绘图的门槛，只需按照模板格式添加相应内容，即可得到满足大部分期刊以及学位论文格式要求的数据插图。如果觉得有用可以分享给你的朋友。

---

1. 数据准备

此部分主要是读取原始数据并初始化绘图参数。

这里直接用m_map自带的海岸线数据。

2. 颜色定义

作图不配色就好比做菜不放盐，总让人感觉少些味道。

但颜色搭配比较考验个人审美，需要多加尝试。

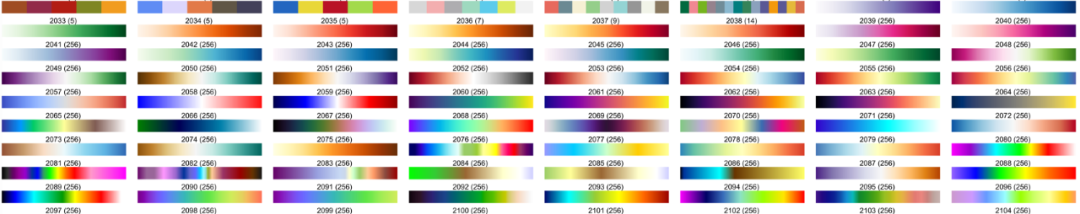

这里直接使用TheColor配色工具中的SCI权威配色库：

map = TheColor('sci',531);C = map(6,1:3);

3. 海岸线图绘制

调用‘m_coast’命令，绘制海岸线图。

m_proj('Miller Cylindrical','lon',0,'lat',[-85 85]);hold onm_coast('line','color',C,'linewidth',1);hTitle = title('Coast Plot');hXLabel = xlabel('Longtitude');hYLabel = ylabel('Latitude');

4. 细节优化

 为了插图的美观，对坐标轴细节等进行美化：

m_grid('box','fancy', ...             % 边框    'linestyle','--', ...             % 网格线型    'linewidth',0.5, ...              % 坐标轴线宽    'gridcolor',[0.8 0.8 0.8],...     % 网格线颜色    'tickdir','in', ...               % 刻度方向    'ticklen',0.01,...                % 刻度长度    'FontName','Arial', ...           % 刻度标签字体    'FontSize', 10,...                % 刻度标签字号    'Ytick',-80:40:80);% 字体和字号set([hXLabel, hYLabel], 'FontSize', 11, 'FontName', 'Arial')set(hTitle, 'FontSize', 12, 'FontWeight' , 'bold')% 背景颜色set(gcf,'Color',[1 1 1])

设置完毕后，以期刊所需分辨率、格式输出图片。

figW = figureWidth;figH = figureHeight;set(figureHandle,'PaperUnits',figureUnits);set(figureHandle,'PaperPosition',[0 0 figW figH]);fileout = 'test';print(figureHandle,[fileout,'.png'],'-r300','-dpng');

以上。
