第二周（1） App模块划分与详细设计初步进行

引言

第二周我们组主要进行以上几方面的工作：

• 客户端的系统模块的划分
• 客户端详细设计的初步进行
• 接口文档的进一步确定
• 用户界面设计的进行

作为客户端的开发者，我在这里主要对前两部分工作进行介绍。

客户端系统模块划分

在第一周我们组就对系统模块进行过划分，这周在讨论中我们觉得之前的划分太过冗杂，于是在这周我们对app重新进行了结构划分，确定了各个模块如下：

网络请求工具模块，封装了与服务器通信的方法
用户模块，功能包括

• 用户注册
• 用户登录
• 修改个人信息
• 修改密码
• 查找用户

社区模块，功能包括

• 添加好友
• 确认添加好友
• 改变备注
• 我的朋友
• 获得好友请求列表

用户Flag模块

• 创立Flag
• 查看我的Flag
• 更新我的Flag
• 删除我的Flag

社区Flag模块，主要功能有

• 查看朋友的Flag
• 请求朋友监督自己的Flag
• 处理要求监督Flag的请求
• 评价朋友的Flag
• 查看朋友对自己Flag的评价

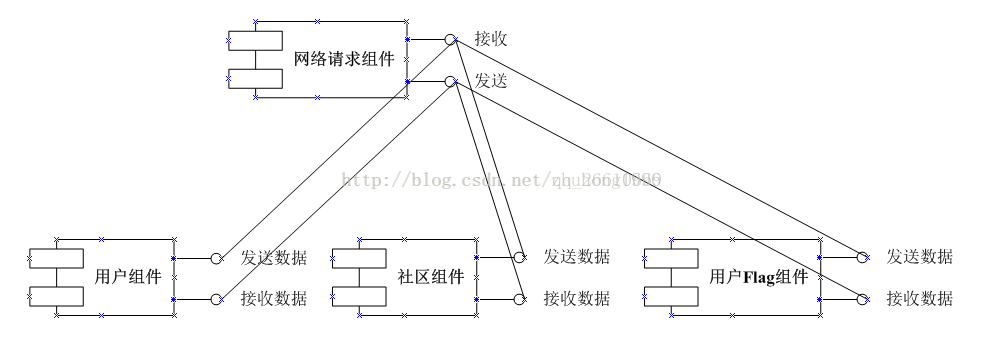

组件图如下：

这四个模块各司其职，相互之间耦合度很低，模块较少并且能够很好的完成app的功能，在每个组件中，可能会有一系列小的组件，小的组件由大的组件来管理。

客户端初步详细设计

在详细设计的开始阶段，我们进行了登录与注册的逻辑交互设计：

注册

交互逻辑如下：

1.检查网络是否可用，不可用跳转到9
2.检查用户信息是否输入合法，不合法跳转到9
3.检查两次密码输入是否一致，不一致跳转到9
4.建立链表，将所有注册信息存入其中
5.调用网络工具类的相应接口，等待返回结果
6.判断返回结果是否成功，不成功跳转到9
7.验证返回的json数据是否正确，不正确跳转到9
8.注册成功，跳转到登录界面
9.注册失败

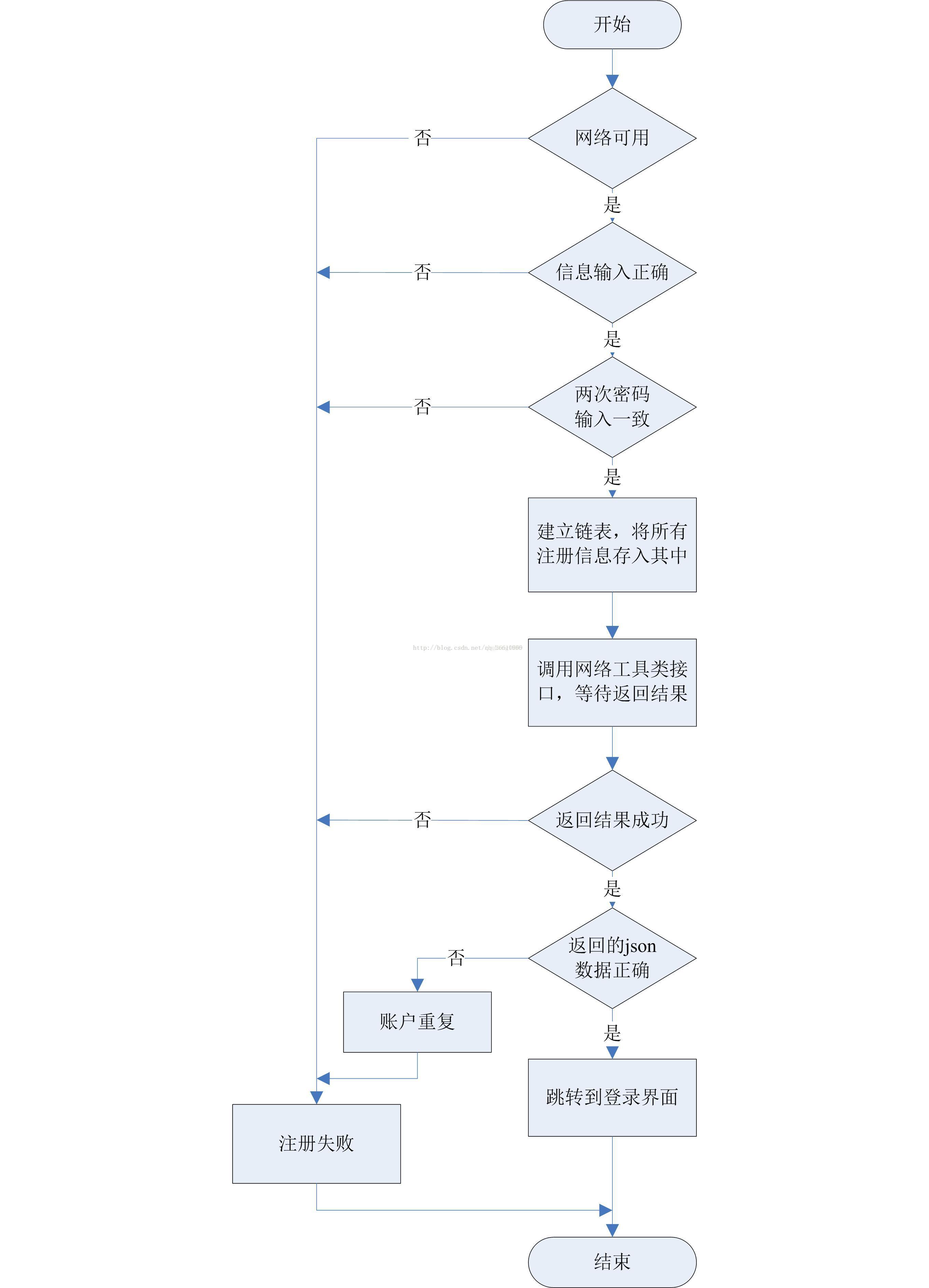

活动图如下：

登录

交互逻辑如下：

1.检查网络是否可用，不可用跳转到9
2.检查账户输入是否合法，不合法跳转到9
3.检查密码输入是否合法，不合法跳转到9
4.建立链表，将账户和密码存入其中
5.调用网络工具类的相应接口，等待返回结果
6.判断返回结果是否成功，不成功跳转到9
7.验证返回的用户数据是否为空，为空跳转到9
8.登录成功，跳转到主界面
9.登录失败

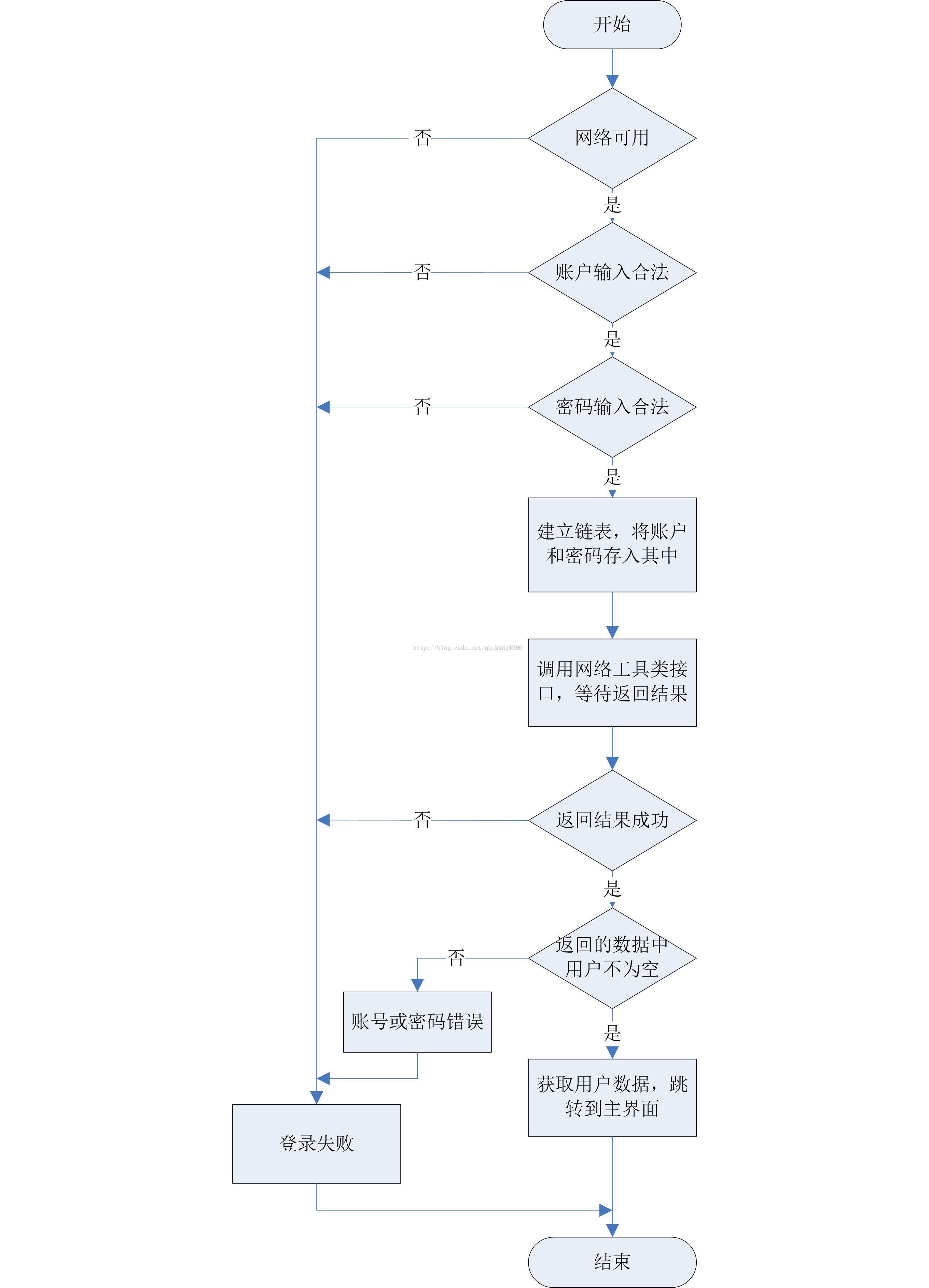

活动图：

目前登录与注册逻辑设计已经完成，接下来我们会对其他的功能进行一一设计。
