数控星三角降压启动器接线图

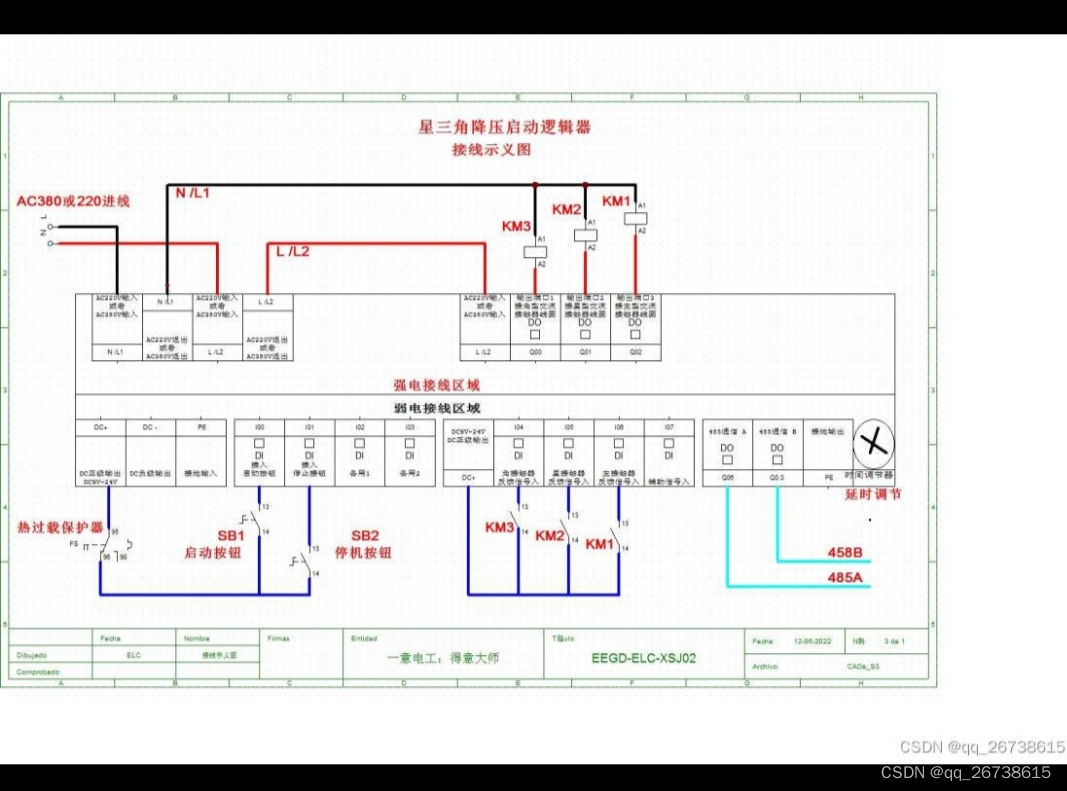

在这里推荐一款数控型的星角降压启动器，亲测试用之后，确实比老式星角启动电路接线简单，先请各位看官看接线图。

 看得出来，三个接触器的线圈；与启停按钮都是直接接到数控器的相关端口上；图中直接取消了老式星三角降压启动电路中的时间廷时继电器，采取了一个可调电位代替，这样就实现星三角切换启动电机的目的，同时让我们省下了一个廷时继电器的费用。最为关键的事，接线简化之外，这款数控星角启动器，还带了485的远程控制与监控功能，让我们可以方便利用打开相关上位机软件，实现远程启停控制与监督。如图

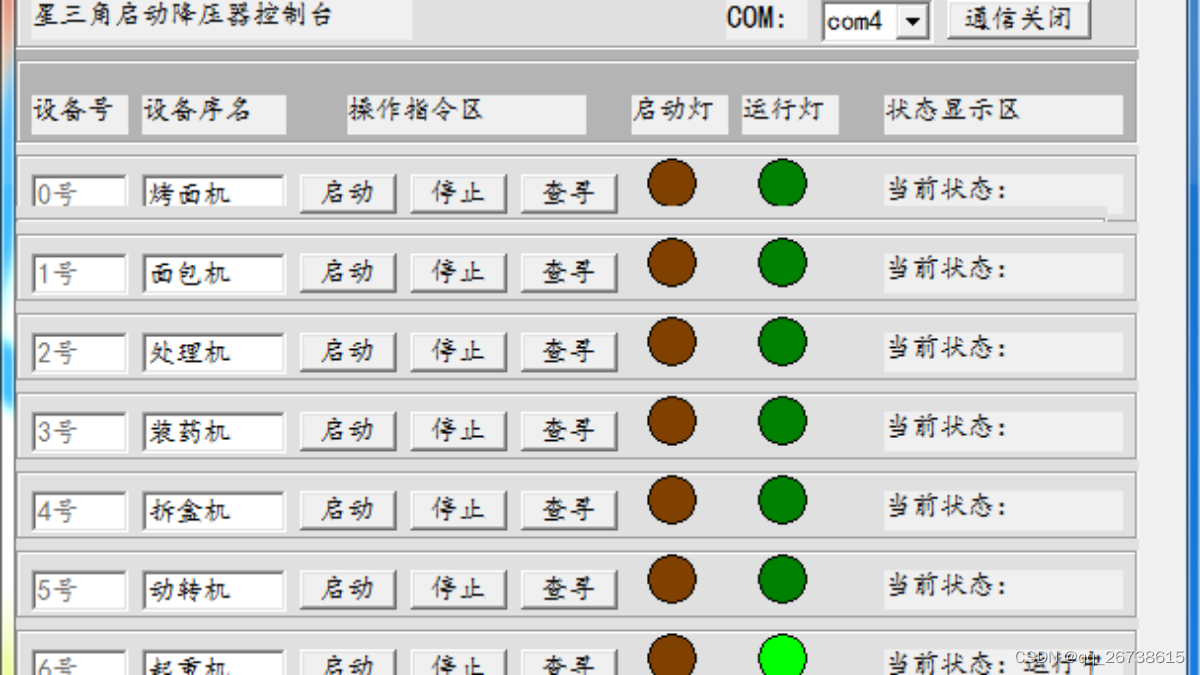

 看到的这是电脑端，软件远程操作与监控页面效果图。

数控星角启动器使用说明书中，还提供很多参数设置方法，这里就不一一介绍了。
