本文详细介绍使用单片机开发板实现流水灯效果的过程。从理解电路图开始，到代码编写、程序烧录，最后观测实际效果。文章提供具体代码示例，包括延时函数、位操作等关键部分。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

文章目录

1、简介

网上购买的单片机开发板，实物训练一下

2、了解开发板电路图

要想点亮 LED 就要了解开发板上 LED 和单片机怎么连接的
在这里插入图片描述

我们可以看到则个开发板总共有八个 LED ，分别和单片机上的 P1.0 ~ P1.8 相连。我们想让哪个LED 灯亮，只需要用代码让对应的引脚至低电平。

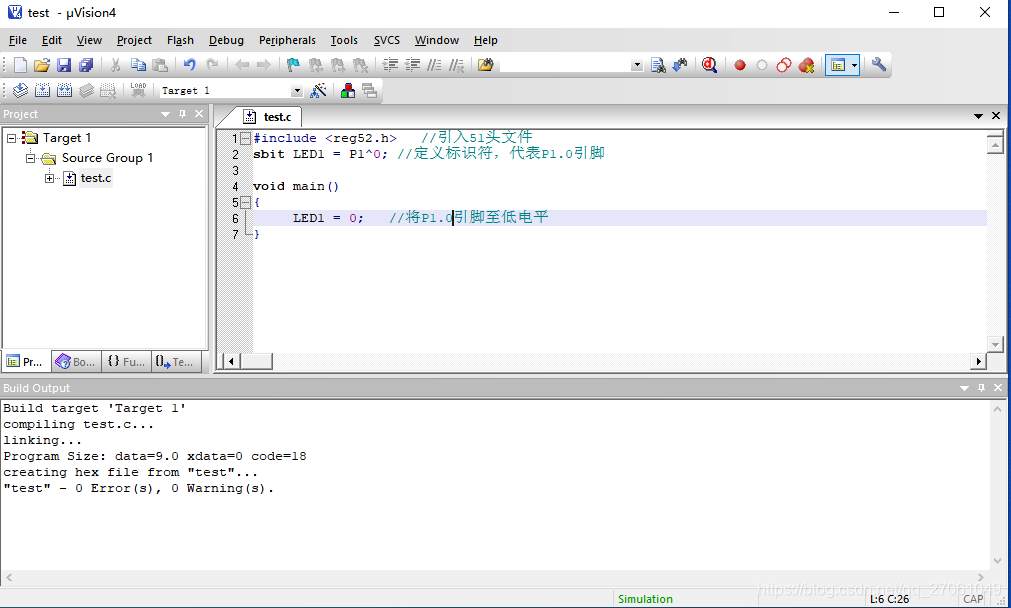

2、代码编写，点亮 LED1

在这里插入图片描述
编译代码，生成 .hex 文件，前文已有，这里就不再提示怎么生成。

3.将编写的程序烧录单片机

在这里插入图片描述

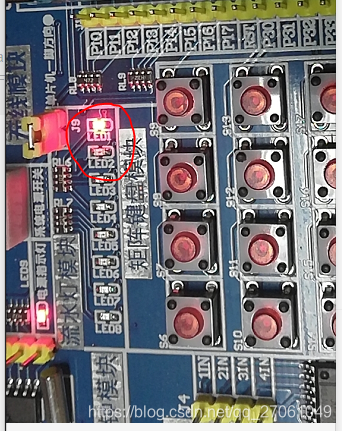

4. 实物观测

我们可以看到图中 LED1已经点亮
在这里插入图片描述

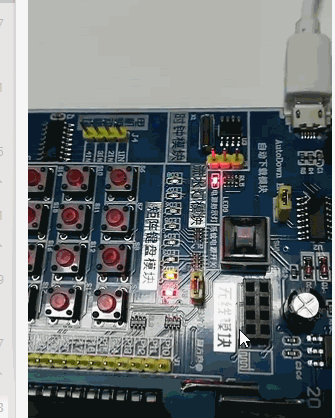

5、流水灯代码编写

#include <reg52.h>	 //引入51头文件
#include <intrins.h>
char temp;

//毫秒延时函数
void delay(int time){
int x,y;
for(x = time;x > 0;x--)
	for(y = 114;y>0;y--);

}
void main()
{
     temp =  0xfe; //
	 P1 = temp; //1111 1110 P1 引脚电平示意
	 delay(100); // 延时 0.1s

	 while(1) {
	 temp = _crol_(temp,1); //temp 左移一位 如 1111 1101
	 P1 = temp;
	 delay(100);
	 }
}

在这里插入图片描述
