NXP的替代方案之一--GD32

背景：

GD32是一家纯国产的芯片制造商，提供广泛的微控制器产品系列，可以作为替代NXP的选择。

GD32A503 与 NXP S32K11x 和、K14x 系列产品在硬件上保持高度兼容。
也是基于 ARM® Cortex™-M33 处理器的 32 位通用微控制器， 主频最大 100MHz，
配备 384KB Flash 和 48KB SRAM，另有专用代码空间可配置为 64KB DFlash/4KB EEPROM。
芯片采用 2.7-5.5V 宽电压供电，工作温度范围-40~+125℃，
符合 AEC-Q100 Grade 1 可靠性和安全性标准。

---

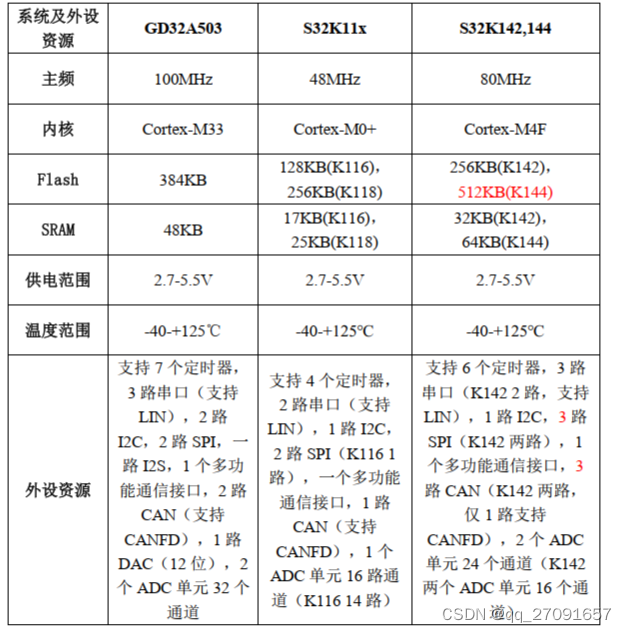

BSP对比:

GD32A503 可以实现对 S32K116,118,142 外设资源的覆盖，对于 S32K144， Flash、 RAM 略小一些：

---

硬件对比：

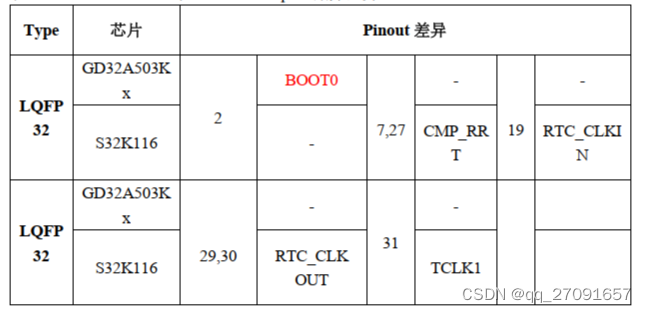

提示：GD32A503Kx 与 S32K116 32pin 引脚差异：

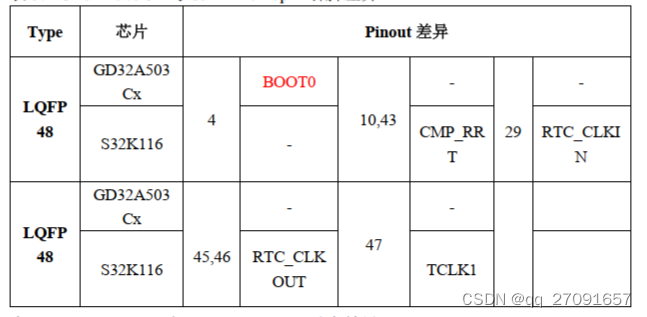

提示：GD32A503Cx 与 S32K116 48pin 引脚差异：

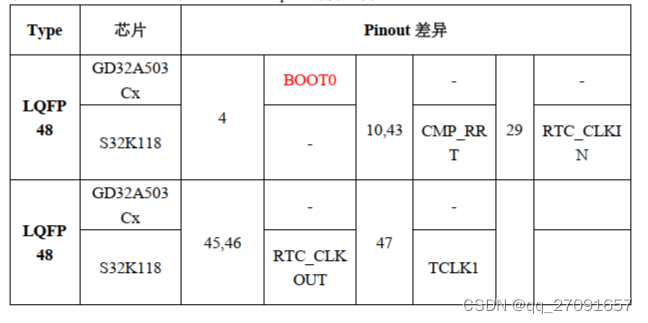

提示：GD32A503Cx 与 S32K118 48pin 引脚差异：

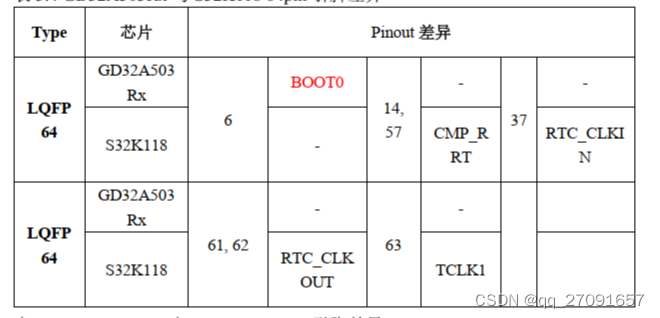

提示：GD32A503Rx 与 S32K118 64pin 引脚差异：

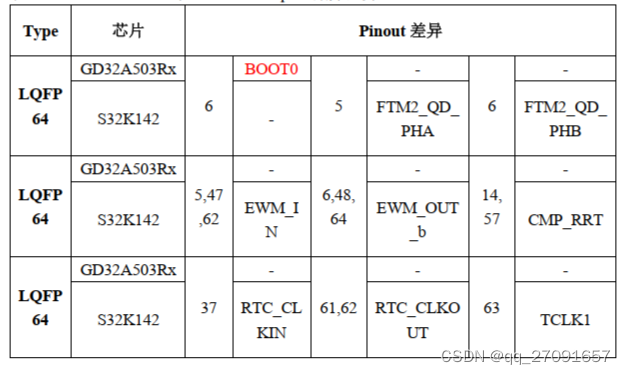

提示：GD32A503Rx 与 S32K142 64pin 引脚差异：

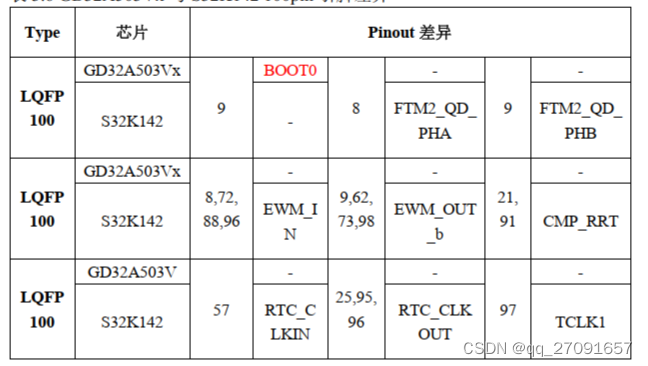

提示：GD32A503Vx 与 S32K142 100pin 引脚差异：

提示：GD32A503Rx 与 S32K144 64pin 引脚差异：

![在这里插入图片描述](https://img-blog.csdnimg.cn/6861c3704a464628b2d180f0a392a059.png

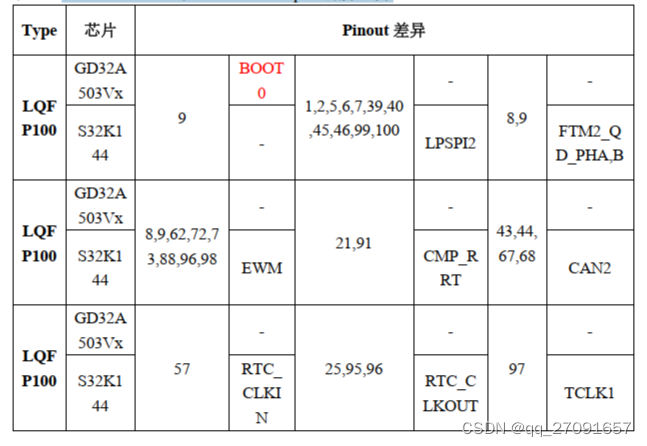

提示：GD32A503Vx 与 S32K144 100pin 引脚差异：

---

环境兼容说明：

GD32A503 和 S32K1xx 均为 ARM 内核 MCU，集成环境可以使用 IAR、KEIL 等，烧录和调试工具可选用 ULINK、 JLINK 和 GDLINK。

注意事项：

GD32A503 替换 S32K1xx 系列，除了需要系统外设资源的覆盖和引脚的匹配，还需要注意以下几点。
（1）A503 BOOTO 引脚需要接地处理，该引脚刚好对应 NXP 的 CANO RX 引脚，接地会导致 CANO RX 无法使用。需要用户修改硬件，在 A503 上重新找一对 CANO 引脚 (A503 上有多对 CANO 引脚可供选择)。
（2）A503 的 OSCOUT、OSCIN 引脚和 NXP 的刚好相反。无源晶振不受影响。如果在 NXP 上使用有源晶振，那么换成 A03 后，需要修改有源晶振的输出到 A503 的 OSCIN 引脚。
（3）外部低速晶振 LXTAL (32.768K) 只能选择有源晶振。

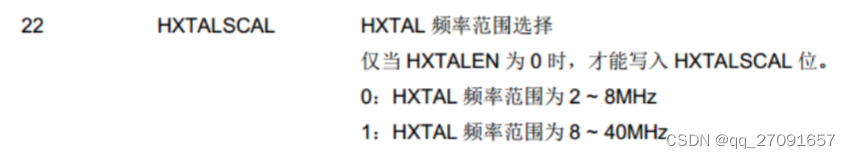

（4）MCU 选择大小不同的外部高速晶振作为时钟源时，当晶振范围为2~8MHz 时，无需置位 HXTALSCAL，8~40MHz 时，需要置位 RCU CTL 寄存器中的 HXTALSCAL。

（5）如果 A503 用 3.3V 供电，那么其 IO 不能输入 5V，此时最大允许输入电压为 VDD+0.3V。
