RS232电平与TTL电平转换

1 RS232接口简介

RS232接口又称DB9接口，是现在主流的串行通信接口之一。

由于RS232接口标准出现较早，难免有不足之处，主要有以下四点：

1）接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL电平不兼容故需使用电平转换电路方能与TTL电路连接。

2）传输速率较低，在异步传输时，波特率为20Kbps；
3）接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。

4）传输距离有限，最大传输距离标准值为50英尺，实际上也只能用在50米左右。

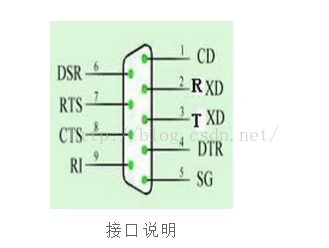

1 载波检测 DCD
2 接收数据 RXD
3 发送数据 TXD
4 数据终端准备好 DTR
5 信号地 SG
6 数据准备好 DSR
7 请求发送 RTS
8 清除发送 CTS
9 振铃提示

接口电平

RS232采用负逻辑电平

-15~-3：逻辑1；

+15~+3：逻辑0；

电压值通常在7V左右

2 MAX232芯片简述与典型电路

MAX232可以实现RS232电平和TTL电平相互转换。PC机输出的是由+12V和-12V组成的一种叫RS232的通信协议，单片机输出的是+5V和0V的TTL电平。

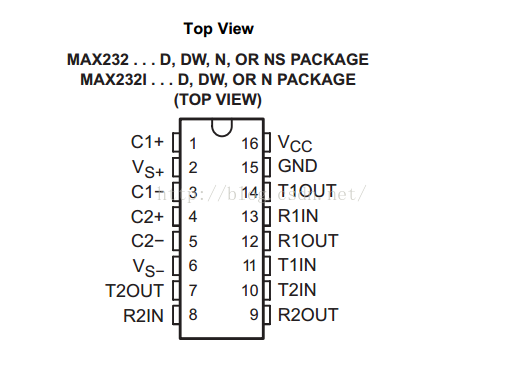

                                         MAX232的引脚图

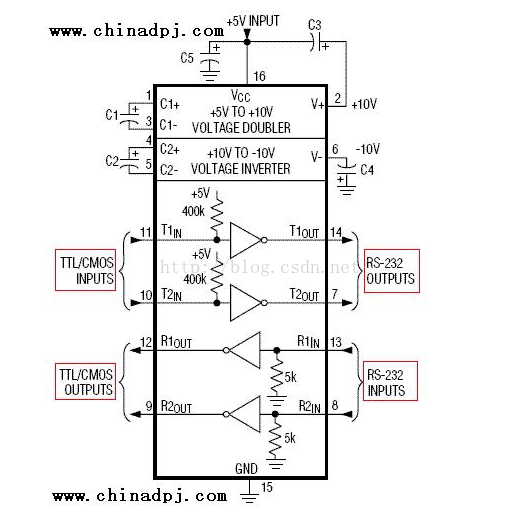

典型电路：

在实际的应用中，器件对电源噪声很敏感，因此必须加去耦电容C5，其值为1uF,按照芯片手册来看，电容C1,C2,C3,C4应取1uF/16V的电解电容，经过大量的实验以及实际应用证明，这4个电容都可以选用0.1uF的非极性瓷片电容替代1uF/16V的电解电容，在实际设计电路时，这4个电容要尽量靠近MAX232芯片，以提高抗干扰能力。

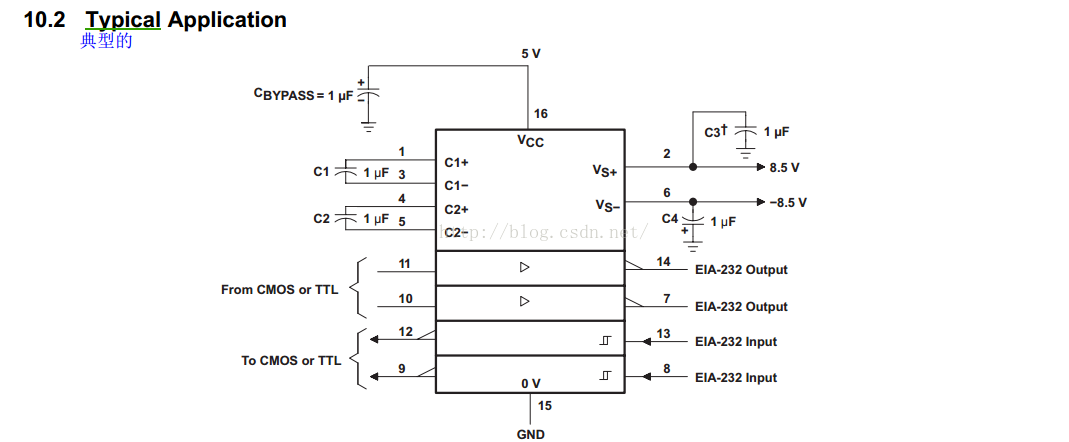

芯片手册给出的典型电路图

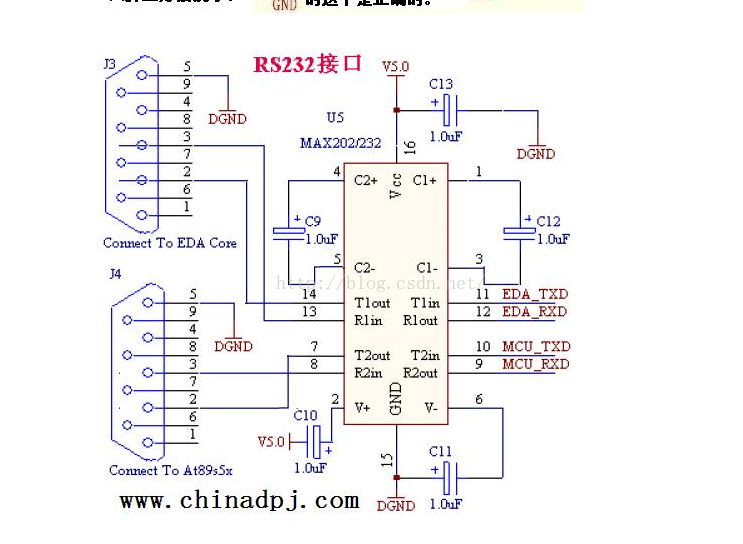

最后我选用的是下面这个电路

3 SP3232芯片简述与典型电路

      我看到很多的开发板使用的电平转换芯片都是SP3232，查了一下资料，有的说是因为SP3232较MAX232便宜，再就是MAX232假货较多。

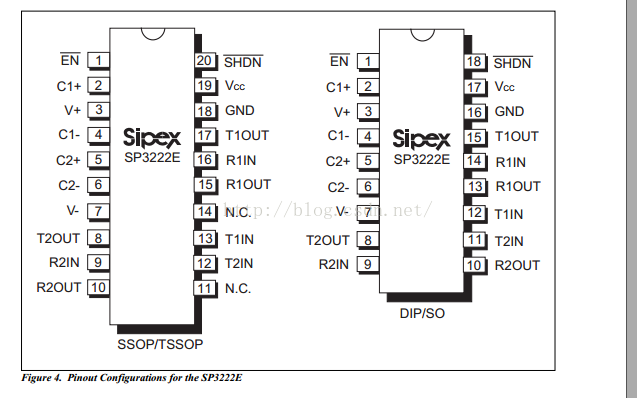

SP3232的引脚说明

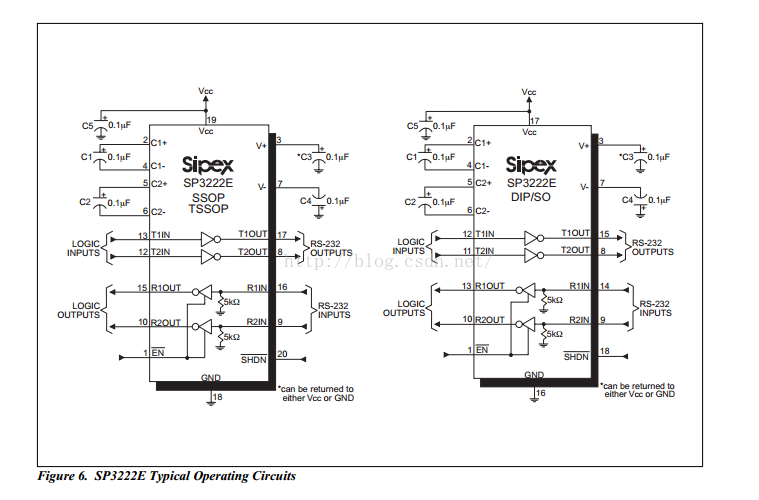

SP3232典型应用电路

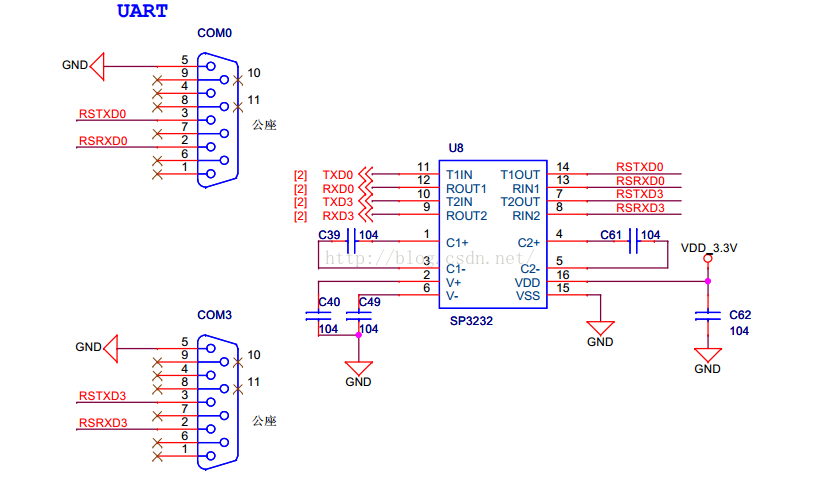

实际应用电路，该电路取自友善之臂Tiny6410开发板
