【网络通信 -- 直播】音视频常见封装格式 -- MEPG2 TS

【1】相关码流基本概念

  • ES 流（Elementary Stream）基本码流，直接取自编码器的数据流，可以为音频(AAC 等)、视频(H264，MJPEG 等)或其他数据流，ES 流经过 PES 打包器之后，被转换成 PES 包；
  • PES 流（Packetized Elementary Stream）把基本流 ES 分割成段，并加上相应头文件打包成形的打包基本码流；ES 形成的分组称为 PES 分组，是用来传递 ES 的一种数据结构；PES 流是 ES 流经过 PES 打包器处理后形成的数据流，在这个过程中完成了将 ES 流分组、打包、加入包头信息等操作（对 ES 流的第一次打包），PES 流的基本单位是 PES 包，PES 包由包头和载荷(payload)组成；
  • PTS，PresentationTime Stamp（显示时间标记）表示显示单元出现在系统目标解码器（H.264、MJPEG 等）的时间；
  • DTS，Decoding Time Stamp（解码时间标记）表示将存取单元的全部字节从解码缓存器移走的时间；
    • PTS/DTS 存在于 PES 包的包头中，这两个参数是解决音视频同步显示，防止解码器输入缓存上溢或下溢的关键；每一个 I（关键帧）、P（预测帧）、B（双向预测帧）帧的包头都有一个 PTS 和 DTS，但 PTS 与 DTS 对于 B 帧不一样，无需标出 B 帧的 DTS，对于 I 帧和 P 帧，显示前一定要存储于视频解码器的重新排序缓存器中，经过延迟（重新排序）后再显示，因此一定要分别标明 PTS 和 DTS；
  • PS 流（Program Stream）节目流，由 PS 包组成，一个 PS 包由若干 PES 包组成，PS 包的包头包含了同步信息与时钟恢复信息，一个 PS 包最多可以包含具有同一时钟基准的 16 个视频 PES 包和 32 个音频 PES 包；
  • TS 流（Transport Stream）传输流，由定长的 TS 包组成，TS 包是对 PES 包的一个重新封装，PES 包的包头信息仍存在于 TS 包中；
    • TS 流 VS PS 流
      • TS 流与 PS 流的区别在于 TS 流的包结构是固定长度的，PS 流的包结构是可变长度的；
      • PS 包由于长度是变化的，一旦丢失某一 PS 包的同步信息，接收机就会进入失步状态，从而导致严重的信息丢失事件；
      • TS 码流由于采取了固定长度的包结构，当传输误码破坏了某一 TS 包的同步信息时，接收机可在固定的位置检测其后面包中的同步信息，从而恢复同步，避免了信息丢失；
      • 通常在信道情况较为恶劣、传输误码较高时一般采取 TS 码流，在信情况较好、传输误码较低时一般采取 PS 码流；
    • TS 单一码流、混合码流
      • 单一性，TS 流的基本组成单位是长度为 188 字节的 TS 包；
      • 混合性，TS 流由多种数据组合而成，一个 TS 包中的数据可以是视频数据，音频数据，填充数据，PSI/SI 表格数据等（唯一的 PID 对应）；

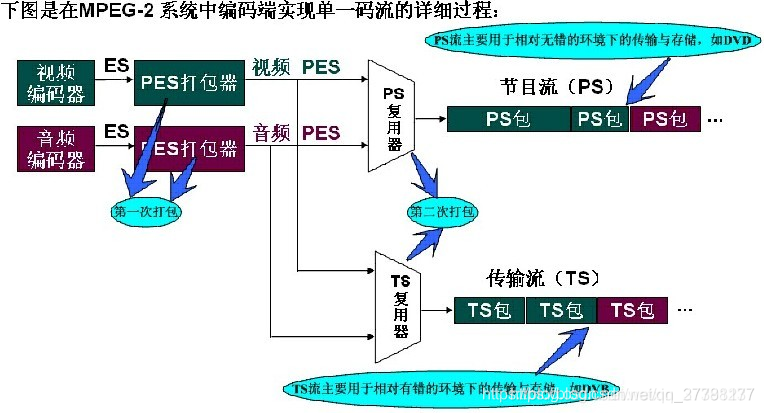

【1.1】MEPG2 系统中编码实现单一码流的过程

  • 1) A/D 转换后，通过 MPEG-2 压缩编码得到 ES 基本流，该数据流很大，并且只是 I，P，B 视频帧或音频取样信息；
  • 2) 通过 PES 打包器，打包并在每个帧中插入 PTS/DTS 标记，生成 PES，从原来的流的格式，变成了数据包的分割形式；
  • 3) PES 根据需要打包成 PS 或 TS 包举行存储（DVD）或传输(DVB)；因每路音/视频只包含一路的编码数据流，所以每路 PES 也只包含相应的数据流；

【2】码流格式

【2.0】TS 文件分层

ts 文件为传输流文件，视频编码主要格式为 H264/MPEG4，音频为 AAC/MP3；

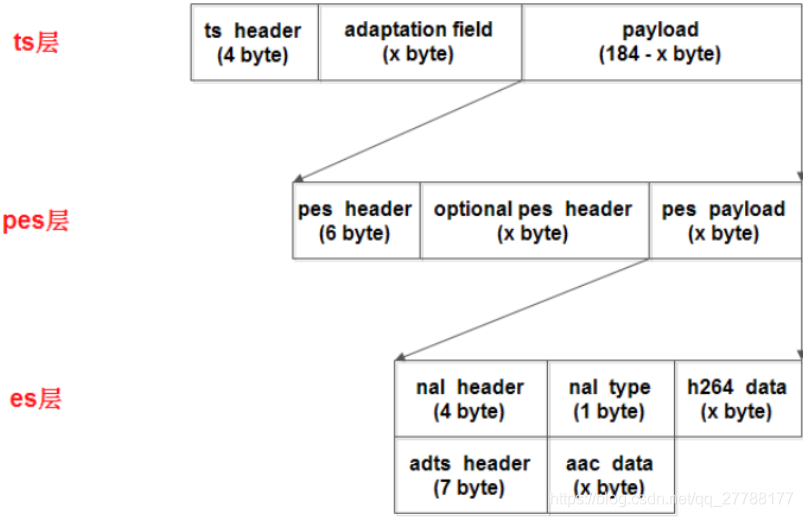

ts 文件分为三层

  • ts 层     : Transport Stream 是在 pes 层的基础上加入数据流的识别和传输必须的信息；
  • pes 层     : Packet Elemental Stream 是在音视频数据上加了时间戳等对数据帧的说明信息；
  • es 层     : Elementary Stream 即音视频数据；

【2.1】PES 包

PES(Packetized Elementary Stream) 分组的基本码流，将基本码流 ES 流根据需要分成长度不等的数据包，并加上包头就形成了打包的基本码流 PES 流，是用来传输 ES 的一种数据结构；

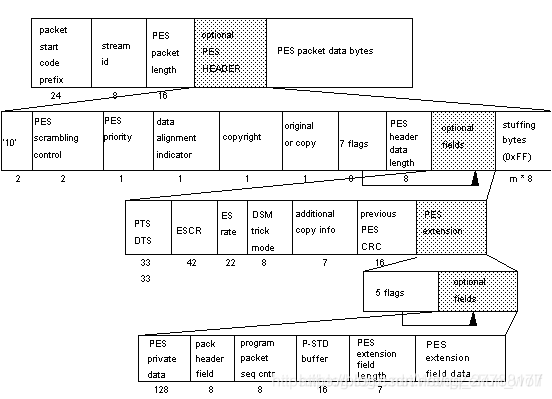

PES 包由包头和 playload 组成，一般视频一个帧被打包成一个 PES 包，长度一般都大于 TS 包的 188 字节，因此需要进行切分；PES 包具体格式如下

pes start code3B开始码，固定为 0x000001
stream id1B音频取值（0xc0-0xdf），通常为 0xc0
视频取值（0xe0-0xef），通常为 0xe0
pes packet length2B后面 pes 数据的长度，0 表示长度不限制，只有视频数据长度会超过 0xffff
flag1B通常取值 0x80，表示数据不加密、无优先级、备份的数据
flag1B取值 0x80 表示只含有 pts，取值 0xc0 表示含有 pts 和 dts
pes data length1B后面数据的长度，取值5或10
pts5B33bit 值
dts5B33bit 值

点播视频 dts 算法

  • dts = 初始值 + 90000 / video_frame_rate，初始值可以随便指定，但是最好不要取 0，video_frame_rate 就是帧率，如 23、30；
  • pts 和 dts 是以 timestamp 为单位，1s = 90000 time scale， 一帧是 90000/video_frame_rate 个 timescale；
  • 用一帧的 timescale 除以采样频率就可以转换为一帧的播放时长；

点播音频 dts 算法

  • dts = 初始值 + (90000 * audio_samples_per_frame) / audio_sample_rate，audio_samples_per_frame 值与编解码相关， aac 取值 1024， mp3 取值 1158，audio_sample_rate 是采样率，如 24000、41000；
  • AAC 一般解码出来是每声道 1024 个 sample，即一帧的时间为 1024/sample_rate 秒，所以每一帧时间戳依次为 0, 1024/sample_rate, ..., 1024*n/sample_rate 秒；

注：直播视频的 dts 和 pts 应该直接用直播数据流中的时间，不应该按公式计算；

【2.2】PS 流

PS(Program Stream) 节目流，PS 流与 TS 流的区别在于，PS 流的包结构是可变长度的，而 TS 流的包结构是固定长度的；

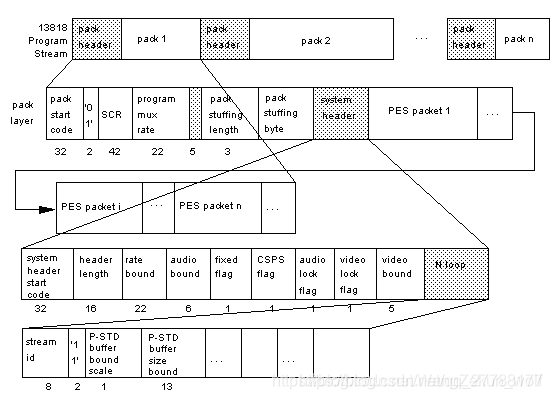

PS 流的具体格式如下

【2.3】TS 流

TS(Transport Stream) 传输流，是由固定长度的包组成，含有独立时间基准的一个或多个节目，适用于误码较多的环境，并且从流的任意一段开始都可以独立解码；TS 流是原始的 PES 流(音视频等)中按照一定的频率插入 PSI/SI 和一些标识符(辅助数据)信息，然后按固定长度打包形成的传输流；值得注意的是，PSI/SI 信息在 TS 流中并不是只发送一次，而是按照一定的频率插入码流，是重复发送的；

ts 层的内容通过 PID 值来标识，主要内容包括 : PAT 表、PMT 表、音频流、视频流；解析 ts 流要先找到 PAT 表，只要找到 PAT 就可以找到 PMT，然后就可以找到音视频流；PAT 表的和 PMT 表需要定期插入 ts 流，因为用户随时可能加入 ts 流，该间隔比较小，通常每隔几个视频帧就要加入 PAT 和 PMT；PAT 和 PMT 表是必须的，还可以加入其它表如 SDT(业务描述表) 等，不过 hls 流只要有 PAT 和 PMT 就可以播放；

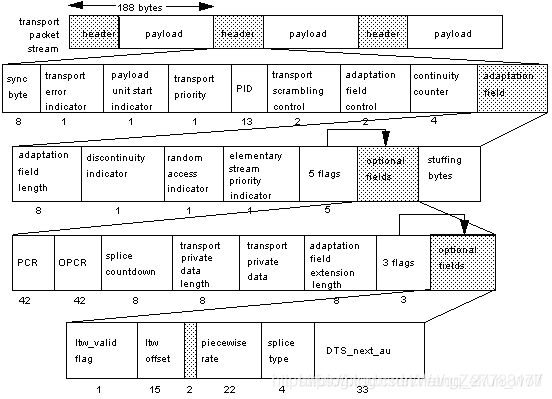

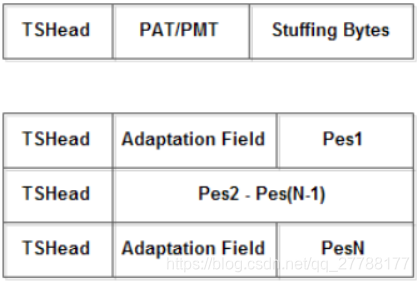

TS 包长度定义为 188 字节，其中 4 字节为包头，184 字节为有效负载；TS 流的具体格式如下

【2.3.1】包头格式

包头字段长度(bits)说明
Sync-byte8=0X47；同步头
Transport-error-indicator1出错标志
Payload-unit-start-indicator（PUSI）1载荷单元起始指示
Transport-priority1传输优先级规定
PID13包识别标志，PID 用于区分载荷的类型，通过 PID 可以将规定的信道总频带在视频、音频、数据、系统控制信息间进行灵活的分配
Transport-scrambling-control2加扰标志
Adaptation-field-control2适配域标志
Continuity-counter4连续递增计数器

【2.3.2】Adaptation Field

adaptation_field_length1B自适应域长度
flag1B取 0x50 表示 PCR 或 0x40 表示不包含 PCR
PCR5BProgram Clock Reference 节目时钟参考，用于恢复出与编码端一致的系统时序时钟 STC(System Time Clock)
stuffing_bytesXB填充字节，取值 0xFF

MPEG-2 TS 包载荷所传送的信息有两种类型

  • 1）视频、音频的 PES 包以及辅助数据；
  • 2）描述节目复接信息的 PSI 信息（Program Specific Information，节目专用信息）；

PSI (Program Specific Information) 信息能提供从复用器到接受机的节目配置，复用及解复用不同的节目码流的必要信息；
PSI 类别

  • PAT 表（Program Associate Table，节目关联表），描述多路节目复接信息；
  • PMT 表（Program Map Table，节目映射表），描述单路节目复接信息；
  • CAT 表（Conditional Access Table，条件接收表），描述条件接收信息；
  • NIT 表（Network Information Table，网络信息表）；

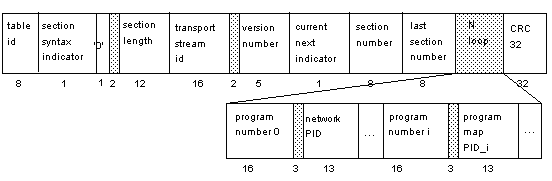

【2.3.1】PAT 节目关联表

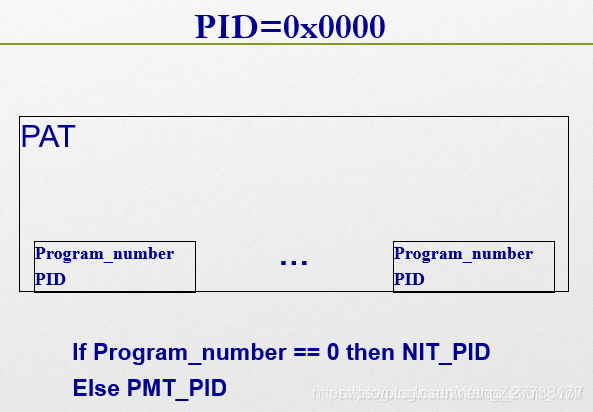

PAT 表 : 主要的作用就是指明了 PMT 表的 PID 值

节目关联表(PAT, Program Association Table)是数字电视系统中节目指示的根节点；其包标识符(Packet IDentifier、简称 PID )为 0；终端设备（如机顶盒）搜索节目时最先都是从这张表开始搜索，从 PAT 中解析出节目映射表(PMT)，再从 PMT 解析出基本元素(如视频、音频、数据等)的 PID 及节目号、再根据节目从节目业务描述表(Service Description Table、简称 SDT)中搜索出节目名称；

字段长度说明
table_id8表 ID
section_synatx_indication1段同步标识
“0”10 值
reserved2保留值
section_length12分段长度
transport_stream_id16传输流标识
reserved2保留值
version_number5PAT 的版本号
current_next_indicator1标识
section_number8分段号
last_section_number8最后一个分段号

program_number（循环开始,N从0开始）

16节目的编号
reserved3保留值
network_PID13NIT 表的 PID 值
program_map_PID13PMT 的 ID 值
crc_3232CRC 校验

注，N loop 部分的个数计算方法 (section_length - 6 - 4 字节 / 4)，6 为 section_length 到 last_section_number 字段和，减去 4 是 CRC_32；

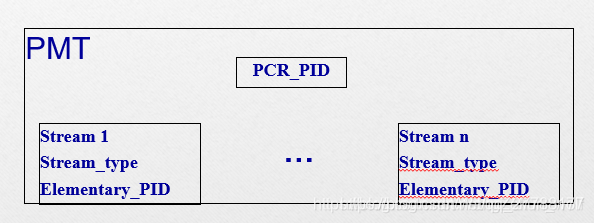

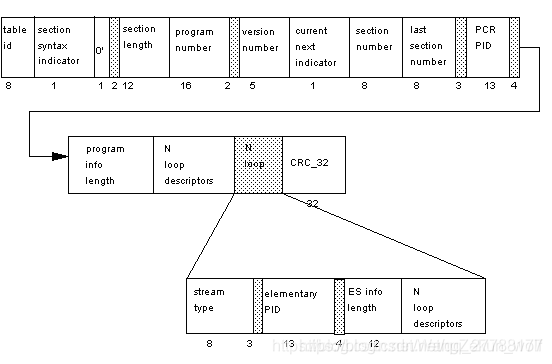

【2.3.2】PMT 节目映射表

PMT 表 : 主要的作用就是指明了音视频流的 PID 值

节目映射表(PMT, Program Map Table)，该表的 PID 由 PAT 提供，通过该表可以得到一路节目中包含的信息，例如，该路节目由哪些流构成和这些流的类型（视频，音频，数据），指定节目中各流对应的 PID，以及该节目的 PCR 所对应的 PID；

字段长度说明
table_id8表 ID
section_synatx_indication1段同步标识
“0”10 值
reserved2保留值
section_length12section_length
program_number16传输流标识
reserved2保留值
version_number5PMT 的版本号
current_next_indicator1标识
section_number8分段号
last_section_number8最后一个分段号
reserved3保留值
PCR_PID13PCR 值
reserved4保留值

program_info_length 不为 0，后面进行循环层 1

12节目信息长度
stream_type8流类型
reserved3保留值
elementary_pid13负载该 PES 流的 TS 包的 PID 值
reserved4保留值
es_info_length12ES 流描述相关的字节数
crc_3232CRC 校验

【2.4】ES 流

ES 流包含音视频数据；

ES(Elementary Stream) 基本码流，不分段的音频、视频或其他信息的连续码流；

【2.4.1】ES 流 -- H264

打包 h.264 数据时必须给视频数据加上一个 nalu(Network Abstraction Layer Unit)，nalu 包括 nalu header 和 nalu type，nalu header 固定为 0x00000001(帧开始)或 0x000001(帧中)；h.264 的数据是由 slice 组成的，slice 的内容包括 : 视频、sps、pps 等；nalu type 决定了后面的 h.264 数据内容；

0 1 2 3 4 5 6 7
+-+-+-+-+-+-+-+-+
|F|NRI|   TYPE  |
+-+-+-+-+-+-+-+-+

F : 1 bit，forbidden_zero_bit，h.264 规定必须取 0；
NRI : 2 bits，nal_ref_idc，取值为 0~3，指示这个 nalu 的重要性，I 帧、sps、pps 通常取 3，P 帧常取 2，B 帧通常取 0；
Type : 5 bits

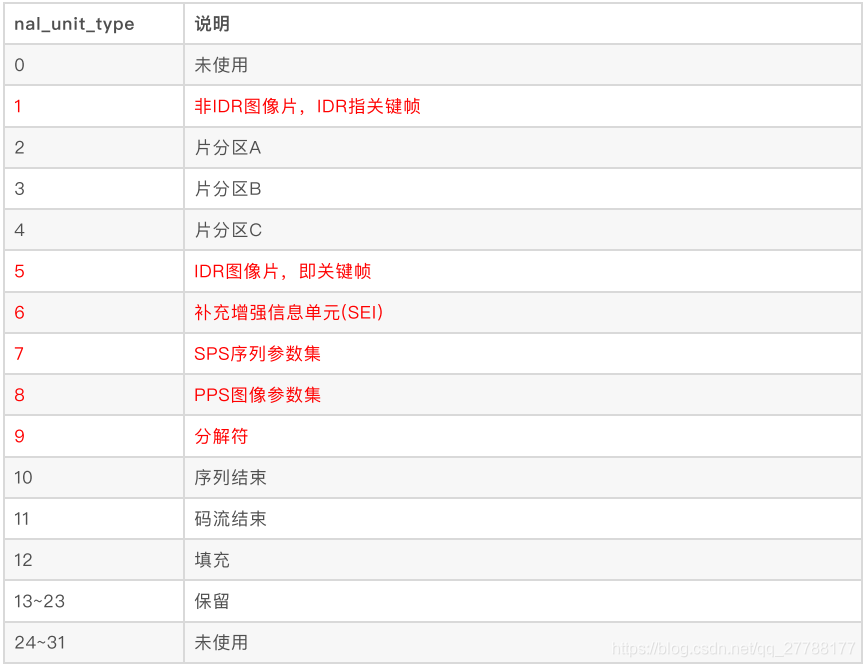

Type 取值如下

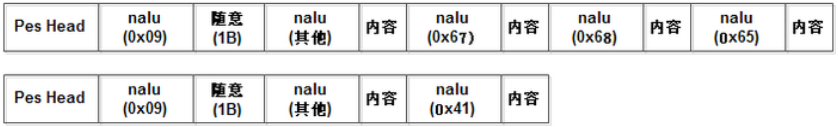

打包 es 层数据时 pes 头和 es 数据之间要加入一个 type=9 的 nalu，关键帧 slice 前必须要加入 type=7 和 type=8 的 nalu 而且是紧邻的；

【2.4.2】ES 流 -- AAC

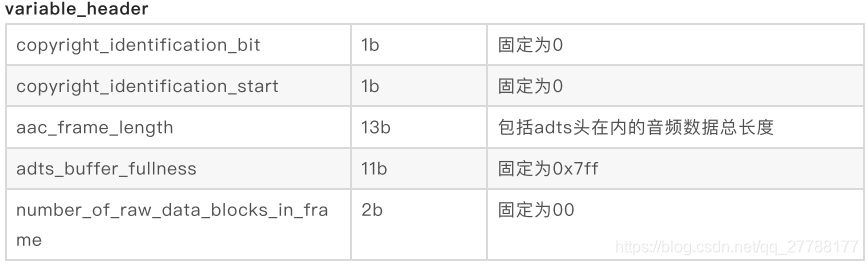

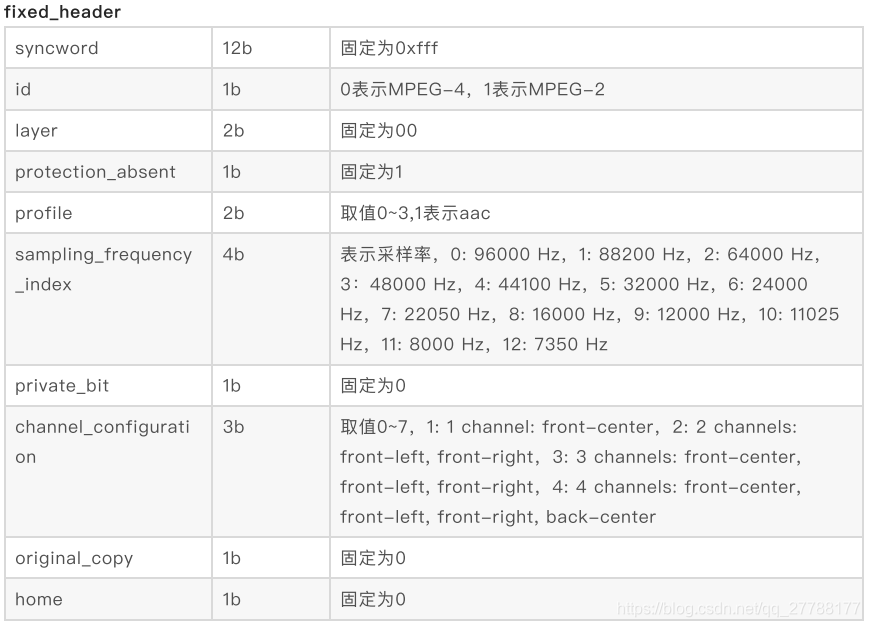

打包 aac 音频必须加上一个 adts(Audio Data Transport Stream)头，共 7Byte，adts 包括 fixed_header 和 variable_header 两部分，各 28bit；

参考资料

MPEG2-SYSTEM 中文版，链接：https://pan.baidu.com/s/1UXDtFVLR04bizlDQWVXeRw 提取码：vc58
