windows系统如何将raid卡驱动集成到iso镜像文件中？

1 概述

本文以Windows Server 2019与 9560-8iRAID卡为例介绍 RAID卡驱动

1.1 RAID卡参数介绍

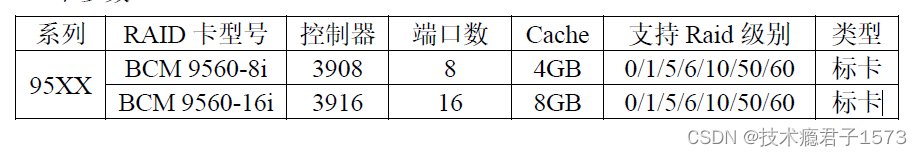

MegaRAID 9500 系列是业界首个 PCIe Gen 4.0 RAID 适配器系列，提供PCIe Gen 4.0主机和存储接口。以下为目前服务器主推的 2款 95系列 RAID卡参数：

1.2 问题现象

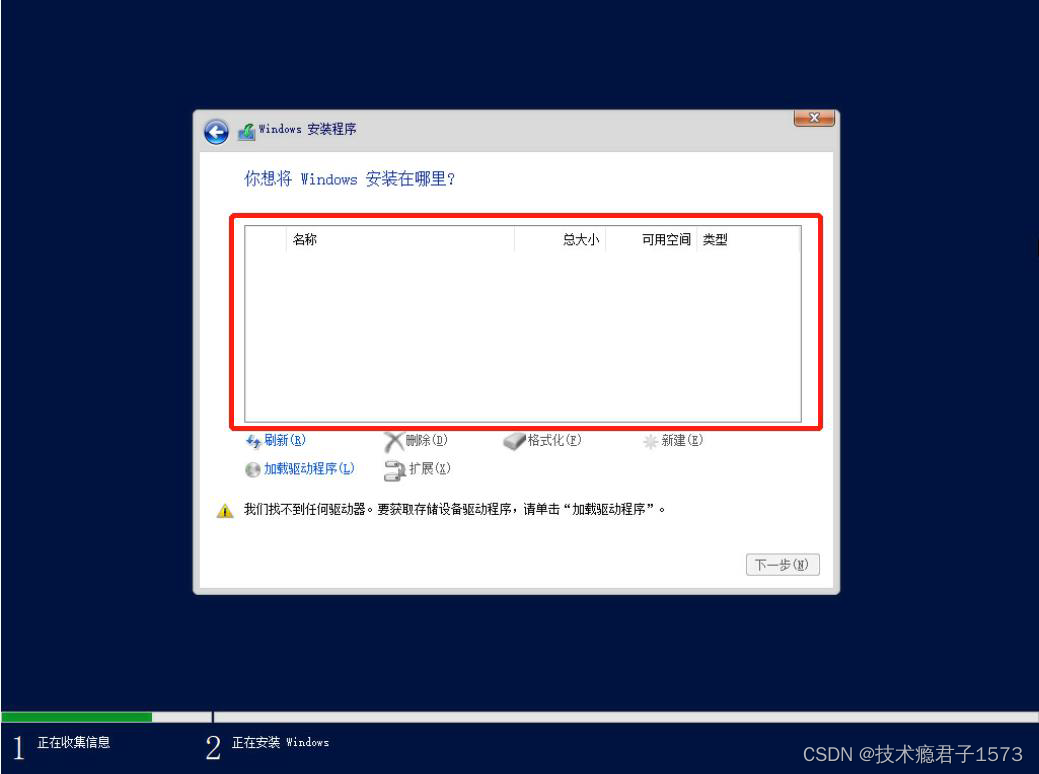

当待安装的操作系统没有集成RAID卡驱动时，在安装过程中会识别不到任何可供作为系统盘的存储设备，如图：

1.3 RAID卡驱动下载

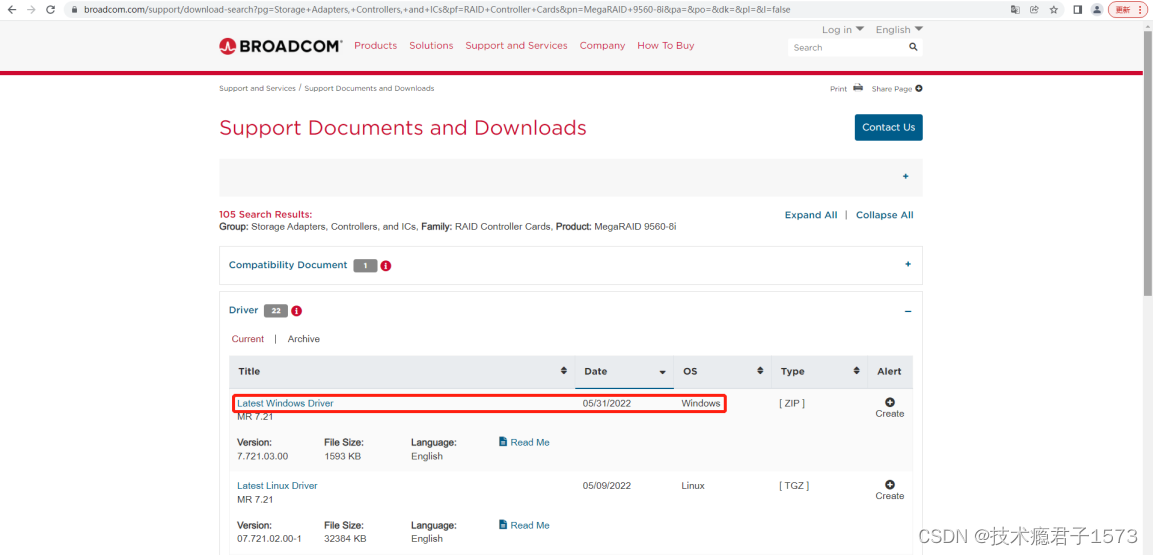

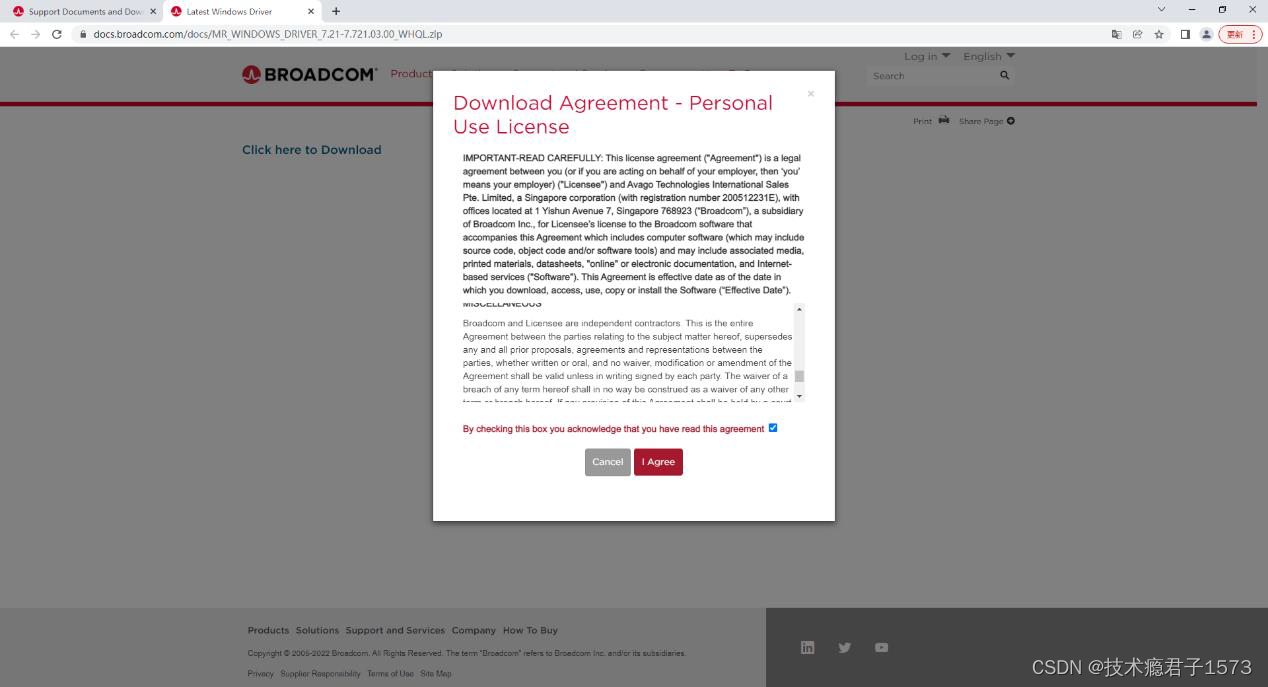

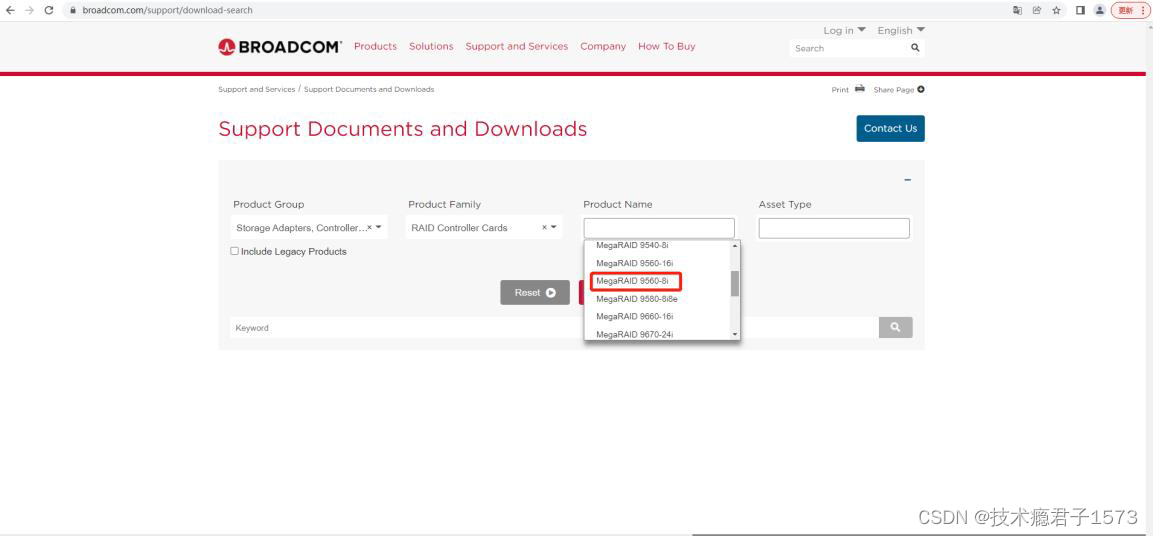

下载地址
https://www.broadcom.com/support/download-search

选择对应操作系统类型的驱动

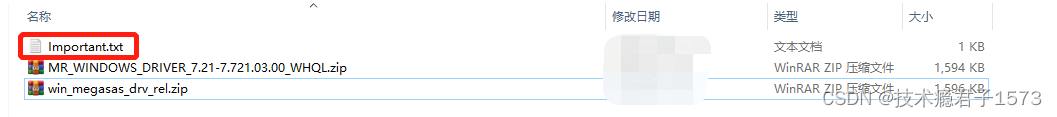

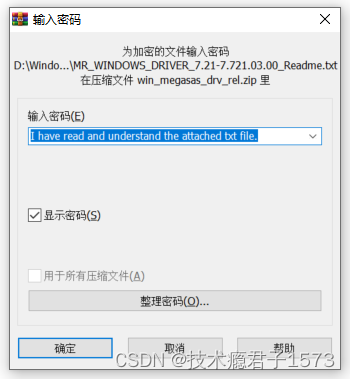

压缩包解压密码在 “Important.txt”中



 解压成功后可以看到 Broadcom官方支持的 所有 Windows版RAID卡驱动程序

 2 解决方法

2.1 在安装系统时候手动加载驱动

前提条件：将对应操作系统版本的RAID驱动程序拷贝进 “安装介质 ”，安装介质可以是光盘、 U盘。

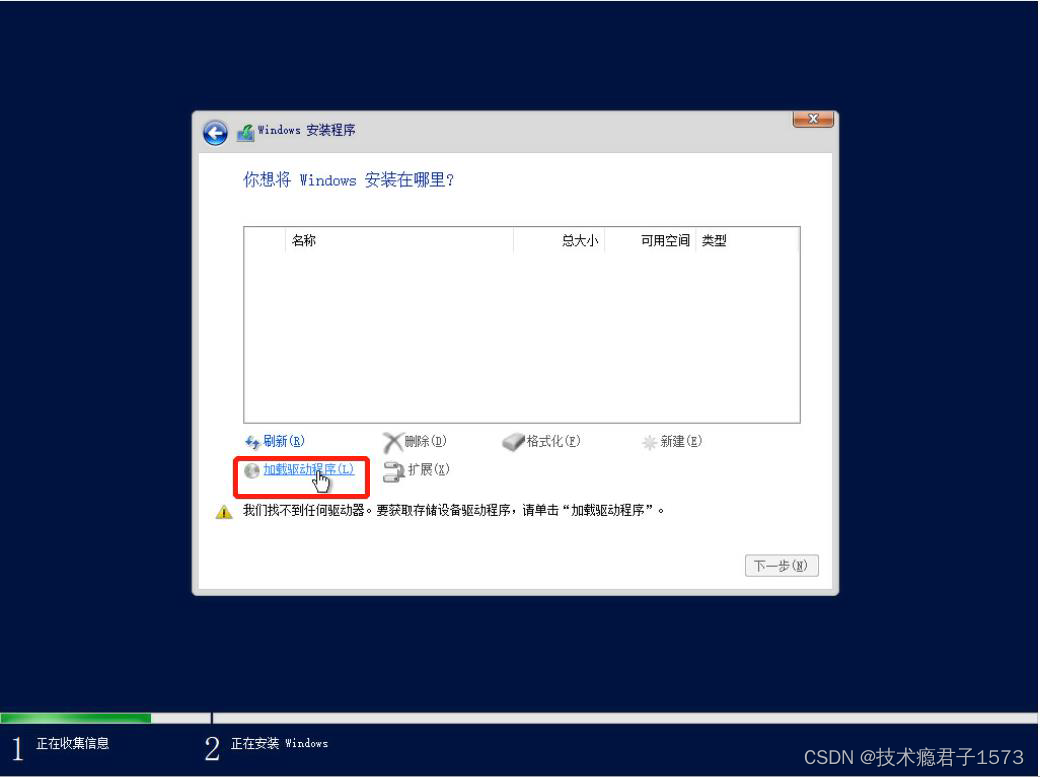

安装过程中选择 “加载驱动程序 ”

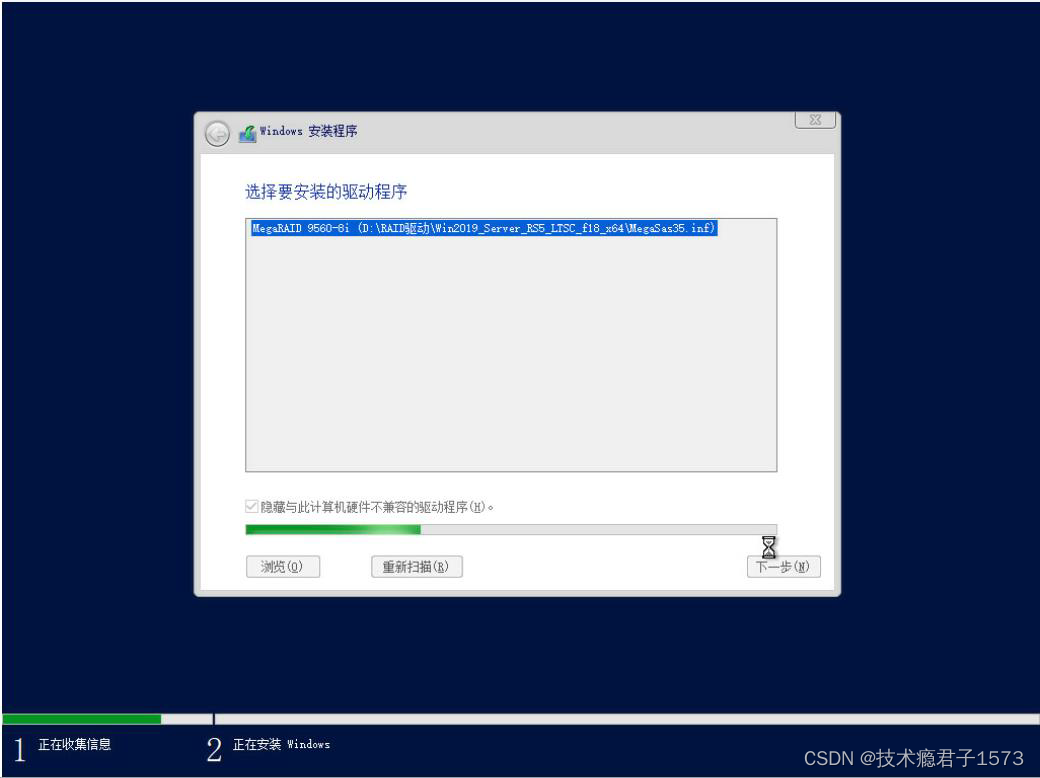

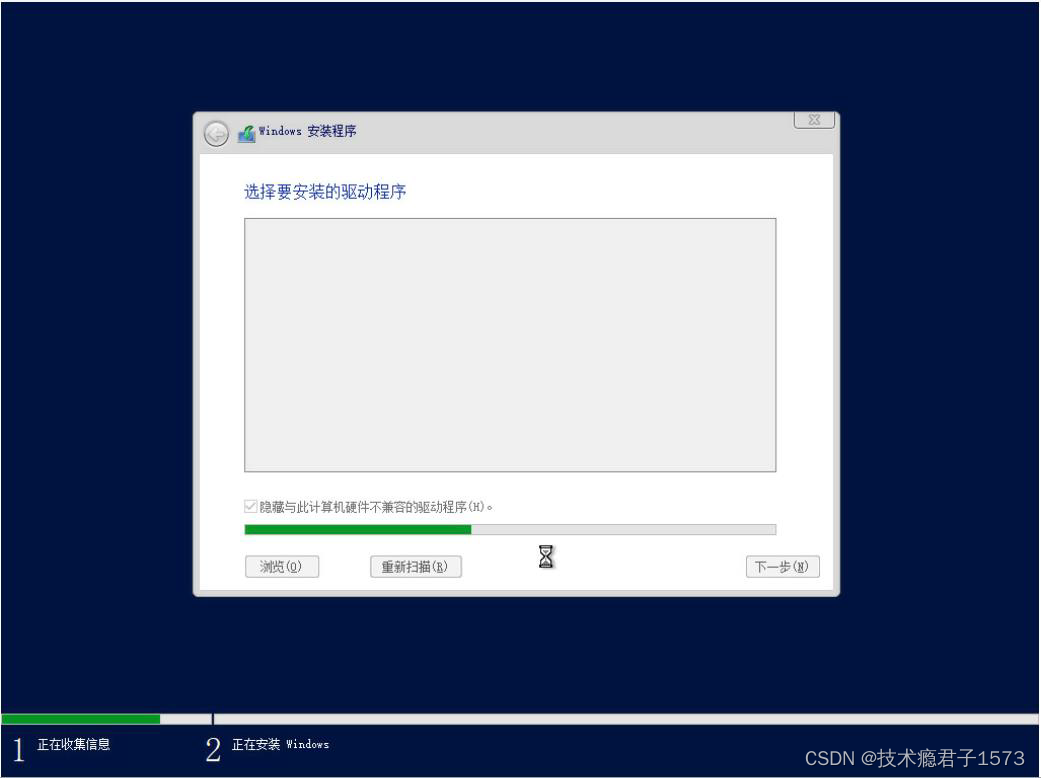

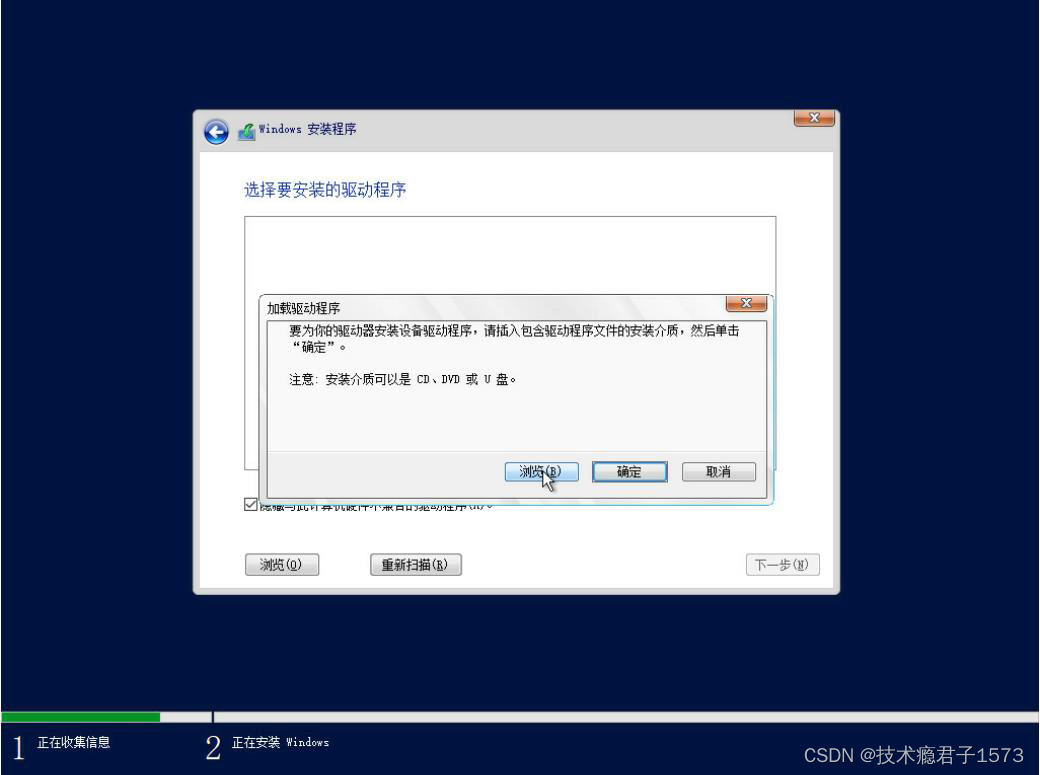

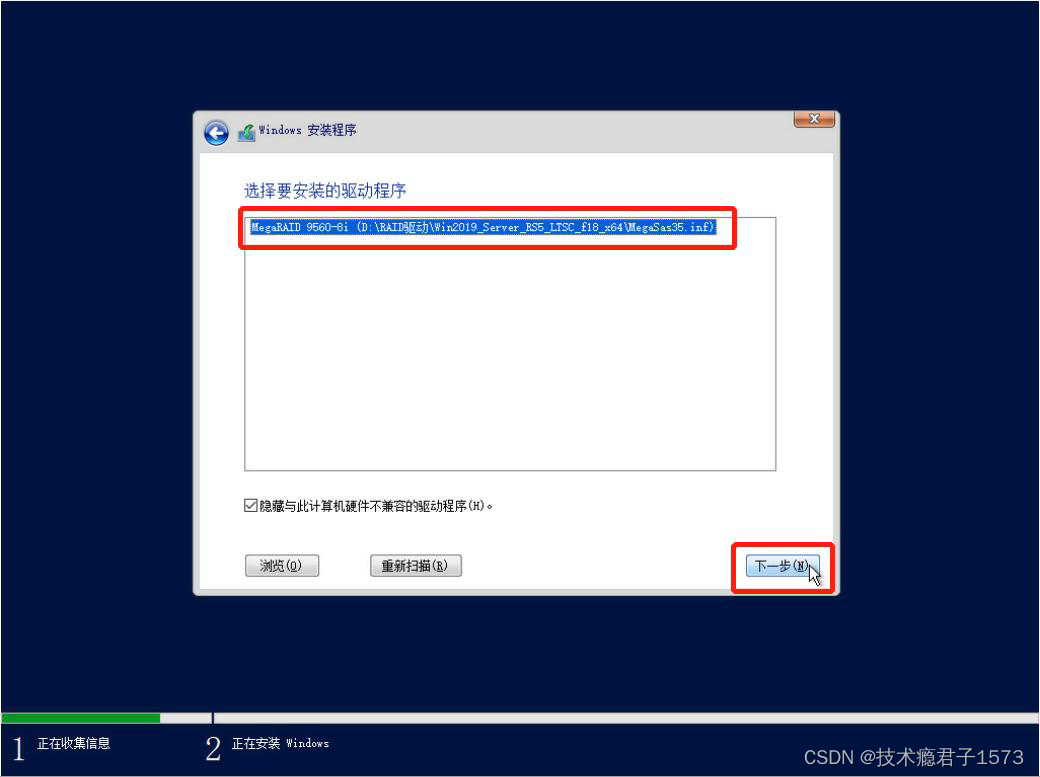

选中安装介质中的驱动文件



安装驱动

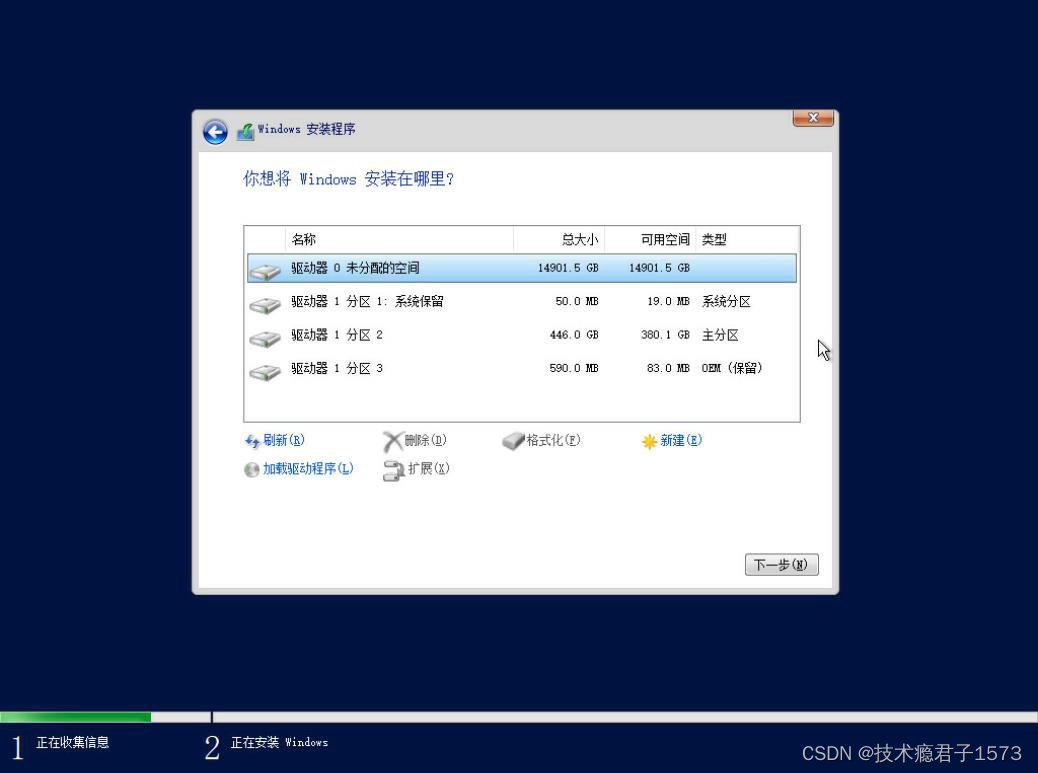

驱动正常安装完毕后，安装进程将自动识别到当前机器中的驱动器，后续可以正常安装系统

2.2 将驱动提前集成到操作系统的iso文件中

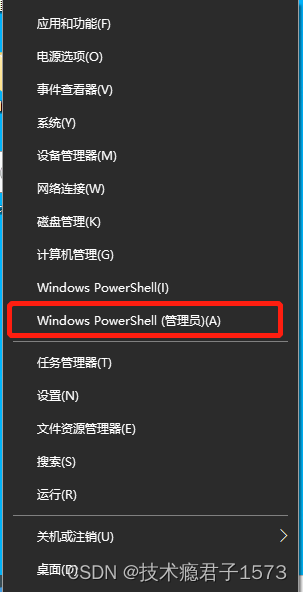

 1）鼠标右键点击 “开始 ”菜单，直接选择 Windows PowerShell（管理员）

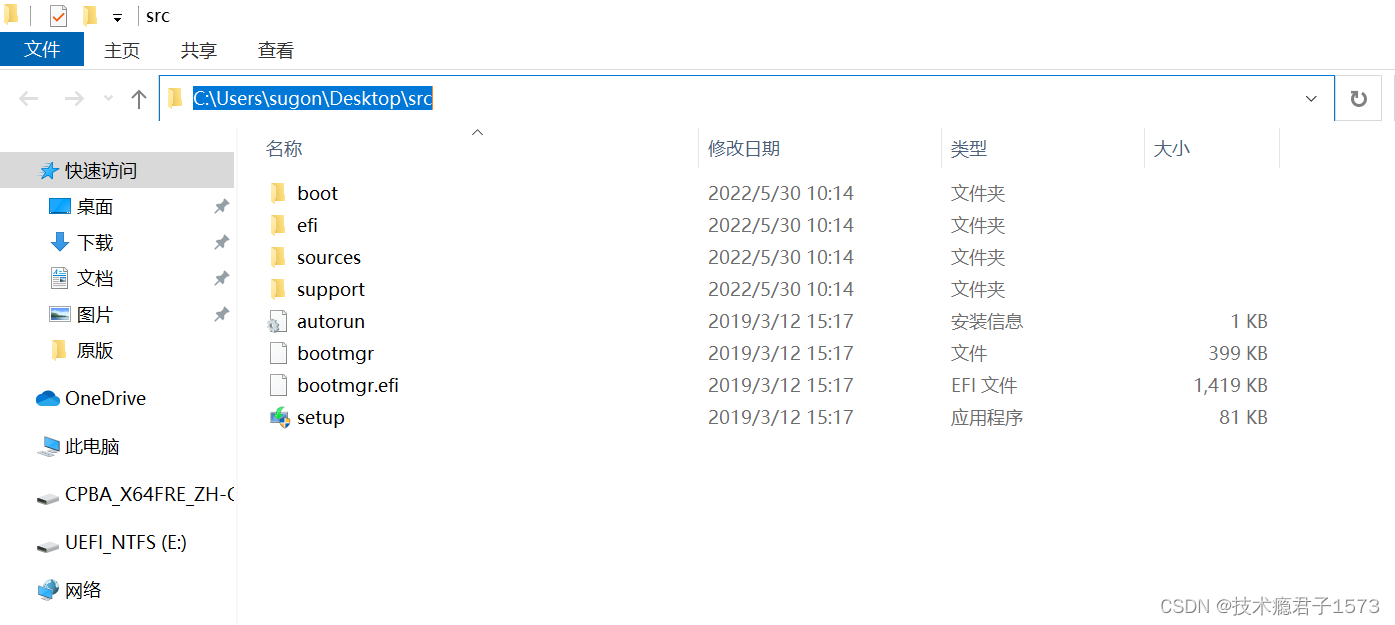

2）在桌面新建一个名为 “src”的文件夹，将待注入驱动的 Windows iso文件解压到 src中

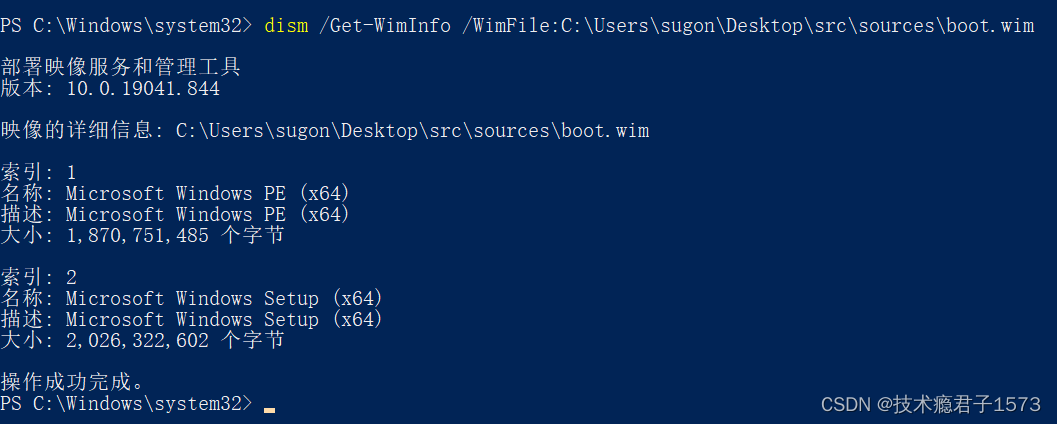

3）查询解压后的 boot.wim文件，可以看到 2个索引，需要对所有索引都注入驱动

# dism /Get-WimInfo /WimFile:C:\Users\sugon\Desktop\src\sources\boot.wim

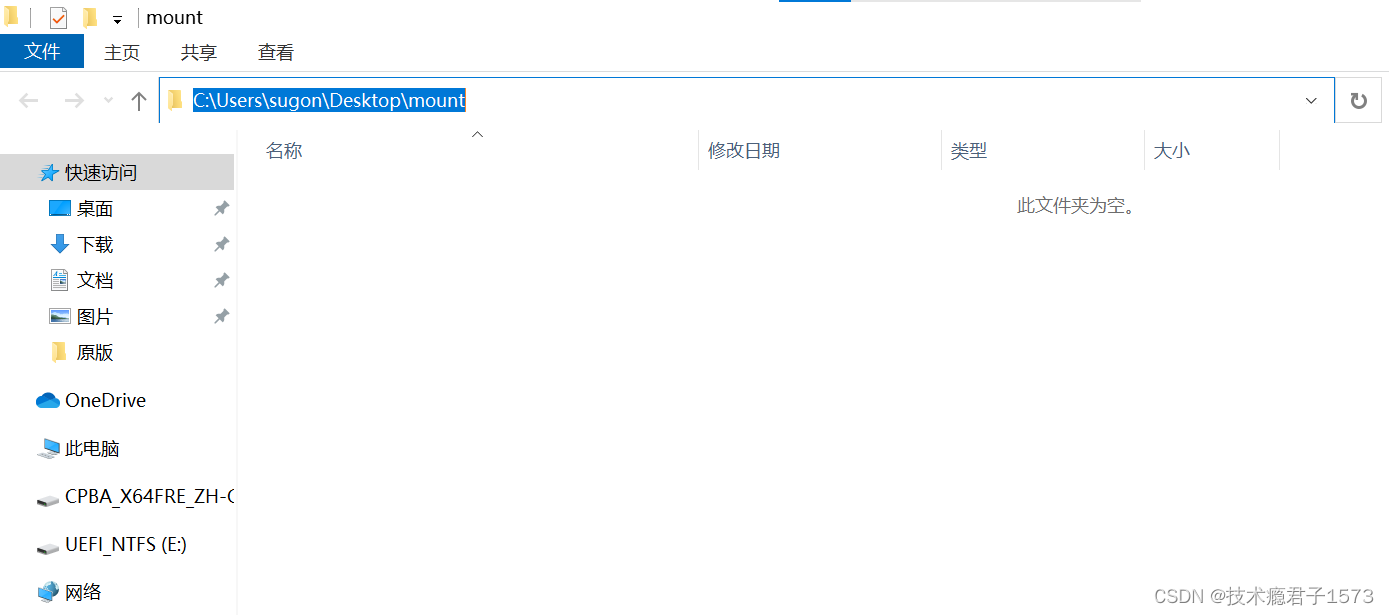

4 ）在桌面新建文件夹，命名为 mount

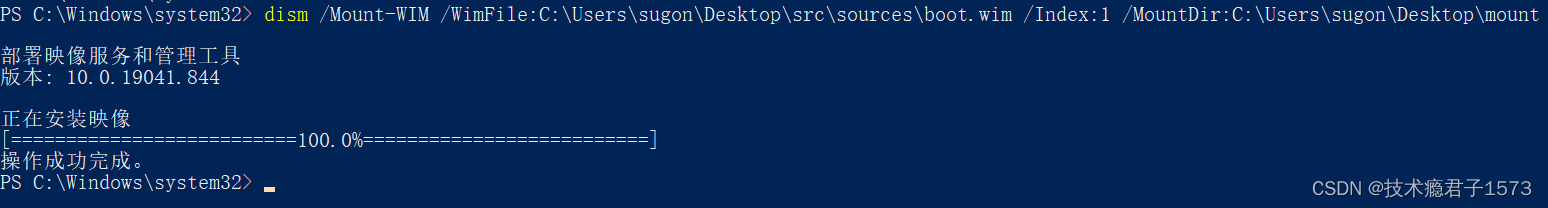

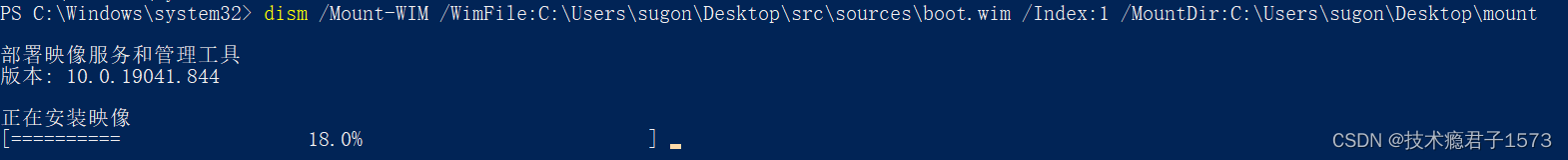

5）挂载镜像，首先从 Microsoft Windows PE开始，即索引 1

# dism /Mount-WIM /WimFile:C:\Users\sugon\Desktop\src\sources\boot.wim /Index:1 /MountDir:C:\Users\sugon\Desktop\mount

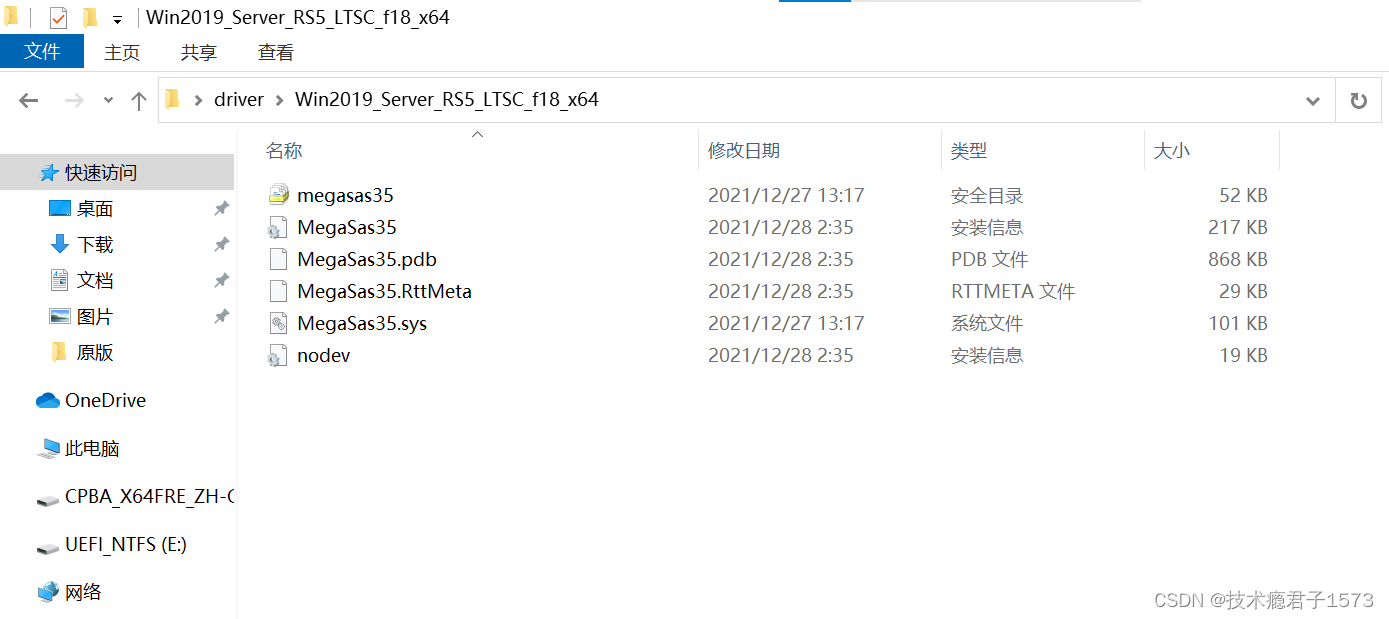

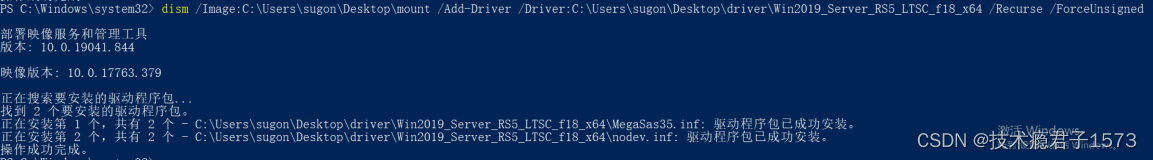

 6）加入驱动，在桌面新建文件夹，命名为 driver。将需要注入的驱动拷贝进 driver文件夹，本文档以 Win2019_Server_RS5_LTSC_f18_x64为例

# dism /Image:C:\Users\sugon\Desktop\mount /Add-Driver /Driver:C:\Users\ sugon\Desktop\driver\Win2019_Server_RS5_LTSC_f18_x64 /Recurse /ForceUnsigned

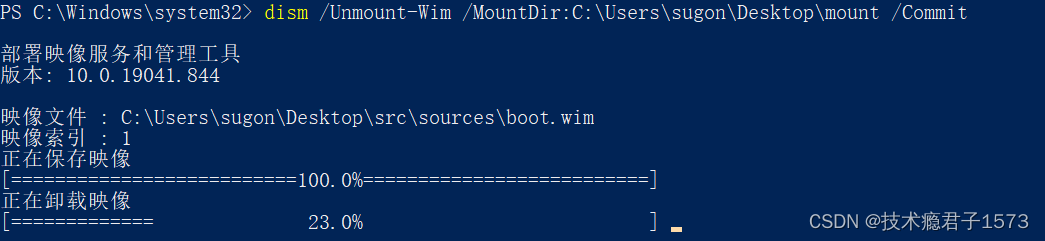

7）卸载挂载的镜像文件

# dism /Unmount-Wim /MountDir:C:\Users\sugon\Desktop\mount /Commit

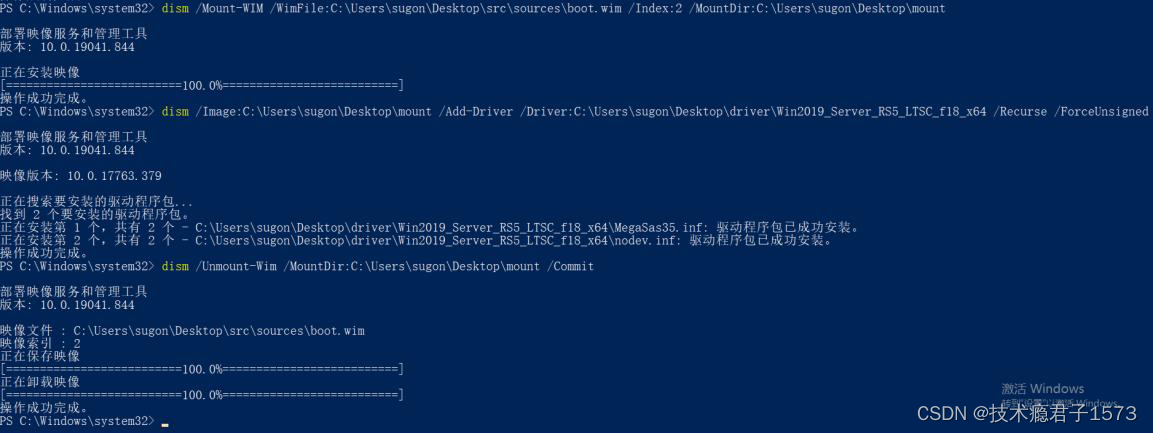

 8 ）索引 2重复上述操作把第一行中“/Index:”后面的数字分别改为 2，重复上面的操作，完成对所有索引的更改

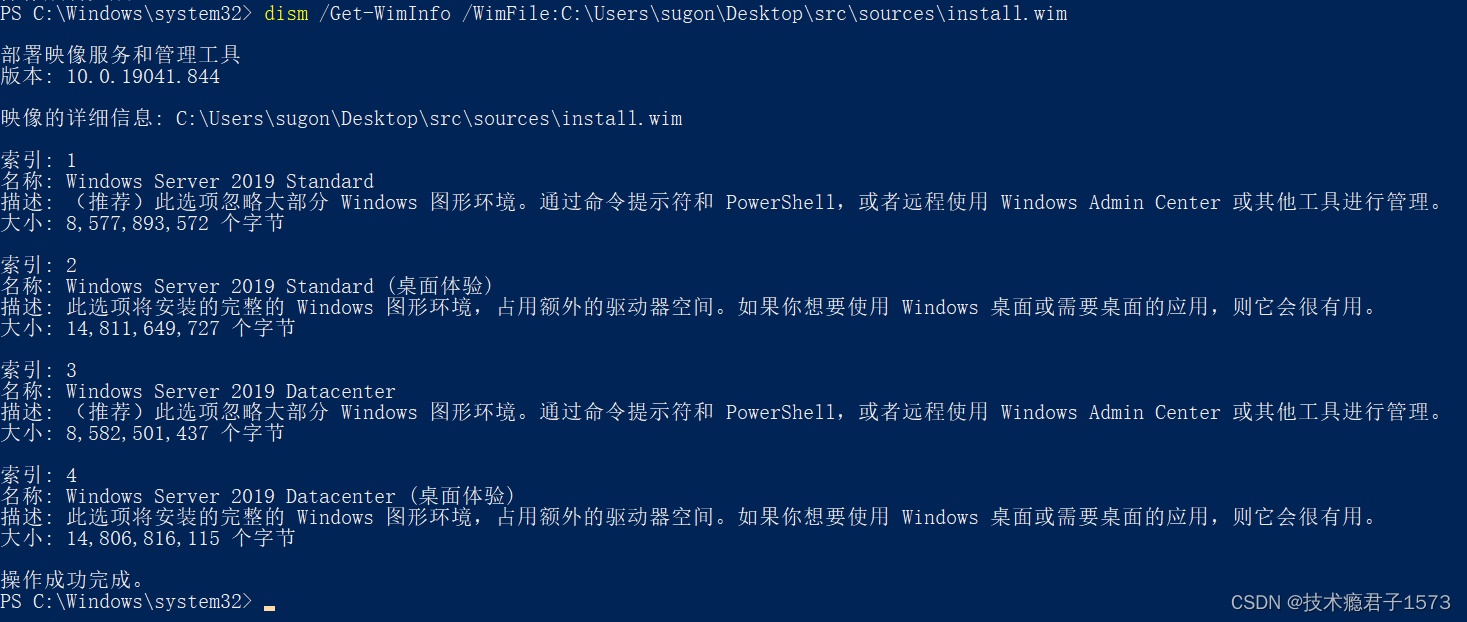

9）查询解压后的 install.wim文件，可以看到 4个索引，对应 Windows Server 2019的 4个版本，需要对所有索引都注入驱动以保证安装任何一个版本都能正确加载驱动

# dism /Get-WimInfo /WimFile:C:\Users\sugon\Desktop\src\sources\install.wim

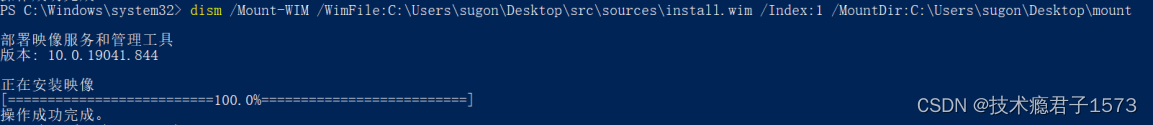

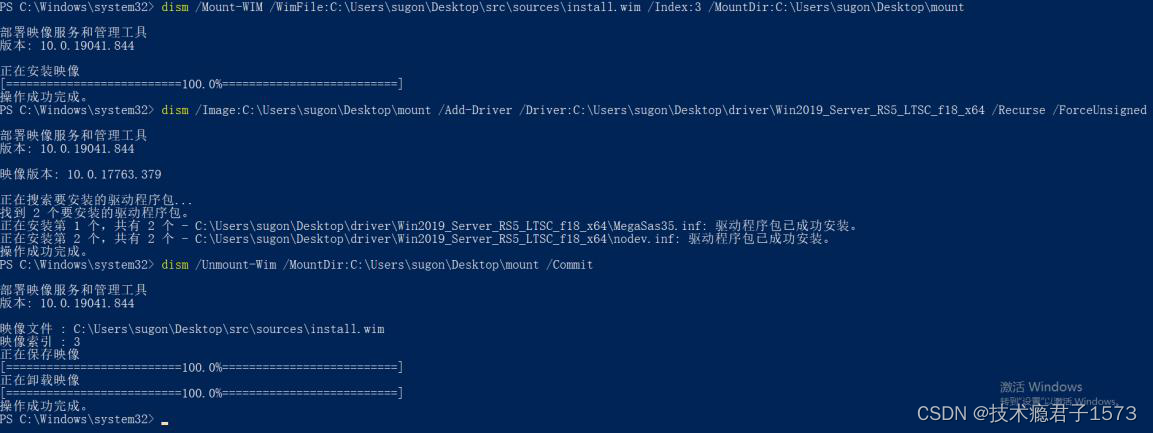

10）对索引 1进行挂载

# dism /Mount-WIM /WimFile:C:\Users\sugon\Desktop\src\sources\install.wim /Index:1
14
/MountDir:C:\Users\sugon\Desktop\mount

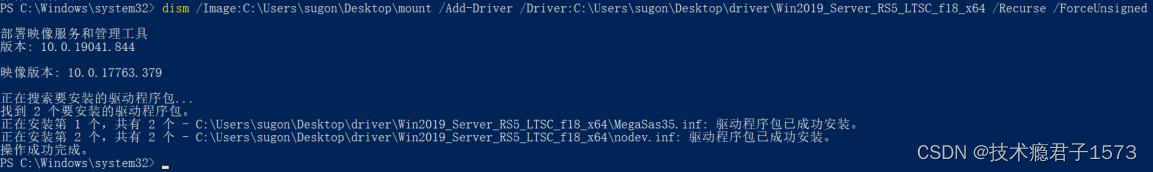

11）对索引 1加入驱动

# dism /Image:C:\Users\sugon\Desktop\mount /Add-Driver /Driver:C:\Users\sugon\Desktop\ driver\Win2019_Server_RS5_LTSC_f18_x64 /Recurse /ForceUnsigned

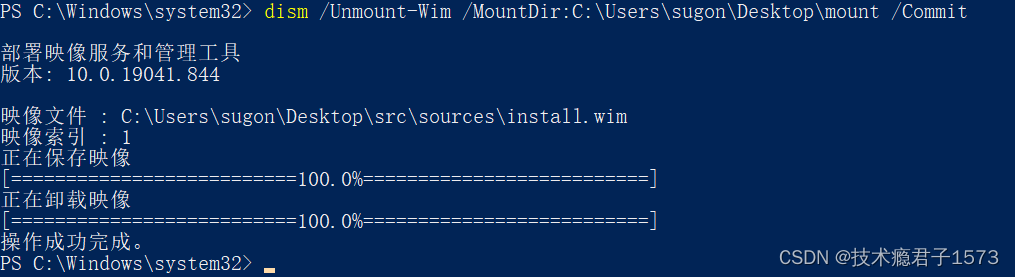

12）卸载索引 1 # dism /Unmount-Wim /MountDir:C:\Users\sugon\Desktop\mount /Commit

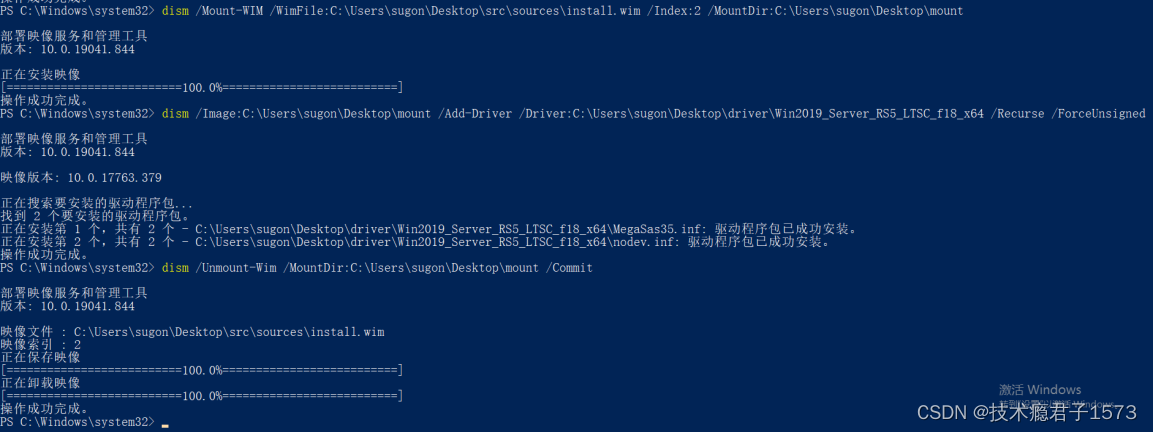

 13）对索引 2-4完成重复上述操作把第一行中“/Index:”后面的数字分别改为 2、 3、 4，重复上面的操作，完成对所有索引的更改

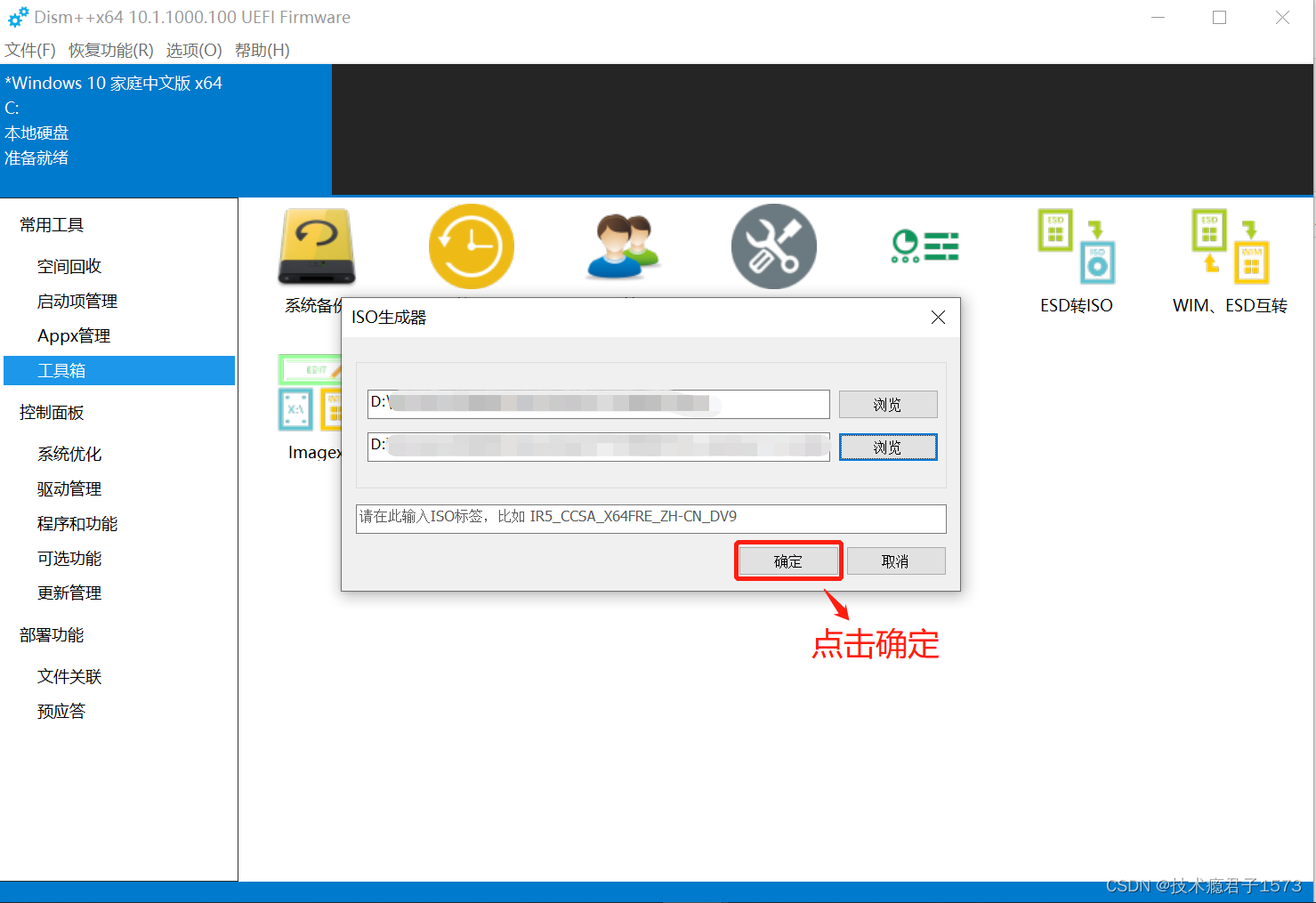

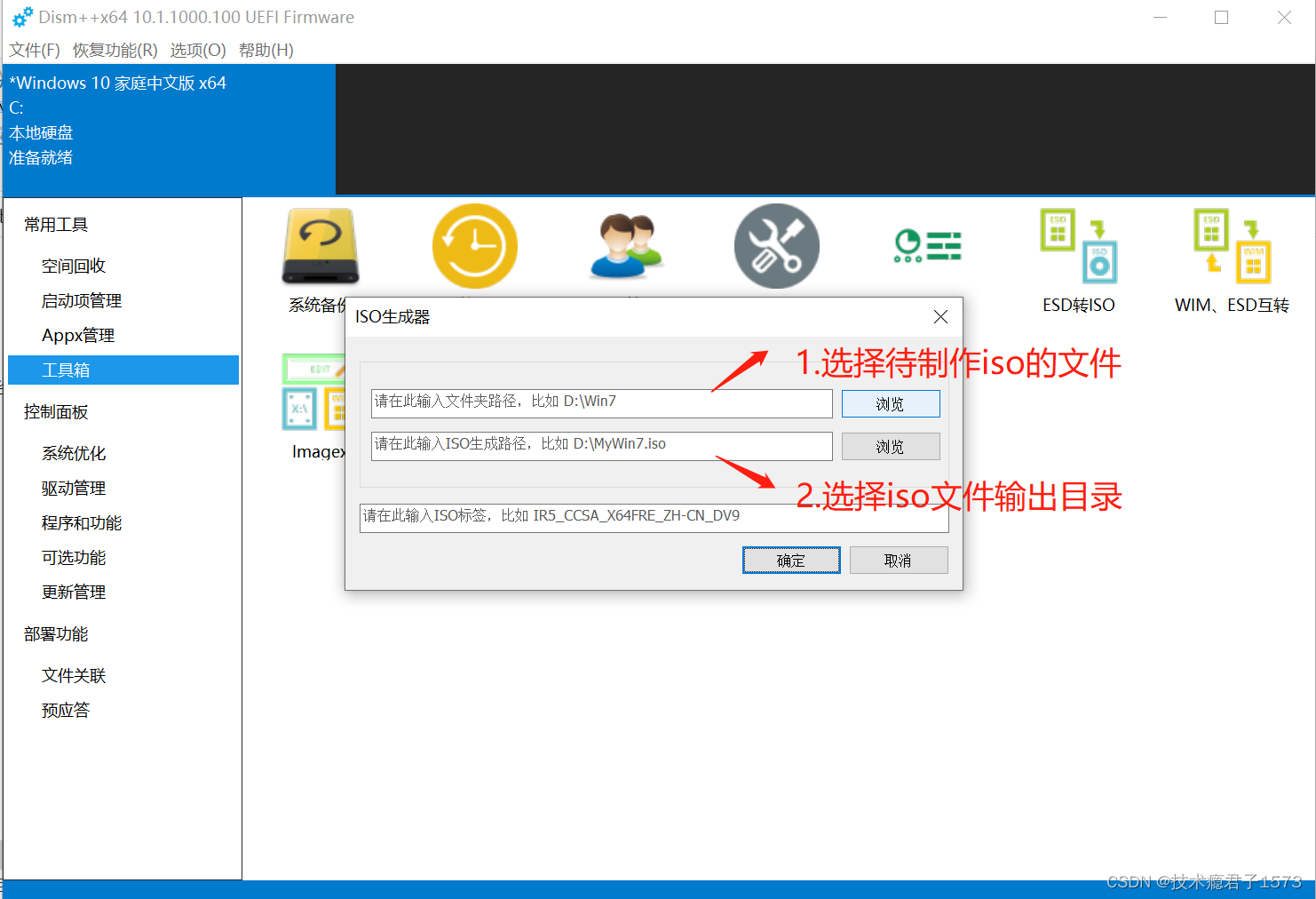

14）封装镜像封装镜像可以使用多种工具和方法，在此以DISM++为例进行说明





3 系统验证

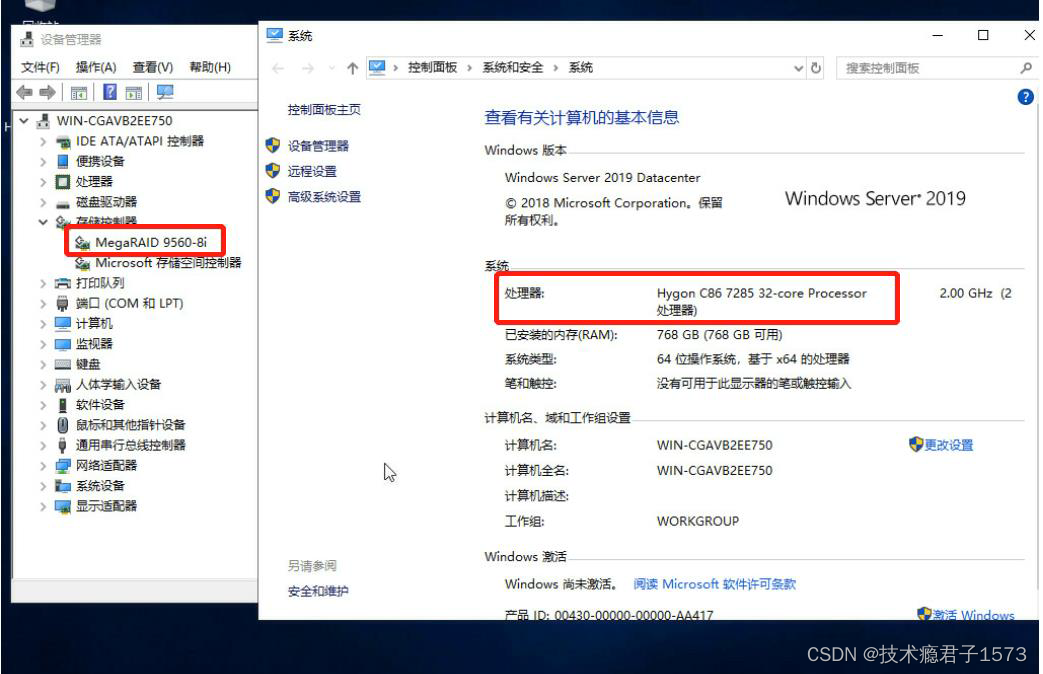

3.1 设备管理器中的存储控制器可以正确识别到 RAID卡

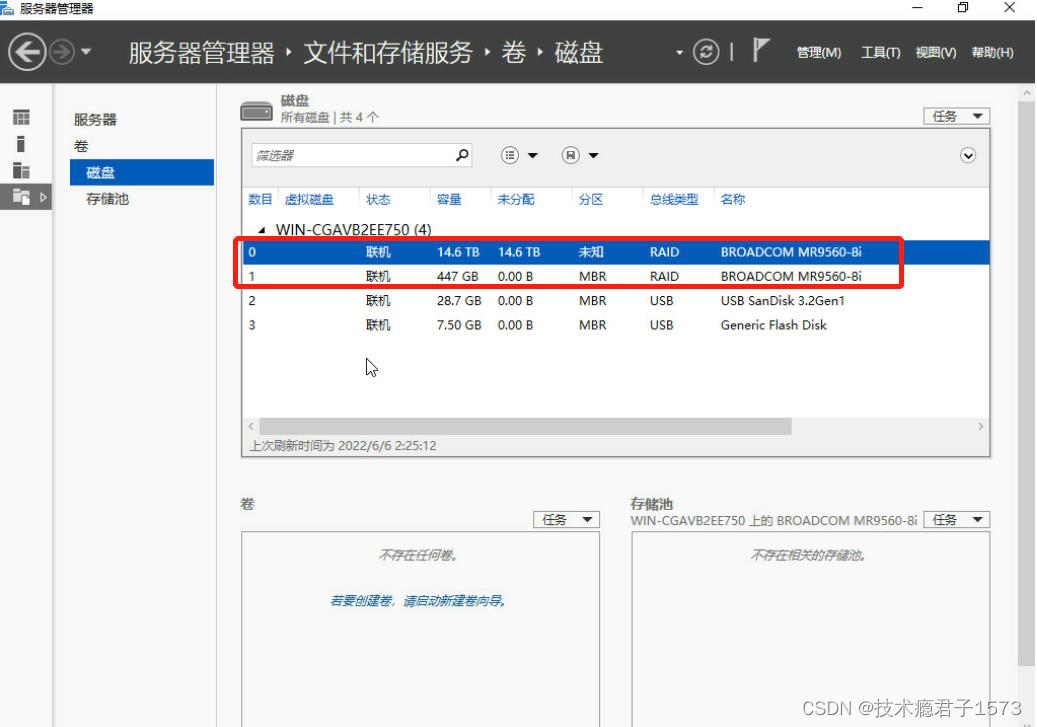

 3.2 系统下系统盘、数据盘均可以正常识别并挂载

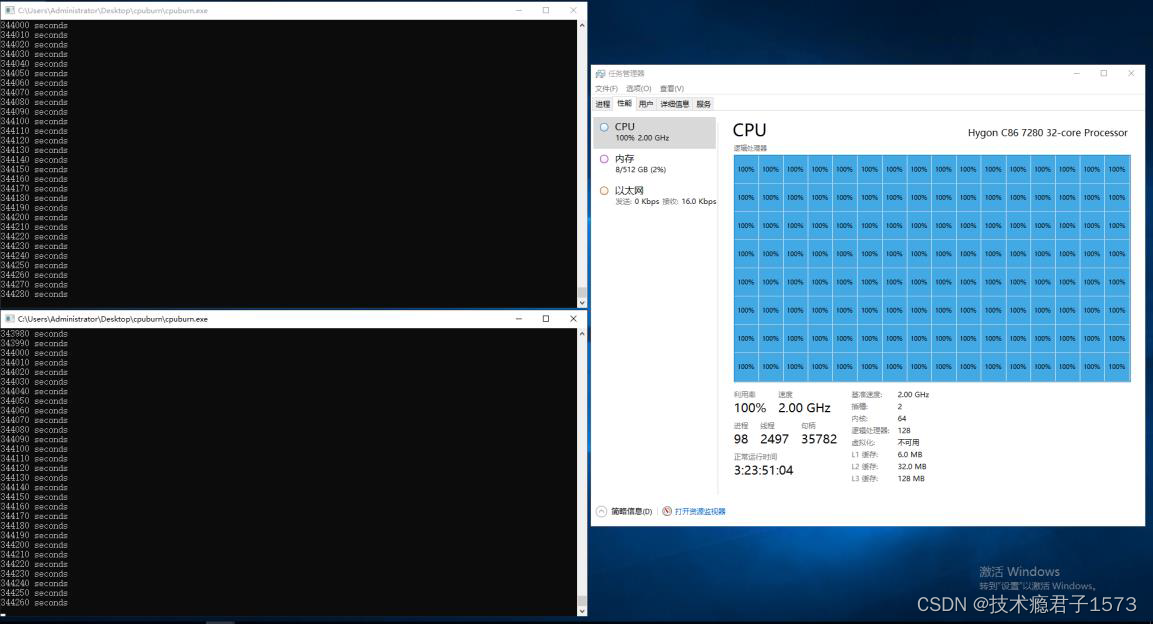

3.3 系统压测 72小时以上运行正常
