MCU-51:让LED闪烁起来

一、LED闪烁

昨天我们初识单片机,点亮了一个灯开启了我们51单片机的学习之旅。那么今天我们来一步步深入学习。

1.1 编写代码

会了点亮一个灯,那么闪烁应该就是一亮一灭循环,那代码应该如下

#include <REGX52.H>
void main()
{
	while(1)
	{
		P2=0xFE;
	  P2=0xFF;
	}
}

将以上代码进行编译并无问题。
但是将以上代码烧写到单片机,你会发现单片机LED灯一直长亮。
这是为什么?使我们的代码有问题吗?
其实不是,代码正确,只是单片机晶振频率是12MHz,是M哦,那么一秒会闪几万次,我们的肉眼根本看不到
所以要在程序中加入延时函数

1.2 延时函数

延时函数有两种方法:
第一种方法:通过STC内的工具实现

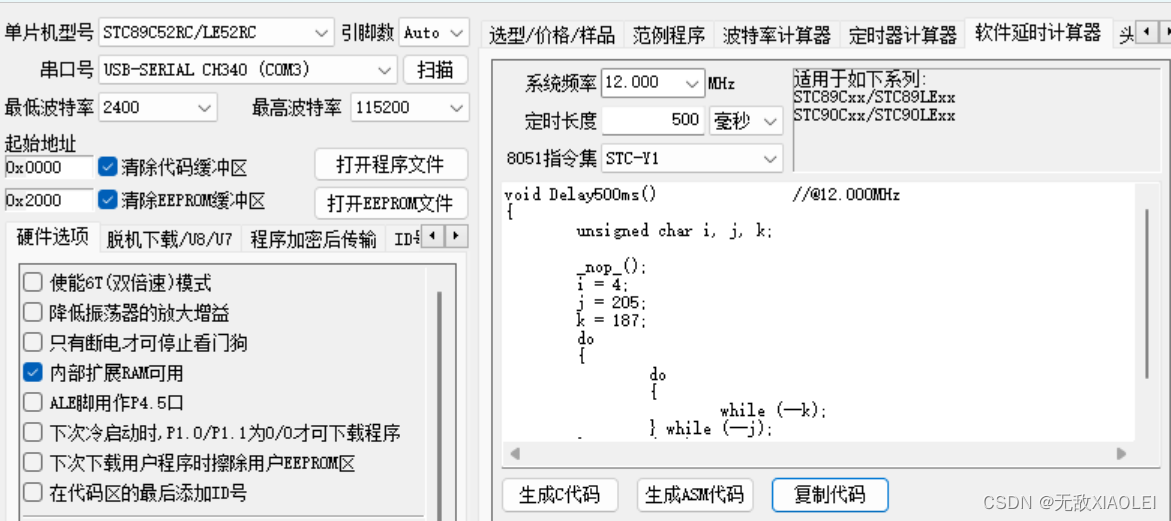

选择软件演技计算器进行代码生成
在这里插入图片描述
延时代码如下

void Delay500ms()		//@12.000MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 4;
	j = 205;
	k = 187;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

将以上代码加入到刚刚写的程序中

#include <REGX52.H>
#include <INTRINS.H>
void Delay500ms()		//@12.000MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 4;
	j = 205;
	k = 187;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void main()
{
	while(1)
	{
		P2=0xFE;
		Delay500ms();
	  P2=0xFF;
		Delay500ms();
	}
}

注意需要包含头文件

#include <INTRINS.H>

在while函数中进行调用

while(1)
	{
		P2=0xFE;
		Delay500ms();
	  P2=0xFF;
		Delay500ms();
	}

将以上代码编译烧进单片机,奇迹就出现了。

第二种方法:通过函数调用配合while语句实现

void delay(unsigned int i)
{
	while(i--);
}

学过C语言的都知道什么意思,这里就不解释了
完整代码如下

#include <REGX52.H>
void delay(unsigned int i)
{
	while(i--);
}

void main()
{
	while(1)
	{
		P2=0xFE;
		delay(50000);
	  P2=0xFF;
		delay(50000);
	}
}

这是不是比第一种方法代码要简单的多,越简单,计算越快

1.3 由0和1控制实现

代码如下,每一行代码都有解释,这里不做解释

#include <reg52.h>			 //定义单片机的一些特殊功能寄存器
sbit led=P2^0;				//定义指定LED灯的管脚

void delay(unsigned int i)			//延时函数。unsigned int定义无符号整型,范围0-655535
{
	while(i--);	//i=1时,大约延时10us
}

void main()       //主函数,程序从这里开始执行
{
	while(1)
	{
		led=0;        //0表示低电平,共阳极二极管点亮
		delay(50000); //大约延时450ms
		led=1;        //1表示高电平,LED熄灭
		delay(50000); //大约延时450ms
	}
}

二、LED流水灯

2.1 流水灯基础版

8个LED灯的定义,以共阳极为例,让某一个灯点亮就是让这个LED灯为低电平。从左到右依次为01111111、10111111、11011111、11101111、11110111、11111011、11111101、11111110。其中1就是高电平、0位低电平,为低电平时LED点亮。
代码如下

#include <reg52.h>			 //定义单片机的一些特殊功能寄存器

sbit led1=P2^0;				//定义指定LED灯的管脚
sbit led2=P2^1;
sbit led3=P2^2;
sbit led4=P2^3;
sbit led5=P2^4;
sbit led6=P2^5;
sbit led7=P2^6;
sbit led8=P2^7;

void delay(unsigned int i)			//延时函数。unsigned int定义无符号整型,范围0-655535
{
	while(i--);	//i=1时,大约延时10us
}

void main()       //主函数,程序从这里开始执行
{
	while(1)
	{
		led1=0;        //0表示低电平,led1点亮
		delay(5000);
		led1=1;        //1表示高电平,led1熄灭
		delay(5000);
		led2=0;        //0表示低电平,led2点亮
		delay(5000);
		led2=1;        //1表示高电平,LED2熄灭
		delay(5000);
		led3=0;        //0表示低电平,LED3点亮
		delay(5000);
		led3=1;        //1表示高电平,LED3熄灭
		delay(5000);
		led4=0;        //0表示低电平,LED4点亮
		delay(5000);
		led4=1;        //1表示高电平,LED4熄灭
		delay(5000);
		led5=0;        //0表示低电平,LED5点亮
		delay(5000);
		led5=1;        //1表示高电平,LED5熄灭
		delay(5000);
		led6=0;        //0表示低电平,LED6点亮
		delay(5000);
		led6=1;        //1表示高电平,LED6熄灭
		delay(5000);
		led7=0;        //0表示低电平,LED7点亮
		delay(5000);
		led7=1;        //1表示高电平,LED7熄灭
		delay(5000);
		led8=0;        //0表示低电平,LED8点亮
		delay(5000);
		led8=1;        //1表示高电平,LED8熄灭
		delay(5000);
	}
}

最基础最原始的流水灯方式,就是单纯让LED按照顺序依次点亮,从而达到流水灯的效果,看似笨拙、程序繁多,却突出流水灯的思想和原理,为后面库函数、左移右移、数组索引法奠定基础。

2.2 移位法实现LED流水灯

从左开始循环

#include <reg51.h>

void delay(unsigned int i)   //延时函数
{
    while(i--);
}

void main(void)   //主函数,程序从这里开始执行
 {
     int j;   //引入变量,定义字符
     while(1)
    {
        P2=0xfe;   //即11111110,将8个LED的状态赋值给P2
        delay(50000);
	for(j=0;j<8;j++)  //循环8次,因为有8个LED灯
         {
            P2=P2<<1 | 0x01; //实现程序左移1位,或运算,有1为1,全0为0
            delay(50000);
         }
     }
 }

那么右循环就是与上面相反

#include <reg51.h>

void delay(unsigned int i)   //延时函数
{
    while(i--);
}

void main(void)   //主函数,程序从这里开始执行
 {
     int j;   //定义字符
     while(1)
    {
        P2=0x7f;   //即01111111,将8个LED的状态赋值给P2
        delay(50000);
	for(j=0;j<8;j++)  //循环8次,因为有8个LED灯
         {
            P2=P2>>1 | 0x80; //实现程序右移1位,或运算,有1为1,全0为0
            delay(50000);
         }
     }
 }

还有其他方法可以实现流水灯,小伙伴们自己探索吧
