一、什么是时钟

1.1 实时时钟

real time clock，真实时间，就是所谓的xx年x月x日x时x分x秒星期x
RTC是SoC中一个内部外设，RTC有自己独立的晶振提供RTC时钟源，内部有一些寄存器用来记录时间（年月日时分秒星期）。一般情况下为了在系统关机时时间仍然在走，还会给RTC提供一个电池供电。
RTC在早期的单片机应用中是外置的，后来因为这个功能比较基础比较常用，比较高端的单片机或者SOC就将RTC直接内置了。

1.2 时序

时序：字面意思，时序就是时间顺序，实际上在通信中时序就是通信线上按照时间顺序发生的电平变化，以及这些变化对通信的意义就叫时序。
注意，时序的横轴的时间，所以对于字节是先发低位还是先发高位，可以看谁在前谁在后，在前的先发，在后的后发。

二、DS1302实时时钟

2.1 DS1302介绍

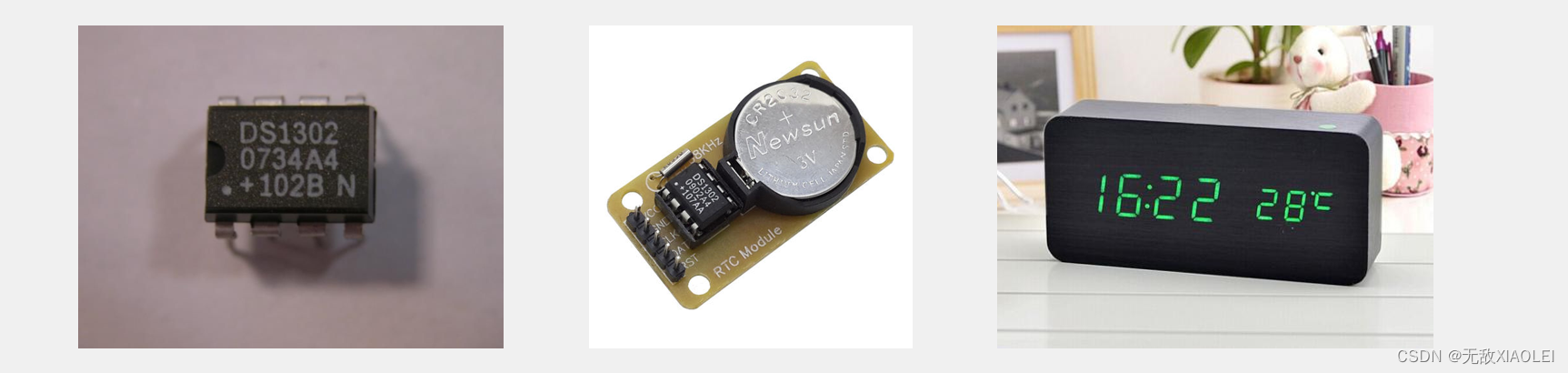

DS1302是由美国DALLAS公司推出的具有涓细电流充电能力的低功耗实时时钟芯片。它可以对年、月、日、周、时、分、秒进行计时，且具有闰年补偿等多种功能

在这里插入图片描述

2.2 引脚定义和应用电路

在这里插入图片描述
DS1302 与单片机之间能简单地采用同步串行的方式进行通信，仅需用到三个口线：
RST 复位
I/O 数据线
SCLK 串行时钟

Vcc2为主电源，VCC1为后备电源。
X1和X2是振荡源，外接32.768kHz晶振。
RST是复位/片选线，通过把RST输入驱动置高电平来启动所有的数据传送。RST输入有两种功能：首先，RST接通控制逻辑，允许地址/命令序列送入移位寄存器；其次，RST提供终止单字节或多字节数据传送的方法。
当RST为高电平时，所有的数据传送被初始化，允许对DS1302进行操作。如果在传送过程中RST置为低电平，则会终止此次数据传送，I/O引脚变为高阻态。上电运行时，在Vcc>2.0V之前，RST必须保持低电平。只有在SCLK为低电平时，才能将RST置为高电平。

I/O为串行数据输入输出端（双向）。SCLK为时钟输入端。
1、时钟操作可通过AM/PM 指示决定采用24 或12 小时格式；
2、DS1302有12个寄存器，其中有7个寄存器与日历、时钟相关；
3、寄存器中存放的数据位为BCD码形式；
操作DS1302的大致过程，就是将各种数据写入DS1302的寄存器，以设置它当前的时间和格式。然后使DS1302开始运作，DS1302时钟会按照设置情况运转，再用单片机将其寄存器内的数据读出。再用液晶显示，就是我们常说的简易电子钟。

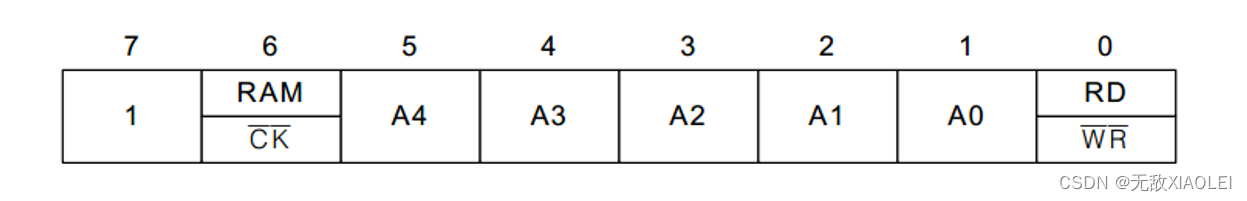

DS1302的寄存器样式如下，我们看到：
第7 位永远都是1；
第6 位，1表示RAM，寻址内部存储器地址；0表示CK，寻址内部寄存器；
第5位到第1位，为RAM或者寄存器的地址；
最低位，高电平表示RD：即下一步操作将要“读”；低电平表示W：即下一步操作将要“写”。
在这里插入图片描述
SEC：秒寄存器，注意具体右边内容：低四位为SEC，高的次三位为10SEC，最高位CH为DS1302 的运行标志，当CH=0时，DS1302内部时钟运行，反之CH=1时停止；

MIN：分寄存器；

HR：时寄存器，最高位为12/24 小时的格式选择位，该位为1时表示12小时格式。当设置为12小时显示格式时，第5位的高电平表示下午（PM）；而当设置为24 小时格式时，第5位为具体的时间数据。

DATE：日寄存器；

MONTH：月寄存器；

DAY：周寄存器，注意一周只有7天，所以该寄存器只有低三位有效，周一到周日；

YEAR：年寄存器；

CONTROL：写保护寄存器，当该寄存器最高位WP为1时，DS1302 只读不写，所以要在往DS1302 写数据之前确保WP为0；

TRICKLE CHARGE REGISTER：涓细电流充电设置寄存器，我们知道，当DS1302掉电时，可以马上调用外部电源保护时间数据。该寄存器就是配置备用电源的充电选项的。其中高四位（4个TCS）只有在1010 的情况下才能使用充电选项；低四位的情况，与DS1302内部电路有关。

CLOCK BURST：批量读写操作设置寄存器，设置该寄存器后，可以对DS1302的各个寄存器进行连续写入。DS1302的另外一种读写方式。笔者还没用过，感兴趣的朋友可以尝试。

寄存器定义表：
在这里插入图片描述

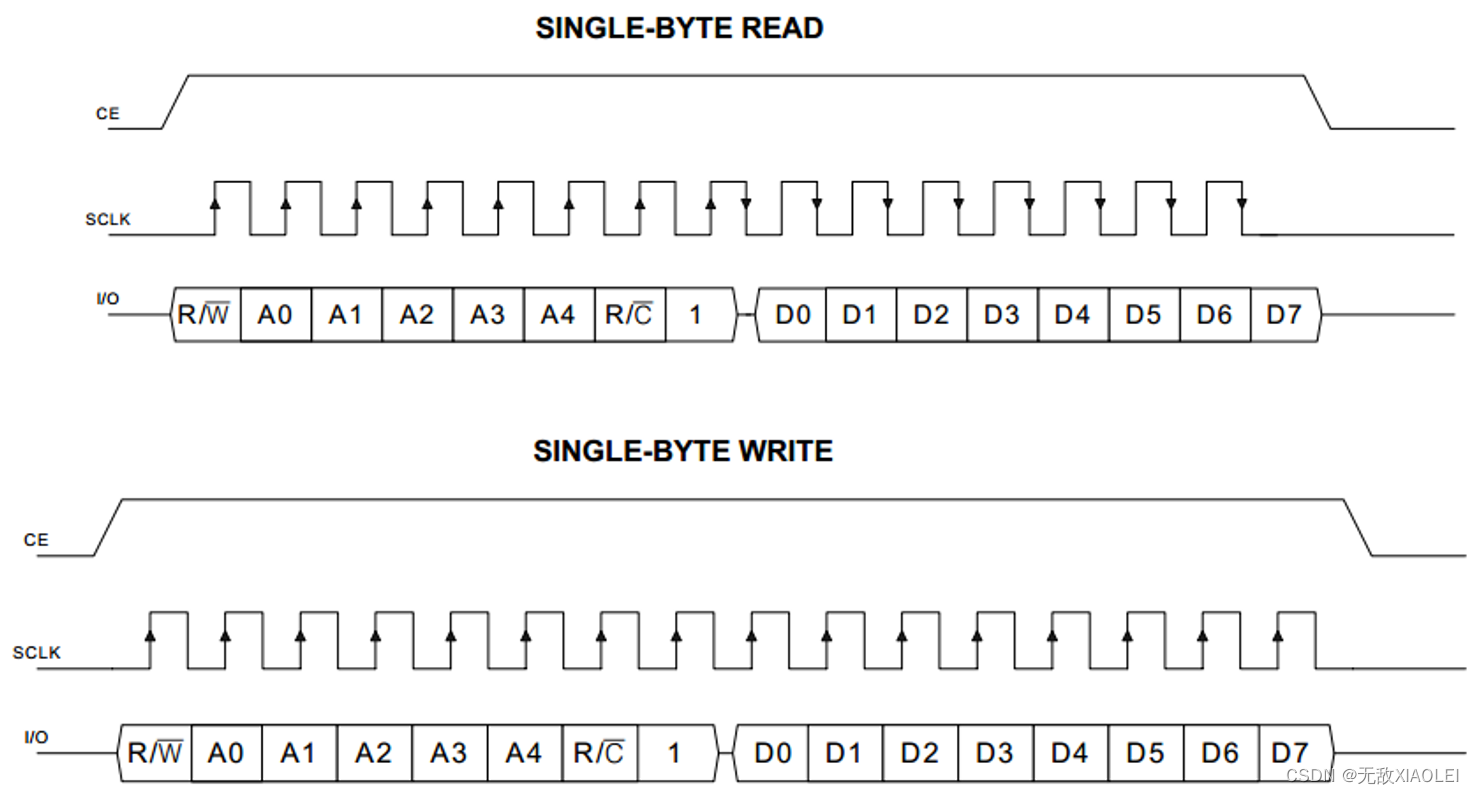

单字节读写时序图如下：
在这里插入图片描述

三、代码演示

3.1 数字时钟

main.c

#include <REGX52.H>
#include "LCD1602.h"
#include "DS1302.h"

unsigned char Second,Minute;

void main()
{
	LCD_Init();
	DS1302_Init();
	LCD_ShowString(1,1,"  -  -  ");
	LCD_ShowString(2,1,"  :  :  ");


	DS1302_WriteByte(0x8e,0x00);//关闭写保护

	DS1302_SetTime();


        while(1)
        {
					DS1302_ReadTime();
	        LCD_ShowNum(1,1,DS1302_Time[0],2);
					LCD_ShowNum(1,4,DS1302_Time[1],2);
					LCD_ShowNum(1,7,DS1302_Time[2],2);
					LCD_ShowNum(2,1,DS1302_Time[3],2);
					LCD_ShowNum(2,4,DS1302_Time[4],2);
					LCD_ShowNum(2,7,DS1302_Time[5],2);

         }
}

DS1302.c

#include <REGX52.H>

sbit DS1302_SCLK=P3^6;
sbit DS1302_IO=P3^4;
sbit DS1302_CE=P3^5;

#define DS1302_SECOND  0x80
#define DS1302_MINUTE  0x82
#define DS1302_HOUR  0x84
#define DS1302_DATE 0x86
#define DS1302_MONTHE  0x88
#define DS1302_DAY  0x8A
#define DS1302_YEAR  0x8C
#define DS1302_WP  0x8E

unsigned char DS1302_Time[]={22,12,29,16,35,55,6};

void DS1302_Init()
{
	DS1302_CE=0;
	DS1302_SCLK=0;
}

void DS1302_WriteByte(unsigned char Command,Data)
{
	unsigned char i;
	DS1302_CE=1;

	for(i=0;i<8;i++)
	{
		DS1302_IO=Command&(0x01<<i);
	DS1302_SCLK=1;
	DS1302_SCLK=0;
	}
	for(i=0;i<8;i++)
	{
		DS1302_IO=Data&(0x01<<i);
	DS1302_SCLK=1;
	DS1302_SCLK=0;
	}
	DS1302_CE=0;
}

unsigned DS1302_ReadByte(unsigned char Command)
{
	unsigned char i,Data=0x00;
	Command=Command|0x01;
	DS1302_CE=1;
	for(i=0;i<8;i++)
	{
		DS1302_IO=Command&(0x01<<i);
	DS1302_SCLK=0;
	DS1302_SCLK=1;
	}

	for(i=0;i<8;i++)
	{
		DS1302_SCLK=1;
	DS1302_SCLK=0;
	if(DS1302_IO)
	{
		Data=Data|(0x01<<i);
	}
	}
	DS1302_CE=0;
	DS1302_IO=0;
	return Data;
}

void DS1302_SetTime(void)
{
	DS1302_WriteByte(DS1302_WP,0x00);
	DS1302_WriteByte(DS1302_YEAR,DS1302_Time[0]/10*16+DS1302_Time[0]%10);
	DS1302_WriteByte(DS1302_MONTHE,DS1302_Time[1]/10*16+DS1302_Time[1]%10);
	DS1302_WriteByte(DS1302_DATE,DS1302_Time[2]/10*16+DS1302_Time[2]%10);
	DS1302_WriteByte(DS1302_HOUR,DS1302_Time[3]/10*16+DS1302_Time[3]%10);
	DS1302_WriteByte(DS1302_MINUTE,DS1302_Time[4]/10*16+DS1302_Time[4]%10);
	DS1302_WriteByte(DS1302_SECOND,DS1302_Time[5]/10*16+DS1302_Time[5]%10);
	DS1302_WriteByte(DS1302_DAY,DS1302_Time[6]/10*16+DS1302_Time[6]%10);
	DS1302_WriteByte(DS1302_WP,0x80);
}

void DS1302_ReadTime(void)
{
	unsigned char Temp;
	Temp=DS1302_ReadByte(DS1302_YEAR);
	DS1302_Time[0]=Temp/16*10+Temp%16;
	Temp=DS1302_ReadByte(DS1302_MONTHE);
	DS1302_Time[1]=Temp/16*10+Temp%16;
	Temp=DS1302_ReadByte(DS1302_DATE);
	DS1302_Time[2]=Temp/16*10+Temp%16;
	Temp=DS1302_ReadByte(DS1302_HOUR);
	DS1302_Time[3]=Temp/16*10+Temp%16;
	Temp=DS1302_ReadByte(DS1302_MINUTE);
	DS1302_Time[4]=Temp/16*10+Temp%16;
	Temp=DS1302_ReadByte(DS1302_SECOND);
	DS1302_Time[5]=Temp/16*10+Temp%16;
	Temp=DS1302_ReadByte(DS1302_DAY);
	DS1302_Time[6]=Temp/16*10+Temp%16;
}

DS1302.h

#ifndef __DS1302_H__
#define __DS1302_H__

extern unsigned char DS1302_Time[];

void DS1302_Init();
void DS1302_WriteByte(unsigned char Command,Data);
unsigned DS1302_ReadByte(unsigned char Command);
void DS1302_SetTime(void);
void DS1302_ReadTime(void);

#endif

LCD1602.c

#include <REGX52.H>

//引脚配置：
sbit LCD_RS=P2^6;
sbit LCD_RW=P2^5;
sbit LCD_EN=P2^7;
#define LCD_DataPort P0

//函数定义：
/**
  * @brief  LCD1602延时函数，12MHz调用可延时1ms
  * @param  无
  * @retval 无
  */
void LCD_Delay()
{
	unsigned char i, j;

	i = 2;
	j = 239;
	do
	{
		while (--j);
	} while (--i);
}

/**
  * @brief  LCD1602写命令
  * @param  Command 要写入的命令
  * @retval 无
  */
void LCD_WriteCommand(unsigned char Command)
{
	LCD_RS=0;
	LCD_RW=0;
	LCD_DataPort=Command;
	LCD_EN=1;
	LCD_Delay();
	LCD_EN=0;
	LCD_Delay();
}

/**
  * @brief  LCD1602写数据
  * @param  Data 要写入的数据
  * @retval 无
  */
void LCD_WriteData(unsigned char Data)
{
	LCD_RS=1;
	LCD_RW=0;
	LCD_DataPort=Data;
	LCD_EN=1;
	LCD_Delay();
	LCD_EN=0;
	LCD_Delay();
}

/**
  * @brief  LCD1602设置光标位置
  * @param  Line 行位置，范围：1~2
  * @param  Column 列位置，范围：1~16
  * @retval 无
  */
void LCD_SetCursor(unsigned char Line,unsigned char Column)
{
	if(Line==1)
	{
		LCD_WriteCommand(0x80|(Column-1));
	}
	else if(Line==2)
	{
		LCD_WriteCommand(0x80|(Column-1+0x40));
	}
}

/**
  * @brief  LCD1602初始化函数
  * @param  无
  * @retval 无
  */
void LCD_Init()
{
	LCD_WriteCommand(0x38);//八位数据接口，两行显示，5*7点阵
	LCD_WriteCommand(0x0c);//显示开，光标关，闪烁关
	LCD_WriteCommand(0x06);//数据读写操作后，光标自动加一，画面不动
	LCD_WriteCommand(0x01);//光标复位，清屏
}

/**
  * @brief  在LCD1602指定位置上显示一个字符
  * @param  Line 行位置，范围：1~2
  * @param  Column 列位置，范围：1~16
  * @param  Char 要显示的字符
  * @retval 无
  */
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char)
{
	LCD_SetCursor(Line,Column);
	LCD_WriteData(Char);
}

/**
  * @brief  在LCD1602指定位置开始显示所给字符串
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  String 要显示的字符串
  * @retval 无
  */
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=0;String[i]!='\0';i++)
	{
		LCD_WriteData(String[i]);
	}
}

/**
  * @brief  返回值=X的Y次方
  */
int LCD_Pow(int X,int Y)
{
	unsigned char i;
	int Result=1;
	for(i=0;i<Y;i++)
	{
		Result*=X;
	}
	return Result;
}

/**
  * @brief  在LCD1602指定位置开始显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~65535
  * @param  Length 要显示数字的长度，范围：1~5
  * @retval 无
  */
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number/LCD_Pow(10,i-1)%10+'0');
	}
}

/**
  * @brief  在LCD1602指定位置开始以有符号十进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：-32768~32767
  * @param  Length 要显示数字的长度，范围：1~5
  * @retval 无
  */
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length)
{
	unsigned char i;
	unsigned int Number1;
	LCD_SetCursor(Line,Column);
	if(Number>=0)
	{
		LCD_WriteData('+');
		Number1=Number;
	}
	else
	{
		LCD_WriteData('-');
		Number1=-Number;
	}
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number1/LCD_Pow(10,i-1)%10+'0');
	}
}

/**
  * @brief  在LCD1602指定位置开始以十六进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~0xFFFF
  * @param  Length 要显示数字的长度，范围：1~4
  * @retval 无
  */
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i,SingleNumber;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		SingleNumber=Number/LCD_Pow(16,i-1)%16;
		if(SingleNumber<10)
		{
			LCD_WriteData(SingleNumber+'0');
		}
		else
		{
			LCD_WriteData(SingleNumber-10+'A');
		}
	}
}

/**
  * @brief  在LCD1602指定位置开始以二进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~1111 1111 1111 1111
  * @param  Length 要显示数字的长度，范围：1~16
  * @retval 无
  */
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number/LCD_Pow(2,i-1)%2+'0');
	}
}

LCD1602.h

#ifndef __LCD1602_H__
#define __LCD1602_H__

//用户调用函数：
void LCD_Init();
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char);
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String);
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length);
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);

#endif

3.2 DS1302可调时钟

main.c

#include <REGX52.H>
#include "LCD1602.h"
#include "DS1302.h"
#include "key.h"
#include "Timer0.h"

unsigned char KeyNum,MODE,TimeSetSelect,TimeSetFlashFlag;

void TimeShow(void)
{
	        DS1302_ReadTime();
	        LCD_ShowNum(1,1,DS1302_Time[0],2);
					LCD_ShowNum(1,4,DS1302_Time[1],2);
					LCD_ShowNum(1,7,DS1302_Time[2],2);
					LCD_ShowNum(2,1,DS1302_Time[3],2);
					LCD_ShowNum(2,4,DS1302_Time[4],2);
					LCD_ShowNum(2,7,DS1302_Time[5],2);
}

void TimeSet(void)
{
	if(KeyNum==2)
	{
		TimeSetSelect++;
		TimeSetSelect=TimeSetSelect%6;//越界清零
	}
	if(KeyNum==3)
	{
		DS1302_Time[TimeSetSelect]++;
		if(DS1302_Time[0]>99)
		{
			DS1302_Time[0]=0;
		}
		if(DS1302_Time[1]>12)
		{
			DS1302_Time[1]=1;
		}
		if(DS1302_Time[1]==1||DS1302_Time[1]==3||DS1302_Time[1]==5||DS1302_Time[1]==7||DS1302_Time[1]==8||DS1302_Time[1]==10||DS1302_Time[1]==12)
		{
			if(DS1302_Time[2]>31)
		{
			DS1302_Time[2]=1;
		}
		}
		else if(DS1302_Time[1]==4||DS1302_Time[1]==6||DS1302_Time[1]==9||DS1302_Time[1]==11)
		{
			if(DS1302_Time[2]>30)
		{
			DS1302_Time[2]=1;
		}
		}
		else if(DS1302_Time[1]==2)
		{
			if(DS1302_Time[0]%4==0)
			{
				if(DS1302_Time[2]>29)
		{
			DS1302_Time[2]=1;
		}
		else
		{
			if(DS1302_Time[2]>28)
		{
			DS1302_Time[2]=1;
		}
		}
			}
		}
		if(DS1302_Time[3]>23)
		{
			DS1302_Time[3]=0;
		}
		if(DS1302_Time[4]>59)
		{
			DS1302_Time[4]=0;
		}
		if(DS1302_Time[5]>59)
		{
			DS1302_Time[5]=0;
		}
	}
	if(KeyNum==4)
	{
		DS1302_Time[TimeSetSelect]--;
		if(DS1302_Time[0]<0)
		{
			DS1302_Time[0]=99;
		}
		if(DS1302_Time[1]<1)
		{
			DS1302_Time[1]=12;
		}
		if(DS1302_Time[1]==1||DS1302_Time[1]==3||DS1302_Time[1]==5||DS1302_Time[1]==7||DS1302_Time[1]==8||DS1302_Time[1]==10||DS1302_Time[1]==12)
		{
			if(DS1302_Time[2]<1)
		{
			DS1302_Time[2]=31;
		}
		}
		else if(DS1302_Time[1]==4||DS1302_Time[1]==6||DS1302_Time[1]==9||DS1302_Time[1]==11)
		{
			if(DS1302_Time[2]<1)
		{
			DS1302_Time[2]=30;
		}
		}
		else if(DS1302_Time[1]==2)
		{
			if(DS1302_Time[0]%4==0)
			{
				if(DS1302_Time[2]<1)
		{
			DS1302_Time[2]=29;
		}
		else
		{
			if(DS1302_Time[2]<1)
		{
			DS1302_Time[2]=28;
		}
		}
			}
		}
		if(DS1302_Time[3]<0)
		{
			DS1302_Time[3]=23;
		}
		if(DS1302_Time[4]<0)
		{
			DS1302_Time[4]=59;
		}
		if(DS1302_Time[5]<0)
		{
			DS1302_Time[5]=59;
		}
	}
	if(TimeSetSelect==0&&TimeSetFlashFlag==1)
	{
		LCD_ShowString(1,1,"  ");
	}
	else {LCD_ShowNum(1,1,DS1302_Time[0],2);}

	if(TimeSetSelect==1&&TimeSetFlashFlag==1)
	{
		LCD_ShowString(1,4,"  ");
	}
	else {LCD_ShowNum(1,4,DS1302_Time[1],2);}

	if(TimeSetSelect==2&&TimeSetFlashFlag==1)
	{
		LCD_ShowString(1,7,"  ");
	}
	else {LCD_ShowNum(1,7,DS1302_Time[2],2);}

	if(TimeSetSelect==3&&TimeSetFlashFlag==1)
	{
		LCD_ShowString(2,1,"  ");
	}
	else {LCD_ShowNum(2,1,DS1302_Time[3],2);}

	if(TimeSetSelect==4&&TimeSetFlashFlag==1)
	{
		LCD_ShowString(2,4,"  ");
	}
	else {LCD_ShowNum(2,4,DS1302_Time[4],2);}

	if(TimeSetSelect==5&&TimeSetFlashFlag==1)
	{
		LCD_ShowString(2,7,"  ");
	}
	else {LCD_ShowNum(2,7,DS1302_Time[5],2);}

}

void main()
{
	LCD_Init();
	DS1302_Init();
	TImer0_Init();
	LCD_ShowString(1,1,"  -  -  ");
	LCD_ShowString(2,1,"  :  :  ");


	DS1302_WriteByte(0x8e,0x00);//关闭写保护

	DS1302_SetTime();


        while(1)
        {
					KeyNum=Key();
					if(KeyNum==1)
					{
						if(MODE==0)
						{
							MODE=1;
						}
						else if(MODE==1)
						{
							MODE=0;
							DS1302_SetTime();
						}
					}
					switch(MODE)
					{
						case 0:TimeShow();break;
						case 1:TimeSet();break;
					}


         }
}

void Timer0_Routine() interrupt 1
{
	static unsigned int T0Count;
	TL0=0x18;//设置定时初值
	TH0=0xFC;//设置定时初值
	T0Count++;
	if(T0Count>=500)
	{
		T0Count=0;
	TimeSetFlashFlag=!TimeSetFlashFlag;
	}
}

DS1302.c

#include <REGX52.H>

sbit DS1302_SCLK=P3^6;
sbit DS1302_IO=P3^4;
sbit DS1302_CE=P3^5;

#define DS1302_SECOND  0x80
#define DS1302_MINUTE  0x82
#define DS1302_HOUR  0x84
#define DS1302_DATE 0x86
#define DS1302_MONTHE  0x88
#define DS1302_DAY  0x8A
#define DS1302_YEAR  0x8C
#define DS1302_WP  0x8E

char DS1302_Time[]={22,12,29,16,35,55,6};

void DS1302_Init()
{
	DS1302_CE=0;
	DS1302_SCLK=0;
}

void DS1302_WriteByte(unsigned char Command,Data)
{
	unsigned char i;
	DS1302_CE=1;

	for(i=0;i<8;i++)
	{
		DS1302_IO=Command&(0x01<<i);
	DS1302_SCLK=1;
	DS1302_SCLK=0;
	}
	for(i=0;i<8;i++)
	{
		DS1302_IO=Data&(0x01<<i);
	DS1302_SCLK=1;
	DS1302_SCLK=0;
	}
	DS1302_CE=0;
}

unsigned DS1302_ReadByte(unsigned char Command)
{
	unsigned char i,Data=0x00;
	Command=Command|0x01;
	DS1302_CE=1;
	for(i=0;i<8;i++)
	{
		DS1302_IO=Command&(0x01<<i);
	DS1302_SCLK=0;
	DS1302_SCLK=1;
	}

	for(i=0;i<8;i++)
	{
		DS1302_SCLK=1;
	DS1302_SCLK=0;
	if(DS1302_IO)
	{
		Data=Data|(0x01<<i);
	}
	}
	DS1302_CE=0;
	DS1302_IO=0;
	return Data;
}

void DS1302_SetTime(void)
{
	DS1302_WriteByte(DS1302_WP,0x00);
	DS1302_WriteByte(DS1302_YEAR,DS1302_Time[0]/10*16+DS1302_Time[0]%10);
	DS1302_WriteByte(DS1302_MONTHE,DS1302_Time[1]/10*16+DS1302_Time[1]%10);
	DS1302_WriteByte(DS1302_DATE,DS1302_Time[2]/10*16+DS1302_Time[2]%10);
	DS1302_WriteByte(DS1302_HOUR,DS1302_Time[3]/10*16+DS1302_Time[3]%10);
	DS1302_WriteByte(DS1302_MINUTE,DS1302_Time[4]/10*16+DS1302_Time[4]%10);
	DS1302_WriteByte(DS1302_SECOND,DS1302_Time[5]/10*16+DS1302_Time[5]%10);
	DS1302_WriteByte(DS1302_DAY,DS1302_Time[6]/10*16+DS1302_Time[6]%10);
	DS1302_WriteByte(DS1302_WP,0x80);
}

void DS1302_ReadTime(void)
{
	unsigned char Temp;
	Temp=DS1302_ReadByte(DS1302_YEAR);
	DS1302_Time[0]=Temp/16*10+Temp%16;
	Temp=DS1302_ReadByte(DS1302_MONTHE);
	DS1302_Time[1]=Temp/16*10+Temp%16;
	Temp=DS1302_ReadByte(DS1302_DATE);
	DS1302_Time[2]=Temp/16*10+Temp%16;
	Temp=DS1302_ReadByte(DS1302_HOUR);
	DS1302_Time[3]=Temp/16*10+Temp%16;
	Temp=DS1302_ReadByte(DS1302_MINUTE);
	DS1302_Time[4]=Temp/16*10+Temp%16;
	Temp=DS1302_ReadByte(DS1302_SECOND);
	DS1302_Time[5]=Temp/16*10+Temp%16;
	Temp=DS1302_ReadByte(DS1302_DAY);
	DS1302_Time[6]=Temp/16*10+Temp%16;
}

LCD1602.c

#include <REGX52.H>

//引脚配置：
sbit LCD_RS=P2^6;
sbit LCD_RW=P2^5;
sbit LCD_EN=P2^7;
#define LCD_DataPort P0

//函数定义：
/**
  * @brief  LCD1602延时函数，12MHz调用可延时1ms
  * @param  无
  * @retval 无
  */
void LCD_Delay()
{
	unsigned char i, j;

	i = 2;
	j = 239;
	do
	{
		while (--j);
	} while (--i);
}

/**
  * @brief  LCD1602写命令
  * @param  Command 要写入的命令
  * @retval 无
  */
void LCD_WriteCommand(unsigned char Command)
{
	LCD_RS=0;
	LCD_RW=0;
	LCD_DataPort=Command;
	LCD_EN=1;
	LCD_Delay();
	LCD_EN=0;
	LCD_Delay();
}

/**
  * @brief  LCD1602写数据
  * @param  Data 要写入的数据
  * @retval 无
  */
void LCD_WriteData(unsigned char Data)
{
	LCD_RS=1;
	LCD_RW=0;
	LCD_DataPort=Data;
	LCD_EN=1;
	LCD_Delay();
	LCD_EN=0;
	LCD_Delay();
}

/**
  * @brief  LCD1602设置光标位置
  * @param  Line 行位置，范围：1~2
  * @param  Column 列位置，范围：1~16
  * @retval 无
  */
void LCD_SetCursor(unsigned char Line,unsigned char Column)
{
	if(Line==1)
	{
		LCD_WriteCommand(0x80|(Column-1));
	}
	else if(Line==2)
	{
		LCD_WriteCommand(0x80|(Column-1+0x40));
	}
}

/**
  * @brief  LCD1602初始化函数
  * @param  无
  * @retval 无
  */
void LCD_Init()
{
	LCD_WriteCommand(0x38);//八位数据接口，两行显示，5*7点阵
	LCD_WriteCommand(0x0c);//显示开，光标关，闪烁关
	LCD_WriteCommand(0x06);//数据读写操作后，光标自动加一，画面不动
	LCD_WriteCommand(0x01);//光标复位，清屏
}

/**
  * @brief  在LCD1602指定位置上显示一个字符
  * @param  Line 行位置，范围：1~2
  * @param  Column 列位置，范围：1~16
  * @param  Char 要显示的字符
  * @retval 无
  */
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char)
{
	LCD_SetCursor(Line,Column);
	LCD_WriteData(Char);
}

/**
  * @brief  在LCD1602指定位置开始显示所给字符串
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  String 要显示的字符串
  * @retval 无
  */
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=0;String[i]!='\0';i++)
	{
		LCD_WriteData(String[i]);
	}
}

/**
  * @brief  返回值=X的Y次方
  */
int LCD_Pow(int X,int Y)
{
	unsigned char i;
	int Result=1;
	for(i=0;i<Y;i++)
	{
		Result*=X;
	}
	return Result;
}

/**
  * @brief  在LCD1602指定位置开始显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~65535
  * @param  Length 要显示数字的长度，范围：1~5
  * @retval 无
  */
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number/LCD_Pow(10,i-1)%10+'0');
	}
}

/**
  * @brief  在LCD1602指定位置开始以有符号十进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：-32768~32767
  * @param  Length 要显示数字的长度，范围：1~5
  * @retval 无
  */
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length)
{
	unsigned char i;
	unsigned int Number1;
	LCD_SetCursor(Line,Column);
	if(Number>=0)
	{
		LCD_WriteData('+');
		Number1=Number;
	}
	else
	{
		LCD_WriteData('-');
		Number1=-Number;
	}
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number1/LCD_Pow(10,i-1)%10+'0');
	}
}

/**
  * @brief  在LCD1602指定位置开始以十六进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~0xFFFF
  * @param  Length 要显示数字的长度，范围：1~4
  * @retval 无
  */
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i,SingleNumber;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		SingleNumber=Number/LCD_Pow(16,i-1)%16;
		if(SingleNumber<10)
		{
			LCD_WriteData(SingleNumber+'0');
		}
		else
		{
			LCD_WriteData(SingleNumber-10+'A');
		}
	}
}

/**
  * @brief  在LCD1602指定位置开始以二进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~1111 1111 1111 1111
  * @param  Length 要显示数字的长度，范围：1~16
  * @retval 无
  */
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number/LCD_Pow(2,i-1)%2+'0');
	}
}

key.c

#include <REGX52.H>
#include "Delay.h"

unsigned char Key()
{
	unsigned char KeyNumber=0;
	if(P3_1==0)
	{
		Delay(20);while(P2_1==0);Delay(20);KeyNumber=1;
	}
  if(P3_0==0)
	{
		Delay(20);while(P2_0==0);Delay(20);KeyNumber=2;
	}
	if(P3_2==0)
	{
		Delay(20);while(P2_2==0);Delay(20);KeyNumber=3;
	}
	if(P3_3==0)
	{
		Delay(20);while(P2_3==0);Delay(20);KeyNumber=4;
	}

	return KeyNumber;

}

Timer0.c

#include <REGX52.H>
//简介：定时器0初始化，1毫秒@12.000MHZ
void TImer0_Init()
{
	//TMOD=0x01;//0000 0001
	TMOD=TMOD&0xF0;//把TM0D的低四位清零，高四位保持不变
	TMOD=TMOD|0x01;//把TM0D的最低位置置1，高四位保持不变
	TL0=0x18;//设置定时初值
	TH0=0xFC;//设置定时初值
	TF0=0;//清除TF0标志
	TR0=1;//计时器0开始计时
	ET0=1;
	EA=1;
	PT0=0;
}


//定时器中断函数模板
//void Timer0_Routine() interrupt 1
//{
//	static unsigned int T0Count;
//	TL0=0x18;//设置定时初值
//	TH0=0xFC;//设置定时初值
//	T0Count++;
//	if(T0Count>=1000)
//	{
//		T0Count=0;
//	P2_0=~P2_0;
//	}
//}

Timer0.h

#ifndef __TIMER0_H__
#define __TIMER0_H__

void TImer0_Init(void);

#endif

key.h

#ifndef __KEY_H__
#define __KEY_H__

unsigned char Key();

#endif

DS1302.h

#ifndef __DS1302_H__
#define __DS1302_H__

extern  char DS1302_Time[];

void DS1302_Init();
void DS1302_WriteByte(unsigned char Command,Data);
unsigned DS1302_ReadByte(unsigned char Command);
void DS1302_SetTime(void);
void DS1302_ReadTime(void);

#endif

LCD1602.h

#ifndef __LCD1602_H__
#define __LCD1602_H__

//用户调用函数：
void LCD_Init();
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char);
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String);
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length);
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);

#endif

注意：一定要看

千万不要直接复制代码，因为是模块化编写，模块的代码没有往上复制，大家一定要自己动手跟着教学视屏自己写！！！！！

Hello xiǎo lěi
关注
  • 4
    点赞
  • 踩
  • 42
    收藏
    觉得还不错? 一键收藏
  • 打赏
    打赏
  • 0
    评论
专栏目录
51单片机怎么显示当前时间_单片机初学者必看
weixin_39921131的博客
11-13 1505
写给初学者的一些话本文原创，仅代表我搞单片机的一些想法，有不妥之处，不承担任何责任。第一个问题，讲一下初学者到底学习那个系列单片机。51、AVR、430、ARM(包括嵌入操作系统)、FPGA当前单片机系统如此丰富，对于新手到底该如何选择呢?我认为最大的误区，在于新手普遍的追时髦心理，急功近利心理，妄想短时间之内学会ARM，学会嵌入操作系统。网上资料、厂家宣传、培训机构广告也对初学者产生误导，使之误...
基于单片机的倒车预警系统设计
weixin_45905610的博客
04-19 704
现代车辆工业中，对于倒车预警系统的需求度越来越高，因此必须要能够通过专业的控制系统，实现对倒车预警体系的科学设计与利用。基于对单片机设备作用下，倒车预警系统实现功能的分析，本文探讨了针对倒车预警系统的硬件和软件系统设计方法，并且论证了该体系的具体运行模式，让基于单片机的倒车预警系统设计方案符合标准。
51单片机实时时钟源代码
07-01
51单片机实时时钟源代码
51单片机怎么显示当前时间_(进阶篇)51单片机之按键控制蜂鸣器、数码管、按键值移位显示...
weixin_39657249的博客
11-22 613
一、实操演示-按键控制蜂鸣器1、图文详细独立按键硬件电路蜂鸣器硬件电路2、连接方式： J20的第3号引脚连接到J7引脚，即P15连接J7。 J29的第7、8号引脚连接到JP1的第1、2号引脚，即P31连接k1，P30连接k2。 下载程序后，观察现象。现象：按下K1键，蜂鸣器发出声音，按下K2键，蜂鸣器停止发声。二、实操演示-按键控制数码管1、图文详细动态数码管硬件电路...
基于51单片机实现时间显示及闹钟设置
Nueve_Y的博客
03-08 880
使能引脚 19 脚 OE,叫做输出使能,这个引脚上边有一横,表明是低电平有效,当接了低电平后,74HC245 到双向缓冲器的作用,如果 OE 接了高电平,74HC245 功能不能实现出来。通常按键所用的开关都是机械弹性开关,当机械触点断开、闭合时,由于机械触点的弹性作用,一个按键开关在闭合时不会马上就稳定的接通,在断开时也不会一下子彻底断开, 而是在闭合和断开的瞬间伴随了一连串的抖动。16位的定时器,也就是2个字节,最大值就是65535, 那么加到65535 后,再加1就溢出,溢出后,这个值会直接变成0。
51单片机LED倒计时时钟（备份）.zip
07-31
单片机简介 一台能够工作的计算机要有这样几个部件构成：CPU（进行运算、控制）、 RAM （数据存储）、ROM（程序存储）、输入/输出设备（例如：串行口、并行输出口 等）。在个人计算机上这些部件被分成若干块芯片，安装一个称之为主板的印刷 线路板上。而在单片机中，这些部件全部被做到一块集成电路芯片中，所以就称 为单片机（也称微控制器 MCU），而且有一些单片机中除了上述部份外，还集成 了其它部份如 A/D，D/A 等。体积不大，一般用 40 脚封装， 当然功能多一些 单片机也有引脚比较多的， 如 68 引脚， 功能少的只有 10 多个或 20 多个引 脚，有的甚至只 8 只引脚。 1.2 51 单片机简介 51 单片机是对所有兼容 Intel 8031 指令系统的单片机的统称。该系列单片 机的始祖是 Intel 的 8004 单片机，后来随着 Flash rom 技术的发展，8004 单片 机取得了长足的进展，成为应用最广泛的 8 位单片机之一，其代表型号是 ATMEL 公司的 AT89 系列，它广泛应用于工业测控系统之中。很多公司都有 51 系列的兼 容机型推出，今后很长的一段时间内将占有大量市场。51 单片机是基础入门的 一个单片机，还是应用最广泛的一种。需要注意的是 51 系列的单片机一般不具 备自编程能力。 80C51 是 MCS-51 系列中的一个典型品种；其它厂商以 8051 为基核开发出的 CMOS 工艺单片机产品统称为 80C51 系列。 当前常用的 80C51 系列单片机主要产 品有： Intel(英特尔)的：i80C31、i80C51、i87C51，i80C32、i80C52、i87C52 等； ATMEL(艾德梅尔)的：AT89C51、AT89C52、AT89C2051，AT89S51（RC），AT89S52 （RC）等； Philips(飞利浦)、华邦、Dallas(达拉斯)、Siemens(西门子)等公司的许多产品
基于C51单片机设计经典例程源码之-Ds1302-实时时钟测试.rar
11-07
基于C51单片机设计的软件应用实验程序例程源码
STM32获取当前时间格式
热门推荐
ECH00O00的博客
10-23 1万+
UTC：世界标准时间，用来在全球范围内同步时间的方法，通过非常精准的原子钟维护，为抵消地球自转变慢参数的影响，需要不规则的加入闰秒，所以会出现闰年来弥补人为规定的纪年与地球公转产生的差异。 UNIX时间：用来记录时间的流逝，定义为从UTC时间1970年1月1日0时0分0秒开始流逝的秒数，无论身处何地，时间都一样，UNIX系统中计算机内部的时间都是使用这种时间，但是为方便观察，需要转换为年-月-日...
42、基于51单片机公交车语音播报加时间LCD12864显示系统设计
2301_76924958的博客
03-14 802
随着国民经济的快速发展，我国城市人口高度集中并大幅增长, 交通需求不断扩大导致城市道路交通拥挤，乘坐公交车出行是解决我国城市交通发展问题和实践低碳环保绿色出行的有效途径，随着近年来城市公交事业迅速发展，之前靠售票员报站的方式已经不能满足实际需要，在到站后能够及时报站的公交车语音报站系统不但能解决这个实际问题也有助于提高公交服务质量。
单片机课程设计报告基于MCS-51单片机的时钟设计.doc
02-27
单片机课程设计报告 设计课题：基于MCS-51单片机的时钟设计 专业班级： 小组成员： 指导教师： 设计时间： 目录 设计任务与要求 3 1.基本设计要求 3 2.选作项目 4 相关硬件结构概述 4 1.硬件结构原理 4 2.相关电路图： 7 软件结构概述 8 程序清单 10 程序调试 17 课程总结 17 参考文献 19 设计任务与要求 1.基本设计要求 (1)在ZY15MCU12BD型综合单片机实验箱的硬件结构上编写软件完成设计。也可以在其它 MCS—51单片机硬件板上完成，或自行设计硬件并制做完成。 (2)程序的首地址应使目标机可以直接运行，即从0000H开始。在主程序的开始部分必须 设置一个合适的栈底。程序放置的地址须连续且靠前，不要在中间留下大量的空闲地址 ，以使目标机可以使用较少的硬件资源。 (3)6位LED数码管从左到右分别显示时、分、秒(各占用2位)，采用24小时标准计时制 。开始计时时为000000，到235959后又变成000000。 (4)在键盘上选定3个键分别作为小时、分、秒的调校键。每按一次键，对应的显示值便 加1。 分、秒加到59后再按键即变为00；小时加到23后再按键即变为00。在调校时均不向上一 单位进位 (例如分加到59后变为00，但小时不发生改变)。 (5) 软件设计必须使用MCS- 51片内定时器，采用定时中断结构，不得使用软件延时法。 (6)上机调试通过。 2.选作项目 有能力的同学，在做完以上设计后，可选作此项设计内容。 (1)另设三个键，分别作小时、分、秒的减1调校。 (2)在以上设计的基础上，修改程序制作一个电子秒表。分、秒各占用2位显示，1/10秒 、1/100秒各占用1位显示。设定二个键分别作启动／停止、清零。 (3)在做完(2)后，将时钟与秒表合二为一，并且在同时使用时互不影响。即可在时钟与 秒表之间任意切换，而不影响走时、计秒。 相关硬件结构概述 硬件结构原理 该课程设计基于STC89C52单片机为核心完成的，外加少量其他辅助器件，硬件结构比 较简单。 由于本电路结构比较简单，单片机I/O口完全够用，故我们将6位8段LED直接和单片机 相连。硬件结构中的6位8段LED显示器，采用动态方式驱动。我们采用的是共阳电路，一 位LED显示器显示内容一段时间，然后下一位LED显示器显示内容一段时间……，周而复始 。只要刷新频率不小于50Hz，就可以获得清晰稳定的显示效果。 为了增加和位选相连接的I/O口的驱动能力，直接接上上拉电阻。在本设计中，只使用了 6个按键。复位键，模式设定键、2个上下调节键。 1、定时器/计数器 定时器/计数器简称定时器，其作用主要用于生产各种时间间隔、记录外部脉冲与事件的 数量等，是微机中最常用、最基本的部件之一。89C52单片机有2个16位的定时器/计数器 0（T0）和定时器1（T1）.T0由2个定时寄存器TH0和Th0构成，T1则由Th1和TL1构成，他 们分别映射在特殊功能寄存器中，从而可以通过对特殊功能寄存器的读写来实现对这两 个定时器的操作。作为定时器时，每个机器周期定时寄存器自动加1，所以定时器也可以 看做是计量机器周期的计数器。由于每个机器周期为12个时钟震荡周期，所以定时器的 分辨率是时钟震荡频率的1/12.作为计数器时，只要在单片机外部引脚T0（T1）有从1到 0电平的负跳变，计数器自动加1.计数的最高频率一般为振荡频率的1/24，例如，选用1 2MHz晶振，则最高计数频率为0.5MHz。 2、中断系统 当中央处理器CPU正在执行某程序时，由于某种原因，外界向CPU发出暂停目前工作去 处理更重要的事情的请求，程序被打断；CPU响应该请求并转入相应的处理程序，处理程 序完成以后，再返回原来程序被打断的位置，继续原来的工作，这一过程称为中断。实 现中断功能的部件称为中断系统，或称为中断控制逻辑系统。 89C52单片机的中断系统简单实用。其基本特点是：有6个固定的可屏蔽的中断源，4 个在片内，2个在片外，他们在程序存储器中各有固定的中断入口地址，由此进入中断服 务程序；6个中断源由两级有先级，可形成中断嵌套；2个特殊功能寄存器用于中断控制 和条件设置的编程。 若某个中断源通过编程设置，处于被打开的状态，并满足中断响应的条件，而且满足如 下3个条件时，单片机响应此中断： 1）当前正在执行的那条指令已被执行完。 2）当前未响应同级或高级中断。 3不在操作IE、IP中断控制寄存器或执行RETI中断指令。 在正常情况下，从中断请求信号有效开始，到中断得到响应，通常需要3个机器周期到8 个机器周期。 中断得到响应后，自动清除中断请求标志（对串行I\O端口的中断标志，要用软件清除） ，将断点即程序计数器之值（PC）压入堆栈（以备恢复用）；然后把相应的中断入口
51单片机超声波测距系统
12-23
具有测距、温度补充、实时时钟、记忆、阈值警报、串口数据发送等等功能，通过LCD1602显示，按键进行相关操作。   LCD1602显示共有五个界面，按键一用于切换显示界面。   此界面测距为连续测距模式，LCD1602不间断刷新测量距离和温度，一旦测量距离小于设置的阈值，单片机将会发出警报。此界面按下按键4可进入与上位机连接状态，当上位机发送1至单片机后，mcu立刻将测量数据发送至上位机。   此界面为阈值设置界面，按键二用于改变设置位（上限还是下限），设置位会闪烁显示，以此提示。按键三四用于加减。   此界面测距为单次测距模式，按键二按下测量一次，按键三按下则将当前测量距离和测量时间（如23：59：45时测量距离为45cm）保存到EEPROM里面，最多可以记录十次，第十一次将会覆盖第一次数据。   此界面测距为回放模式，按下按键二三切换回放序号，LCD1602会显示在界面三时记录的距离和测量时间。   上电后，LCD1602会显示DS1302的初始时间设置，此时需要通过按键二三四进行时间设置。设置后时间后按下按键一，系统进入界面一，开始工作。
51-MCU-C-program-example.rar_单片机开发_Others_
08-11
51单片机入门小程序，包括时钟、蜂鸣器、红外控制继电器和点阵显示。
单片机课设资料-基于51单片机+DS1302+ds18b20+LCD1602B液晶模块的多功能数字时钟温度计设计.rar
03-29
单片机课设资料-基于51单片机+DS1302+ds18b20+LCD1602B液晶模块的多功能数字时钟温度计设计： 本系统是由STC89C52单片机为控制核心，具有在线编程功能，低功耗；时钟电路由DS1302提供，它是一种高性能、低功耗的时钟...
【HC32L110】华大低功耗单片机启动文件详解
欢迎来到博客主页
04-19 729
本文主要记录华大低功耗单片机 HC32L110 的 汇编启动过程，包括startup_hc32l110启动文件详细注释
研究生，该学单片机还是plc。？
2401_83507942的博客
04-15 1760
正如你所说，掌握更高级别的PLC技术和相关软件，如西门子的400级别、模块化编程等，可以为你提供更广泛的发展空间，包括参与大型项目、国际项目等。学习单片机的优势：广泛应用： 单片机在各种嵌入式系统和电子产品中得到广泛应用，学习单片机可以为你提供深入的嵌入式系统开发经验。如果你渴望学习单片机，不妨点个关注，给个评论222，私信22，我在后台发给你。学习PLC的优势：工业应用： PLC广泛用于工业自动化和控制系统中，学习PLC可以使你更好地理解和参与工业控制项目。
用单片机的矩阵键盘选择显示什么图像
2301_76273740的博客
04-19 176
注意行数据不能二进制。
ARM与单片机有啥区别？
最新发布
linlaoshi2009的博客
04-21 297
在传统的单片机开发中大多是基于中刚好，我总结了一些嵌入式资料放在视频结尾。断的前后台技术，对多任务的管理有局限性。LINUX的内核与用户空间的内存管理分开，不会因为用户的单个程序错误而引起系统死掉。主要体现在后期的开发，即在操作系统上直接开发应用程序。现在的8位单片机技术硬件发展的也非常得快，也出现了许多功能非常强大的单片机。在开始前我有一些资料，是我根据网友给的问题精心整理了一份「ARM的资料从专业入门到高级教程」，点个关注在评论区回复“888”之后私信回复“888”，全部无偿共享给大家！
51单片机数码管时钟ds1032
05-16
51单片机数码管时钟ds1032是一款基于51单片机的数字时钟模块。它采用DS1302实时时钟芯片作为时间管理器，并具有多种时钟显示模式、时间校正和报时等功能，可以应用于各种数字时钟、计时器等场合。 该模块的接口简单，易于使用，可以与51单片机或其他微处理器MCU相连接，通过SPI总线通信来读写实时时钟芯片。它具有4位数码管显示时间，并可根据需要设置24小时或12小时制、显示日期和星期等内容，且可以通过两个触发输入口控制报时、闹钟、定时器等功能。 使用51单片机数码管时钟ds1032可以简单快捷地实现时钟显示、时间管理等功能，并能够匹配各种应用场景的需求。此外，该模块具有功能强大、接口简单、易于使用等特点，是一款性价比较高的数字时钟模块。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

Hello xiǎo lěi

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
