前言

HI2518E+WIFI做STA，PC做STA，外部路由器做AP，实现局域网内ortp视频传
HI2518E+WIFI做STA，PC做STA，外部路由器做AP，实现局域网全程无线调试

STA模式USB-WIFI的驱动移植与部署

源码修改

参考上一篇
修改Makefile的plantform、linux设备树地址、plantform对应交叉编译、驱动保存地址
修改os/linux/config.mk
修改include/rtmp_def.h
然后编译

驱动部署

从共享文件夹中将mt7601Usta.ko和RT2870STA.dat复制到开发板目录下

此时先不用修改RT2870STA.dat中的参数，后续配合wpa_supplicant进行修改

在AP模式时，需要修改，因为AP模式是向外广播自己的源

装载新ko的时候需要将之前AP模式的KO卸载，否则报错

移植wpa_supplicant

（1）下载wpa_supplicant、openssl（因为wpa_supplicant依赖于openssl）

http://hostap.epitest.fi/wpa_supplicant/，下载wpa_supplicant-2.5.tar.gz
ftp://ftp.openssl.org/source/old/0.9.x/，下载openssl-0.9.8za.tar.gz

移植openssl

用于ssl验证，有很多地方会用到

（1）给openssl打补丁

把wpa_supplicant-2.5里面的patches文件夹下的openssl-0.9.8za-tls-extensions.patch文件拷贝到openssl-0.9.8za目录下，运行：patch -p1 < openssl-0.9.8za-tls-extensions.patch

（2）修改openssl-0.9.8za目录下的Makefile

CC=arm-hisiv300-linux-gcc
AR=arm-hisiv300-linux-ar $(ARFLAGS)  r
AD=arm-hisiv300-linux-ar $(ARFLAGS)  d
RANLIB=arm-hisiv300-linux-ranlib
INSTALLTOP = /tmp/openssl（/tmp目录重启之后就没有，适合临时一次使用）
OPENSSLDIR = /tmp/openssl

（3）make，然后make install
（4）make install时报错，因为OpenSSL 与 perl版本不兼容，解决方法：rm -f /usr/bin/pod2man

****Expected text after =item, not a number
****Expected text after =item, not a number
****Expected text after =item, not a number
****Expected text after =item, not a number

（5）安装好后，在/tmp/openssl目录有诸多文件，我们需要的是lib和include。
在这里插入图片描述

移植wpa_supplicant

（1）解压并进入下面的目录

~/wpa_supplicant-2.5/wpa_supplicant

（2）在此目录下执行cp defconfig .config

（3）修改.config，增加以下内容

CC=arm-hisiv300-linux-gcc -L/tmp/openssl/lib
CFLAGS+=-I /tmp/openssl/include
LIBS+=-L/tmp/openssl/lib

（4）执行make，如果报错如下：

driver_nl80211.c:17:31: fatal error: netlink/genl/genl.h

则进入wpa_supplicant目录下.config ，将CONFIG_DRIVER_NL80211=y 注释掉。

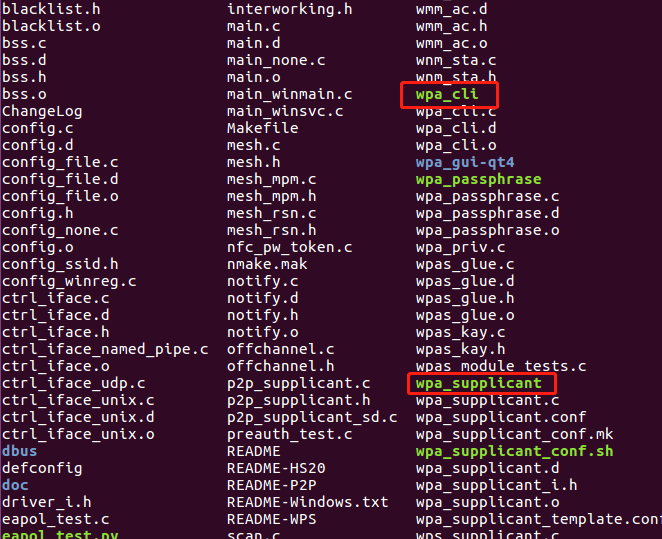

（5）执行make，生成wpa_supplicant、wpa_cli，则移植成功完成。
在这里插入图片描述

wpa_supplicant 服务器端
wpa_cli客户端。

这是linux底下运用命令行管理无线网络的方式。

STA模式USB-WIFI的ORTP视频传输测试

部署前确定sta的驱动和配置文件放在/etc/Wireless/RT2870STA/RT2870STA.dat
1、部署wpa_supplicant

（1）将wppa_cli丢到开发板/usr/bin目录

出现板载系统容量不足的问题……使用df -h 查看空间使用情况。由于不熟悉哪些文件可以删除，我直接通过/mnt/访问，后面遇到问题再处理。

（2）在板载系统上，创建/etc/wap_supplicant.conf并配置内容如下：（可在虚拟机写好拷贝进去的，如果直接复制的haunt，记得每行前面的空格去掉。

ctrl_interface=/var/run/wpa_supplicant

network={
ssid="A209"//当前我房间的无线路由器的网络名字
scan_ssid=1
key_mgmt= WPA-EAP WPA-PSK IEEE8021X NONE//加密方式
pairwise=TKIP CCMP
group=CCMP TKIP WEP104 WEP40
psk="12345678"//路由器的密码
}

2、STA模式USB-WIFI的设置

（1）安装驱动 insmod mt7601Usta.ko

（2）设置静态IP地址（注意要与实际路由器的地址段一致）

因为没有移植DHCP因此这里设置静态IP。
ifconfig wlan up, ifconfig ra0 192.168.43.233
这个板子的静态ip之所以这样设置，是因为查询我房间的无线网络信息得知网段是192.168.43.xx，由于xx自动分配是从小开始，所以我这里设置一个比较大的233，以防止和其他的冲突。

（3）开发板作为STA，连接AP （-dd打开调试信息）
使用命令wpa_supplicant -Dwext -iwlan0 -c/etc/wpa_supplicant.conf -dd &
& 符号表示让其工作在后台。这行命令表示让wpa_supplicant 工作起来。

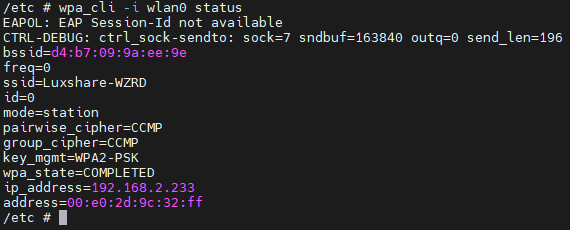

（4）查看连接状态

使用命令wpa_cli -i wlan0 status
在这里插入图片描述
（5）测试连接效果

ping 192.168.2.1 （网关AP，即路由器的IP）
如果想上网，先添加网关信息，即路由器的IP，使用命令route add default gw 192.168.2.1 dev wlan0。
测试ping 8.8.8.8（google的dnw server）。
因为没有添加DNS，所以不能直接类似ping www.baidu.com.cn这种形式。

ORTP视频传输测试

（1）在mpp/sample/common/sample_common_ven.c，修改LOCAL_HOST_IP 为192.168.2.13（pc接入时自动分配的IP）

（2）编译得到sample并到开发板运行，如果虚拟机重启过，要在ortp源码那再make install，确保tmp中有ortp

（3）修改sdp中c=IN IP4 192.168.2.233，打开sdp播放。

无限调试环境搭建

1、原理

（1）ubuntu与Windows桥接，这样ubuntu、windows、开发板三者都做STA，连接同一个AP。
（2）开发板事先移植部署好USB WIFI驱动、wpa_supplicant等。
（3）开发板/etc/profile中设计好配置WIFI启动、连接AP、静态IP等。
（4）开发板/etc/profile中设置让开发板通过无线mount虚拟机

2、实战

（1）先确认开发板部署好USB-WIFI驱动、wpa_supplicant工具。
（2）sample放到虚拟机ubuntu的共享文件夹中。
（3）开发板/etc/profile中做好各种配置。
（4）设置ubuntu桥接到windows的无线网卡，并给ubuntu设置静
（5）开发板重启，看是否能成功挂载。

ifconfig lo 127.0.0.1
#ifconfig eth0 192.168.2.111

cd /ko
./load3518e -i -sensor ar0130 -osmem 32 -total 64 &
cd -

insmod /etc/mt7601Usta.ko
ifconfig wlan0 up
ifconfig wlan0 192.168.2.233
wpa_supplicant -Dwext -iwlan0 -c/etc/wpa_supplicant.conf -dd &
route add default gw 192.168.2.1 dev wlan0
sleep2
mount -t nfs -o nolock 192.168.2.84:/home/test/nfsShare /mnt
