abaqus应力标量场和应力张量场处理

1.数据导出

1.1导出设置

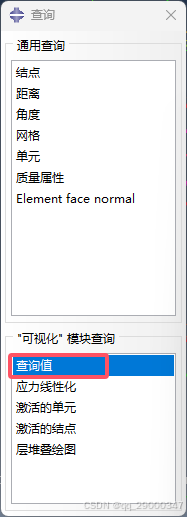

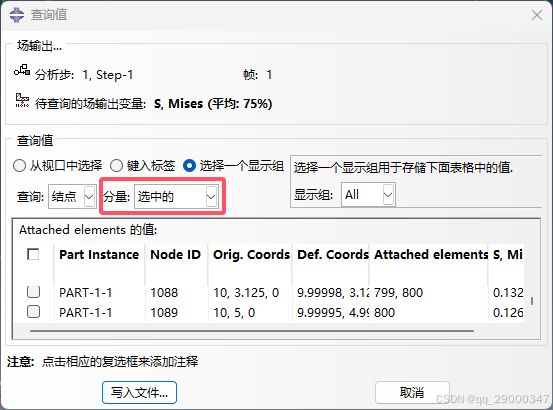

点击工具栏→工具→查询，然后依次点击弹窗中的结点→查询值，在新弹窗中按照如下设置。其中分量为需要输出的文件内容（“选中的”为应力标量场，“所有直接的”为应力方向场，此处应该是翻译有问题）。

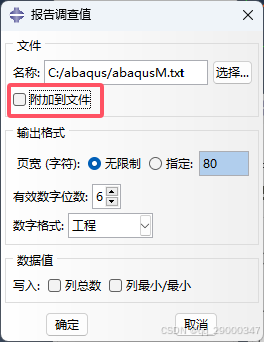

设置好后点击写入文件，可将文件名后缀改为txt。建议取消勾选“附加到文件”，否则若文件已存在，会在其原来的基础上将数据写入该文件。

1.2文件内容分析

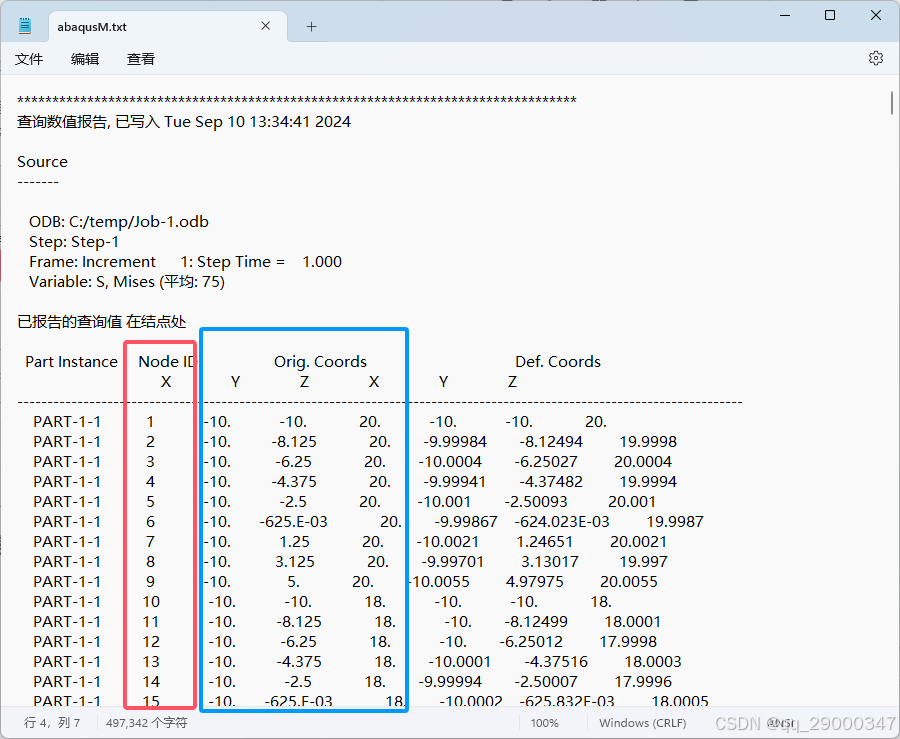

打开导出的文件，下图所示红框内是结点id，蓝框内是结点原始坐标。

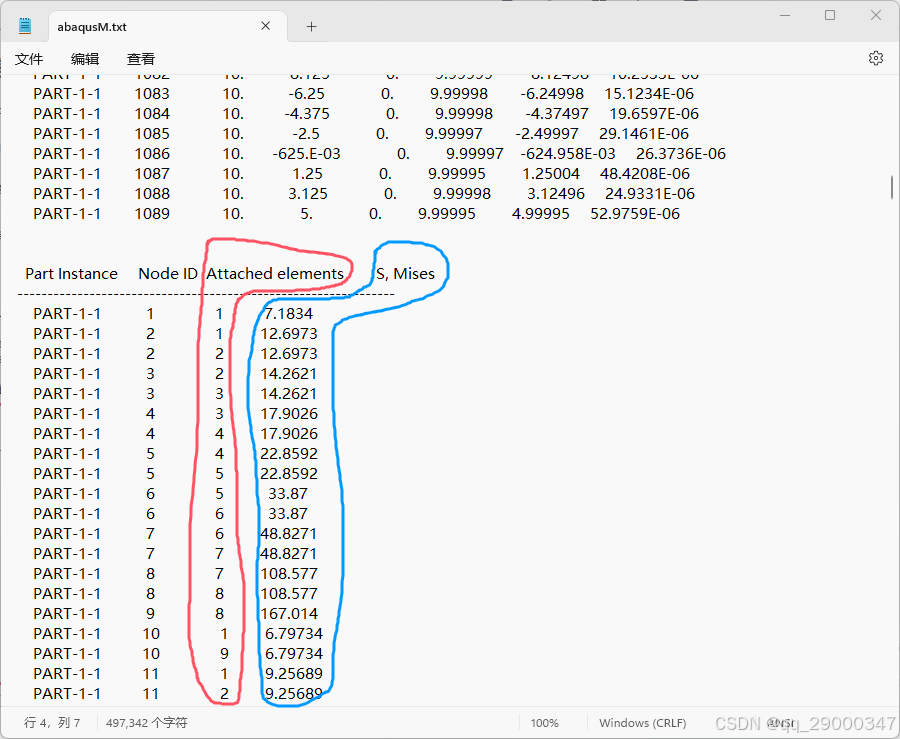

很遗憾，由于技术限制，结点应力并未与结点原始坐标显示在同一行，而是在结点坐标之后单独显示的，因此需要在文件中间部分找到该数据。如下图所示，红框内是与结点相关的单元，蓝框内是结点应力。

2.图片导出

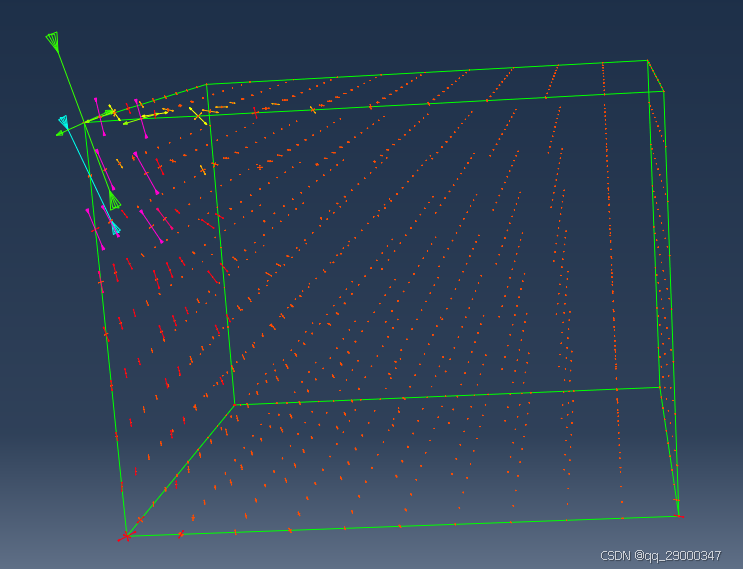

2.1.应力方向场显示

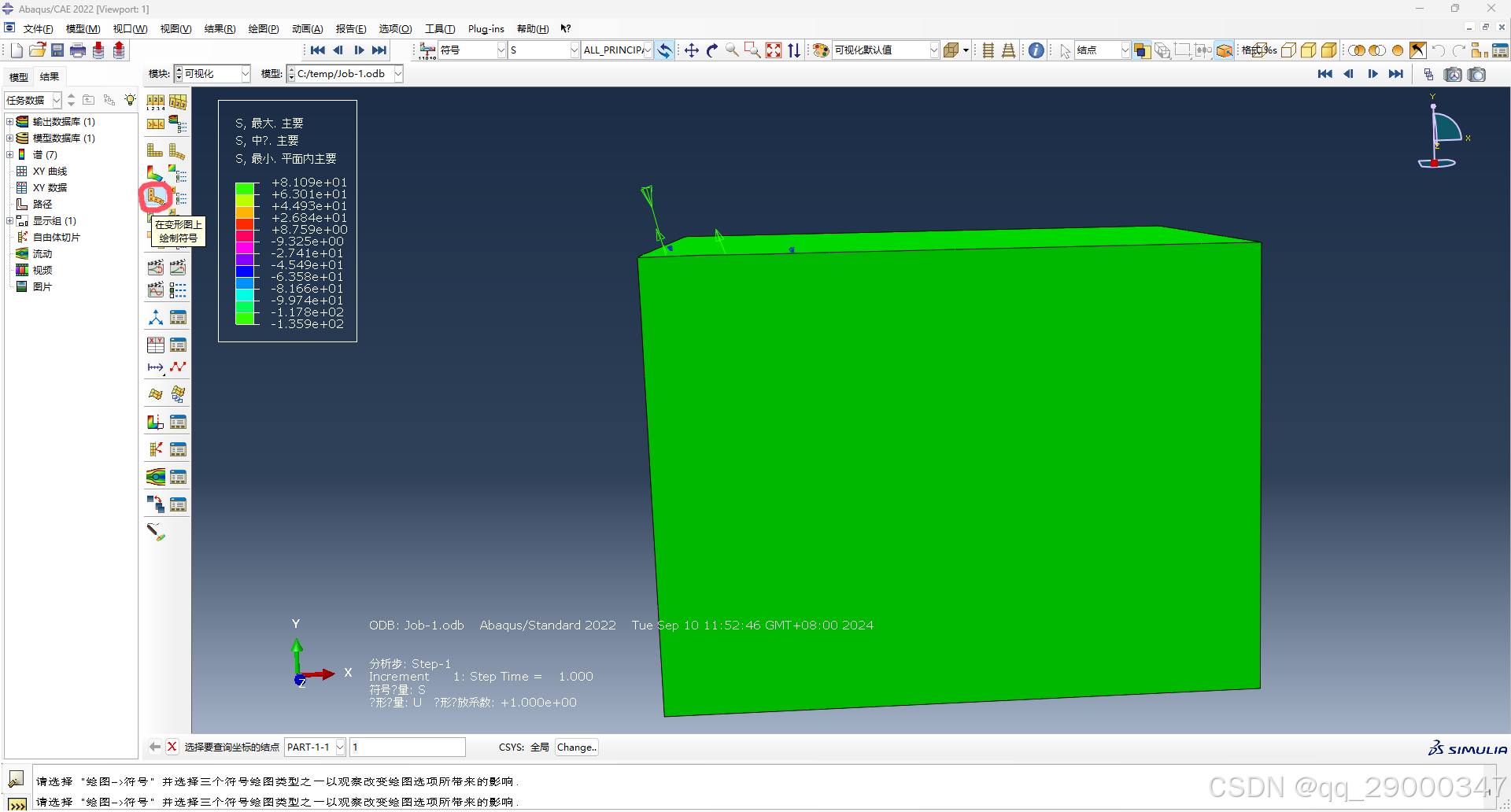

提交分析完成后，在可视化模块下点击“在变形图上绘制符号”，然后点击其右边的“符号选项”，根据单元数量和自身需求选择适当的符号密度、大小、间隔数等参数，显示一般选择结点。

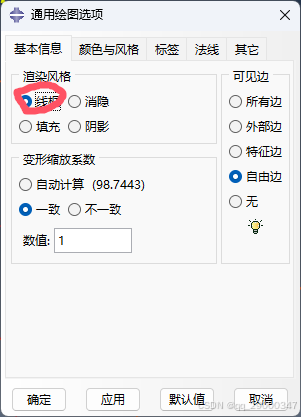

为方便显示应力方向场，可以在工具栏→选项→通用 中将渲染风格设置为线框。

2.2导出图片

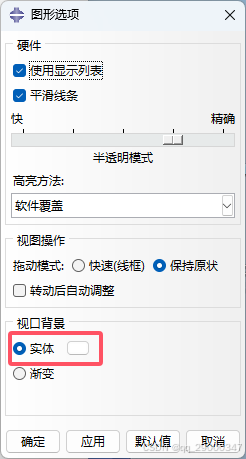

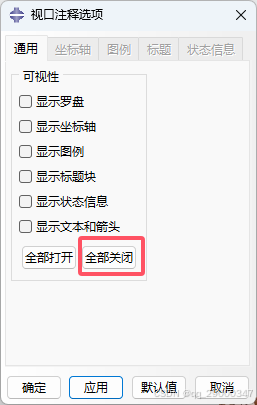

为了导出的图片比较美观，可以将背景白板化，并移除注释。点击工具栏→视图→图形选项，在弹窗中的视口背景下点击实体，并将其选择为白色。然后点击工具栏→视口→视口注释选项，点击弹窗中的全部关闭即可移除注释。

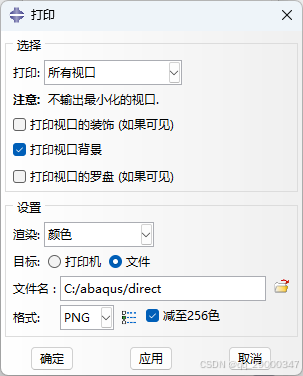

最后点击工具栏→文件→打印，将弹窗中的目标改为“文件”，勾选打印视口背景，确定好文件名及路径后点击“应用”即可导出图片。
