软考：数据流图案例2

阅读下列说明和图，回答问题1至问题4。

一、说明

某公司欲开发一款外卖订餐系统，集多家外卖平台和商户为一体，为用户提供在线浏览餐品、订餐和配送等服务。该系统的主要功能是:
1.入驻管理。用户注册:商户申请入驻，设置按时间段接单数量阅值等。系统存储商户/用户信息。
2.餐品管理。商户对餐品的基本信息和优惠信息进行发布、修改、删除。系统存储相关信息。
3.订餐。用户浏览商户餐单，选择餐品及数量后提交订餐请求。系统存储订餐订单。
4.订单处理。收到订餐请求后，向外卖平台请求配送。外卖平台接到请求后发布配送单，由平台骑手接单，外卖平台根据是否有骑手接单返回接单状态。若外卖平台接单成功，系统给支付系统发送支付请求，接收支付状态。支付成功，更新订单状态为已接单，向商户发送订餐请求并由商户打印订单，给用户发送订单状态:若支付失败，更新订单状态为下单失败，向外卖平台请求取消配送，向用户发送下单失败。若系统接到外卖平台返回接单失败或超时未返回接单状态，则更新订单状态为下单失败，向用户发送下单失败。
5.配送。商户备餐后，由骑手取餐配送给用户。送达后由用户扫描骑手出示的订单上的配送码后确认送达，订单状态更改为已送达，并发送给商户。

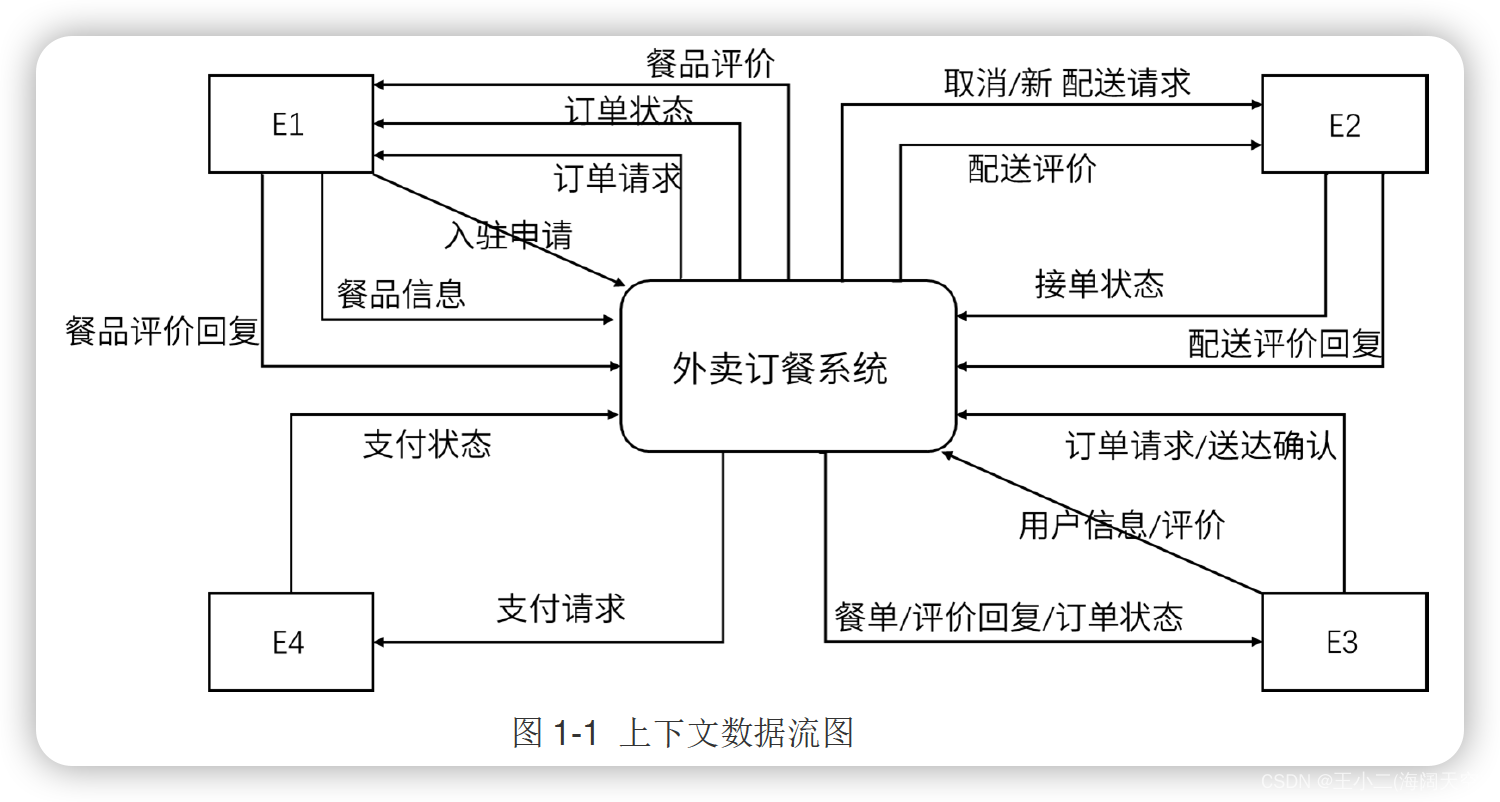

6.订单评价。用户可以对订单餐品、骑手配送服务进行评价，推送给对应的商户、所在外卖平台，商户和外卖平台对用户的评价进行回复。系统存储评价。现采用结构化方法对外卖订餐系统进行分析与设计，获得如图1-1所示的上下文数据流图和图1-2所示的0层数据流图。

二、问题

问题1：使用说明中的词语，给出图1-1的实体E1~E4的名称。
问题2：使用说明中的词语，给出图1-2中的数据存储D1-D4 的名称。
问题3：根据说明和图中术语，补充图1-2中缺失的数据流及其起点和终点。
问题4：根据说明，采用结构化语言对“订单处理”的加工逻辑进行描述。

三、答案

问题1：E1：商户、E2：外卖平台、E3：用户、E4：支付系统
问题2：D1：用户/商户信息、D2：订餐订单信息、D3：餐品信息、D4：评价信息
问题3：

问题4：收到订餐请求后，向外卖平台请求配送; 外卖平台接到请求后发布配送单，由平台骑手接单; 外卖平台根据是否有骑手接单返回接单状态;
IF(外卖平台接单成功) THEN{
    系统给支付系统发送支付请求，接收支付状态;

    IF(支付成功)THEN{
        更新订单状态为已接单;
        向商户发送订餐请求并由商户打印订单;
        给用户发送订单状态;
    } ELSE{
        更新订单状态为下单失败;
        向外卖平台请求取消配送;
        向用户发送下单失败;
    }ENDIF
ELSE IF(系统接到外卖平台返回接单失败或超时未返回接单状态)THEN{
    更新订单状态为下单失败;
    向用户发送下单失败;
    }ENDIF
    }ENDIF
}ENDIF

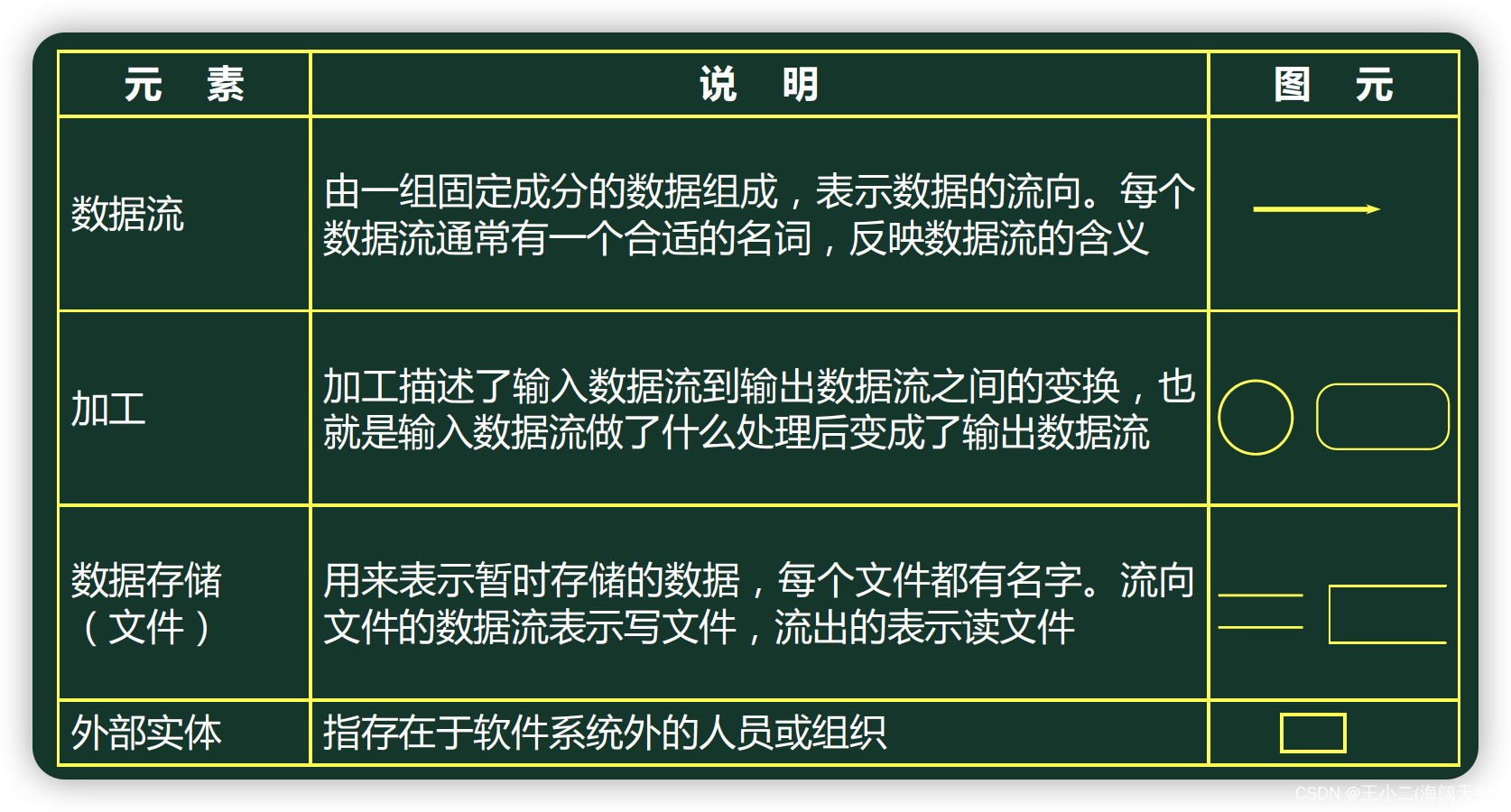

补充：数据流图基本概念
