GUI(Graphical User Interface)即图形用户接口，是指用图形方式显示计算机操作的用户界面。相比于早期的计算机使用的命令行，图形界面对于用户来讲更易于接受。
1. 命令行应用程序
命令行应用程序是一种基于顺序执行结构的可执行程序，如Linux操作系统上的ls、gcc、ifconfig命令。这种可执行程序在执行过程中并不需要与用户交互，程序执行到最后后用户运行结果，如产生一个可执行程序或者给出错误信息。程序的运行有固定的开始和固定的结束。
2. 图形界面应用程序
随着计算机技术的发展，计算机日趋平民化，计算机用户不再是专业的计算机工作者。为非计算机专业的用户操作计算机，就产生了图形界面应用程序。GUI程序是一种基于消息驱动模型的可执行程序，程序的执行依赖于和用户的交互，实时响应用户操作。GUI程序执行后不会主动退出。
GUI应用程序都是基于窗口的，其程序流程伪代码如下：
void mian(int argc, char** argv)
{
//1. 定义主窗口
//2. 创建主窗口
//3. 创建主窗口内的元素
//4. 显示主窗口
//5. 进入消息接收/处理循环
}这段伪代码揭示了GUI应用程序的原理。不论是基于跨平台的Qt GUI应用程序，还是基于Windows的MFC等其他GUI应用程序，原理都是如此。

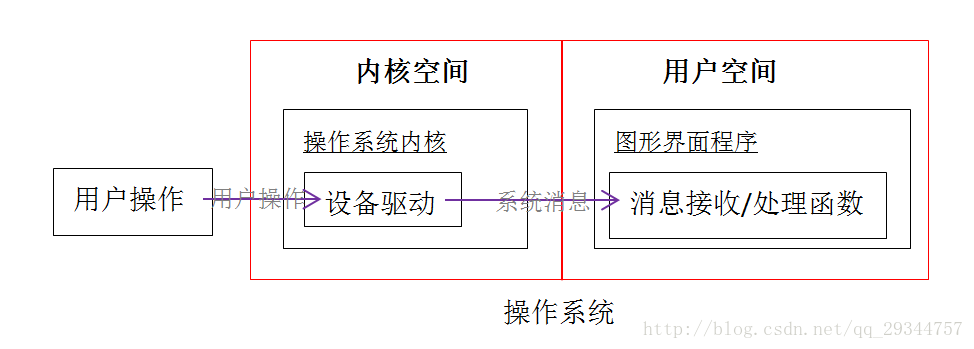

GUI程序执行后不会主动退出，都停留在接收消息，根据消息执行相应操作的循环。消息处理模型如下：
以触摸屏为例，当用户点击触摸屏，首先感知到屏幕上被触摸的XY坐标是操作系统内核空间的触摸屏设备驱动程序，然后设备驱动程序会将用户操作封装成消息传递给GUI程序运行时创建的消息队列，GUI程序在运行过程中需要实时处理队列中的消息，当队列没有消息时，程序将处于停滞状态。
3. windows平台上GUI程序示例
在Windows上实现GUI有很多方法，每一种方法都有着自己的一套开发理念和工具，常见的有：
a. Windows API：直接调用Windows底层绘图函数。涉及到底层的基本用c语言写的，这些API也是如此。
b. MFC：使用Windows API封装成控件类
c. Windows Form：基于.net的GUI开发，完全组件化但是需要.Net运行库支持
…
其中基于Windows API开发的GUI程序，即是函数调用 + Windows消息处理的方法，这是所有GUI程序的原理。
Windows API写GUI最基本的函数有：
a. 向系统注册GUI窗口RegisterClass(定义GUI窗口样式)
原型：
#define RegisterClass RegisterClassW
ATOM WINAPI RegisterClassW(__in CONST WNDCLASSW *lpWndClass);b. 创建窗口或窗口元素CreateWindow()
#define CreateWindow CreateWindowW
#define CreateWindowW(lpClassName, lpWindowName, dwStyle, x, y,\
nWidth, nHeight, hWndParent, hMenu, hInstance, lpParam) CreateWindowExW(0L,\
lpClassName, lpWindowName, dwStyle, x, y,\
nWidth, nHeight, hWndParent, hMenu, hInstance, lpParam)用户调用CreateWindow()函数，实则调用
CreateWindowW(
__in_opt LPCWSTR lpClassName, //创建窗口
__in_opt LPCWSTR lpWindowName, //窗口的标题
__in DWORD dwStyle, //窗口的显示风格
__in int X, //窗口左上角x坐标
__in int Y, //窗口左上角y坐标
__in int nWidth, //窗口的宽度
__in int nHeight, //窗口的高度
__in_opt HWND hWndParent, //父窗口的句柄
__in_opt HMENU hMenu, //窗口菜单栏/子窗口的标识符
__in_opt HINSTANCE hInstance, //应用程序实例的句柄
__in_opt LPVOID lpParam //窗口的创建数据
);CreateWindowW调用的是CreateWindowExW()函数，CreateWindowExW()将CreateWindowW()的首参数置为0：
HWND WINAPI CreateWindowExW(
__in DWORD dwExStyle,
__in_opt LPCWSTR lpClassName,
__in_opt LPCWSTR lpWindowName,
__in DWORD dwStyle,
__in int X,
__in int Y,
__in int nWidth,
__in int nHeight,
__in_opt HWND hWndParent,
__in_opt HMENU hMenu,
__in_opt HINSTANCE hInstance,
__in_opt LPVOID lpParam);c. 显示创建好的窗口ShowWindow()
BOOL WINAPI ShowWindow(__in HWND hWnd, __in int nCmdShow); hWnd指窗口句柄，nCmdShow指定窗口如何显示
d. 刷新屏幕上的窗口UpdateWindow()
WINUSERAPI BOOL WINAPI UpdateWindow(__in HWND hWnd);
e. 获取程序中消息队列中的消息GetMessage()
#define GetMessage GetMessageW
BOOL WINAPI GetMessageW(__out LPMSG lpMsg, __in_opt HWND hWnd, __in UINT wMsgFilterMin, __in UINT wMsgFilterMax);f. 翻译系统消息TranslateMessage()
WINUSERAPI BOOL WINAPI TranslateMessage(__in CONST MSG *lpMsg);内核空间发到用户空间的消息需要调用此函数翻译后才能传给GUI程序对应的消息处理函数
g. 将消息发给窗口处理函数DispatchMessage()
#define DispatchMessage DispatchMessageW
WINUSERAPI LRESULT WINAPI DispatchMessageW(__in CONST MSG *lpMsg);新建visual studio 2010的Win32工程：
#define STYLE_NAME L"WIN"
#define BUTTON_ID 7777
//窗口消息处理函数
LRESULT CALLBACK WndProc(HWND hWnd, UINT message, WPARAM wParam, LPARAM lParam)
{
/* 调用系统提供的默认消息处理函数 */
return DefWindowProc(hWnd, message, wParam, lParam);
}
/* 相当于c/c++的main函数 */
BOOL WINAPI WinMain(HINSTANCE hInstance, HINSTANCE hPrevInstance, LPSTR lpCmdLine, int nCmdShow)
{
MSG msg = {}; //定义一个消息队列
HWND main_hwnd = NULL; //窗口句柄
HWND hwnd = NULL; //窗口内的元素句柄
WNDCLASS WndClass = {0};//定义描述窗口样式
//为窗口样式赋值
WndClass.style = 0;
WndClass.cbClsExtra = 0;
WndClass.cbClsExtra = 0;
WndClass.hbrBackground = (HBRUSH)(COLOR_WINDOW); // 定义窗口背景色
WndClass.hCursor = LoadCursor(NULL, IDC_ARROW); // 定义鼠标样式
WndClass.hIcon = LoadIcon(NULL, IDI_APPLICATION); // 定义窗口左上角图标
WndClass.hInstance = hInstance; // 定义窗口式样属于当前应用程序
WndClass.lpfnWndProc = WndProc; // 窗口消息处理函数
WndClass.lpszClassName = STYLE_NAME; // 窗口样式名
WndClass.lpszMenuName = NULL;
//1. 将定义好的窗口式样注册到系统
RegisterClass(&WndClass);
//2. 创建窗口，返回窗口的句柄
main_hwnd = CreateWindow(STYLE_NAME, // 通过定义好的窗口式样创建主窗口
STYLE_NAME, // 主窗口标题
WS_OVERLAPPEDWINDOW, // 创建后主窗口的显示风格
CW_USEDEFAULT, // 主窗口左上角 x 坐标
CW_USEDEFAULT, // 主窗口左上角 y 坐标
CW_USEDEFAULT, // 主窗口宽度
CW_USEDEFAULT, // 主窗口高度
NULL, // 父窗口
NULL, // 窗口菜单栏
hInstance, // 主窗口属于当前应用程序
NULL); // 窗口参数
//获取该窗口的信息
hInstance = (HINSTANCE)GetWindowLong(hwnd, GWL_HINSTANCE);
//3. 创建窗口内元素，即按钮
hwnd = CreateWindow(L"button", // 通过系统预定义式样创建窗口元素
L"My Button", // 窗口元素标题
WS_CHILD | WS_VISIBLE | BS_PUSHBUTTON, // 窗口元素的显示风格
50, // 窗口元素在窗口中的左上角 x 坐标
50, // 窗口元素在窗口中的左上角 y 坐标
200, // 窗口元素的宽度
60, // 窗口元素的高度
main_hwnd, // 窗口元素所在的父窗口
(HMENU)BUTTON_ID, // 窗口元素 ID 值
hInstance, // 窗口元素属于当前应用程序
NULL); // 窗口元素参数
ShowWindow(main_hwnd,nCmdShow); // 显示窗口
UpdateWindow(main_hwnd); // 刷新窗口
//4. 循环接收系统消息
while (GetMessage(&msg, NULL, NULL, NULL) )
{
//翻译消息
TranslateMessage(&msg);
//将消息发给对应GUI的消息处理函数
DispatchMessage(&msg);
}
return TRUE;
}

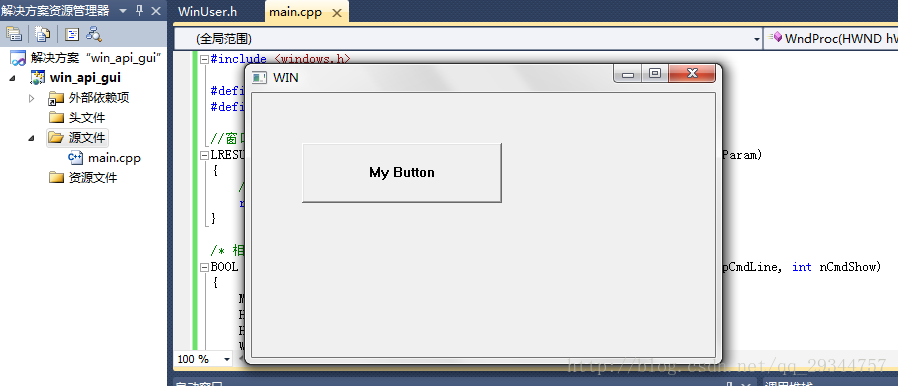

编译运行：
程序运行窗口如图。对该窗口可以利用鼠标操作进行最大/小化，拖动等。用户利用鼠标操作该窗口时，操作系统的内核会收到用户的输入信息并转换为消息发给当前的GUI程序，GUI程序的WndProc()函数收到消息后，执行相应处理。在WndProc()中，调用DefWindowProc()执行默认处理，这就是为什么程序对鼠标的最大/小化操作、拖动等能响应，而在代码中我们并没有位这些操作设置响应函数的原因。
但是注意，点击关闭按钮后，窗口虽然被关闭了但是GUI程序并没有退出，显然这是因为DefWindowProc()对窗口关闭按钮并没有默认操作。在实际软件中有点击窗口关闭按钮并不一定是退出GUI程序，如windows的金山词霸，点击关闭按钮只是将其放到后台执行。另外，当鼠标点击“my button”按钮时并无反应，这也是因为消息处理函数并没有对应按钮消息的执行操作，修改如下：
HWND main_hwnd = NULL; //窗口句柄
//窗口消息处理函数
LRESULT CALLBACK WndProc(HWND hWnd, UINT message, WPARAM wParam, LPARAM lParam)
{
//处理窗口关闭按钮
if (message == WM_DESTROY)
PostQuitMessage(0);
//处理窗口内按钮点击操作
if (message == WM_COMMAND) //按钮按下操作属于WM_COMMAND
{
if (HIWORD(WM_COMMAND) == BN_CLICKED) //HIWORD(WM_COMMAND)表示从WM_COMMAND中拿到按钮是点击
//拖动还是长按，BN_CLICKED表示点击
{
//弹出对话框
MessageBox(main_hwnd, L"Hello Button!", L"Message", 0);
}
}
/* 其他操作调用系统提供的默认消息处理函数 */
return DefWindowProc(hWnd, message, wParam, lParam);
}这样就能使得GUI程序能处理关闭按钮消息和按钮点击消息了。
综上，GUI程序的开发，分为两部分：
(1) 在代码中用程序创建窗口及窗口内元素
(2) 在消息处理函数中根据内核空间发来的消息做出对应的响应
