Winsock网络编程—ping命令的简单实现

前言

先声明 博主实现的是Windows平台的ping命令的简单实现，没有做域名解析，只能直接ping ip。我们要实现ping 肯定得先知道ping的实现原理，ping 发送的 ICMP报文。实际上的落脚点 就是对 ICMP协议和IP协议 结构的学习 以及 如何使用Winsock API 来实现ICMP报文的组包和解包。需要使用wireshark 抓包软件 配合学习，这样可以验证你分析的对不对。

网络协议基础知识

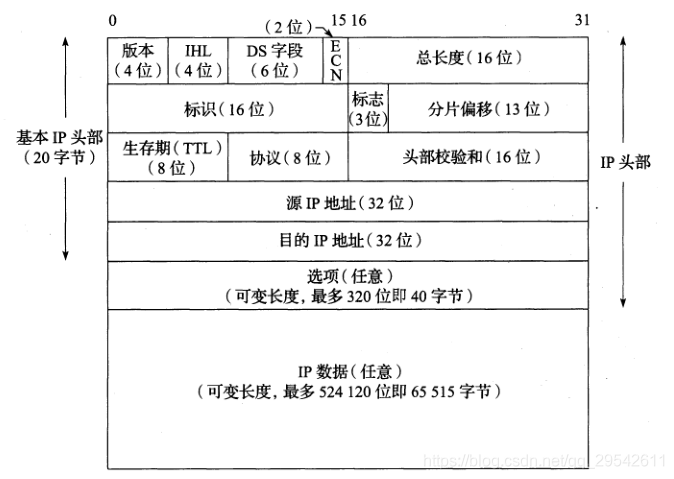

ip协议结构图：

1. ping 中有显示 TTL 值，这个就是从ip头部中取得。
2. ip头部的长度是从 IHL 中的值。

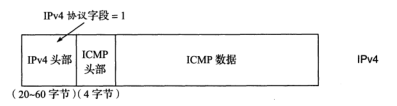

icmp协议结构图：

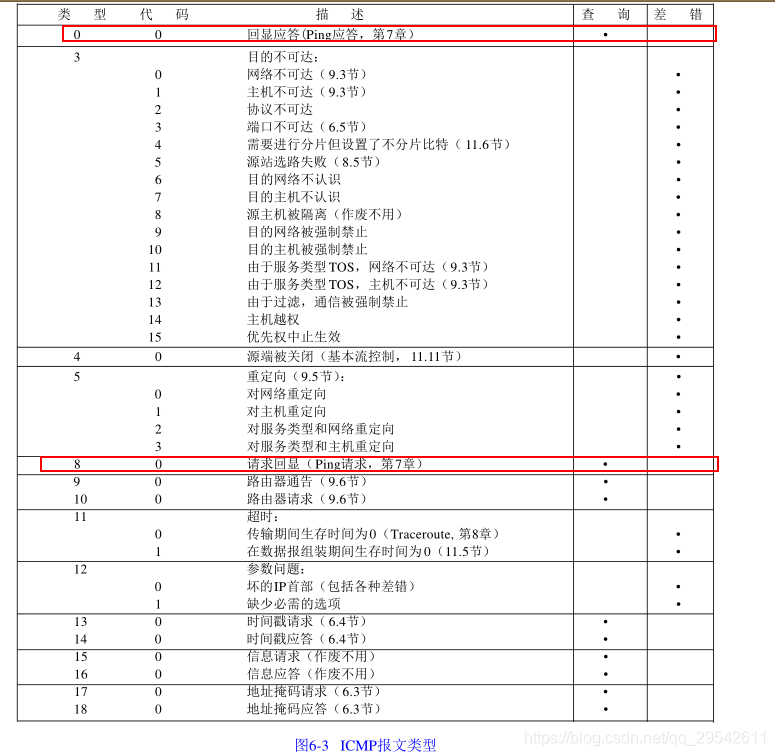

类型和代码字段 所有情况如下，我们主要用的是 请求回显 和 回显应答

字节序问题

只有当 数据类型长度超过1个字节是 才会出现字节序问题。

网络传输的字节序和本地存储的字节序 有可能是一样 也有可能不一样。

网络字节序 是大端对齐模式（低地址 放高字节，高地址 放低字节）。

本地字节序 就要分CPU架构了，一般小型计算机 都是小端对齐模式（低地址 放低字节，高地址 放高字节）。

Winsock api 函数

完成 icmp报文的发送和接受 使用的api 函数有：

1. setsockopt

https://docs.microsoft.com/en-us/windows/desktop/api/winsock2/nf-winsock2-setsockopt

int WSAAPI setsockopt(
SOCKET s,
int level, // 选项级别
int optname, // 选项名
const char *optval, // 选项值
int optlen // 选项的长度
);

2. sendto

https://docs.microsoft.com/en-us/windows/desktop/api/winsock2/nf-winsock2-sendto

int WSAAPI sendto(
SOCKET s,
const char *buf,
int len,
int flags, // 调用模式flag
const sockaddr *to,
int tolen
);

3. recvfrom

https://docs.microsoft.com/en-us/windows/desktop/api/winsock/nf-winsock-recvfrom

int recvfrom(
SOCKET s,
char *buf,
int len,
int flags,
sockaddr *from, // 写出参数，为源地址
int *fromlen
);

4. u_short ntohs(u_short hostshort); 网络字节序 转本地字节序

实现效果

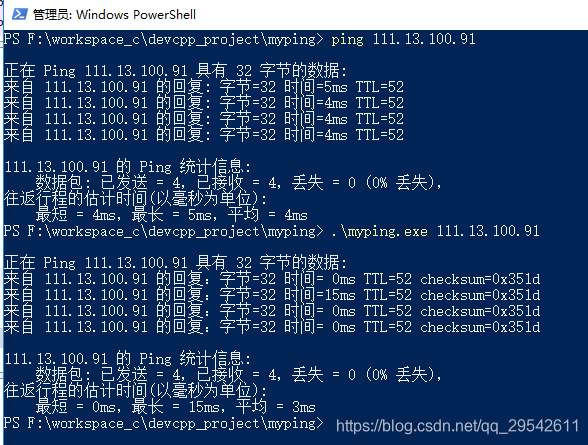

先看下效果 再说

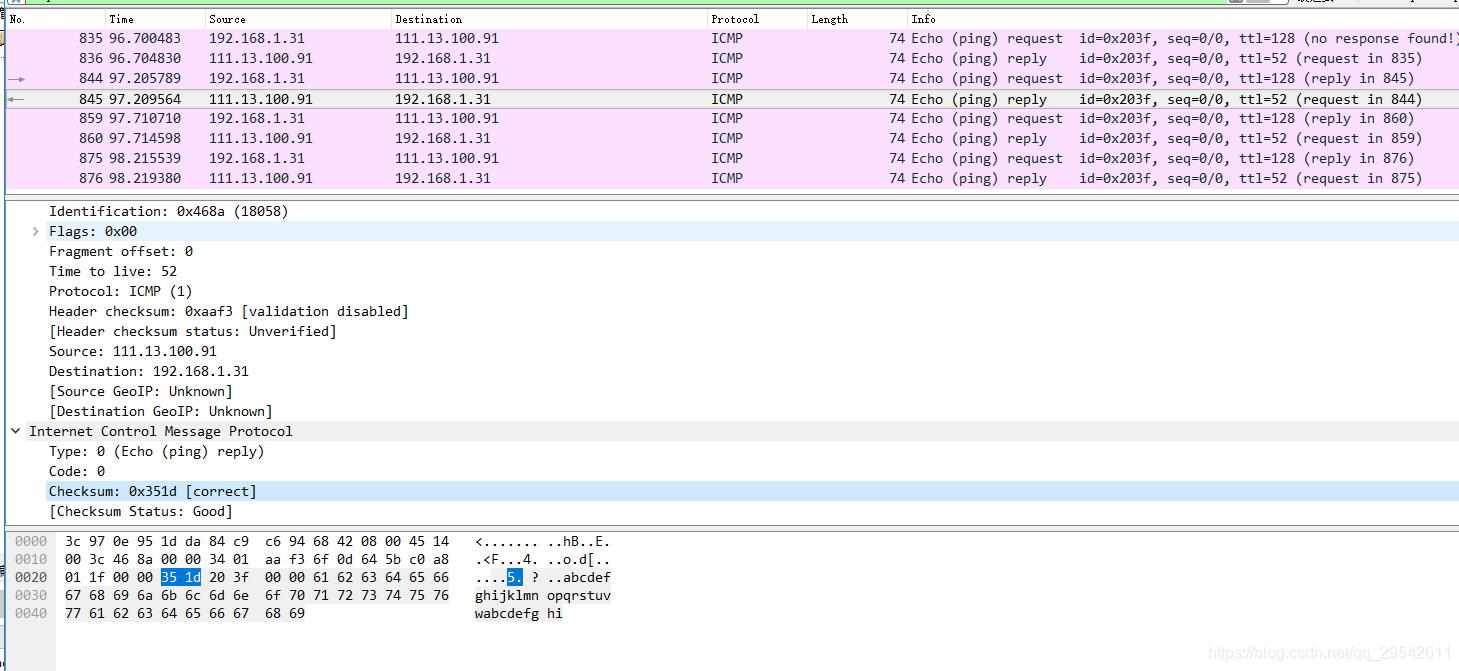

和 wireshark 抓包数据对比

实现代码

一次ICMP 报文请求的核心代码

int ping(char *szDestIp)
{
	//printf("destIp = %s\n",szDestIp);
    int bRet = 1;

    WSADATA wsaData;
    int nTimeOut = 1000;//1s
    char szBuff[ICMP_HEADER_SIZE + 32] = { 0 };
    icmp_header *pIcmp = (icmp_header *)szBuff;
    char icmp_data[32] = { 0 };

    WSAStartup(MAKEWORD(2, 2), &wsaData);
    // 创建原始套接字
    SOCKET s = socket(PF_INET, SOCK_RAW, IPPROTO_ICMP);

    // 设置接收超时
    setsockopt(s, SOL_SOCKET, SO_RCVTIMEO, (char const*)&nTimeOut, sizeof(nTimeOut));

    // 设置目的地址
    sockaddr_in dest_addr;
    dest_addr.sin_family = AF_INET;
    dest_addr.sin_addr.S_un.S_addr = inet_addr(szDestIp);
    dest_addr.sin_port = htons(0);

    // 构造ICMP封包
    pIcmp->icmp_type = ICMP_ECHO_REQUEST;
    pIcmp->icmp_code = 0;
    pIcmp->icmp_id = (USHORT)::GetCurrentProcessId();
    pIcmp->icmp_sequence = 0;
    pIcmp->icmp_checksum = 0;

    // 填充数据，可以任意
    memcpy((szBuff + ICMP_HEADER_SIZE), "abcdefghijklmnopqrstuvwabcdefghi", 32);

    // 计算校验和
    pIcmp->icmp_checksum = chsum((struct icmp_header *)szBuff, sizeof(szBuff));

    sockaddr_in from_addr;
    char szRecvBuff[1024];
    int nLen = sizeof(from_addr);
    int ret,flag = 0;

	DWORD  start = GetTickCount();
    ret = sendto(s, szBuff, sizeof(szBuff), 0, (SOCKADDR *)&dest_addr, sizeof(SOCKADDR));
    //printf("ret = %d ,errorCode:%d\n",ret ,WSAGetLastError() );

	int i = 0;
	//这里一定要用while循环，因为recvfrom 会接受到很多报文，包括 发送出去的报文也会被收到！ 不信你可以用 wireshark 抓包查看，这个问题纠结来了一晚上 才猜想出来！
    while(1){
    	if(i++ > 5){// icmp报文 如果到不了目标主机，是不会返回报文，多尝试几次接受数据，如果都没收到 即请求失败
    		flag = 1;
    		break;
		}
    	memset(szRecvBuff,0,1024);
    	//printf("errorCode1:%d\n",WSAGetLastError() );
    	int ret = recvfrom(s, szRecvBuff, MAXBYTE, 0, (SOCKADDR *)&from_addr, &nLen);
    	//printf("errorCode2:%d\n",WSAGetLastError() );
    	//printf("ret=%d,%s\n",ret,inet_ntoa(from_addr.sin_addr)) ;
    	//接受到 目标ip的 报文
    	if( strcmp(inet_ntoa(from_addr.sin_addr),szDestIp) == 0)  {
    		respNum++;
    		break;
		}
	}



	DWORD  end = GetTickCount();
	DWORD time = end -start;

	if(flag){
		printf("请求超时。\n");
		return bRet;
	}
	sumTime += time;
	if( minTime > time){
		minTime = time;
	}
	if( maxTime < time){
		maxTime = time;
	}



	// Windows的原始套接字 开发，系统没有去掉IP协议头，需要程序自己处理。
	// ip头部的第一个字节（只有1个字节不涉及大小端问题），前4位 表示 ip协议版本号，后4位 表示IP 头部长度(单位为4字节)
	char ipInfo = szRecvBuff[0];
	// ipv4头部的第9个字节为TTL的值
	char ttl = szRecvBuff[8];
	//printf("ipInfo = %x\n",ipInfo);


	int ipVer = ipInfo >> 4;
	int ipHeadLen = ((char)( ipInfo << 4) >> 4) * 4;
	if( ipVer  == 4) {
		//ipv4
		//printf("ipv4 len = %d\n",ipHeadLen);
		// 跨过ip协议头，得到ICMP协议头的位置，不过是网络字节序。
		// 网络字节序 是大端模式 低地址 高位字节 高地址 低位字节。-> 转换为 本地字节序 小端模式 高地址高字节 低地址低字节
		icmp_header* icmp_rep = (icmp_header*)(szRecvBuff + ipHeadLen);
		//由于校验和是 2个字节 涉及大小端问题，需要转换字节序
		unsigned short checksum_host = ntohs(icmp_rep->icmp_checksum);// 转主机字节序 和wireshark 抓取的报文做比较

		//printf("type = %d ，checksum_host = %x\n",icmp_rep,checksum_host);

		if(icmp_rep->icmp_type == 0){ //回显应答报文
			//来自 61.135.169.121 的回复: 字节=32 时间=1ms TTL=57
			printf("来自 %s 的回复：字节=32 时间=%2dms TTL=%d checksum=0x%x \n", szDestIp, time, ttl, checksum_host);
		} else{
			bRet = 0;
			printf("请求超时。type = %d\n",icmp_rep->icmp_type);
		}
	}else{
		// ipv6 icmpv6 和 icmpv4 不一样，要做对应的处理
		//printf("ipv6 len = %d\n",ipLen);
	}

    return bRet;
}

代码下载

就一个C文件 可以用IDE打开运行，需要链接 ws2_32.lib 库。博主用的devc++，完整工程代码下载，或者Github最新代码。
