本文是电路设计系列的一部分，探讨逆变输出的电压和电流补偿仿真。通过忽略二极管导通电阻，应用叠加定理进行计算分析。电流反馈权重6.3%，电压反馈权重93.8%。仿真结果显示理论计算与实际结果一致。
前言：这是一个系列，是关于电路设计，分析，仿真的文章。而且会不定期更新。
- 原理图
- 计算分析
怱略二极管导通电阻rD,利用叠加定理计算如下，其中V1代替电流采样信号，V2代替电压采样信号。

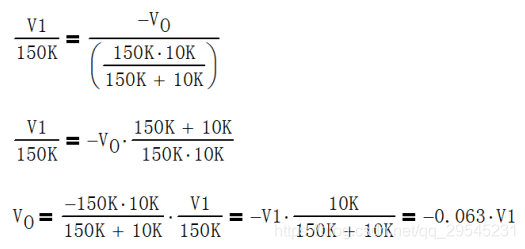

当V1（电流反馈作用）单独作用时，因为虚短，所以R3两端接地，可以忽略。

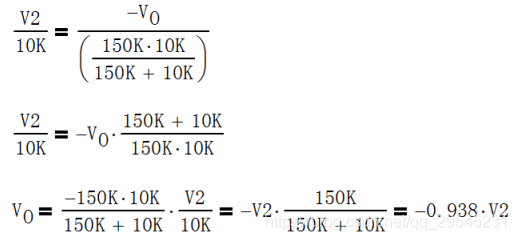

当V2（电压反馈作用）单独作用时，因为虚短，所以R4两端接地，可以忽略。
综上所述，可得知，电流反馈信号所占的权重为6.3%，电压反馈信号所占的权重为93.8%

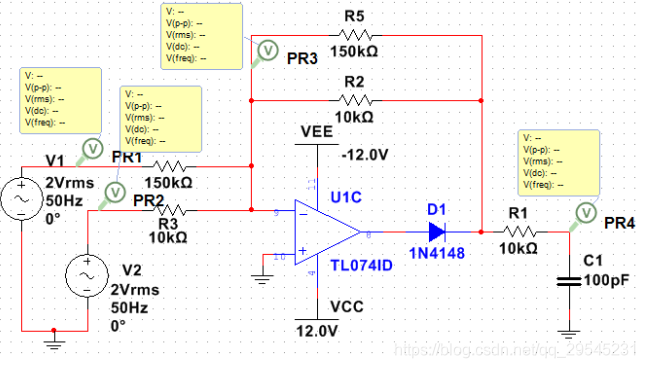

- 仿真分析
