高频变压器漆包线规格的确定

导线电流密度的选择及导线横截面积的计算

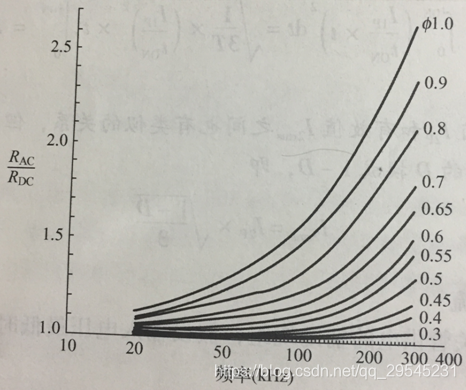

高频变压器，因为趋肤效应导线电阻增大，因此需要减小电流密度。频率与电阻的关系如下：

  铜导线有一定的电流通过时会发热，导线越细，电流越大发热越严重，特别像开关变压器多股线叠绕，发热更是工程师关注的事情，这里引入电流密度的概念。电流密度是指单位横截面积通过的电流，国际单位是“安培/平方米”，用方程表达为Jd = Irms/S。Jd由变压器的允许温度、磁心温度特性及所使用的绝缘材料的最高使用温度决定。根据工程设计经验，一般来说，变压器较小时选用较大的电流密度，而较大时选用较小的电流密度。

  自然风冷与强迫风冷有很大不同：自然风冷时电流密度Jd选为2~4（A/mm2）,强迫风冷时选为3~5（A/mm2）较适宜。
