高德地图API实现区域立体效果

初衷
区域掩膜
垂面Wall
区域掩膜与垂面Wall相结合，构建区域立体效果
最后

初衷

在利用高德地图API做项目的过程中遇到需只显示一个区域的地图，并且具有立体效果，经过百度，谷歌等等搜索加实践了一番之后，虽然能实现，但是有一个弊端，就是只能在2D模式下进行显示，3D模式下就不能产生掩膜的效果，遂去高德地图API官网寻觅了一波，故产生了这篇博客。

区域掩膜

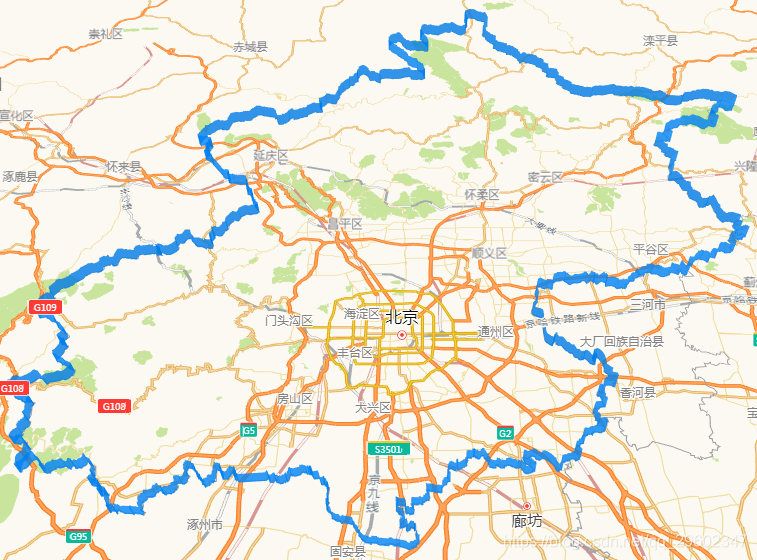

高德地图 JS API中提供了区域掩膜的示例，通过mask属性为地图对象设定区域掩膜，只显示区域内的图层和覆盖物，可实现在地图中只展示某个区域的地图的效果。官网示例效果如下图所示：
在这里插入图片描述

垂面Wall

在高德地图API中，有个立体Mesh中有一个垂面Wall的示例，利用AMap.Object3D.Wall可以用经纬度来创建一组垂直于地面的墙面，官网示例效果如下图所示：
在这里插入图片描述

区域掩膜与垂面Wall相结合，构建区域立体效果

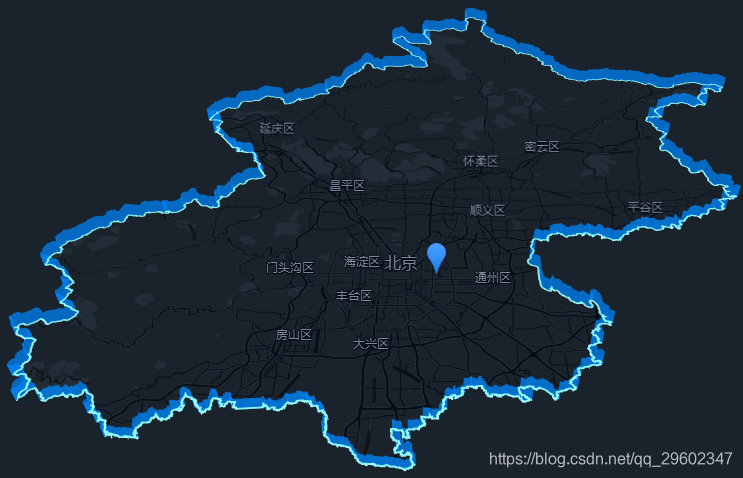

通过融合上述的区域掩膜和垂面Wall两个示例，并调节地图样式，最终得到区域立体展示效果图如下：

在这里插入图片描述

上述效果的代码如下：

<!-- created by qiaozi 20201112 -->

<!DOCTYPE HTML>
<html>
<head>
<meta name="viewport" content="width=device-width initial-scale=1.0 maximum-scale=1.0 user-scalable=0">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8">
<title>区域掩模</title>
<style>
body,html,#container{ margin:0;width: 100%;height: 100%}
</style>
</head>
<body>
<div id="container"></div>
<script language="javascript" src="https://webapi.amap.com/maps?v=1.4.15&key=您申请的key值&plugin=Map3D,AMap.DistrictSearch"></script>
<script language="javascript">

    var opts = {
        subdistrict: 0,
        extensions: 'all',
        level: 'city'
    };
    //利用行政区查询获取边界构建mask路径
    //也可以直接通过经纬度构建mask路径
    var district = new AMap.DistrictSearch(opts);
    district.search('北京市', function(status, result) {
        var bounds = result.districtList[0].boundaries;
        var mask = []
        for(var i =0;i<bounds.length;i+=1){
            mask.push([bounds[i]])
        }
        var map = new AMap.Map('container', {
            mask:mask,
            center:[116.472804,39.995725],
            disableSocket:true,
            viewMode:'3D',
            showLabel:true,
            labelzIndex:130,
            pitch:40,
            zoom:9,
            mapStyle: 'amap://styles/grey',
        });
        var maskerIn = new AMap.Marker({
            position:[116.501415,39.926055],
            map:map
        })
        var maskerOut = new AMap.Marker({//区域外的不会显示
            position:[117.001415,39.926055],
            map:map
        })
        //添加高度面
        var object3Dlayer = new AMap.Object3DLayer({zIndex:1});
        map.add(object3Dlayer)
        var height = 30000;
        var color = '#0088ffcc';//rgba
        var wall = new AMap.Object3D.Wall({
            path:bounds,
            height:height,
            color:color
        });
        wall.transparent = true
        wall.backOrFront = 'both';
        object3Dlayer.add(wall)
        //添加描边
        for(var i =0;i<bounds.length;i+=1){
            new AMap.Polyline({
                path:bounds[i],
                strokeColor:'#99ffff',
                strokeWeight:4,
                map:map
            })
        }
    });
    </script>
</body>
</html>
