嵌入式~PCB相关2

说一下PCB的构成，以及在PCB的领域里面常用的一些术语，简要的组装方法，以及简介PCB的设计过程。

1 PCB的诞生

    在PCB出现之前，电路是通过点到点的接线组成的，这种方法的可靠性很低，因为随着电路的老化，线路的破裂会导致线路节点的断路或者短路。

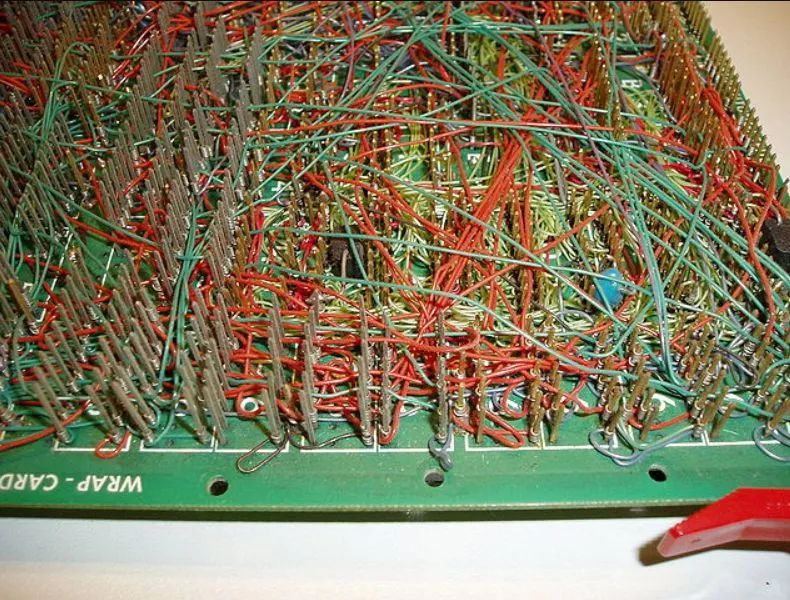

    绕线技术是电路技术的一个重大进步，这种方法通过将小口径线材绕在连接点的柱子上，提升了线路的耐久性以及可更换性。

    当电子行业从真空管、继电器发展到硅半导体以及集成电路的时候，电子元器件的尺寸和价格也在下降。

    电子产品越来越频繁的出现在了消费领域，促使厂商去寻找更小以及性价比更高的方案，于是，PCB诞生了。

2 PCB的组成

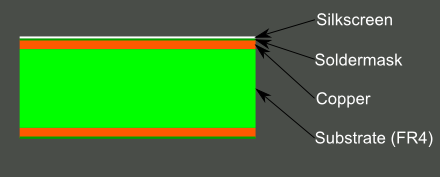

    PCB看上去像多层蛋糕或者千层面--制作中将不同的材料的层，通过热量和粘合剂压制到一起。

3 PCB的基材

    PCB的基材一般都是玻璃纤维，大多数情况下，PCB的玻璃纤维基材一般就指FR4这种材料，FR4这种固体材料给予了PCB硬度和厚度。

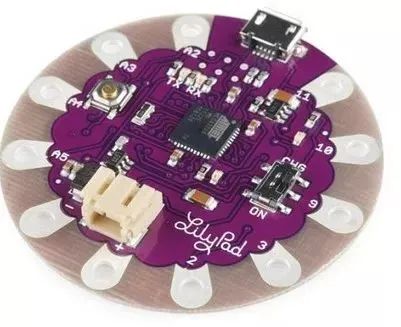

    除了FR4这种基材外，还有柔性高温塑料(聚酰亚胺或类似)上生产的柔性电路板等等。

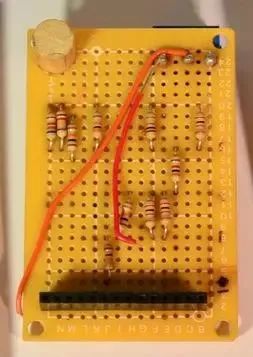

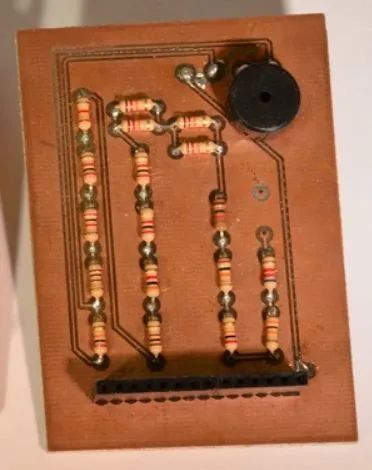

    廉价的PCB和洞洞板(见上图)是由环氧树脂或酚这样的材料制成，缺乏 FR4那种耐用性，但是却便宜很多，当在这种板子上焊接东西时，将会闻到很大的异味。

    这种类型的基材，常常被用在很低端的消费品里面，酚类物质具有较低的热分解温度，焊接时间过长会导致其分解碳化，并且散发出难闻的味道。

4 铜箔
