一、电感基础知识

基础内容：

1. 电感的含义相关的基础知识；

2. 电感的分类相关的基础知识；

3. 电感的典型电路及使用方法；

1.电感的含义相关的基础知识

电感的全称实为电感器，是一种将电能转化为磁能并能存储的器件。电感在特性上与电容存在一定的类似之处，但是电感相关的内容和使用却更为复杂，因为电感涉及到电磁学相关的内容。而且可以衍生出比较多的应用，如变压器、线圈(继电器、接触器)等。电感的具体表现形式是一个线圈或者是在铁芯上缠绕的线圈，平时所常用的电感的实物图如图1所示。

见电感实物图

电感的单位是亨利，简称亨，用H来表示，通法拉F一样，亨利H是一个非常大的单位，平时比较常用的单位有毫亨mH和微亨μH，他们之间的换算关系如下所示：

1H=10^3mH=10^6μH

从前文的叙述可知，电容具有隔直流通交流、通高频阻低频的作用，而电感正好相反，具有通直流阻交流、通低频阻高频的作用。这个在第三部分会给大家解释。

电感在使用过程中比较重要的几个参数有：

1)电感量：表示电感量的大小，也叫自感系数，如68μH；

2)电感误差：实际电感量与标称电感量之间的误差，如10%；

3)额定电流：正常工作条件下，电感所能承受的最大电流；

2.电感的分类相关的基础知识

使用过电感的朋友应该会认识到，电感的种类太多了，从外形到封装，从工艺到作用，各式各样的都有，

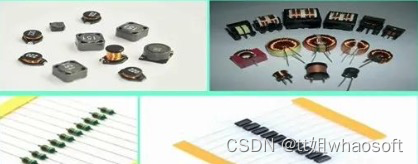

1-常见电感实物图

2-各种样式的电感

从工艺上分类，可以分为绕线电感、层叠电感、薄膜电感、一体成型电感等，这些大家了解一下就可以，重点和大家分享一下差模电感和共模电感相关的内容。

差模电感

差模电感就是我们所说的普通意义上的电感，具有两个引脚，起到滤波、振荡、相位延迟、选频等功能。差模电感是共模电感的实物图如下图所示。

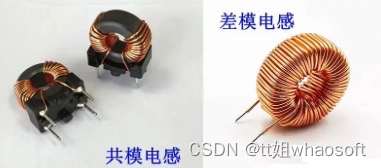

共模电感实物图

共模电感

共模电感又叫共模扼流圈，通常具有四个引脚，两个线圈缠绕在用一个铁芯上，具有抑制噪声、滤除干扰、EMI滤波等作用࿰
