嵌入式之串口通信

这几天工业的活又来了 所以又提到这个~~ 前几天也问了但没人回 就是plc 取数问题 欢迎大伙来讨论各种plc对接问题

其实串口相关发过很多了

# 什么是串口通信

    串口通信，就是传数据只有一根线传输，一次只能传一个位，要传一个字节就需要传8次。串口通信就是把数据串在一根线上传输，所以就叫串口吧。

    在对速率要求不高的情况，使用一根线发送数据是带来大大的方便和实用价值的。

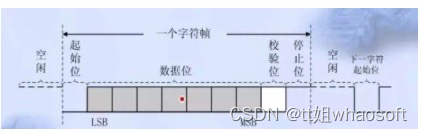

    为了能正常发送和接收正确的数据，那异步串口通信就需要如下图的格式。

    在串口的通信参数上，就有了波特率、起始位、数据位、校验位、停止位这几个参数。

    串口通信主要为分232，485，422三种通信方式，这三种有什么区别呢？

232

 232通信主要是由RX、TX、GND三根线组成。

    RX接TX，TX接RX，GND接GND。这里发送和接收分别是由不同的线处理的，也就是能同时发送数据和接收数据，这就是所谓的全双工通信。

    在这里扩展一下，串口通信还有一个功能叫做全功能串口通信，也叫标准串口。因为在两个设备间进行数据传输，有些设备处理速度比较快，有些数据比较慢。为了保证数据能正常传输，在RX、TX的基础上，还增加了几个控制引脚，最后成了9个引脚，也就是常见的DB9这个东西，如下图所示。

 但是，如今很多控制器、人机界面、PLC等使用串口通信中一般不使用标准串口，而是直接使用RX、TX、GND三根线来通信的。

485

    485的出现，是为了解决232通信距离受限的问题。

    485通信只需要+、-两根线，或者也叫A、B两根线。A，B两根线的差分电平信号就是作为数据信号传输。由于发送与接收都是用这两根线，也就是说每次只能用作发送或者只能用作接收。所以，485是半双工通信。



 485就是这样牺牲了232全双工的效率来达到自己传输距离远的代价。

422

    422的出现，是为了既实现232的全双工通信方式，又能像485这样提高传输距离。422也常被标注为485-4，而485被标注为485-2。因为485-2是2根线，485-4是4根线，下图是422的示意图。



422就是把232的RX分成两根线，RX+，RX-，把TX分成TX+,TX-。这样就可以同时发送和同时接收了，还可以像485这样，有较远的传输距离。可是这样一种很有优势的通信方式，却用的不多，最常用到的是232跟485。

串口通信常见问题

电脑使用USB转串口可以和设备通信上，换成屏与设备就通信不上了

1）有可能电脑USB转串口接到设备上，使用的是标准串口功能，也就是除了RX，TX，GDN外，还使用了其它引脚。比如像欧姆龙PLC，三菱PLC，在实际与屏的通信中，就需要接某些引脚短接的情况。

2）电脑与控制器或PLC通信时，是扫描波特率参数，自适应的，屏通信可能参数没有设备好。在三菱，基恩士等PLC，就存在变化波特率进行通信交互的过程。

3）也有可能是接线方式不对。因为有些DB9，还需要公头，母头。如果不注意的话，也会存在把TX接到TX上，把RX接到RX上，这样需要注意的地方。

4） 在这里补充一下，有时候可能会使用一些串口助手发送测试数据与控制器通信，有些串口助手的奇偶校验是不起作用，这个要提醒一下。

这A家的屏可以和设备通信，换成B家的屏就通信不上了

1） 首先确认一下接线是否正确了，RX和TX是否兼容。

2） 地线是否没有接。

3） 除了RX，TX，GND，是否还有其它引脚需要短接的。

4） 通信协议是否一致或不完善，波特率是否一样。

以前不接地线可以通信，换个设备为什么需要接地线了

    这个问题和上一个类似，因为有些设备使用了隔离电源。以前不接地可以通信，有可能实际上地线已经接了，所以才可以通信。可能换了个带隔离电源的，两个设备的地是隔离的，就需要在串口上把地线接起来。这个我是自身经历过的，有个客户老说他的设备通信不上，后来拍个照我给我，他地线没有接，他说以前不接地线可以通信的。于是我就给他科普了一下。

一个设备是232，另一个设备是422，没有转换设备，怎么办

    这个情况我遇到过，客户的设备是422通信的，但是我手上并没有422设备，只有232通信可以测试。因此就需要把422转成232进行通信。

    刚才也讲了422和232的接线，因为这两个都是全双工的，接收和发送都是分到的，而422只是以一种差分信号进行传输。

    把422的
