硬件工程师学习记录（1）

先从基础记录

1，基本电路知识

1，1 欧姆定律

1，2 电阻

1，2，1 电阻的阻值

        学会看电阻的阻值；电阻有直插电阻和贴片电阻

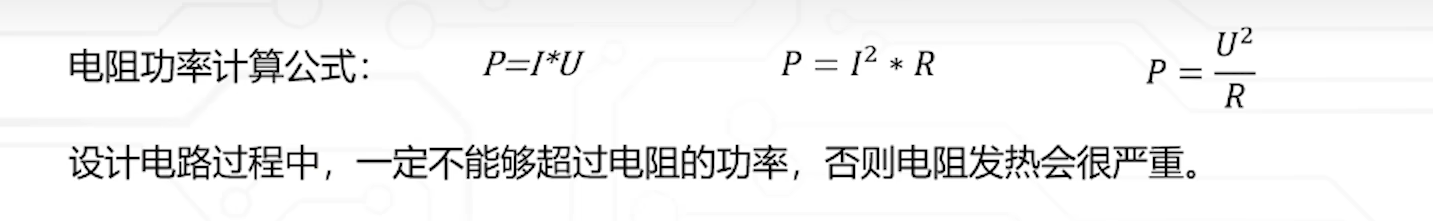

1，2，2 电阻的功率

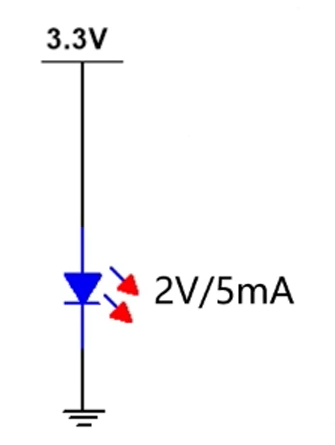

1，2，3 电阻的限流作用

        当供电电压大于负载的工作电压时候，可以用电阻限流；比如下面这种情况，需要达到二极管的工作电压和电流就需要加一个电阻，具体计算多大的电阻参考欧姆定律；

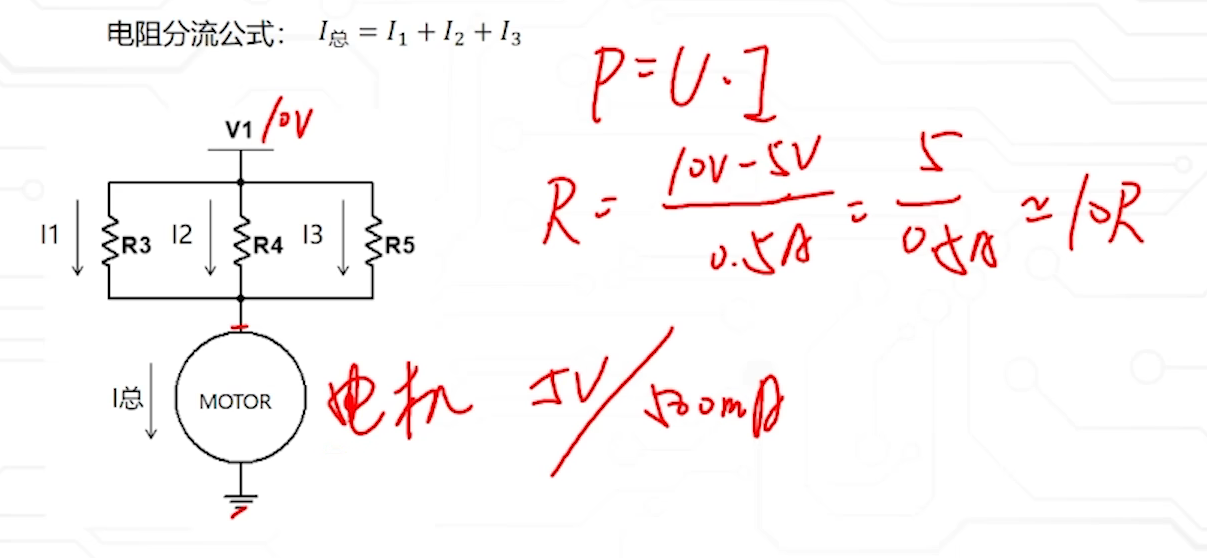

1，2，4 电阻的分流作用

        下面这种情况，电机需要的电压不大，但是需要的电流较大，如果和上面一样只加一个电阻，一般的电阻功率没那么大，会超过它的功率如何烧掉，要么用一个大功率电阻，要么用多个电阻并联进行分流，所以这种情况就可以用到分流。

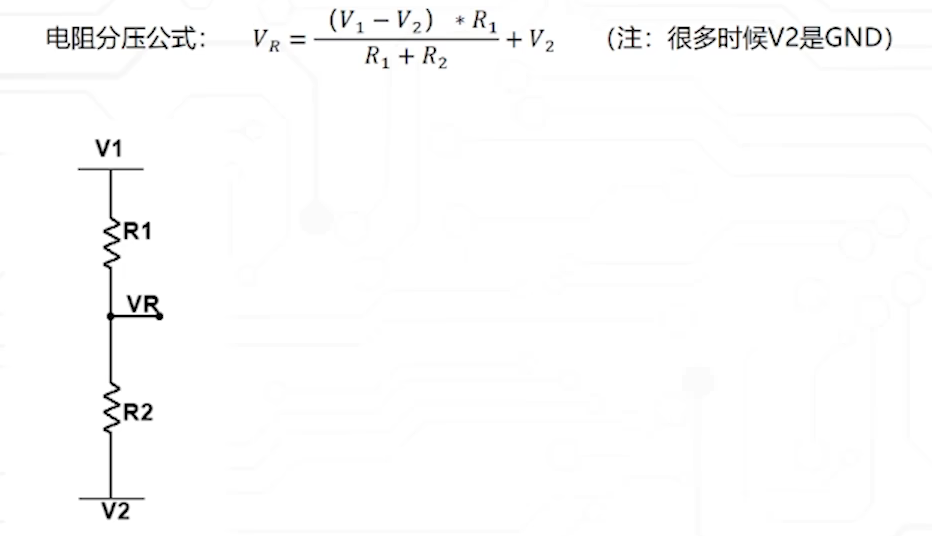

1，2，5 电阻的分压作用

这个公式分子R1改为R2

1，3 电容

        电容简单来说就是两块不连通的导体加上中间的绝缘材料，其中电解电容有正负极，灰色为负极，长的为正极，不能接反；正常使用电容也不要超过它的标的额定电压

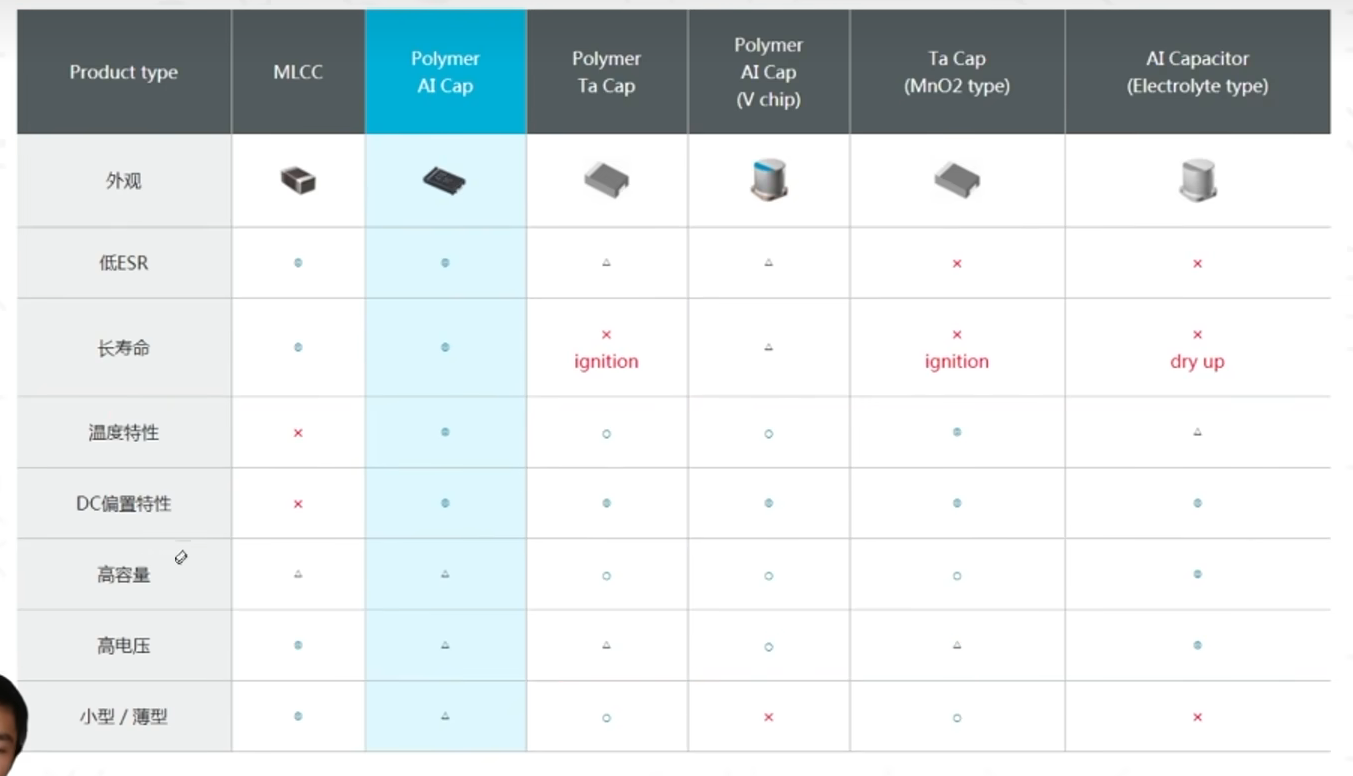

 1，3，1 电容种类特性

        电容的种类很多，不同种类的特性都不同，有的电压可以很大，有的容量很大，有的高频特性可以做的很好，有的温度特性可以做的很好

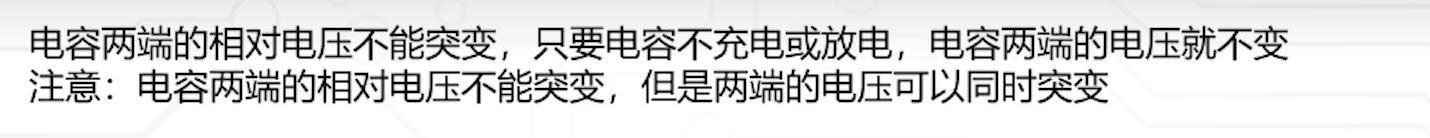

1，3，2 电容两端电压不能突变

        电容两端电压不能突变是电压的特性

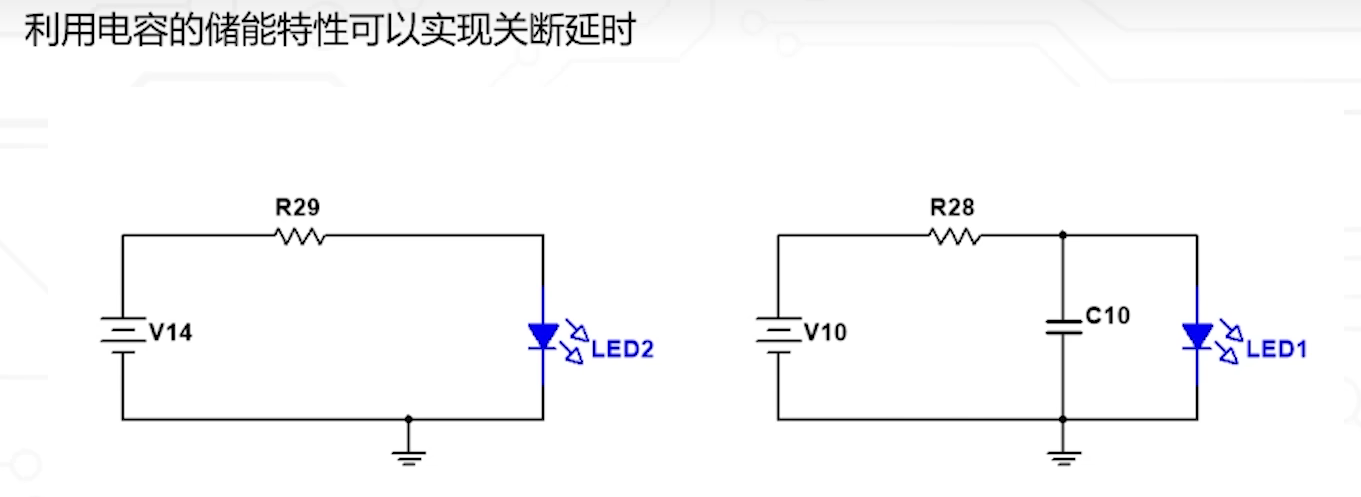

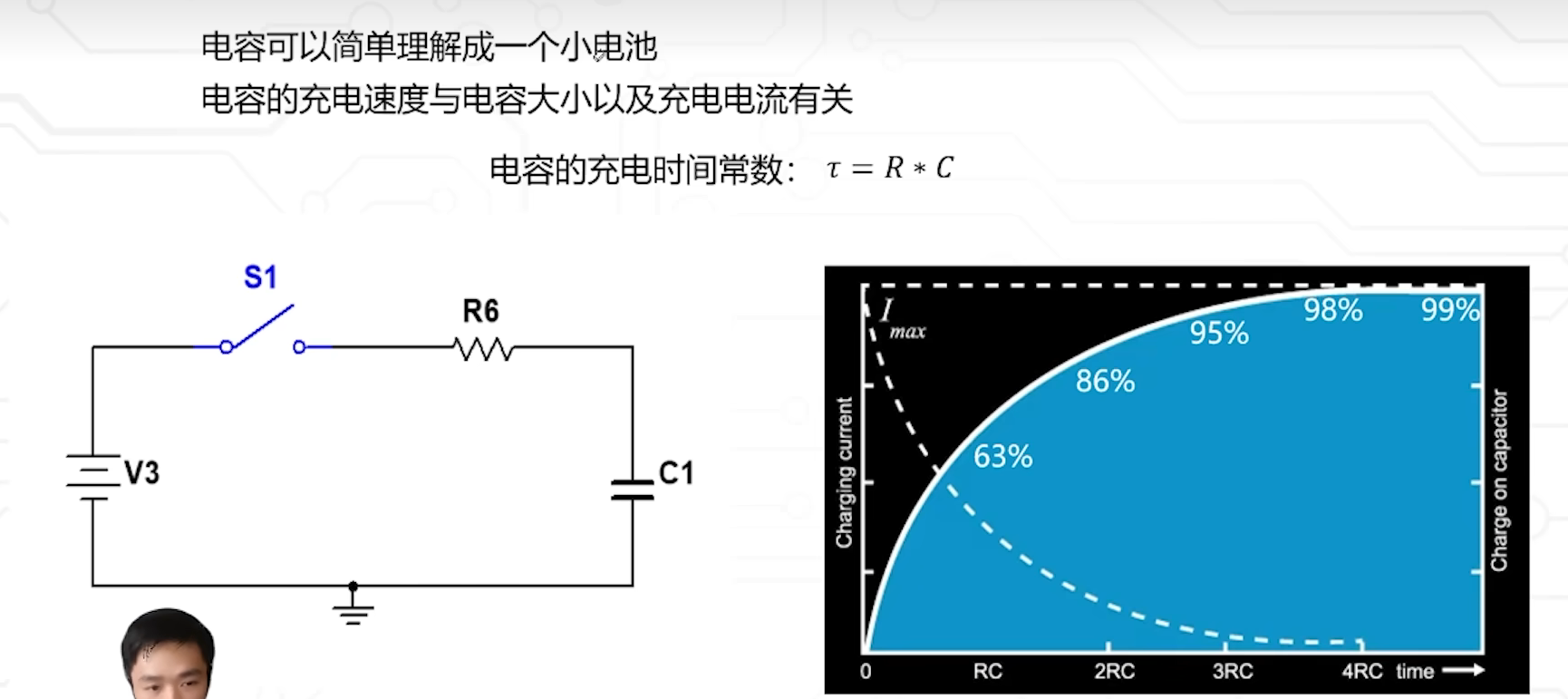

1，3，3 电容的储能特性

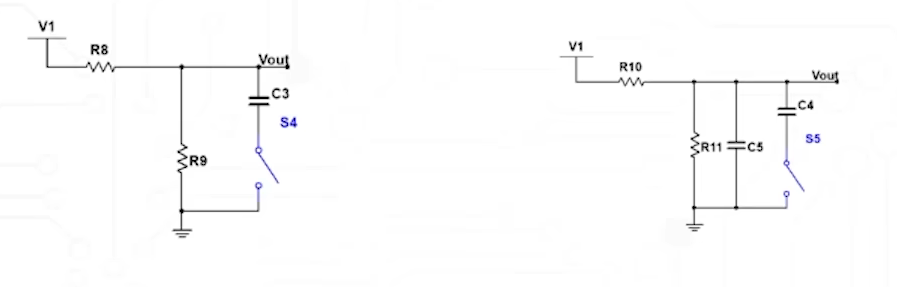

1，3，4 电容稳定电压的作用（滤波）

        给芯片供电时，为了避免出现电压跌落问题（供电电压源可能由于突然其他器件闭合瞬间导致电压下降），这个问题可能导致芯片死机或者复位，加上一个电容可以在这个瞬间给器件供电，让电压跌落程度大大缩小

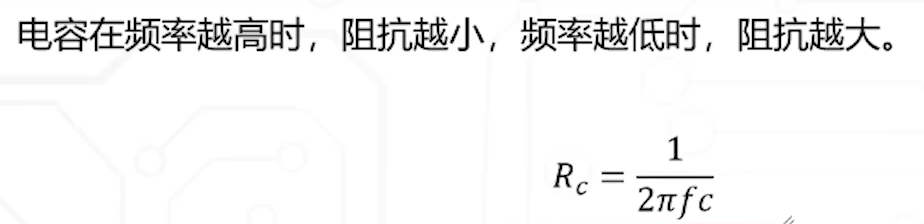

1，3，5 电容的容抗公式

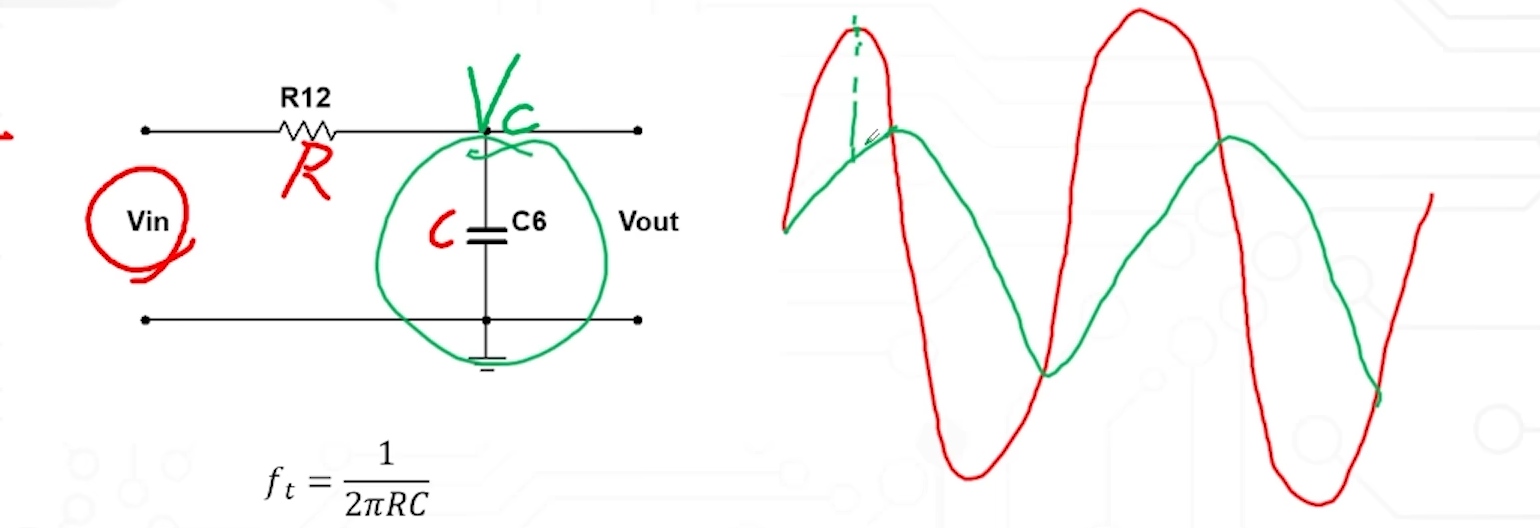

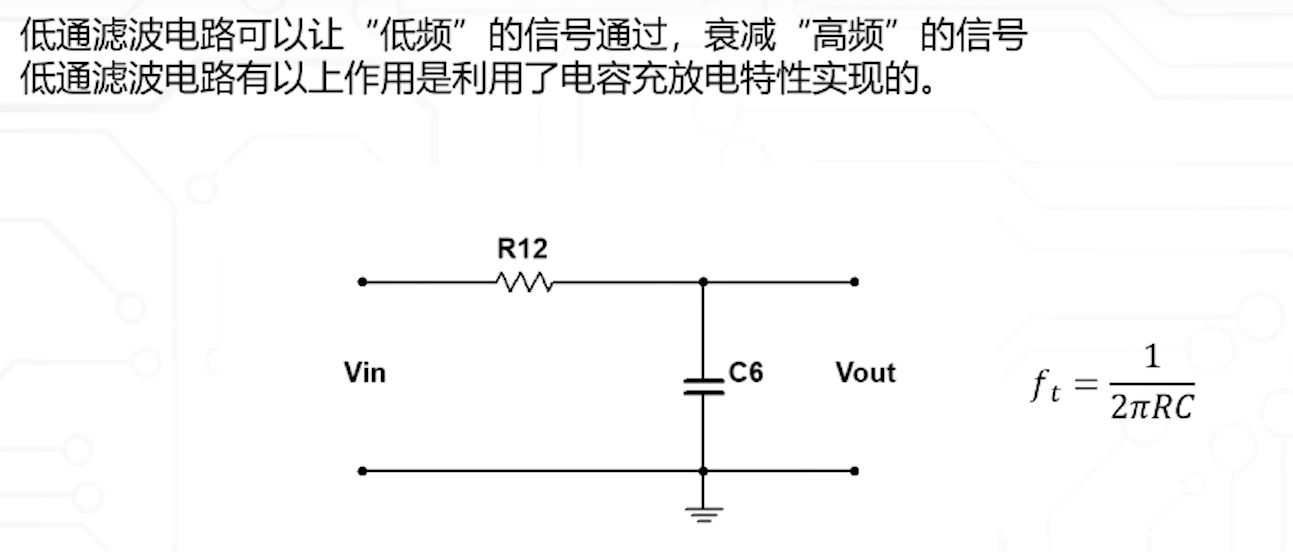

1，3，6 低通滤波电路的原理及作用

可以从分压公式来理解，也可以从物理特性理解

当电压低频的时候电容不会像上面一样，它可以反应过来

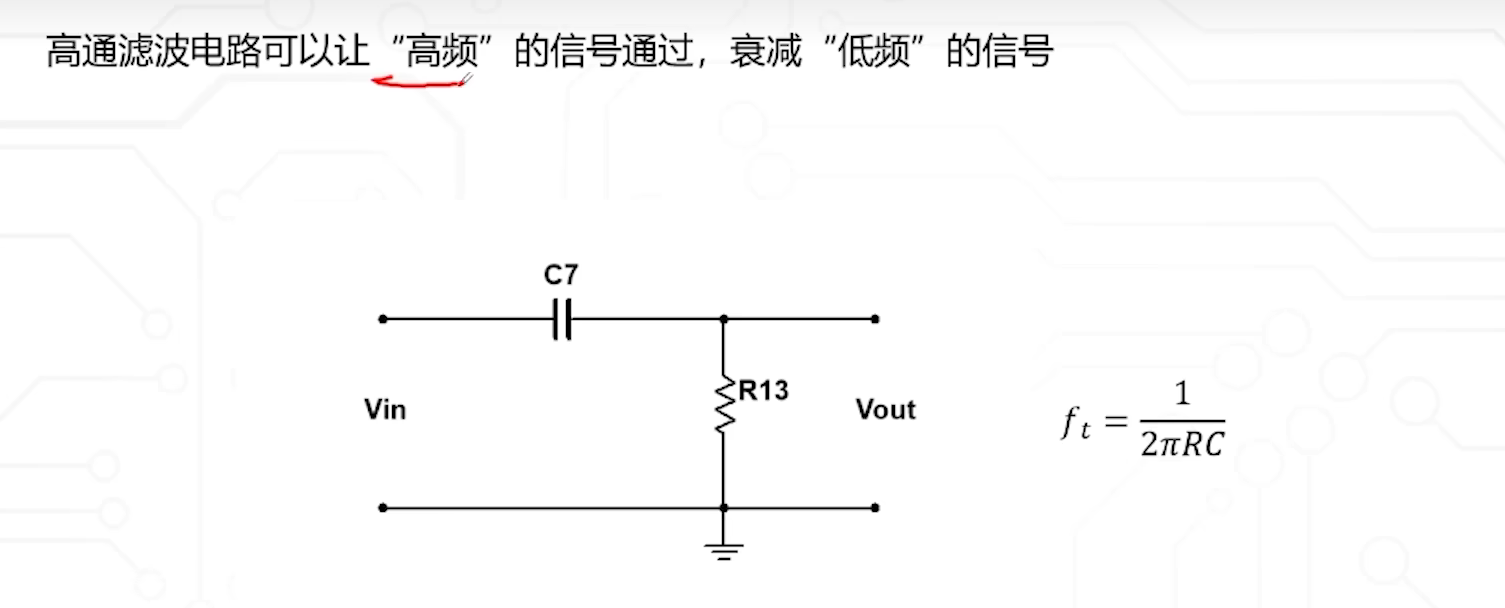

1，3，7 高通滤波电路的原理及作用

作用：举例我们用的50hz的市电如果电源没做好会对电路引起一个干扰

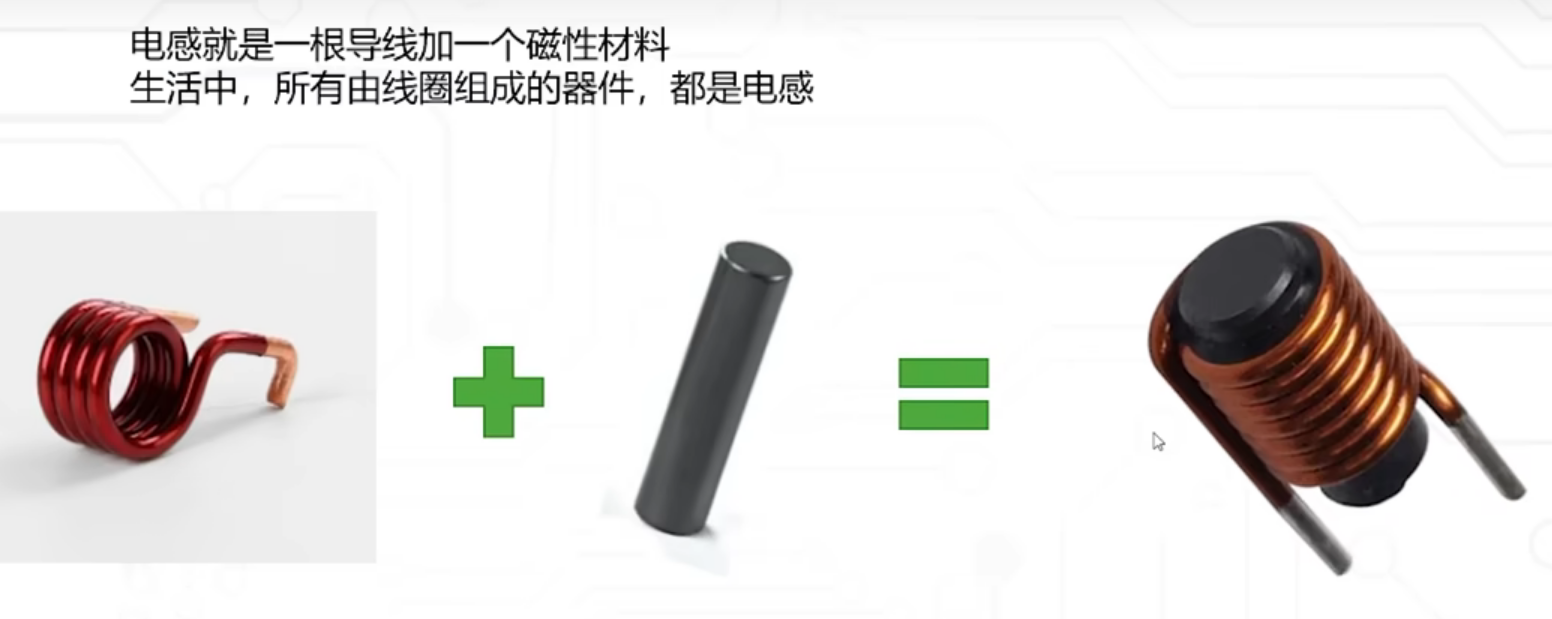

1，4 电感

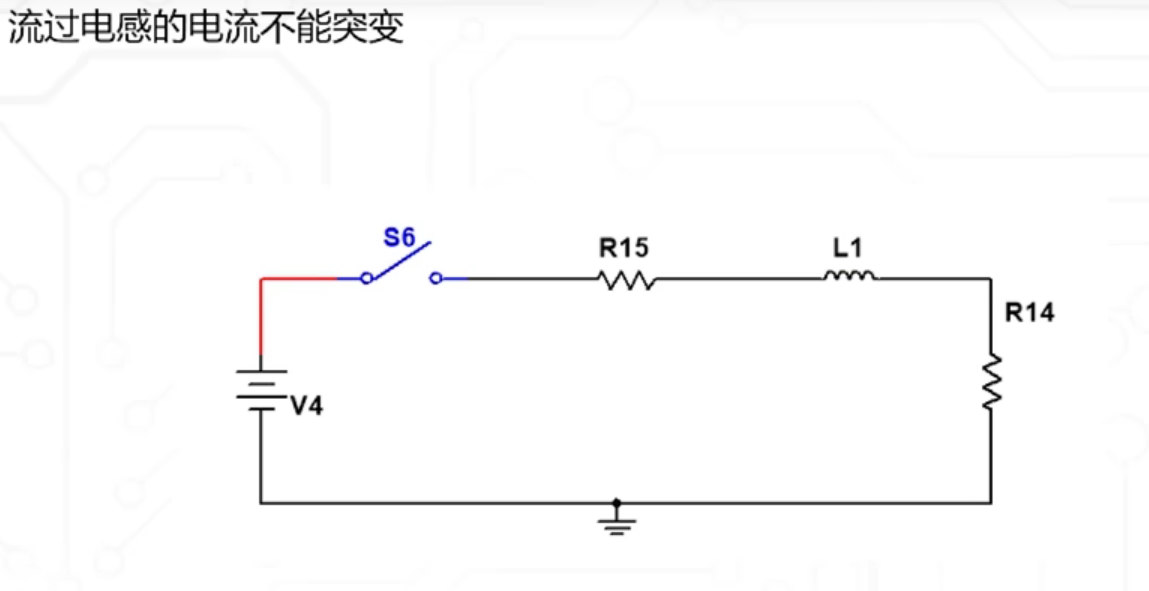

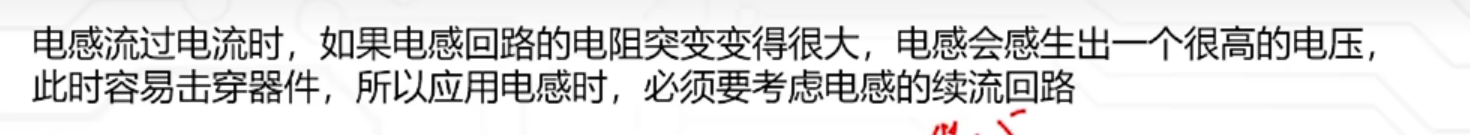

1，4，1 电感的基本特性：流过电感的电流不能突变

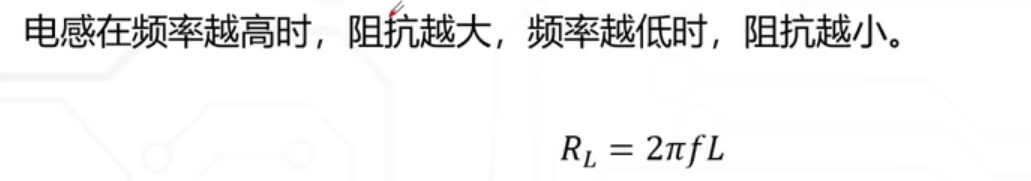

1，4，2 电感的感抗计算公式

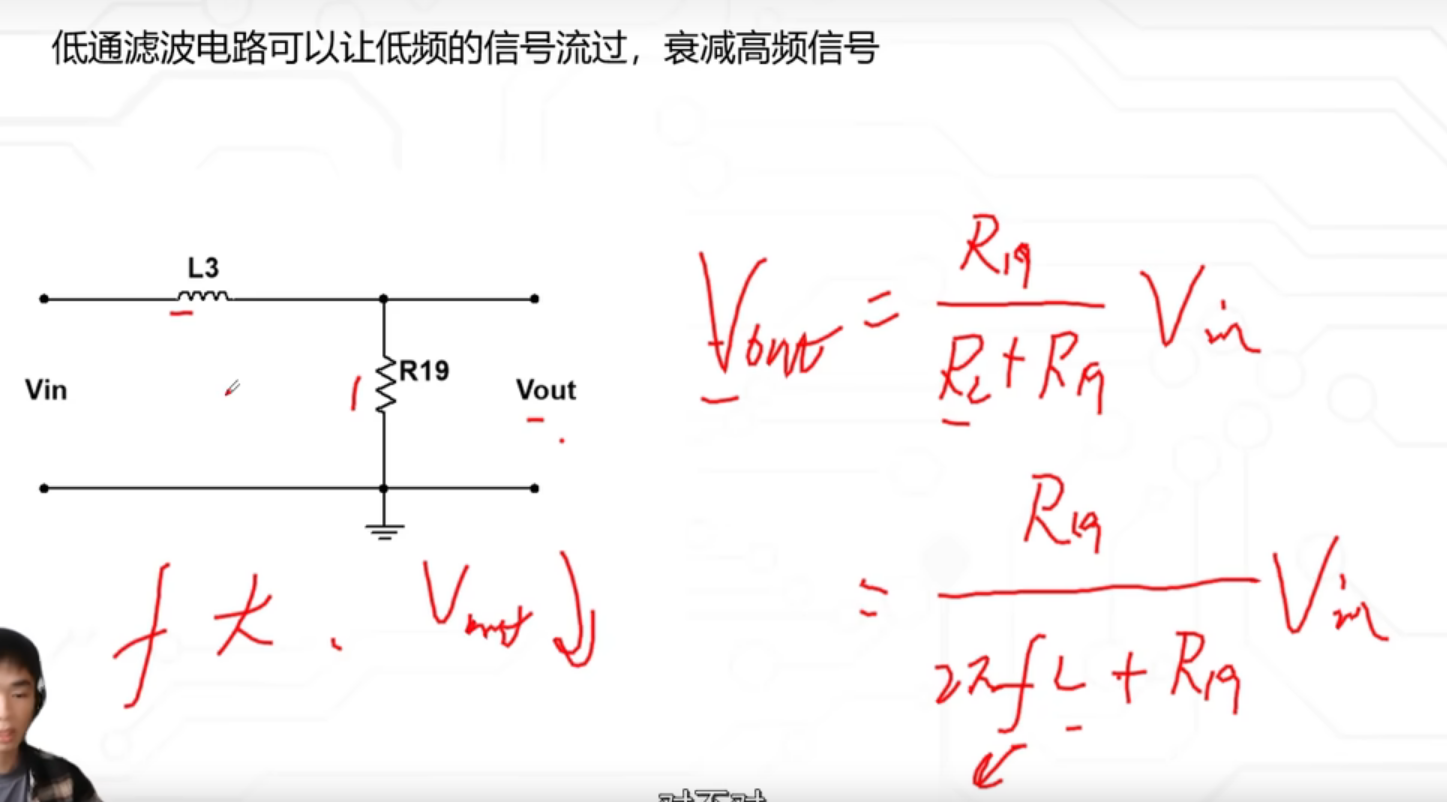

1，4，3 电感的低通滤波电路

        RC低通滤波电路适用于电流小、信号传输滤波的场景下；LR低通滤波电路由于电感损耗能量小，所以适用于电流大、电源线滤波的场景。

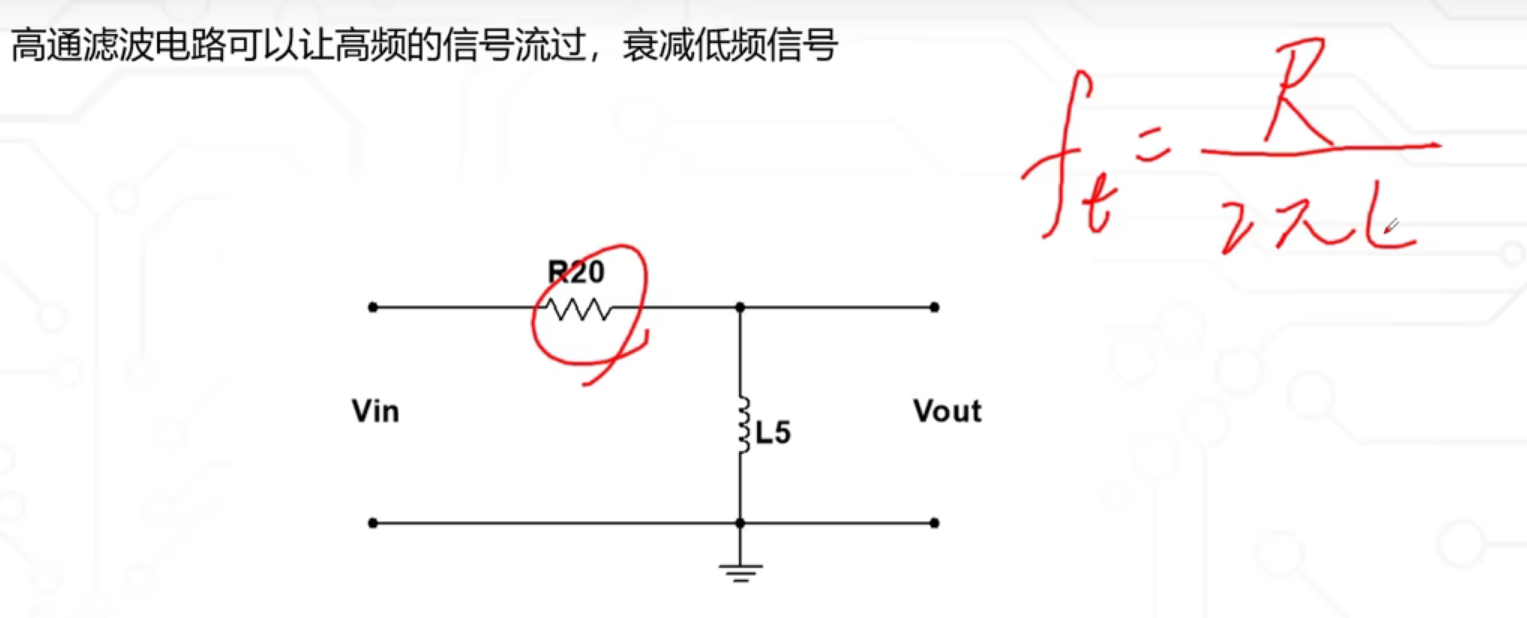

1，4，4 电感的高通滤波电路

         电感的高通滤波电路不能去做带偏置的滤波，因为偏置电流可以看为一个0hz的直流偏置的叠加，0hz也是低频也会被滤除。但是RC高通滤波电路可以。

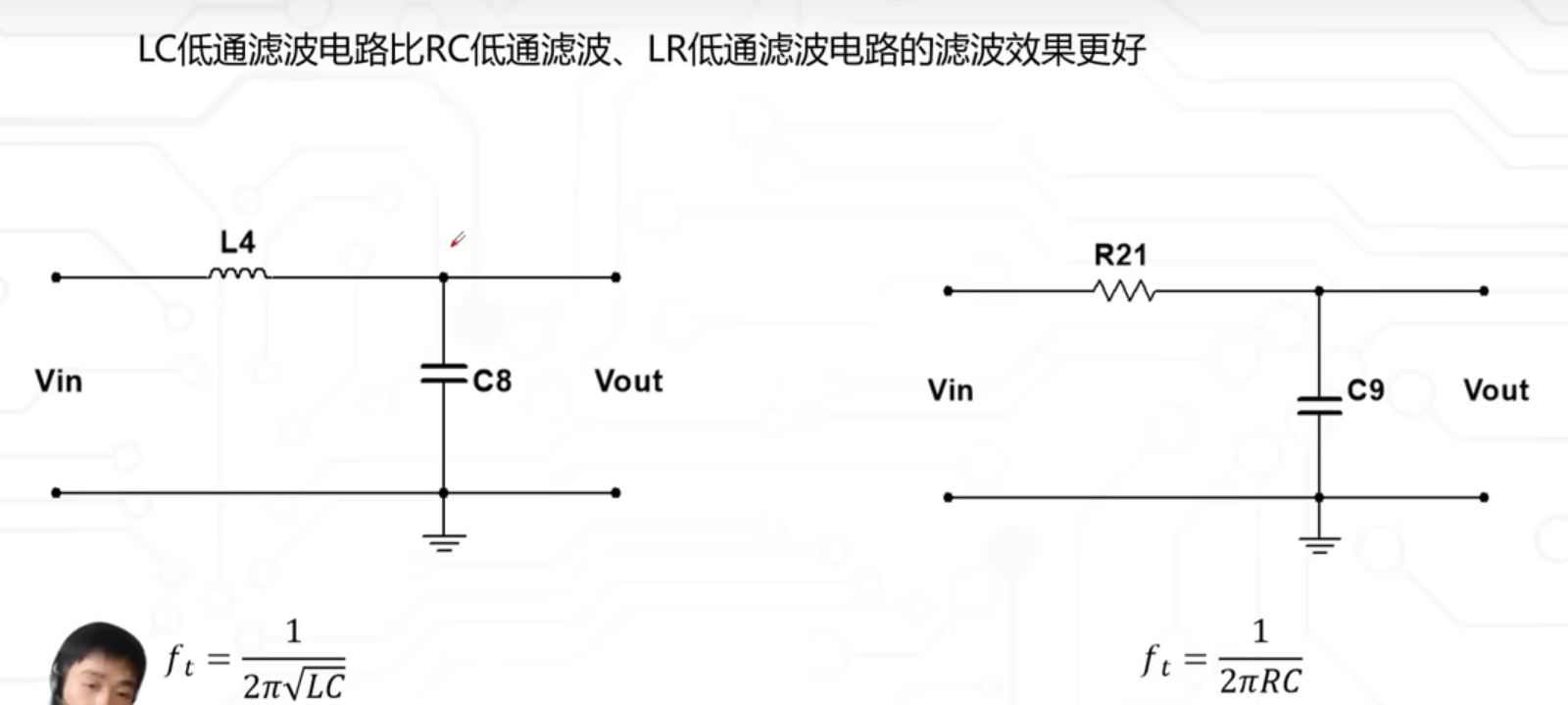

1，4，5 LC低通滤波电路

        LC电路会产生一个谐振，具体的可以搜，加个电阻可以解决
